مكان المنشأ اليابان
اسم العلامة التجارية FANUC
إصدار الشهادات CE ROHS
رقم الموديل A06B-6089-H101
تفاصيل المنتج
حالة:
ختم المصنع الجديد (NFS)
رقم الصنف:
A06B-6089-H101
أصل:
اليابان
إبراز:

محرك خدمة Fanuc A06B-6089-H101,مشغل سيرفو Fanuc مع ضمان,محرك خدمة Fanuc A06B6089H101

,

Fanuc servo motor driver with warranty

,

Fanuc A06B6089H101 servo driver

شروط الدفع والشحن
الحد الأدنى لكمية
1 قطعة
تفاصيل التغليف
التعبئة الأصلية
وقت التسليم
0-3 أيام
شروط الدفع
/ تي تي، بايبال، ويسترن يونيون
القدرة على العرض
100 قطعة / يوم
وصف المنتج

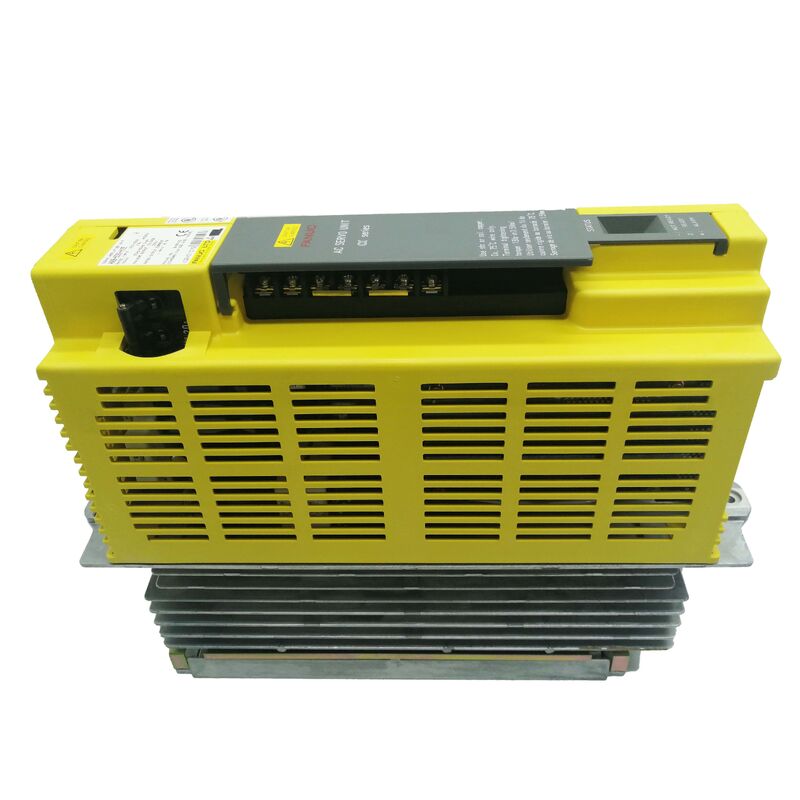

FANUC A06B-6089-H101 Alpha SVU1-12: مؤسسة المحور الواحد

محور واحد، وحدة واحدة.

عندما يحدد صانع آلة تثبيت محرك محور CNC، تنافس فلسفتان.الأول يجمع المحاور المتعددة في وحدات مشتركة تستند إلى حافلة متواصلة مشتركة فعالة من حيث مساحة الخزانة واسترداد الطاقة، ولكن مقترنة بشكل وثيق: فشل إمدادات الطاقة واحد أرضية كل محور على هذا الحافلة. الثاني يعامل كل محور ككيان كهربائي مستقل، كل واحد مع محول خاص به، وإمدادات التيار المتردد الخاصة،حدود خطأها الخاصةالـ A06B-6089-H101 مبنية حول الفلسفة الثانية

معينالوحدة الخاصةضمن سلسلة FANUC ألفا، هذه وحدة مكبر خدمة ذات محور واحد تدفع محور L بمخرج اسمي3.0A"SVU" يخبرك أنه هو وحدة مكبرة سيرفو تصميم مكتمل بذاته مع محول متكامل تحويل AC ثلاثي المراحل الواردة مباشرة إلى الحافلة الداخلية DC،مع عدم الاعتماد على وحدة إمدادات الطاقة الخارجية"1" يشير إلى محور واحد. "12" هو فئة التيار: 3.0A مستمر، مناسبة لمحركات ألفا في نطاق α1/3000 إلى α2/3000.

ما يعنيه هذا عملياً هو بسيط: جلب 200 و230 فولت من التيار المتردد ثلاثي المراحل إلى الوحدة، توصيل كابل طاقة المحرك، تشغيل تعزيز التغذية الراجعة، سلك واجهة PWM إلى CNC،و المحور يعمل. لا يوجد شيء آخر لتثبيته ، لا يوجد حافلة لتهيئته ، لا يوجد مكونات مشتركة للتحقق منها أولاً. إذا فشلت هذه الوحدة ، فإن هذا المحور فقط يتوقف. تبقى بقية الآلة تعمل.

ساند إلكتريك تحمل A06B-6089-H101 في حالة جديدة ومستخدمة، مع إرسال في جميع أنحاء العالم في غضون 0-3 أيام عمل.

حيث تتناسب SVU1-12: المدى 6089 محور واحد

ضمن عائلة 6089 SVU1 الفرعية ، عرضت FANUC فئتين حاليًا. تعمل H101 عند 3.0A (فئة 12) ، وتعمل H102 عند 5.9A (فئة 20 ، تم تعيينها SVU1-20).كل من الوحدات متشابهة جسديا وتشارك نفس واجهة PWM من النوع Aالاختيار بينهما يتوقف بالكامل على المحرك المتصل.

تصنيف 3.0A من H101 يطابق المحركات في النهاية الخفيفة من فهرس ألفا محولات صغيرة، المحاور الدوارة المساعدة، ومجلات الأدوات في مراكز التصنيع، أو أي تطبيق حيث الحمل الميكانيكي متواضع والمسارات السريعة قصيرة.محاولة تشغيل محرك ألفا أكبر جسديا على H101 ليس بديلا قابلا للحياة ‬ المحرك سوف تستقطب المزيد من التيار من مرحلة إخراج المضخم يمكن أن تدوم، والحماية الحرارية ستغلق المحور تحت أي حمولة ذات مغزى.

H102 (SVU1-20) يتعامل مع المستوى التالي: α2/3000 ، α3/3000 ، α4/4000. إذا كان المحرك المثبت على آلتك في هذه الفئة ، فإن H101 ليس هو الجزء الصحيح.بيانات لوحة اسم المحرك وكود محرك محور CNC (المعلم 2020) هي أسرع طريقتين للتأكد من نوع SVU1 الذي تحتاجه الآلة بالفعل قبل الطلب.

الهندسة المعمارية وراء الوحدة: لماذا PWM نوع A لا يزال يهم

A06B-6089-H101 يستخدمواجهة PWM من النوع Aللتواصل مع CNC. هذه هي الواجهة الرقمية الموازية التي استخدمتها أجيال CNC السابقة في FANUC قبل إدخال FSSB الألياف الضوئية (Fanuc Serial Servo Bus).على الآلات ذات السلسلة 15، 16 ، 18 أو 21 أجهزة التحكم الجيل غير i لوح التحكم الخدمي داخل CNC المخرجات إشارات PWM التي تنتقل عبر حزمة الكابلات مباشرة إلى وحدة مكبر.تم تصميم عائلة الفا SVU لهذا الواجهة بالضبط.

يعتبر تسمية النوع A مهمة لأن FANUC صنعت أيضًا وحدات مع واجهة من النوع B ، ولا يمكن استبدالها كهربائيًا على الرغم من مشاركة عوامل شكل مماثلة في بعض الحالات.يستخدم النوع A تفويضات دبوس محددة وبروتوكولات إشارة تختلف عن النوع B؛ استبدال واحد بالآخر سيؤدي إلى أخطاء الاتصال الفوري بين CNC والحركة، وليس فقط تدهور الأداء. عند تحديد ما إذا كانت الآلة تستخدم النوع أ أو النوع ب،أسرع تأكيد هو أن ننظر إلى CNC's إدارة واجهة لوحة تعيين الجيل من اللوحة سوف تشير إلى نوع واجهة يدعمها.

بالنسبة لمجموعة 6089 H1xx ، تستخدم جميع الوحدات النوع A. لا يوجد متغير من النوع B داخل عائلة SVU1 الفرعية.

المواصفات التقنية

المعلم القيمة
رقم الجزء A06B-6089-H101
المعروف أيضا باسم A06B6089H101
تعيين FANUC SVU1-12 (وحدة مكبر ألفا سيرفو، محور واحد)
السلسلة FANUC 6089 ألفا SVU
عدد المحاور 1 (محور L)
واجهة PWM نوع A
نوع الوحدة وحدة التشغيل المتعددة الأبعاد (مستقلة مع جهاز تصحيح مدمج)
الجهد المدخل الاسمي 200 و 230 فولت التيار المتردد، ثلاث مراحل، 50/60 هرتز
التيار الصادر المسموح به 3.0A (فئة 12)
أقصى فولتاج الخروج 230 فولت AC
محركات ألفا متوافقة α1/3000، α2/3000
CNC متوافق سلسلة FANUC 15, 16, 18, 21 (غير i)
إمدادات الطاقة الخارجية مطلوبة لا..
درجة حرارة العمل 0°C إلى 55°C
الوضع تم إيقافه
الأصل اليابان
الشهادة المواصفات
الحالة المتاحة ختم مصنع جديد / مستعمل (مفتش)
الـ MOQ قطعة واحدة
قدرة التوريد اليومية ما يصل إلى 100 قطعة
الإرسال 3 أيام عمل من تأكيد الدفع
التعبئة التعبئة الأصلية

محور واحد مقابل محور متعدد SVU: اعتبار عملية للتركيب

تتضمن عائلة 6089 أيضًا إصدارات SVU2 (محورين) و SVU3 (ثلاث محورات). نظرًا لأن وحدة متعددة المحاور تتعامل مع المزيد من المحاور لكل حجرة ، فإن هذه الأجهزة تتضمن مجموعة من الأجهزة ذات المحاور متعددة المحاور.يبدو SVU2 و SVU3 جذابين من وجهة نظر اقتصاد الخزانةإذاً لماذا يختار صانع آلات أو مهندس صيانة وحدات متعددة من الوحدة؟

بعض السيناريوهات تفضل نهج المحور الواحدالقرب المادي: مركز التصنيع حيث يتم تركيب كل محرك محرك في حجرة صغيرة بالقرب من محرك الخدمة ، بدلاً من التوحيد في خزانة مركزية ،فوائد من كابلات طاقة محرك أقصر وتوجيه كابلات أبسطالوحدة الصغيرة بما فيه الكفاية لتثبيت في مساحات ضيقة بالقرب من المحور الذي يقودهعزل الخطأ: مع وحدات SVU1 منفصلة لكل محور ، فإن محرك التشغيل الفاشل يقلل فقط من هذا المحور. قد لا تزال الآلة قادرة على العمل جزئيًا أو في وضع محور واحد أثناء استيراد و استبدال الوحدة الفاشلة.مع جهاز SVU3 ثلاثي المحور، فشل أحد المكونات يركز جميع المحاور الثلاثة في وقت واحد.الخدمات اللوجستية: وحدات SVU1 من نفس النوع قابلة للتبادل بين المحاور، مما يجعل وحدة احتياطية واحدة احتياطية لأي محرك محور L على الآلة بدلاً من احتياطي لمجموعة متعددة المحاور محددة.

بالنسبة لأي آلة تعمل باستمرار في الإنتاج، فإن حجة عزل الخطأ وحدها غالبا ما تبرر بنية محور واحد.

مرجع إنذار LED من 7 أقسام: رموز خطأ SVU1-12

A06B-6089-H101 يعرض رموز العطل على 7 قطاعات LED مرئية على لوحة الجهاز الأمامية. عندما تتوقف الآلة بشكل غير متوقع وشاشة إنذار الخدمة على CNC تشير إلى عيب الخدمة،التحقق من هذا العرض مباشرة على القرص هو أسرع الخطوة التشخيصية الأولىتشمل الرموز الشائعة:

  • 1الارتفاع في الجهد على حافلة التيار المباشر (تحقق من الجهد المتردد الوارد و ظروف التجدد)
  • 2التوتر المنخفض على محطة التيار المباشر (تحقق من الجهد المدخل ثلاثي المراحل في محطات الوحدة)
  • 3- انخفاض فولتاج الحافلة المشتركة بعد الشحن الأولي (فقدان المرحلة الدخلية أو حالة الفتيل)
  • 8التيار الزائد على محور L (مسألة لف المحرك أو عزل الكابلات ؛ تحقق قبل استبدال الوحدة)
  • أخطأ IPM (وحدة الطاقة الذكية) في مرحلة الإخراج (خطأ أجهزة الوحدة)
  • 9حزمة التفريغ التجديدية المفرطة (التجديد يتجاوز قدرة الوحدة؛ تحقق من دورة العمل في التباطؤ)

An "8" or overcurrent alarm on an SVU1-12 that occurs immediately on axis enable — rather than after some period of motion — almost always indicates a winding fault in the connected motor or a cable insulation breakdownاختبار مقاومة عزل المحرك (اختبار ميجر بين خطوط التلف المحرك وإطار المحرك،مع كابل المحرك منفصلة في نهاية محرك) هي الخطوة الأولى الصحيحة قبل إدانة H101 نفسها.

الطلب والدفع والشحن

الشحن العالمي عن طريق DHL و FedEx داخل3 أيام عملمن الدفع المؤكد. الشحن المشترك متاح عند طلب وحدات متعددة.

طرق الدفع المقبولة:

  • التحويل المصرفي (T/T) ‬ أي قيمة للطلب
  • بايبال ‬ أوامر تصل إلى 500 دولار أمريكي
  • ويسترن يونيون ‬ أي قيمة طلب

رسوم الاستيراد والضرائب هي مسؤولية المشتري في الوجهة.

سياسة الضمان والإرجاع

حالة الوحدة فترة الضمان
جديد / غير مستخدم (ختم مصنع جديد) 12 شهراً
مستخدم / تم فحصه ثلاثة أشهر

يتم قبول الإرجاع عندما تصل الوحدة تالفة أو غير مكتملة أو غير كما هو موضح أو عندما يتم تأكيد عدم فعالية الوحدة في غضون4 أيام من استلامهايجب أن تكون ملصقة الضمان سليمة على أي عنصر يتم إعادته. تكاليف الشحن العائدة هي مسؤولية المشتري. لا يتم قبول العوائد بسبب طلب غير صحيح أو تغيير الرأي.

الأسئلة الشائعة

س1: كيف يمكنني التأكد ما إذا كانت آلتي تحتاج إلى H101 (SVU1-12 ، 3.0A) أو H102 (SVU1-20 ، 5.9A) ؟

ج: التحقق النهائي هو لوحة نموذج المحرك على محرك المحور المثبت حاليًا على الآلة. إذا كان المحرك α1/3000 أو α2/3000 ، فإن H101 هو المطابقة الصحيحة.إذا كان المحرك α2/3000 يستخدم في تطبيقات ذات طلبات عالية، أو α3/3000 ، α4/4000 ، أو أعلى ، مطلوب H102 (SVU1-20 ، 5.9A).التحقق الثانوي هو شاشة معايير سي إن سي سيرفو التنقل إلى معايير سيرفو وقراءة المعلم 2020 (رمز المحرك) للمحور المتأثر. تشابك هذا الرمز مع جدول رموز المحرك في وثائق أجهزة الخدمة للآلة ؛ سوف يشير الرمز إلى نموذج المحرك ، والذي يخبرك مباشرة أي فئة مضاعفة الحالية مطلوبة.لا تفترض أن المضخم المثبت هو المواصفات الصحيحة للجهاز ‬ قد تكون الصيانة السابقة قد وضعت استبدال غير صحيح.

س2: ما الذي تعنيه حالة "ختم مصنع جديد" لهذه الوحدة، وكيف تختلف عن الوحدة المفحصة المستعملة؟

الجواب: ختم المصنع الجديد (NFS) يعني أن الوحدة لم يتم تركيبها أو تشغيلها في آلة. تم أخذها من عبوة FANUC الأصلية المغلقة وبقيت في تخزين خاضع للرقابة.الوحدة تحتفظ بتسمية ضمان FANUC الأصليةكل أغطية المفاتيح ومواد التعبئة كما تم شحنها من المصنع هذه الحالة تحمل ضمان المخزن لمدة 12 شهراتم تركيبها سابقاً في معدات الإنتاج، تمت إزالتها (إما بسبب ترقية الآلة ، أو إيقاف الآلة ، أو حل المشاكل) ، وتم اختبارها عبر جميع المعلمات الكهربائية قبل تقديمها للبيع.الوحدات المستخدمة تحمل ضمان لمدة 3 أشهربالنسبة للآلات في الإنتاج المستمر مع متطلبات عالية من وقت التشغيل، فإن مخزون NFS يزيل أي شكوك حول تاريخ التشغيل السابق وهو الخيار الموصى به.

السؤال الثالث: يبدو أن كابل واجهة PWM بين CNC و A06B-6089-H101 سليم، ولكن CNC يظهر إنذار اتصال الخدمة على الفور عند تشغيل.ما يجب التحقق منه قبل الانتهاء من محرك الأقراص هو خطأ?

الجواب: إنذارات واجهة PWM عند بدء التشغيل دون أي حركة مسبقة هي في كثير من الأحيان مشكلة اتصال من فشل أجهزة المحرك. تحقق في هذا الترتيب: أولا، verify the interface cable connector is fully seated at both the CNC servo board and the SVU1 unit — partial seating of a multi-pin connector can disconnect one or more signal lines that the drive needs to confirm communicationثانيا، فحص علبة الاتصال في كلا الطرفين للبطاقات المنحنية أو مدفوعة إلى الوراء؛ البطاقات التي تبدو من الخارج قد تكون تراجعت من الاتصال في الداخل.إذا كانت الآلة غير مستخدمة، تحقق من وجود تآكل على جهات الاتصال في الاتصالات، تعمل واجهة PWM عند مستويات إشارة منخفضة حيث يمكن أن يقاطع حتى الأكسدة الخفيفة الاتصال.تنظيف اللمسات الملتصقة بمطهر مناسب إذا كان التآكل مرئيًافقط بعد تأكيد أن الكابلات والموصلات سليمة بالكامل يجب أن تعامل المحرك نفسه كمصدر خطأ.

السؤال 4: هل يمكن لـ A06B-6089-H101 (SVU1-12) تشغيل محرك سلسلة بيتا بدلاً من محرك ألفا كإجراء مؤقت؟

ج: ليس من دون مخاطر ، وعموماً لا ينصح به حتى مؤقتاً. تم تحديد عائلة 6089 SVU لمحركات السلسلة ألفا ، ويتم تكوين معايير رمز المحرك في CNC وفقًا لذلك.المحركات من سلسلة بيتا لديها خصائص كهربائية مختلفة، بروتوكولات ردود فعل مختلفة، وبارامترات مختلفة لتحديد الحركة الحالي. تشغيل محرك بيتا على ألفا SVU يمكن أن يؤدي إلى التذبذب،أو أخطاء الخدمة اعتمادا على مدى انحراف معايير المحرك من ملف الفا مرحلة التحكم في مكبر يتوقعحتى لو كان المحرك يعمل بشكل مادي دون إنذار فوري ، فإن المحرك يعمل خارج مجموعة المعلمات المصممة وقد ينتج تحكم غير دقيق في الموقف والسرعة.النهج الصحيح عندما يكون محرك ألفا غير متوفر هو الانتظار للحركة الصحيحة بدلا من الجسر مع نوع غير متوافق.

السؤال 5: هل هناك بديل FANUC حديث مباشر لـ A06B-6089-H101 يمكن استبداله دون تغيير CNC؟

ج: لا يوجد استبدال مباشر في إنتاج FANUC الحالي. تستخدم عائلة 6089 SVU واجهة PWM من النوع A مرتبطة بأجيال CNC القديمة (السلسلة 15 ، 16 ، 18 ، 21 غير i).تستخدم محركات FANUC الحديثة واجهة الألياف الضوئية FSSB وتتطلب CNCs من سلسلة iاستبدال محرك حديث لـ H101 على آلة بمحرك غير CNC يتطلب استبدال لوحة واجهة CNC ، مما يعني في معظم الحالات استبدال CNC نفسه,ليس تبادل مكونات. الحل العملي للحفاظ على الآلات تعمل على هذه الأنظمة القديمة هو الحفاظ على مخزون على يد وحدات H101 اختبار. بالنظر إلى عمر التصنيع من سلسلة 6089،مخزونات الصناعات الجديدة من البوق أصبحت أقل توافرًا مع مرور الوقتإن تأمين احتياطي من وحدتين أو ثلاث وحدات لآلات الاستخدام العالي هو استراتيجية صيانة معقولة.اتصل بنا لمناقشة أسعار وحدات متعددة إذا كانت منشأتك تشغل عدة آلات من هذا النوع.

الاتصال للتوافر والأسعار:آنسة (إيمي)sales01@sande-elec.comسكايب:sandesales01تليفون: +86 18620505228
