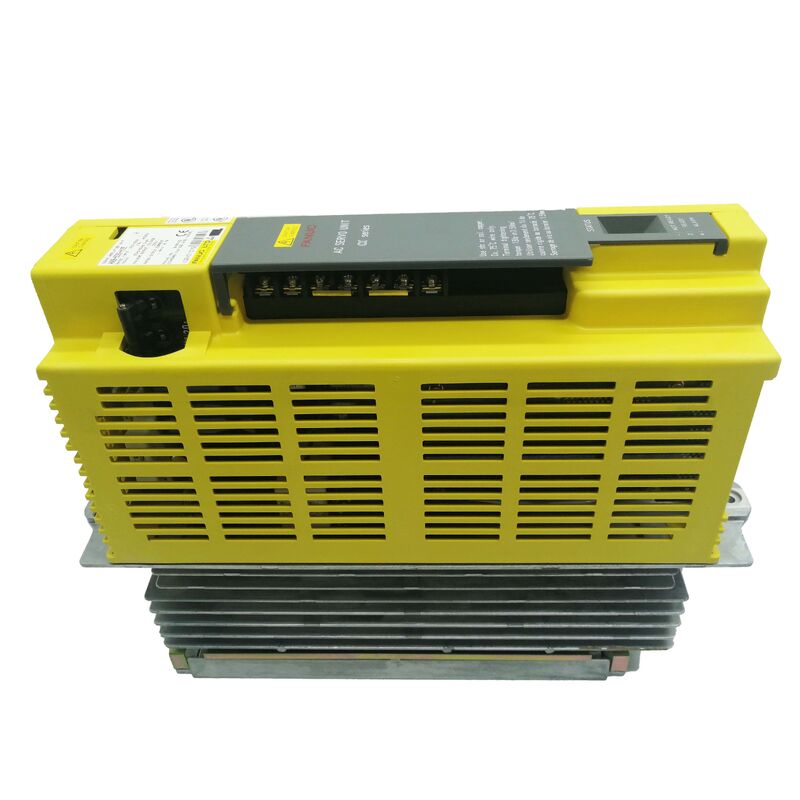

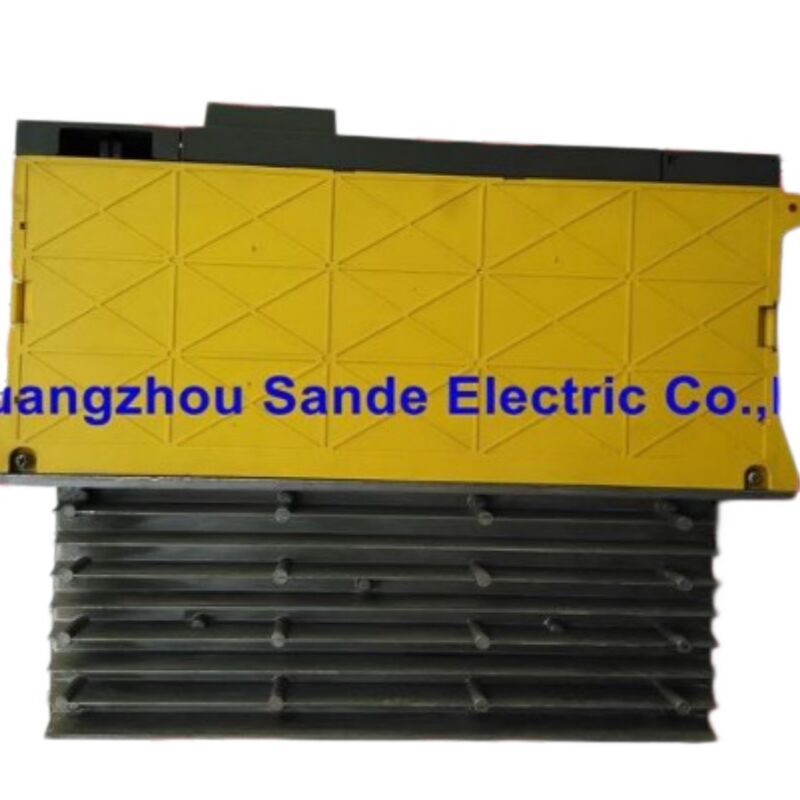

FANUC A06B-6089-H322 ¢ ألفا SVU3-12/12/20: ثلاثة محاور، مستويات التيار اثنين، وحدة واحدة ذاتية الحكم.

ليس كل محور في مركز التصنيع يسحب نفس الحمل.محور Z مركز التصنيع الرأسي محاربة الجاذبية مع رأس فولاذ ثقيل يحتاج إلى المزيد من التيار من خفيف محور X عبور طاولة فارغةيحتوي محور B الدوار في محرك الحفر الأفقي على متطلبات عزم مختلفة عن المحورين الخطيين الذين يدوران بسرعة.صانعي الآلات الذين فهموا هذا جعل اختيارات اختيار محرك وفقا لذلك و A06B-6089-H322 يعكس بالضبط أن التفكير.

تم تصنيفها بـ SVU3-12/12/20 ، وهي وحدة غير متماثلة من ثلاثة محاور من عائلة FANUC alpha SVU. يتم تصنيف المحورين L و M لكل منهما في 3A الخروج (فئة 12) ،مناسبة لمحركات ألفا الخدمية الخفيفة التي تتعامل مع أعمال أقل حمولةيصل محور N إلى 5.9A (فئة 20) ، مما يستوعب محركًا يتطلب طلبات عزم دوران أعلى بشكل كبير. تشارك جميع المحاور الثلاث علبة واحدة ومصدر طاقة واحد ومجموعة واحدة من محطات مدخلات الطاقة.البصمة الخزانة يبقى مضغوطتتناسب تخصيص التيار المحوري مع ملفات تحميل آلة حقيقية.

(ساندي إلكتريك) تحتفظ بـ (أ06-بي-6089-هـ322) في ظروف جديدة و مستعملة، وتقوم بإرسالها إلى جميع أنحاء العالم خلال 0-3 أيام عمل.

فهم ألفا SVU: بنية ذاتية الحجم

يشير تسمية "SVU" في سلسلة ألفا من FANUC إلى وحدة مكبرات السيرفو ، وهي اتفاقية تسمية تحمل دلالة تقنية حاسمة واحدة:الوحدة تحتوي على جهاز تصحيح مدمج لها وحافلة متواصلةيربط مباشرة إلى طاقة التيار المتردد الثلاثية المراحل الواردة ويحولها داخلياً لا تحتاج إلى وحدة إمدادات طاقة خارجيةولا يحتاج أي حافلة DC مشتركة إلى أن يتم إعدادها مسبقًا في خزانة المحرك قبل أن يمكن لهذه الوحدة العمل.

هذا يميز أسرة 6089 SVU بشكل أساسي من أسرة 6079 و 6080 ألفا SVM (Servo Module).يجب أن تكون وحدة SVM من تلك السلسلة مثل وحدات SVM3 ثلاثية المحاور مقترنة بوحدة إمدادات الطاقة مثبتة بشكل منفصل توفر الجهد المشترك لقطار DCلا تقوم وحدة التحكم في الكمبيوتر. إنها تثبيت مستقل: قم بتوصيل طاقة التيار المتردد إليها، قم بتوصيل كابلات المحرك وتغذية الارتجاع للمكيف، قم بتوصيل واجهة PWM إلى CNC، ويكون المحور جاهزًا.

هذه الهندسة المعمارية تجعل 6089 SVU خيارًا عمليًا للآلات التي يكون فيها وضع محركات الفردية في المحور بدلاً من في خزانة مركزية مرغوب فيها.كما أنه يسهل عزل العيوب: فشل SVU يؤثر فقط على المحاور التي تدفعها تلك الوحدة، في حين أن فشل إمدادات الطاقة SVM يؤدي إلى إيقاف كل وحدة تشارك هذا الحافلة.

H322 في السياق: قراءة النطاق ثلاثي المحور 6089

تستخدم سلسلة 6089 اتفاقية ترقيم منطقي لتشكيلة SVU ثلاثية المحاور. يرمز اللاحق إلى المزيج الحالي عبر قنوات L و M و N:

يقع H322 بين H321 من الفئة 12 المتناظرة بالكامل و H323 من الفئة 12 / 2-20.مزيجها المحدد محورين خفيفين و محور واحد وسط المدى خرائط بشكل طبيعي إلى الآلات حيث يقوم محوران بحركة خطية ذات وظيفة مماثلة في حين أن المحور الثالث يدفع شيئًا أثقلمحور N عند 5.9A ليس محركًا "ثقيلًا" ؛ فإنه يتعامل مع محركات ألفا في نطاق β2 / 3000 إلى α4 / 4000 ، بما يتفق مع محور أساسي متوسطي الحجم بدلاً من رأس طحن ضخم الحجم.

أحد عواقب تكوين التيار غير المتماثل الذي يستحق الاهتمام: المحور N لديه تبديد حرارة أكبر تحت الحمل من المحورين L و M. على الآلات ذات دورات العمل العالية في المحور N ،إدارة الحرارة للوحدة التبريد الهوائي حول مرحلة الإخراج يهم أكثر للقناة N أكثر من اثنين آخرينالتهوية الجيدة للخزانة والمساحة الكافية حول الوحدة مهمة عندما يعمل محور N على أو بالقرب من التيار المسموح به 5.9A باستمرار.

المواصفات التقنية

إعداد المحور غير المستخدم: ماذا تفعل عندما لا تكون جميع القنوات الثلاث نشطة

يتم تثبيت وحدات SVU ذات ثلاثة محاور في بعض الأحيان على الآلات التي تستخدم بنشاط أقل من ثلاثة محاور من خلال تلك الوحدة.أو واحد حيث تم اختيار SVU مع القدرة على الاحتياطي هذه الحالات يمكن أن تترك قناة واحدة أو أكثر غير فعالة.

توثيق FANUC لعائلة 6089 SVU يتناول هذا بشكل مباشر. عندما لا يتم توصيل محور إلى محرك، يجب إزالة الكابل بين CNC ووحدة مكبر الخدمة لهذا المحور,وجهاز اتصال وهميةيتم إدخالها في مكانها. يتطلب رابط الوهم 8 و 10 لتكون مختصرة هذا يشير إلى محرك القيادة أن دائرة وقف الطوارئ المحور قد تم تلبية لهذا القناة غير المستخدمة.بدون جهاز توصيل المزيف على محور غير مستخدم، قد تعرض وحدة الاستجابة الفورية حالة إنذار لتلك القناة عند بدء التشغيل أو أثناء التشغيل ، لأن حلقة وقف الطوارئ المفتوحة يتم تفسيرها على أنها خطأ.هذا هو مصدر شائع للإنذارات المربكة عندما يتم تثبيت 6089 SVU مع عدد أقل من المحاور النشطة من قدرتها.

6089 مقابل 6090: سلسلة شقيقات، أجيال مختلفة من المحركات

Both the 6089 alpha SVU and the 6090 SVUC series (covered separately in this catalog) are standalone servo amplifier units with built-in power supplies and PWM interfaces — architecturally they are equivalent in conceptالفرق يكمن في الجيل المحرك الذي تم تصميمها له.

تم تحسين سلسلة 6090 SVUCألفا جمحركات النموذج C ألفا التي أنتجت في أوائل منتصف التسعينيات.سلسلة ألفاعائلة المحركات التي سبقها وتتداخل مع محركات C. تظهر جداول توافق المحركات في وثائق FANUC 6089 المستخدمة مع المحركات في الفئات القياسية من α1 إلى α4 ،في حين أن 6090 يشير على وجه التحديد إلى المحركات المعينة αCفي الممارسة العملية، هناك تداخل كبير في الآلات التي قد تستخدم واحدة أو الأخرى اعتمادا على عام التصنيع ومواصفات المحرك OEM في وقت البناء.

عند الحصول على بديل، تأكد دائمًا من رقم الجزء من الوحدة المثبتة (6089 مقابل 6090) وتسميات المحركات المرتبطة قبل اختيار البديل.استبدال 6090 مع 6089 على آلة سلكية لل 6089 PWM نوع واجهة A يتطلب تأكيد أن واجهة الحاسب الآلي.

ملاحظات الحالة والمخزون

وحدات A06B-6089-H322 الجديدة القديمة في العبوة الأصلية تحمل ضمان مستودع لمدة 12 شهرًا.هذه هي الخيار المفضل للآلات التي تدعم الإنتاج المستمر حيث تكلفة وقت التوقف غير المخطط له تتجاوز علاوة سعر المخزون الجديد.

يتم التحقق من أداء الوحدات المفحصة المستخدمة على جميع المحاور الثلاثة ويتم تقديمها بضمان لمدة 3 أشهر.بالنظر إلى عمر سلسلة 6089 هذه الوحدات تم إنتاجها في عصر الآن 2530 سنة الماضيةاتصل بنا قبل أن تطلب لمناقشة تاريخ التفتيش وتوافر.

الطلب والدفع والشحن

الشحن في جميع أنحاء العالم عن طريق DHL و FedEx في غضون3 أيام عملالتسليم المشترك متاح على الطلبات متعددة البنود

خيارات الدفع:

• التحويل المصرفي (T/T) ‬ جميع قيم الطلبات
• بايبال ‬ أوامر تصل إلى 500 دولار أمريكي
• ويسترن يونيون جميع قيم الطلبات

رسوم الاستيراد والضرائب المحلية هي مسؤولية المشتري في الوجهة.

الضمان والعودة

العوائد المقبولة للوحدات التي تصل تالفة أو غير مكتملة أو غير مطابقة للوصف أو مؤكدة أنها غير وظيفية خلال4 أيام من استلامها. يجب إرجاع الوحدة مع علامة الضمان سليمة. شحن العودة هو مسؤولية المشتري. لا تعود لأوامر غير صحيحة أو تغيير في الرأي.

الأسئلة الشائعة

س1: كيف يختلف A06B-6089-H322 (SVU3-12/12/20) عن H321 (SVU3-12/12/12) ، وكيف أعرف أي واحدة استخدمتها آلتي أصلاً؟

الجواب: يوفر H321 ثلاث قنوات متطابقة عند 3.0A كل واحدة ̇ محركات محركات جميع المحاور في نطاق التيار 12 فئة. يحتفظ H322 L و M عند 3.0A ولكن يرفع N إلى 5.9A ،يضم محركًا أكبر إلى حد ما على المحور Nطريقة التعرف الصحيحة هي الملصق على الوحدة المثبتة: يتم طباعة رقم جزء FANUC الكامل بما في ذلك اللاحظة ذات الأربع أرقام على الجانب.ستشير لوحات نموذج المحرك على محرك المحور N مقارنة بمحركات L و M إلى ما إذا كان المحور N يستخدم محركًا أثقل (فئة α4/4000) أو نفس المحرك الخفيف مثل الآخرين.إذا كان المحرك N أكبر بشكل واضح ، فإن H322 هو الاستبدال الصحيح ؛ إذا كانت المحركات الثلاثة هي نفس النموذج الصغير ، فإن H321 كانت الأصلية.شاشة محور الحاسب الآلي أيضا قد تظهر معايير رمز المحرك لكل محور، الذي يشير مباشرة إلى نموذج المحرك ويؤكد متطلبات الفئة الحالية.

السؤال الثاني: جهاز 6089 SVU لديه مصدر طاقة مدمج. هل هذا يعني أنني لست بحاجة إلى تغيير أي شيء آخر في خزانة المحرك عند استبداله؟

الجواب: في معظم الحالات، نعم H322 هو استبدال مباشر يربط بنفس مدخل AC ثلاثي المراحل، نفس كابلات طاقة المحرك، ونفس سلك واجهة PWM كما الوحدة الأصلية.لا تحتاج إلى لمس أي aiPS أو وحدة إمدادات الطاقة الخارجيةومع ذلك، قبل تشغيل، التحقق من ثلاثة أشياء: أن التيار الترددي الثلاثي المرحلة الواردة هي ضمن 200 ٪ 230 فلويت المواصفات لهذه الوحدة.أن كابل واجهة PWM من CNC إلى SVU يجلس بشكل صحيح في كلا الطرفين (الاتصال واجهة فضفاضة يمكن أن يسبب إنذار فوري عند بدء التشغيل الذي يبدو وكأنه خطأ وحدة ولكن ليس)وأي قنوات محورية غير مستخدمة لديها وصلات وهمية مثبتة مع الدبابيس 8 و 10 مختصرة ، إذا لم تكن هذه المحاور متصلة بالمحركات.هذه التحققات الثلاثة تغطي الأسباب الأكثر شيوعًا لفشل بدء التشغيل بعد استبدال SVU الصحيح.

السؤال 3: هل يمكن استبدال A06B-6089-H322 بسلسلة A06B-6090-H3xx من نفس الفئة الحالية؟

ج: تستخدم سلسلة 6090 SVUC نفس بنية واجهة PWM من النوع A وطبقات تيار مماثلة.لذلك من حيث المبدأ الكهربائية المكافئة هناك ولكن الاستبدال المباشر يتطلب تأكيد التوافق الواجهة على مستوى الموصلاتتم تصميم سلسلة 6089 و 6090 لجيلات مختلفة من المحركات (ألفا مقابل ألفا C) ، وبينما يكون نوع الواجهة هو نفسه،يجب أن تتطابق إعدادات المعلمات في CNC لرموز المحرك وحدود التيار مع المحرك الذي يتم توصيله بالفعل، بغض النظر عن سلسلة SVU التي تأتي منها وحدة الاستبدال. إذا كانت محركات الجهاز من سلسلة ألفا القياسية (لم يتم تحديدها على وجه التحديد باسم ألفا C) ،البديل 6089 H322 هو الخيار النظيف مماثل. إذا كنت تفكر في 6090 كبديل، التحقق من رمز المحرك في المعلمات CNC مناسبة للمحرك الفعلي قبل إجراء الاستبدال،وتأكد من عدم الحاجة إلى محول سلكية واجهة.

السؤال 4: بعد تثبيت جهاز بديل H322، يظهر جهاز CNC إنذار الخدمة 9 (M-axis over-current) على الفور على المحور. كان محرك المحور يعمل بشكل جيد قبل فشل الوحدة. ماذا يجب أن أتحقق؟

الجواب: إنذار زيادة التيار على محور M عند التشغيل الأول بعد الاستبدال check the M-axis motor power cable connections at the SVU output terminals — an incorrectly seated phase terminal or a terminal that was over-tightened and cracked can cause a phase-to-phase short that trips the over-current protection immediatelyثانياً، تحقق من أن كابل تشفير المحور M متصل بدخول ردود الفعل المحور M على الوحدة الجديدةغير مقايضة مع محور L أو N ‬ عدم تطابق ردود فعل المشفر يسبب حلقة التيار لتفقد مرجع الموقف والقيادة التيار الزائد خلال محور تمكينثالثا، تحقق من المعلمات servo CNC لمحور M (رمز المحرك، المعلم 2020) مقابل لوحة اسم المحرك: إذا كان رمز المحرك لا تتطابق مع نموذج المحرك متصل،يمكن تعيين إعدادات الحد الأقصى للتيار في المحرك أقل مما يسحب المحرك فعليا عند التسارع الأوليتصحيح رمز المحرك وإعادة تشغيل المحور قبل استنتاج وحدة الاستبدال لديها خطأ.

السؤال 5: تم إيقاف سلسلة 6089. هل هناك ما يعادل FANUC الحديث، وما الذي ينطوي عليه الترقية بدلاً من استبدال مثل مثل؟

ج: لا يوجد معادلة حديثة مباشرة ‬ بنية 6089 SVU (وحدة PWM مستقلة مستقلة) ليس لديها خليفة FANUC الحالي يمكن استبداله دون تغييرات نظامية أوسع.تستخدم عائلات المحركات الحديثة ألفا i و beta i واجهة الألياف الضوئية FSSB ، وبالنسبة لوحدات SVM ، تتطلب حافلة إمدادات الطاقة aiPS المشتركة.الترقية من 6089 SVU تركيب إلى بنية محرك حديثة تنطوي على استبدال لوحة واجهة CNC servo (أو CNC نفسها)، استبدال ترتيب إمدادات الطاقة في خزانة المحرك ، واستبدال SVU بمحرك FSSB أو beta i متوافق ، وإمكانية إعادة تعريف CNC لمزيج المحرك / المحرك الجديد.بالنسبة لمعظم الآلات التي لا تزال تعمل على سلسلة 15، 16 أو 18 أنظمة CNC ، وهذا يمثل عملية إصلاح كاملة لـ CNC ونظام المحرك بدلاً من تبادل المكونات.الطريق الأكثر عملية للحفاظ على آلة 6089 على أساس في الإنتاج هو الحفاظ على مخزون من وحدات H322 اختبار تستخدماتصل بنا لمناقشة توافر المخزونات ومشتريات السلع الكبيرة إذا كان لديك العديد من الآلات من هذا النوع في منشأتك.
