| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |

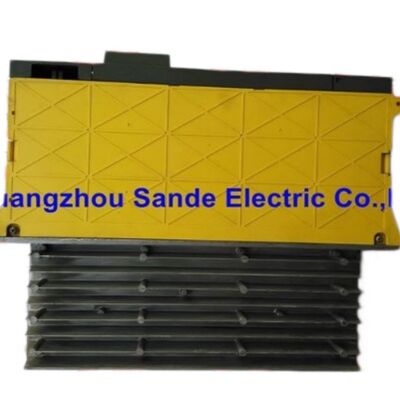

| رقم الموديل | A06B-6090-H244 |
هناك فئة معينة من آلة CNC التي تضع متطلبات متطابقة على محورين في وقت واحد: مراكز معالجة عمودين، طواحين أفقية مزدوجة الصفائح،محولات متزامنة ذات اثنين من المواسير حيث يشترك محاور X و Y في ملفات تحميل، أو أي تكوين حيث قام صانع الآلات بتزاوج محركين من نفس الحجم على مكبر واحد لتوفير مساحة الخزانة وتبسيط الأسلاك.A06B-6090-H244 تم تصميمها بدقة لهذا التكوين.
تم تصنيف هذه الوحدة بـ SVUC2-40/40 في سلسلة مكبرات الفا C من FANUC، وتقود محورين L و M at بمخرجات 8.7A متطابقة على كل قناة.لا يوجد محور رئيسي "ثقيل" مقترن بمحور ثانوي أخفيوضح التسمية 40/40 ذلك مباشرة: نفس فئة التيار، نفس قدرة القيادة، على كلا المخرجين.,هذا المحرك هو الخيار الصحيح والمعدات الأصلية.
(ساندي إلكتريك) تحتفظ بـ (أ06-بي-6090-هـ244) في ظروف جديدة ومستخدمة لإرسالها في جميع أنحاء العالم خلال 3 أيام عمل.
يتطلب فهم A06B-6090-H244 وضعها في سياقها. تمر تطور مكبرات الخدمة في FANUC عبر عدة أجيال متميزة ، لكل منها بنية واجهة مختلفة:
الـسلسلة 6066كان الجيل الأصلي ألفا سي، التي تم تقديمها في أواخر الثمانينيات واستخدمت حتى أوائل التسعينيات. استخدمت واجهة PWM من النوع B.سلسلة 6090ويشمل H244 و هو الخليفة المباشر لـ 6066.واجهة PWM من النوع Aيشارك الجيلان تسمية "SVUC" وأحجام الخزانة المماثلة ظاهرياً ، ولكن تصميم الواجهة وبروتوكول الإشارة يختلفان بين السلسلتين.وحدة A6090 ليست بديلاً للوحدة 6066 على نفس CNC دون التحقق من الواجهة.
ما جاء بعد 6090 هو التحول إلى FSSB Fiber Optic Serial Servo Bus الذي يحدد سلسلة 6096 ، 6114 ، 6117 ، 6130 ، ولاحقاً سلسلة ألفا i.استبدلت FSSB سلك PWM الموازي بسلسلة ألياف بصرية واحدة، وتبسيطا كبيرا في الكابلات متعددة المحاور. سلسلة 6090 يقع في عصر PWM: أكثر قدرة من أقرب محركات التناظرية، بالفعل الرقمية في التحكم المحرك،ولكن قبل بنية الألياف الضوئية التي تهيمن الآن على تركيبات CNC FANUC الحديثة.
بالنسبة للآلات التي لا تزال تعمل على أنظمة CNC والتي سبقت انتقال FSSB ، فإن 6090 غالبا ما يكون الجزء الصحيح.وحدات 6096 و 6114 غير قابلة للتبادل مع وحدات 6090 على هذه أجهزة التحكم القديمة.
داخل سلسلة 6090 ألفا C، يحتوي التركيب اللاحق على معلومات محددة.
الـ"2"في SVUC2-40/40 يشير إلى أن هذاوحدة ذات محورين- كل من مخرجات القناة L و M موجودة ونشطة."40/40"يصف فئة التيار لكل محور: يعمل محور L ومحور M في الفئة 40 ، مما يتوافق مع 8.7A التصنيفية للإنتاج المستمر لكل قناة.
للمقارنة، H246 هو SVUC2-40/80- يظل محور L عند 8.7A ولكن محور M يرتفع إلى فئة تيار أعلى ، مناسبة للآلات التي تعمل فيها المحركات ذات الأحجام المختلفة بواسطة المحورين.80/80 كلاهما يشترك في نفس 17A إجمالي مدخل استقطاب من خط ثلاثي المراحل الواردة.
| المعلم | تفاصيل |
|---|---|
| رقم الجزء | A06B-6090-H244 |
| المعروف أيضا باسم | A06B6090H244 |
| تعيين FANUC | SVUC2-40/40 (وحدة الخدمة ألفا C، محورين) |
| السلسلة | FANUC 6090 ألفا C |
| نوع الواجهة | PWM نوع A |
| عدد المحاور | محورين (L و M) |
| الجهد المدخل الاسمي | 200 و 230 فولت التيار المتردد، ثلاث مراحل، 50/60 هرتز |
| التيار المدخل المسموح به | 17A (في 200 فولت) |
| التيار الصادر المسموح به | محور L: 8.7A / محور M: 8.7A |
| أقصى فولتاج الخروج | 230 فولت AC |
| الطاقة المسجلة | 9.5 كيلوواط |
| بطاقة التحكم (أعلى) | A20B-2002-0032 |
| بطاقة التشغيل (الأساس) | A20B-2002-0157 |
| محركات متوافقة | FANUC α12/2000 (محاور L و M ، نموذجي الزوج المطابق) |
| CNC متوافق | سلسلة FANUC 15, 16, 18, 21 (والسلسلة i المتوافقة عبر النوع A) |
| الوحدة السابقة | A06B-6066-H244 (واجهة من النوع B غير قابلة للتبادل مباشرة) |
| الوضع | تم إيقاف إنتاجها؛ سلسلة 6090 لم تعد في إنتاج FANUC |
| المصنع | فانوك، اليابان |
| الشهادة | المواصفات |
| الحالة المتاحة | جديدة / مستعملة (مفتشة) |
| الـ MOQ | قطعة واحدة |
| قدرة التوريد اليومية | ما يصل إلى 100 قطعة |
| الإرسال | 3 أيام عمل من تأكيد الدفع |
| التعبئة | التعبئة الأصلية |
اختار صانعو الآلات وحدات مكبرات المحورين لسببين: مساحة الخزانة وكفاءة توجيه الكابلات.واحد SVUC2-40/40 يحتل فتحة واحدة في خزانة المحرك ويتصل بجهاز التحكم الرقمي عبر واجهة محور واحد، في حين أن قناتها الإخراج اثنين كل تشغيل كابلات الطاقة منفصلة إلى المحركات الخاصة بهم. مقابل وحدتين مستقلة محور واحد،هذا يقلل من عدد اتصالات واجهة الجانب التحكم إلى النصف ويقلل من البصمة الخزانة لقسم الخدمة.
التكافؤ هو التبعية المتبادلة. مع H244، خطأ محور L الذي يغلق المضخم أيضا يأخذ محور M خارج الاتصالو نفس الشاشة الأمامية ذات الشاشةعند استكشاف الأخطاء، من المهم تحديد ما إذا كان الإنذار من قناة L، القناة M، أو مكون داخلي مشترك قبل استبدال الوحدة.
تستخدم شاشة LED الأمامية على SVUC2 تنسيقًا من 7 أجزاء للإشارة إلى كل من رموز الإنذار ، وعند تشغيلها بشكل طبيعي ، حالة التشغيل.مشاهدة LED في لحظة اشتعال العيب قبل تحديثات شاشة الإنذار CNC غالبا ما يعطي الدليل الأول الأكثر دقة على القناة أو الدائرة الداخلية المعنية.
| رمز LED | إنذار | الوصف |
|---|---|---|
| 1 | HV | الجهد المفرط |
| 2 | LV | التوتر الكهربائي المنخفض |
| 3 | LVDC | الجهد المنخفض في وصلة التيار المباشر |
| 4 | DCSW | خطأ دائرة التحكم التجديدية |
| 5 | DCOH | التفريغ الزائد للتجدد |
| 7 | DBRLY | فشل دائرة الفرامل الديناميكية |
| 8 | HCL | محور L على التيار |
| 9 | الـ HCM | محور M فوق التيار |
| 8. (نقطة) | IPML | إنذار IPM على محور L |
| 9. (نقطة) | IPMM | إنذار IPM في المحور M |
| ب | | محاور L & M على التيار (متزامن) |
| ب. (نقطة) | | إنذار IPM لـ L & M axes (في وقت واحد) |
تشير رموز الإنذار 8 و 9 التي تظهر مع نقطة عشرية (8.، 9.) إلى إنذار IPM (وحدة الطاقة الذكية) بدلاً من حالة زيادة بسيطة في التيار.إنذارات IPM عادة ما تنطوي على وحدات الترانزستور الداخلية التي تكتشف الظروف الحرارية أو الحالية غير الطبيعية على مستوى الجهاز، والذي يختلف عن خطأ في الأسلاك أو المحرك الذي يؤدي إلى تشغيل جهاز الاستشعار الخارجي للتيار.HCL أو HCM (بدون نقطة) على نقاط بدء نحو سلك المحرك أو محرك عزل التحقق أولا؛ إنذار IPM (رمز نقطة) يبرر فحص وحدات الترانزستور ومسارها الحراري
A06B-6090-H244 هو البديل الموثق لـ A06B-6066-H244 من حيث الوظيفة والفئة الحالية. كلاهما وحدات SVUC2-40/40 مزدوجة المحور تعمل بمحركات α12 مطابقة عند 8.7A لكل قناة.التحذير الحاسم هو توافق واجهة.
سلسلة 6066 المستخدمةالنوع باتصالات واجهة PWM على رابط التحكم. تستخدم سلسلة 6090النوع A. On CNC controllers that were originally built for the 6066 Type B interface — predominantly early-production Series 15 and 16 machines from the late 1980s and early 1990s — the 6090 cannot simply be substituted without confirming that the CNC's servo amplifier interface matches Type A pinout، أو بدون كابل محول واجهة. لم تقدم FANUC تبادلًا رسميًا بين هاتين السلسلتين على وجه التحديد بسبب عدم توافق هذا المرفق.
بالنسبة للآلات التي تستخدم بالفعل 6090 H244 وتحتاج إلى استبدال مباشر ، هذا التمييز غير قابل للنقاش ̇ وحدة الاستبدال تتصل بشكل متطابق.يظهر سؤال الواجهة فقط عندما يحاول شخص ما مصدر 6090 كترقية أو بديل لتركيب 6066 الأصلي.
وحدات A06B-6090-H244 الجديدة القديمة هي منتجات فانوك الأصلية في عبواتها الأصلية لم يتم تركيبها أبداًالمخزون الجديد الحقيقي هو الخيار المفضل للآلات التي يجب أن تحافظ على التشغيل المستمروكل وحدة جديدة حقيقية في سلسلة التوريد تمثل مخزون متناقص
يتم الحصول على الوحدات المفحصة المستخدمة من الآلات المقطوعة من الخدمة ، والتي تم التحقق منها لكل من وظائف المحور L و M ، وتقدم مع ضمان لمدة 3 أشهر.أنماط الفشل الشائعة على وحدات سلسلة 6090 المستخدمة وجدت في سجلات الإصلاح تشمل تدهور مكثف، تسرب الكهربائيات على بطاقة التحكم، وتعطيل الترانزستورات الخروجية جميع الفشل المرتبط بالعمر يمكن التنبؤ به من الوحدات التي كانت في الخدمة لمدة 15-30 سنة.تأكيد معايير التفتيش معنا قبل الطلب إذا كانت متطلبات تشغيل الجهاز تطلب.
الشحن في جميع أنحاء العالم عن طريق DHL و FedEx في غضون3 أيام عملالتسليم المشترك متاح على الطلبات متعددة البنود
خيارات الدفع:
رسوم الاستيراد والضرائب المحلية هي مسؤولية المشتري في الوجهة.
| الحالة | فترة الضمان |
|---|---|
| جديد / غير مستخدم | 12 شهراً |
| مستخدم / تم فحصه | ثلاثة أشهر |
العوائد المقبولة للوحدات التي تصل تالفة أو غير مكتملة أو غير مطابقة للوصف أو مؤكدة أنها غير وظيفية خلال4 أيام من استلامها. يجب إرجاع الوحدة في حالتها الأصلية مع علامة الضمان سليمة. شحن العودة هو مسؤولية المشتري. لا تعود لأوامر غير صحيحة أو تغيير في الرأي.
س1: تم إدراج A06B-6090-H244 باعتبارها محل A06B-6066-H244. هل هي قابلة للتبادل على أي جهاز يعمل على 6066 الأصلي؟
الجواب: تتشارك الوحدتين فئة التيار SVUC2-40/40 وتقود نفس المحركات ، لكنها تستخدم سلك واجهة التحكم المختلفة 6066 يستخدم واجهة PWM من النوع B و 6090 يستخدم النوع A.على آلة تم بناؤها في الأصل مع 6066 ولها رابط واجهة من النوع B من CNC إلى مكبر، لا يمكنك ببساطة توصيل 6090 دون التحقق أو تكييف سلك الواجهة. للآلات التي تعمل بالفعل 6090 H244لأن معظم الآلات الباقية من هذا السنة تم تحديثها في مرحلة ما H244 استبدال من نفس سلسلة 6090 يتصل مباشرة دون أي تعديل واجهة.
السؤال الثاني: توقف محور L ومحور M على جهازي معًا ويشير مصباح LED إلى إنذار "b". ما الذي يشير إليه ذلك، وأين يجب أن أبدأ في حل المشاكل؟
الجواب: إنذار "ب" على مصباح LED ذو 7 أجزاء يمثل زيادة في التيار في وقت واحد على محورين L و M في نفس الوقت.الذي يشير عادةً إلى خطأ مشترك على وحدة محورين بدلاً من فشل قناتين مستقلتينأول أماكن للتحقق هي وصلة التيار المباشر والطاقة الواردة: يمكن أن يسبق حالة الإنذار 3 (LVDC) أو حالة الإنذار 1 (HV) أو تصاحب إنذار "ب" إذا كان حافلة التيار المباشر تنهار تحت الحمل.إذا كان رابط التيار المباشر سليم، تحقق ما إذا كان كلا كابلات طاقة المحرك لديها خطأ أرضية مشتركة أو ما إذا كان هناك اختصار في الأسلاك المشتركة الخزانة. إذا كنت ترى "ب" مع نقطة عشرية بدلا من "ب" عادي، that indicates an IPM-level alarm on both channels simultaneously — in that case the IGBT modules inside the unit are the more likely failure point and the unit typically requires repair or replacement.
السؤال 3: هل A06B-6090-H244 تتطلب وحدة طاقة منفصلة، مثل 6114 ألفا i SVM يفعل مع aiPS لها؟
ج: لا. سلسلة 6090 SVUC هي وحدة ذاتية الاستخدام ̇ إنها تصحح التيار المتردد الثلاثي المراحل الداخلية وتولد الجهد المتردد للصلة الداخلية.هذه هي نفس الهندسة المعمارية مثل 6093 بيتا سلسلة SVU: يتم توصيل المحرك مباشرة إلى مدخل التيار المتردد ثلاثي المراحل ولا يعتمد على حافلة مشتركة خارجية لتزويد الطاقة.هذا يجعل التثبيت بسيطاً إدخال طاقة التيار المتردد ثلاثي المراحل والكابلات المحرك هي الاتصالات الأساسية، جنبا إلى جنب مع واجهة التحكم إلى CNC. The only external accessory sometimes used with 6090 units is a separate regenerative discharge unit when the machine's duty cycle generates more regenerative energy than the drive's internal regeneration circuit can absorb.
السؤال 4: تستخدم آلتي محركات α12 على كلا المحورين. هل H244 هي الوحدة الصحيحة، أو يجب أن أعتبر H246 (SVUC2-40/80)؟
الجواب: H244 هو الخيار الصحيح لمحركات α12 المتطابقة على كل من محور L و M. يقع محرك α12 ضمن نطاق التيار 40 فئة ، ويوفر H244 مساوية 8.7مخرجة مقياسية على كلتا القنوات مناسبة بدقة لهذا الزواج المحركإن H246 (SVUC2-40/80) هو الخيار الصحيح فقط عندما تستخدم المحركات ذات الأحجام المختلفة على المحورين: المحرك من الفئة 40 على محور L ومحرك أكبر يحتاج إلى التيار من الفئة 80 على محور M.إذا كان كلا المحورين يدفعان محركات α12 متطابقة، لا تقدم H246 غير متماثلة أي ميزة ويقدم تعقيدات لا لزوم لها. تأكد من أرقام نموذج المحرك الخاص بك من وثائق الأسلاك للآلة قبل الطلب.
السؤال 5: يتم إيقاف سلسلة 6090. إذا فشلت هذه الوحدة مرة أخرى في غضون بضع سنوات، ما هي الخيارات الواقعية على المدى الطويل؟
الجواب: سلسلة 6090 خرجت من الإنتاج لسنوات عديدة ولن تعود. للحفاظ المستمر على الآلات التي تعمل على H244، هناك ثلاثة مسارات واقعية. أولا،تخزين وحدة احتياطية الآن في حين تستخدم وأمثلة جديدة القديمة من المخزون لا تزال متوفرة في السوق هذا هو النهج الأبسط والأكثر شيوعا للآلات الحرجة للإنتاجثانيا، إذا كان نظام CNC نفسه يتم ترقيته أو استبداله، يمكن تحديث بنية محرك الخدمة في نفس المشروع،لأن أحدث أجهزة الحاسب الآلي والعائلات المحركات ليست مقيدة بتوافر قطع الغيار 6090ثالثاً some specialist repair services can rebuild failed 6090 units by replacing failed capacitors and IGBT modules — the known failure components — extending the unit's service life without requiring a full replacementاتصل بنا حول توافر المخزون الحالي؛ نظرا لعمر هذه الوحدات، يمكن أن تتغير مواقف المخزون بسرعة.
