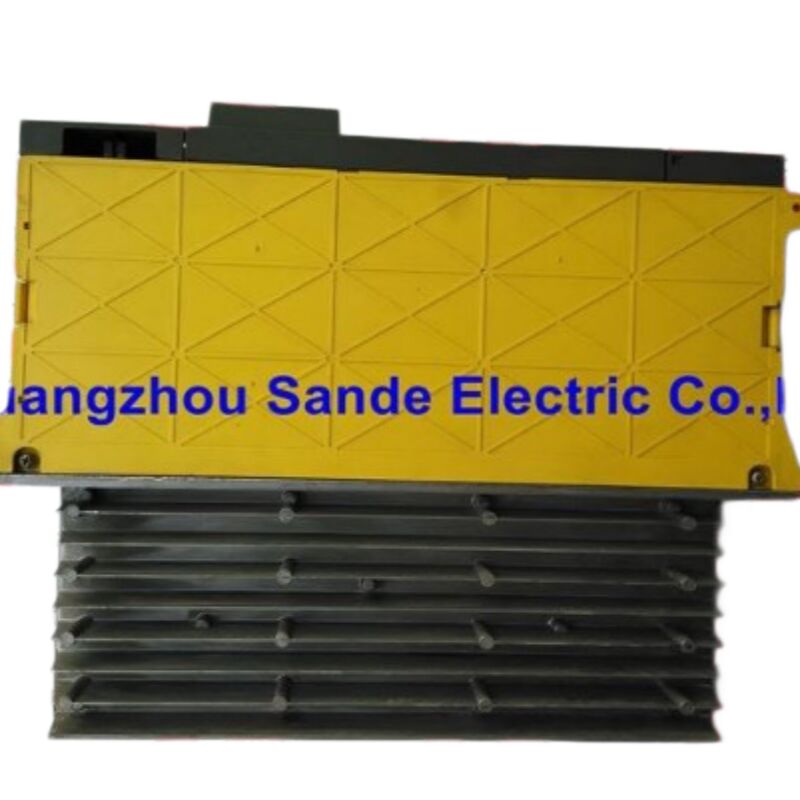

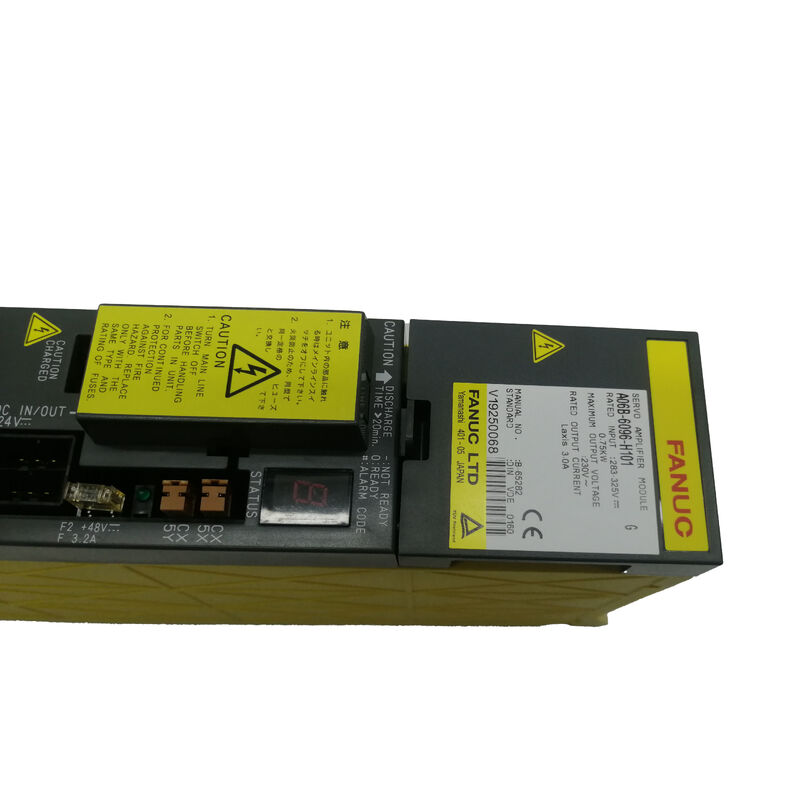

وحدة مضخم سيرفو تيار متردد FANUC A06B-6096-H101 A06B6096H101 A06B-6096-H101

FANUC A06B-6096-H101 وحدة مكبر الخدمة SVM1-12 ، Alpha FSSB Single-Axis ، منصة 200V

هناك سبب بسيط لماذا A06B-6096-H101 لا يزال يرى الطلب المنتظم على الرغم من أنها ليست أحدث ولا أقوى محرك في فانوك من أي وقت مضى:الآلات التي صممت لها لا تزال تعمل.

مراكز التصنيع العمودية والحواسيب والآلات الطحن المبنية مع FANUC 16i و 18iومراقبات 21i و خليفتها 30i / 31i وضع هذا المضخم على المحاور التي كانت تدور بثقة لسنوات،أحياناً عقود.

عندما يفشل واحد في نهاية المطاف، العثور على بديل متوافق بسرعة هو ما يهم.

H101 معينSVM1-12في سلسلة 6096 ألفا من فانوك ‬ وحدة ذات محور واحد تتعامل مع مخرج مقياس 3.0A عند 230 فولت، مقاسة لحملات المحور الخفيفة على آلات أصغر.ساندي الكهربائية تخزن هذه الوحدة في حالة جديدة ومستخدمة (مفتشة)، مع إرسال في جميع أنحاء العالم في 0 ¢ 3 أيام عمل.

سلسلة 6096: عندما انتقلت FANUC إلى الألياف الضوئية

لفهم ما يجعل سلسلة 6096 مميزة، فإنه يساعد على معرفة أين يقع في تاريخ FANUC مكبرات الخدمة.

قبل 6096، كانت وحدة الخدمة الفا القياسية لـ FANUC لاستخدام CNC هيسلسلة 6079يتواصل 6079 مع CNC عبر واجهة تقليدية قائمة على التيار الإشارات الكهربائية التي تم نقلها بين بطاقة خدمة CNC والمضخم عبر الأسلاك النحاسية.

عملت بشكل موثوق به ، ولكن مع تزايد متطلبات أنظمة CNC وأصبحت تكوينات متعددة المحاور شائعة ، أصبحت تعقيدات الأسلاك وعرض النطاق الترددي للاتصالات من الواجهات التناظرية عوامل محدودة.

حلت سلسلة 6096 محل 6079 مع تغيير أساسي واحد:FSSB الحافلة الخدمية المتسلسلة للألياف البصريةالبيانات بين CNC وكل وحدة محرك تتحرك الآن عبر الألياف الضوئية بدلا من الموصلات الكهربائية.

تتحسن مقاومة الضوضاء ، وتزداد سرعة الاتصال ، ويتم تبسيط الأسلاك بين رف CNC وخزانة المحرك بشكل كبير.

قام FANUC بهذا الانتقال مع الاستمرارية المتعمدة في الاعتبار. أبعاد الوحدة المادية، بنية حافلة DC، متطلبات إمدادات الطاقة وحتى اتفاقية تسمية النموذج (SVM1، SVM2,SVM3 للمحور الأوحد والثنائي والثلاثي) تم نقلها من 6079.

التمييز في أرقام الرسم 6079 لـ SVM الحالية و 6096 لـ FSSB SVM هو العلامة التقنية ،ولكن من الناحية التشغيلية الآلات التي تستخدم وحدات 6096 تبدو مشابهة جدا لتلك التي تستخدم 6079.

احتلت 6096 هذا الموقف حتى وصلت سلسلة 6117 ألفا i ، مما جلب التحكم في التيار الحالي HRV3 وعامل شكل الوحدة الأدنى.

6096 تدعم HRV3 إذا تم تركيب مجموعة اللوحات المتماثلة الصحيحة ولكن هذا هو مدى التداخل في القدرات. من الناحية الهيكلية ، ينتمي 6096 إلى الجيل السابق.

SVM1-12: الأصغر في العائلة، ولكن مناسبة لعملها

داخل نطاق 6096 ذو المحور الواحد ، H101 هو نموذج الدخول.

يمتد المقياس الحالي عبر العائلة من SVM1-12 (H101 ، 3A output) إلى SVM1-20 ، SVM1-40S / L ، SVM1-80 ، SVM1-130 ، SVM1-240 ،حتى SVM1-360 مجموعة واسعة تغطي كل شيء من المحاور الموضعية الصغيرة على المحولات المدمجة إلى المحاور الأساسية الثقيلة في مراكز التصنيع الكبيرة.

تم تطابق SVM1-12 مع محركات الخدمة الألفا الأصغر في وقت بناء الآلة. عادة ما تكون النماذج مثل ألفا a1 / 3000 أو a2 / 2000.

هذه المحركات تدفع المحاور المساعدة، محاور السفر القصير، ومحاور الموقع على الآلات حيث الحمل الميكانيكي معتدل.

محرك 3A مستمر معدل كاف لهذه الواجبات، وتشغيل وحدة معدل أعلى في مكانه ليس ضارا،ولكنها غير ضرورية وعموما غير متوفرة باعتبارها عنصر المخزون التي تم تكوينها لنفس حجم فتحة.

المواصفات التقنية

إصلاحات الـ PCB المبكرة مقابل الـ PCB المتأخرة لماذا يهم إصلاحها

تفاصيل واحدة تستحق المعرفة قبل طلب H101 المستعمل: تم إنتاج A06B-6096-H101 في تشكيلين داخليين متميزين.

استخدمت الوحدات المبكرة A20B-2100-0250 PCB التحكم ؛ ثم انتقل الإنتاج في وقت لاحق إلى A20B-2100-0540. كلاهما نفس بنية التحكم ولكن مراجعات مختلفة لللوح.

بالنسبة إلى استبدال الوحدة البسيط ، نادراً ما يكون هذا التمييز مهماً - يتم استبدال الوحدة بأكملها كوحدة.

حيث يصبح ذلك ذو صلة في إصلاح مستوى المكون: إذا قام شخص ما باستبدال لوحة التحكم فقط في وحدة، يجب أن تتطابق مراجعة اللوحة مع ما تتوقعه لوحة الأسلاك.

مجموعات لوحات مختلطة من أزواج مراجعة غير متوافقة يمكن أن تنتج ظروف إنذار مزيفة.

عند طلب وحدة مستعملة منا، ونحن نقدم الوحدة كجمعية كاملة. نحن لا توفر لوحات داخلية فردية بشكل منفصل.

الجديد مقابل المستخدم: اختيار الحالة الصحيحة

وحدات جديدةهي مخزون فانوك الأصلي، غير ملموس، مع ضمان لمدة 12 شهرا من مستودعنا.

بالنسبة للمرافق التي تصنف أي حالة انخفاض المحور على أنها حالة طوارئ في الإنتاج، فإن إزالة عدم اليقين في تاريخ الخدمة يستحق علاوة السعر.

الوحدات المستخدمة (المفحصة)تحمل ضمان لمدة 3 أشهر وهي عملية لإدارات الصيانة لتخزين قطع الغيار ضد فشل في المستقبل بدلاً من الاستجابة للفشل الجاري بالفعل.تعمل SVM1-12 على تحريك حمولات محورية صغيرة ، دورات عملها النموذجية ليست متطلبة بالمقارنة مع محركات المحور الأثقل ، وقد أثبتت الوحدات المستعملة التي يتم صيانتها بشكل جيد موثوقيتها كقطع غيار عاملة.

اتصل بنا للتأكد من توافر الشروط المحددة التي تحتاج إليها قبل الطلب.

الطلب والدفع والشحن

الشحن في جميع أنحاء العالم عن طريق DHL و FedEx في غضون3 أيام عملمن تأكيد الدفع. الشحن المشترك متاح على الطلبات متعددة البنود.

تم قبول الدفع:

• التحويل المصرفي (T/T) ‬ جميع قيم الطلبات
• بايبال ‬ أوامر تصل إلى 500 دولار
• ويسترن يونيون جميع قيم الطلبات

المشترون مسؤولون عن أي رسوم استيراد سارية أو ضرائب محلية في بلد الوجهة.

الضمان والعودة

الإرجاع المقبول إذا وصلت الوحدات تالفة أو غير مكتملة أو غير كما هو موضح أو تم تأكيد عدم فاعليتها خلال4 أيام من استلامها. الحالة الأصلية مع علامة الضمان سليمة مطلوبة. شحن العودة على حساب المشتري.

الخلل الناجم عن التثبيت الخاطئ أو أخطاء الأسلاك أو الأضرار المادية بعد التسليم مستبعد من تغطية الضمان.

الأسئلة الشائعة

س1: ما هو الفرق العملي بين سلسلة 6079 و 6096 ، وهل يمكن استبدالها على نفس الآلة؟

6079 و 6096 يخدمان نفس الدور الوظيفي - تعزيز خدمة محور واحد أو مزدوج أو ثلاثي في خزانة سلسلة ألفا 200 فولت - ولكنهما يستخدمان واجهات اتصال مختلفة بشكل أساسي.

تستخدم 6079 واجهة خدمة قائمة على التيار؛ تستخدم 6096 FSSB ، والتي تنقل بيانات خدمة عبر الألياف الضوئية. تحدد بطاقة خدمة CNC الواجهة الموجودة على الآلة:جهاز تحكم مجهز ببطاقة FSSB servo يتطلب وحدات 6096 series، في حين أن النظام القديم دون FSSB لا يمكن استخدامها.

لا يمكن استبدال العائلتين دون تغيير بطاقة سيرفو CNC أيضًا. إذا كانت آلتك تحتوي في الأصل على وحدة 6079 ، فأنت بحاجة إلى استبدال 6079 ؛ إذا كان لديها 6096 ، فأنت بحاجة إلى 6096.

السؤال 2: هل H101 هو SVM1-12 مع انتاج 3A ؟ هل يمكن أن تستبدل وحدة 6096 ذات التصنيف الأعلى (مثل H102 أو H103) في حالة الطوارئ؟

من حيث الوصول إلى نفس فتحة الخزانة والتواصل عبر نفس رابط FSSB ، سيتم توصيل وحدة 6096 ذات التصنيف الأعلى.

السؤال هو ما إذا كان التصنيف الحالي الأعلى يخلق أي مشكلة ‬حيث أن الناتج الحالي للمضخم يحدده حمولة المحرك والحدود الحالية المحددة من قبل CNC، وليس القوة القصوى للمضخم وحده.

ومع ذلك ، يجب أن يتم استبدالها بمراقبة مثل هذا فقط مع الوعي بإعدادات المعلمات: قد يحتاج مقياس نموذج مكبر CNC إلى تحديث ليعكس التصنيف الحالي الجديد ،أو القرص قد تبلغ عن عدم تطابق التكوين على تشغيل.

بالنسبة للاستبدال الدائم، مصدر H101 الصحيح هو الحل النظيف.يتم استخدام بديل ذات تصنيف أعلى في بعض الأحيان مع تعديل المعايير المناسبة ولكن يجب التعامل مع هذا كإجراء قصير الأجل.

السؤال 3: جهاز التحكم في FANUC يظهر إنذار الخدمة 9 على المحور الذي تدفعه هذه الوحدة أين يجب أن أبدأ التحقيق؟

إنذار الخدمة 9 في أنظمة FANUC يشير عادةً إلى حالة زيادة في الحمل على المحور ‬ لقد استخدمت المحركات تيارًا مفرطًا لفترة أطول مما يسمح به عتبة الحماية الحرارية.

قبل افتراض أن المضخم قد فشل، تحقق مما إذا كان الحمل الميكانيكي على هذا المحور قد تغيرت: المسامير الكرة مرتدية أو ملوثة، مساحات طريق عالقة،أو فشل محرك تحمل كل زيادة الطلب الحالي على محرك الأقراص ويمكن أن تؤدي إلى إنذارات الإفراط في تحميل أن وظيفية خلاف ذلك.

قم بتشغيل المحور يدويًا بمعدل تغذية منخفض ومراقبة ما إذا كان المحرك يتحرك بسلاسة أو بمقاومة ملحوظة.

إذا كان للمحور سلوك ميكانيكي طبيعي ويعود الإنذار مباشرة بعد إعادة التثبيت دون قيادة الحركة،العيب هو أكثر عرضة في مرحلة الطاقة من محرك القيادة أو الدائرة الحرارية الداخليةفي هذا السيناريو، استبدال الوحدة يصبح المسار المناسب للعمل.

السؤال 4: هل يتطلب هذا المضخم أي تغييرات في المعلمات بعد الاستبدال، أم أنه حقا plug-and-play؟

يتم تخزين معايير الخدمة التي تحكم سلوك المحور ‬ مكاسب حلقة الموقف ، مكاسب حلقة السرعة ، الحد الحالي ، نوع المحرك ‬ في ذاكرة CNC ، وليس في وحدة المحرك.استبدال وحدة مكبر مع نفس رقم الجزء يترك تلك المعلمات سليمة وغير متأثرة.

في معظم الحالات ، لا يتطلب تبادل H101 مماثل للمثل أي تغييرات في المعلمات على الإطلاق.

الاستثناء هو عندما يكون لوحدة الاستبدال مراجعة لوحة مختلفة عن الأصلية. في أنظمة FANUC 16i / 18i / 21i المبكرة ،معايير نموذج مكبر في CNC تحدد كل من محرك الأقراص وإصدار الواجهة؛ إذا لم تتطابق مراجعة الأجهزة لوحدة الاستبدال مع ما تتوقعه المعلمة ، فقد يظهر إنذار تكوين.

يتم حل هذا عن طريق تحديث معايير نموذج المضخم ذات الصلة ، يعتمد رقم المعايير المحدد على نموذج CNC وإصدار البرنامج.

إن نسخ جميع معايير CNC النسخ الاحتياطي قبل أي تبادل للأجهزة هي ممارسة جيدة بغض النظر ، حيث أنها تمنحك نقطة استعادة كاملة إذا كان هناك حاجة إلى تعديل أي شيء.

السؤال 5: هل هناك أية أنماط فشل شائعة محددة لـ SVM1-12 تستحق المعرفة قبل التثبيت؟

A06B-6096-H101 يشارك نفس أنماط الفشل العامة مثل وحدات سلسلة الفا FSSB الأخرى.

المكثفات الالكترولية الداخلية على شاشة التحكم تتقدم في السن مع مرور الوقت particularly in environments with higher ambient temperatures or poor cabinet ventilation — capacitor-related faults often manifest as erratic axis behavior or intermittent alarms before becoming a hard failure.

يجب فحص موصلات الألياف الضوئية (COP10A / COP10B على سلسلة FSSB) قبل إغلاق الوحدة نفسها:يمكن أن يؤدي رابط كابل الألياف الملوث أو المنحني في نهاية المحرك إلى أخطاء الاتصال FSSB التي تبدو وكأنها خطأ محرك.

قم بتنظيف موصلات الألياف مع أداة تنظيف بصرية مناسبة وتحقق من أن الكابل مثبت بشكل صحيح قبل الاستبدال.يمكن لموصلات لوحة الأسلاك أن تتطور اتصالًا متقطعًا من سنوات من الدورة الحرارية إعادة تركيب الموصلات الداخلية أثناء التثبيت هو خطوة بسيطة تتجنب الاستدعاءات غير الضرورية.
