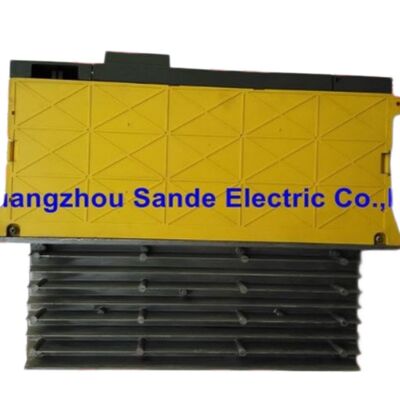

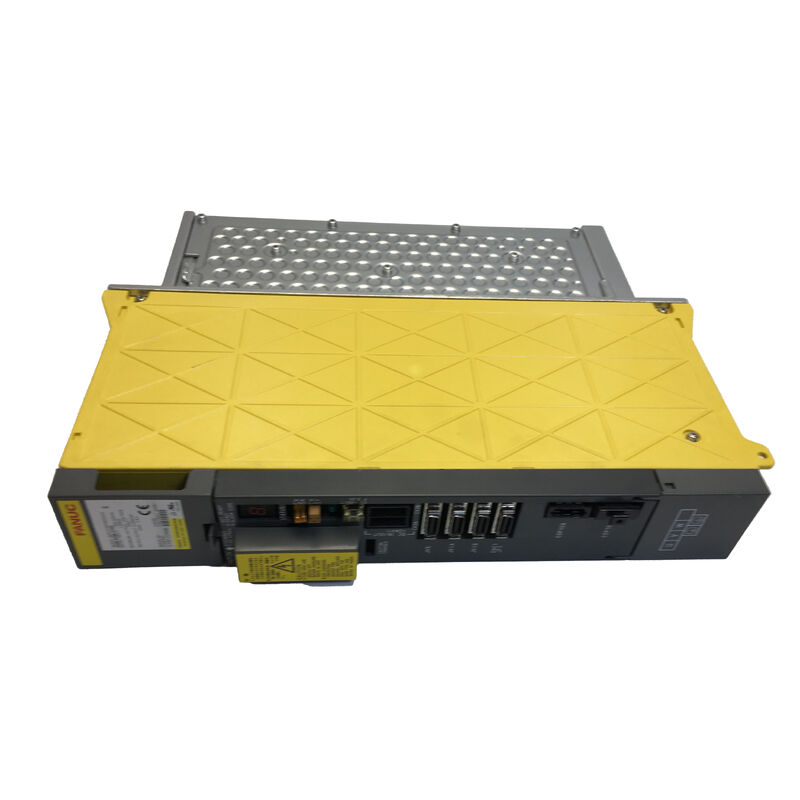

وحدة مضخم سيرفو AC من FANUC A06B-6096-H106 - وصف المنتج

الوحدة أحادية المحور في عائلة مبنية على تفكير متعدد المحاور

سلسلة A06B-6096 اكتسبت مكانتها في خزائن محركات CNC إلى حد كبير من خلال الوحدات متعددة المحاور - وحدات تتحكم في محورين أو ثلاثة محاور سيرفو من تجميع مادي واحد، مما يقلل من حجم الخزانة ويبسط توزيع الطاقة. هذه الفلسفة التصميمية تنعكس في متغيرات 6096 الأكثر شيوعًا في الميدان: H302 ثلاثي المحاور، و H202 و H207 ثنائي المحاور.

لذلك، عندما يواجه مهندس صيانة تسمية H106 على محرك معطل ويبدأ في البحث، فإن السؤال الأول هو أحيانًا ما إذا كانت "1" في اللاحقة تعني حقًا ما تبدو عليه. إنها كذلك. A06B-6096-H106 هي مضخم سيرفو أحادي المحور - وحدة مادية واحدة، محور سيرفو واحد، تشترك في نفس جيل السلسلة وهندسة الواجهة التناظرية مثل الوحدات متعددة المحاور ولكنها مخصصة بالكامل لقيادة محرك واحد. تنتمي إلى عائلة 6096 بكل معنى الكلمة: نفس توافق وحدة التحكم، نفس الحقبة، نفس بروتوكول الواجهة. إنها تتحكم في محور واحد بدلاً من محورين أو ثلاثة.

هذه الصفحة تخدم المشترين الذين يعرفون رقم الجزء ويريدون فهم ما يشترونه بالضبط. تم تصنيعها في اليابان بواسطة شركة FANUC Corporation، معتمدة من CE، ومتوفرة بحالة جديدة أصلية ومجددة تم اختبارها. الحد الأدنى لكمية الطلب: قطعة واحدة.

قراءة "HIO6": استبدال OCR المزدوج في هذه اللاحقة

عنوان الصفحة في قائمة هذا المنتج يقرأ "AO6B-6O96-HIO6" - السلسلة المشتقة من OCR التي تواجهها محركات البحث عندما تقوم الماسحات الضوئية أو الكتالوجات القديمة أو التصوير الفوتوغرافي ذي الدقة المنخفضة للملصقات بمعالجة رقم الجزء هذا. يحدث استبدالان منفصلان للأحرف في اللاحقة وحدها:

الرقم 1 في "H106" يُقرأ كحرف I، مما ينتج "HI06". الرقم 0 في "H106" يُقرأ كحرف O، مما ينتج "HIO6". النتيجة المجمعة هي "HIO6" - سلسلة تبدو، للوهلة الأولى، وكأنها تحتوي على حرفين ورقمين، وهو نمط غير عادي يتسبب أحيانًا في تساؤل المشترين عما إذا كانوا قد نسخوا الرقم بشكل صحيح.

لم يرتكبوا خطأ. "HIO6" و "H106" يشيران إلى نفس الوحدة. تحتوي رموز لاحقة مضخم سيرفو FANUC على الحرف H متبوعًا بأرقام فقط - لا تظهر أحرف بعد H في رقم الجزء الفعلي. إذا كانت وثائقك أو الملصق الممسوح ضوئيًا أو سلسلة البحث تظهر "HIO6"، فإن الملصق المادي على الوحدة سيقرأ H106، وهذا هو الشكل الصحيح للاستخدام لجميع أغراض الطلب والمقارنة المرجعية.

لاحقة H106: عدد المحاور ومستوى التيار الحالي

ضمن اصطلاح تسمية A06B-6096، تقوم الأرقام اللاحقة بعد H بتشفير معلومتين تحددان بالضبط المتغير المطلوب.

"1" - الرقم الرائد يحددها كوحدة أحادية المحور. على عكس H202 و H207 و H302، التي تقود محورين أو ثلاثة محاور على التوالي من مراحل طاقة مشتركة، فإن H106 لديها مجموعة واحدة من وصلات إخراج المحرك ومجموعة واحدة من مدخلات تغذية المحرك الراجعة. إنها تتحكم في محور سيرفو واحد - بشكل كامل ومستقل وحصري.

"06" - الرقمان اللاحقان يحددان مستوى إخراج التيار الحالي لهذا المتغير المحدد. هذا هو مستوى "06" ضمن مجموعة 6096 أحادية المحور، ويتوافق مع نطاق محدد من تصنيفات تيار المحرك. تم تحديد المحركات المقترنة بـ H106 لهذا المستوى الحالي عند بناء الجهاز، وتم تكوين بيانات معلمة وحدة تحكم CNC وفقًا لذلك. استبدال H106 بمتغير 6096 أحادي المحور مختلف المستوى الحالي ليس استبدالًا شفافًا - فهو يتطلب تعديل المعلمات والتحقق من توافق المحرك، وليس مجرد تبديل مادي.

لا تشترك H106 في قابلية التبادل مع أي من المتغيرات ثنائية المحور أو ثلاثية المحاور في هذه الطاولة. عدد المحاور ليس معلمة قابلة للتفاوض.

المواصفات

أين تتناسب وحدة 6096 أحادية المحور عمليًا

فهم سبب استخدام الآلة لوحدات 6096 أحادية المحور بدلاً من متعددة المحاور يساعد فرق الصيانة على تأكيد حصولهم على المكون الصحيح - وتوقع عملية عزل الأعطال عند حدوث فشل.

تكوينات عدد المحاور التي لا تنقسم بالتساوي إلى اثنين أو ثلاثة. قد تستخدم آلة بأربعة محاور وحدة ثلاثية المحاور لمجموعة X/Y/Z الأساسية ووحدة أحادية المحور لمحور إضافي رابع. قد تقوم آلة ثنائية المحاور تم تكوينها خصيصًا حول وحدات أحادية المحور بدلاً من وحدة ثنائية المحاور واحدة بذلك لأسباب تتعلق بتخطيط الخزانة، أو عزل المحور المستقل، أو لأن معيار باني الآلة في ذلك الوقت فضل هذا الترتيب. في كلتا الحالتين، فإن H106 أحادية المحور ليست تكوينًا أقل أو احتياطيًا - إنها التصميم المقصود.

مجموعات المحاور حيث كان عزل الأعطال المستقل أولوية تصميم. تفشل الوحدة أحادية المحور بشكل نظيف ومستقل. عندما تتطور فيها مشكلة، يتأثر المحور الوحيد الذي تتحكم فيه فقط. بالنسبة لتكوينات آلات معينة - خاصة تلك التي لها أدوار تشغيلية مختلفة للمحاور أو حيث يكون فقدان محور واحد مع الاحتفاظ بالآخرين له قيمة تشغيلية مميزة - كان هذا الاستقلال اختيارًا هندسيًا متعمدًا.

مجموعات محاور مختلطة المستويات. في بعض الآلات، تعمل المحاور المختلفة بمحركات ذات مستويات طاقة مختلفة بشكل كبير. يمكن اختيار وحدة أحادية المحور بمستوى تيار معين لمحور واحد بينما تتعامل وحدة بمستوى مختلف مع محور آخر، مما يمنح كل محور المواصفات الحالية التي يحتاجها بالضبط. هذا أسهل في التنفيذ باستخدام وحدات أحادية المحور فردية مقارنة بالوحدات متعددة المحاور حيث تشترك جميع القنوات في نفس مستوى التيار الحالي.

في جميع هذه التكوينات، يؤدي فشل H106 إلى عرض واضح: يصبح المحور الوحيد الذي يتحكم فيه غير قابل للتشغيل بينما تستمر جميع المحاور التي تقودها وحدات أخرى في العمل بشكل طبيعي. هذا الحد الواضح للعطل هو، بحد ذاته، أصل تشخيصي.

وحدة 6096 أحادية المحور مقابل وحدة 6093 أحادية المحور: ليسا نفس الشيء

نقطة تستحق المعالجة مباشرة: تنتج سلسلة A06B-6093 أيضًا وحدات مضخم سيرفو أحادية المحور، وبالنسبة للمشترين الذين واجهوا كلا السلسلتين، فإن السؤال عما إذا كان يمكن استبدالها ببعضها البعض ينشأ أحيانًا.

لا يمكن. سلسلتا 6096 و 6093 هما جيلان مختلفان من المنتجات بأشكال مادية مختلفة، وتكوينات موصلات مختلفة، وهياكل داخلية مختلفة. قد تشترك وحدة 6096 أحادية المحور ووحدة 6093 أحادية المحور في نفس عدد المحاور، ولكن هذا هو المكان الذي تنتهي فيه التشابهات. بروتوكول الواجهة، وتوصيلات الموصلات، وأجهزة التركيب، وهيكل المعلمات في وحدة تحكم CNC كلها خاصة بالجيل. تتطلب الآلة المزودة بـ H106 وحدة H106 أو متغيرًا آخر من سلسلة 6096 كبديل لها - سلسلة 6093 ليست خيارًا.

الحالة، الضمان، والإرجاع

وحدات جديدة / أصلية تحمل ضمان لمدة 12 شهرًا. هذه وحدات إنتاج مصنع غير مثبتة، مناسبة للآلات في بيئات الإنتاج النشطة حيث تكون تغطية الضمان وأصل المكون أولوية.

وحدات مجددة تم اختبارها تحمل ضمان لمدة 3 أشهر، تم استعادتها من معدات تم إيقاف تشغيلها أو إعادة تجهيزها وتم التحقق منها من خلال اختبار وظيفي قبل الإدراج. بالنسبة لمخزون احتياطي مخطط له أو سيناريوهات استبدال حساسة للتكلفة، توفر الوحدات المجددة التي تم اختبارها مكونًا يعمل بشكل مؤكد بتكلفة اقتناء مخفضة.

أبلغ عن الأضرار المادية، أو التسليم غير المكتمل، أو عدم تطابق الوصف في يوم الوصول أو يوم العمل التالي. الوحدات التي تم العثور عليها غير وظيفية في غضون 4 أيام من الاستلام مؤهلة للإرجاع. لا يغطي الضمان الأضرار الناتجة عن التركيب غير الصحيح، أو طاقة عطل جانب المحرك، أو أخطاء المعلمات المطبقة بعد التسليم. لا يتم قبول المرتجعات لطلبات العناصر الخاطئة أو حالات تغيير الرأي - تحقق دائمًا من لاحقة H106 من الملصق المادي على الوحدة الفاشلة قبل تقديم الطلب.

الطلب والشحن

الشحن: 2 إلى 4 أيام عمل من الدفع المؤكد، مستودع قوانغتشو.

شركات الشحن: DHL و FedEx للتسليم الدولي. يتوفر استلام من المستودع المحلي في قوانغتشو بترتيب مسبق.

الشحن المجمع: عند شراء H106 جنبًا إلى جنب مع مضخمات سيرفو أخرى، أو كابلات، أو مكونات وحدة تحكم لنفس عملية تجديد الآلة، يمكن ترتيب الشحن المجمع قبل الدفع لتقليل تكلفة اللوجستيات الإجمالية.

الدفع: تحويل بنكي T/T لجميع قيم الطلبات. يتم قبول PayPal و Western Union حتى 500 دولار أمريكي.

تكاليف الاستيراد: جميع الرسوم الجمركية والضرائب ورسوم الاستيراد في بلد الوجهة هي مسؤولية المشتري. اتصل بالفريق قبل الطلب إذا كان بلدك لديه قيود معروفة على خدمة DHL/FedEx.

أسئلة متكررة

س 1: نسخة OCR من رقم الجزء هذا تقرأ "HIO6" - كيف أعرف على وجه اليقين ما إذا كان "I" هو الحرف I أم الرقم 1، و "O" هو الحرف O أم الرقم 0؟

 الطريقة الموثوقة لحل هذه المشكلة هي النظر إلى الملصق المادي على الوحدة المثبتة أو الفاشلة تحت إضاءة جيدة باستخدام مكبر إذا لزم الأمر. يستخدم اصطلاح رقم الجزء الخاص بـ FANUC الأرقام فقط بعد الحرف H في لاحقات مضخم السيرفو - لا تظهر أحرف أبجدية في هذا الموضع. إذا كان الملصق الخاص بك يقرأ "HIO6"، فإن كلا الحرفين الغامضين رقميان: "I" هو الرقم 1 و "O" هو الرقم 0، مما يجعل رقم الجزء الصحيح H106. طريقة تأكيد ثانوية هي النظر إلى رقم الجزء الكامل على الملصق: A06B-6096-H106 يحتوي على ستة أمثلة منفصلة للرقم صفر ومثال واحد للرقم 1، وكلها يمكن أن تظهر كنظائرها الحرفية في ظل ظروف OCR سيئة. عادةً ما يؤدي الرجوع إلى سلسلة الملصق الخاصة بك مقابل التنسيق الصحيح المعروف A06B-6096-H106 إلى حل أي غموض متبقٍ. إذا كان الملصق على الوحدة غير قابل للقراءة حقًا، فإن بيانات معلمة السيرفو في ذاكرة وحدة تحكم CNC تشفر نوع المحرك الذي تم تثبيته، وقراءة المعلمات ذات الصلة من شاشة وحدة التحكم يمكن أن تؤكد المتغير الصحيح.

س 2: تستخدم آلتي H106 واحدة و H302 واحدة في نفس خزانة المحرك. فشل محور H106. هل يجب أن أستبدل H106 فقط، أم أتحقق مما إذا كان H302 قد يتأثر أيضًا؟

استبدل H106 كإجراء أساسي. في تكوين خزانة حيث تعمل وحدة أحادية المحور ووحدة ثلاثية المحاور بشكل مستقل، فإن عطلًا في H106 معزول كهربائيًا عن H302 بحكم بنية الوحدة المنفصلة - تشترك في مصدر طاقة AC ولكن مراحل المحرك الفردية تعمل بشكل مستقل. ما لم يتضمن حدث الفشل حدثًا ماديًا مثل زيادة في الطاقة، أو تسرب سائل تبريد، أو تفريغ كهربائي يمكن أن يؤثر على وحدات متعددة في وقت واحد، فإن H302 الذي يخدم المحاور السليمة لا يتطلب استبدالًا. بعد تثبيت بديل H106، قم بتشغيل جميع المحاور من خلال دورة انتقال كاملة بسرعة تغذية مخفضة قبل العودة إلى الإنتاج، مع مراقبة أي رموز إنذار أو سلوك غير طبيعي على محاور H302 - هذا يؤكد أن حدث الطاقة الذي تسبب في فشل H106 لم يترك ضررًا كامنًا في الأجهزة المجاورة. إذا عملت جميع المحاور بشكل نظيف، فمن شبه المؤكد أن H302 لم تتأثر.

س 3: هل A06B-6096-H106 هو نفس A06B-6096-H104؟ تبدو متشابهة وقد رأيت كليهما مذكورين في وثائق لنفس سلسلة الآلة.

H106 و H104 هما متغيران مرتبطان ولكنهما مميزان ضمن مجموعة 6096 أحادية المحور. الرقم "1" الرائد في كلتا اللاحقتين يؤكد أن كليهما وحدات أحادية المحور، ولكن الأرقام اللاحقة "06" و "04" تمثل مستويات إخراج تيار مختلفة. كل مستوى مطابق لتصنيفات تيار محرك محددة، وتم تكوين معلمات وحدة تحكم CNC للمستوى المحدد المثبت عند التشغيل. استبدال H104 بـ H106 أو العكس ليس استبدالًا متماثلًا - فهو يتطلب التحقق من توافق المحرك مع المستوى البديل وتعديل معلمات السيرفو ذات الصلة في وحدة التحكم. للاستبدال المباشر للصيانة، فإن المسار الأكثر أمانًا والأبسط هو شراء H106 تمامًا كما تم تثبيته. إذا كان H104 فقط متاحًا ولا يمكن الحصول على H106، فاستشر وثائق معلمات الآلة قبل المتابعة في الاستبدال، وكن مستعدًا لإعادة ضبط المحور بعد التثبيت.

س 4: نحن نقوم بشراء A06B-6096-H106 لآلة تعمل بنوبة إنتاج واحدة. كانت الآلة موثوقة لسنوات وهذا هو أول فشل لمضخم سيرفو. ماذا يشير فشل وحدة أحادية المحور عادةً إلى بقية نظام التحكم؟

عادةً ما يكون أول فشل للمضخم بعد سنوات من الخدمة الموثوقة حدثًا محليًا بدلاً من إشارة إلى تدهور أوسع للنظام. مكونات مضخم السيرفو - وخاصة المكثفات الإلكتروليتية ووصلات ترانزستورات الطاقة - لها عمر خدمة محدود يُقاس بساعات التشغيل التراكمية والدورات الحرارية، ويمكن لهذه المكونات أن تصل إلى نهاية عمرها بشكل مستقل عن كل شيء آخر في الخزانة. فشل وحدة واحدة بعد تاريخ خدمة طويل يعكس على الأرجح أن H106 قد وصلت إلى نهاية دورة حياتها المكونة بدلاً من أن نظام التحكم ككل يفشل. المؤشر الأكثر إفادة هو ما يحدث بعد الاستبدال: إذا استأنفت الآلة التشغيل الطبيعي وعملت دون حوادث إضافية خلال الأشهر الستة إلى الاثني عشر التالية، فإن الفشل كان بالفعل معزولًا. إذا حدثت أعطال إضافية في وحدات أخرى أو نظام التحكم في فترة قصيرة بعد استبدال H106، فإن هذا النمط يشير إلى شيخوخة أوسع للمكثفات أو تدهور في بيئة الخزانة، ويستدعي فحصًا أكثر شمولاً لأجهزة المحرك المتبقية.

س 5: لدينا فرصة لشراء دفعة صغيرة من وحدات A06B-6096-H106 مستعملة من منشأة قامت للتو بإيقاف تشغيل عدة آلات متطابقة. هل الاستحواذ بالجملة استراتيجية سليمة لقطع غيار المحركات القديمة؟

 إنها استراتيجية سليمة مع بعض الشروط. الحصول على وحدات متعددة من مصدر معروف - خاصة مصدر يمكنك فيه التحقق من تاريخ الآلة، والظروف التي تم فيها تشغيل المحركات، وسبب إيقاف التشغيل - أكثر قابلية للتنبؤ به بكثير من شراء وحدات فردية من مصادر سوق ثانوية مجهولة بمرور الوقت. الأسئلة الرئيسية التي يجب طرحها قبل الالتزام بشراء دفعة هي ما إذا كانت جميع الوحدات جاءت من نفس جيل الآلة (مما يضمن مواصفات مستوى تيار متسقة)، وما إذا كانت أي من الوحدات قد تمت إزالتها بسبب أعطال بدلاً من إيقاف التشغيل المجدول، وما إذا كانت المحركات قد تم تخزينها في ظروف خاضعة للرقابة منذ إزالتها. الوحدات من إيقاف تشغيل مخطط له تم تخزينها جافة ومستقرة حراريًا هي عرض مختلف عن الوحدات التي بقيت في حاوية خارجية لمدة ثمانية عشر شهرًا. بالنسبة لمنشأة تشغل آلات متعددة بمحركات H106، يمكن لدفعة تم التحقق منها من مصدر واحد معروف أن توفر تغطية احتياطية لعدة سنوات بتكلفة يصعب مطابقتها من خلال المصادر الفردية - ولكن فقط إذا تم التحقق من المصدر وتاريخ التخزين بشكل كافٍ قبل الشراء.

محور واحد. سلسلة مؤكدة. جاهزة للشحن.
