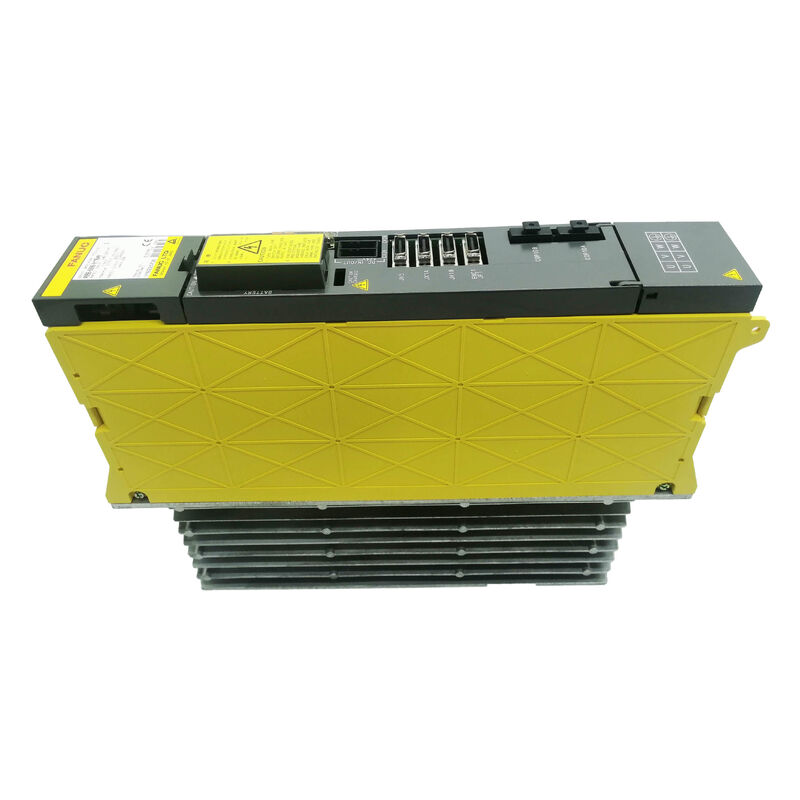

وحدة مضخم سيرفو تيار متردد FANUC A06B-6096-H206 A06B6096H206 A06B-6096-H206

FANUC A06B-6096-H206 ∙ ألفا SVM2-40/40 وحدات خدمة محورين ∙ 12.5A / 12.5A / FSSB / سلسلة 16i / 18i / 21i

رقم الجزء:A06B-6096-H206

المصنع:شركة فانوك (اليابان)

نوع المنتج:وحدة مكبرات التيار المتردد ذات المحورين

SVM2-40/40 محورين في نفس فئة التيار

A06B-6096-H206 هو SVM2-40/40 يشير تسمية 40/40 إلى أن كلتا القناتين تدفع محركات من نفس فئة التيار في قدرة متطابقة.هذا هو التكوين للآلات الآلية حيث محورين تحمل ملفات تحميل متساوية محورين تتشارك فتحة مكبر واحد في الخزانة.

تستخدم سلسلة A06B-6096 الاتصالات FSSB الألياف الضوئية بين CNC ووحدة المحرك. هذا هو الفرق الرئيسي عن سلسلة 6090 و 6066 ألفا C السابقة ،التي استخدمت سلكية واجهة PWM موازيةتستند 6096 SVM أيضًا إلى حافلة DC مشتركة يتم توفيرها بواسطة PSM المرافق (وحدة إمدادات الطاقة) ، بدلاً من تصحيح دخول AC الخاص بها كما فعلت سلسلة 6090 SVUC السابقة.هذه التغييرات الثنتين FSSB الاتصالات ومشاركة DC الحافلة تعريف 6096 كما الجيل ألفا SVM مطابقة لسلسلة 16i / 18i / 21i i أنظمة CNC.

H206 في نطاق A06B-6096 ذو المحورين

يرمز اللاحق إلى الفئة الحالية لكل قناة. H206 عند 12.5A لكل قناة هو متغير ذو سعة أعلى داخل عائلة SVM2.ل محركات المحرك المحركات التي تتطلب المزيد من التيار من أصغر SVM2، H206 هي المواصفات الصحيحة. بالنسبة لأزواج المحركات غير المتماثلة (حيث محاور L و M تدفع محركات بأحجام مختلفة) ،سيتم تحديد متغيرات SVM2 غير متماثلة مع تصنيفات مختلفة للتيار لكل قناةH206 هو للأزواج المتطابقة.

تأكيد رقم الجزء للوحدة المثبتة من ملصقها الخاص ‬ الحوافز المجاورة داخل عائلة SVM2 تختلف في الفئة الحالية.قد يبدو الشكل المادي متشابهًا لكن المواصفات الكهربائية تختلف.

المواصفات الرئيسية

الأسئلة الشائعة

س1: ما هو الفرق بين A06B-6096-H206 و H204 (SVM2-20/20) ؟

كلاهما وحدات ألفا SVM ذات محورين مع واجهة FSSB. يوفر H206 12.5A لكل قناة ؛ يوفر H204 تيارًا مقيّمًا أقل لكل قناة.يتم تحديد المتغير الصحيح من خلال التيار الاسمي لمحركات الخدمة المتصلةاستبدال H204 مع H206 على المحركات التي تتطلب تصنيف التيار الأعلى سيؤدي إلى أخطاء التيار الزائد.

س2: هل A06B-6096-H206 تتطلب مصدر طاقة PSM خارجي؟

نعم. 6096 SVM تستند إلى حافلة DC مشتركة مزودة من قبل رفيق ألفا PSM (A06B-6087 أو A06B-6088 سلسلة).يصلح PSM AC ثلاثي المراحل الواردة ويوفر الجهد المتردد لقطار DC لجميع وحدات SVM و SPM المتصلةتأكد من أن قدرة PSM تغطي الحمل المشترك لجميع الوحدات المتصلة

السؤال 3: كل من المحورين L و M تنبيه في وقت واحد. هل هذا خطأ الوحدة؟

يمكن أن تشير الإنذارات المتزامنة على كلا المحورين من وحدة SVM2 إلى عطل على مستوى وحدة (فقدان حافلة DC مشتركة أو فشل الطاقة في التحكم) أو حالة أعلى (خطأ PSM ، انقطاع الاتصال FSSB).تحقق من حالة PSM أولا وتحقق من اتصالات كابلات FSSB لهذه الوحدةخطأ PSM سيأخذ كل وحدات SVM و SPM خارج الاتصال في وقت واحد، وإنتاج إنذارات متزامنة عبر جميع المحاور.

السؤال 4: هل يتطلب استبدال A06B-6096-H206 تغييرات في معايير CNC؟

لا يلزم عادةً أي تغييرات في معايير CNC في استبدال SVM2-40/40 مماثل. يتم تخزين معايير المحور في SRAM من CNC ولا يتأثر بتبديل مكبر. بعد التثبيت,التحقق من أن تعيين محور FSSB في CNC يطابق الموقع المادي للوحدة في خزانة المحرك.

السؤال 5: من أين يأتي A06B-6096-H206؟

من خلال سوق FANUC CNC الخلفية تجار مكبرات الفا المتخصصين وشركات إصلاح CNC يحافظون على مخزون تبادل وفائض. تأكيد H206 الحائط على وجه التحديد.الاختبار الوظيفي تحت الأحمال الفعلية للمحرك على كلا القنوات هو التحقق الأكثر موثوقية من القبول.
