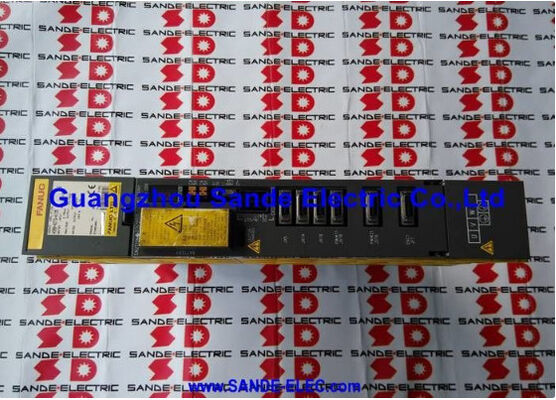

وحدة مضخم سيرفو تيار متردد FANUC A06B-6114-H103 A06B6114H103 A06B-6114-H103

فانوك A06B-6114-H103. ألفا واحد محور وحدات مكبرات الخدمة SVM1-20i 6.5A، 283339V DC، FSSB، HRV3، CNC 16i / 18i / 21i / 0i-B

نظرة عامة

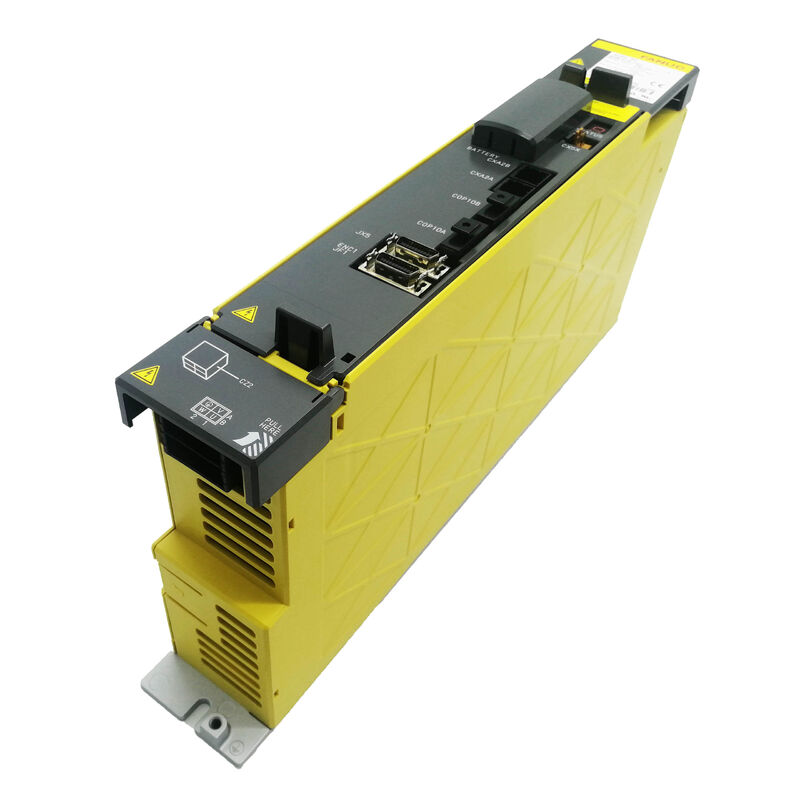

الـفانوك A06B-6114-H103هو SVM1-20i واحد المحور، وأصغر عضو التيار من الفانوك ألفا i (ai) مجموعة وحدات مكبرات الخدمة.

كخليفة للجيل الأول من A06B-6096-H102 (SVM1-20) ،ويعكس انتقال فانوك إلى بنية الخدمة من الجيل الأول التي وصلت مع أجهزة التحكم 16i/18i-B و 21i-B في أوائل 2000s ومنذ ذلك الحين أصبحت العمود الفقري لأنظمة فانوك CNC في جميع أنحاء العالم.

على أدوات الآلات التي بنيت من قبل كبرى شركات البناء في العالموخطوط النقل A06B-6114-H103 هي الوحدة المستخدمة في كل مكان يحتاج فيه محور خفيف إلى متوسط للخدمة إلى أن يتم تشغيله داخل خط القوة المشترك لنظام الخدمة ألفا i.

ويعتبر هذا الوحدة مكبر خدمة عرضه 60 مم يقع في رف نظام الخدمة ألفا إيه جنبا إلى جنب مع وحدات الأدوات الأخرى في SVM و aiSP ، وجميعها تستقطب طاقة متواصلة من مصدر الطاقة المشترك aiPS.

الملف الضيق 60 ملم هو المؤشر الفيزيائي لموقف SVM1-20i في الطرف السفلي من نطاق التيار الجاري ️ وحدات أوسع (80 ملم ، 90 ملم) تحمل تسميات SVM1-40i و SVM1-80i ذات التيار الأعلى.في تكوين مركز معالجة نموذجي، يتم خدمة محور X أو Y الذي يتم تشغيله بواسطة محرك αiS 4/5000 أو أصغر بواسطة A06B-6114-H103 ، في حين أن محور Z أو محور القوالب يتطلب عزمًا أكبر يتطلب SVM1-40i أو أعلى.

Communication between the CNC and the A06B-6114-H103 runs exclusively through FSSB — Fanuc Serial Servo Bus — a proprietary fibre-optic serial link that transmits position commands and receives feedback between the CNC's servo card and each amplifier module in the system.

يحتل كل SVM1-20i فتحة محور FSSB واحدة ؛ تحدد بطاقة servo CNC المضخم ومحركه المرفق أثناء بدء النظام عبر تسلسل مصافحة بروتوكول FSSB.

هذا يعني أن معايير خدمة CNC يجب أن تتطابق بشكل صحيح مع نوع المحرك المرفق على A06B-6114-H103 ‬ رقم محرك غير صحيح في المعلم رقم 2020 ينتج إنذار عدم تطابق المحور عند تشغيل.

الخوارزمية HRV3 التحكم الخدمة التي تعمل داخل A06B-6114-H103 هو تحسن كبير على الخوارزمية HRV2 في الجيل الأول من SVM1-20..5μs دورة حلقة السرعة) ، مما ينتج تنظيم أفضل للسرعة تحت أحمال القطع الديناميكية والتحكم في الموقف بدقة أكبر خلال مراحل التسارع والتباطؤ.

لتطبيقات CNC التي تنطوي على تحديد المواصفات عالية سرعة التغذية، مسارات سطحية معقدة ذات خمسة محاور، أو عمليات متزامنة قوية بالدوامة،الحسابات الحلقية المشددة لـ HRV3 تجعل فرقًا حقيقيًا في النهاية السطحية ودقة الموقع.

المواصفات الرئيسية

هيكل النظام ألفا i حيث تتناسب SVM1-20i

فهم دور A06B-6114-H103 يتطلب فهم كيفية بناء نظام الخدمة ألفا. النظام هو وحدات: one or more aiPS power supply modules (A06B-6110 series) rectify the incoming three-phase AC and produce the shared DC bus voltage (283–339V DC) that all the servo and spindle modules in the rack draw from.

وحدات SVM ️ SVM1 ، SVM2 ، SVM3 ️ هي مراحل المحولات التي تحول هذا الجهد المتردد لقطار DC إلى التردد المتغير ، التيار المتردد المتغير الذي يدفع محركات الخدمة.كل SVM يحتوي على وحدات ترانزستور IPM، دوائر محركات البوابات، وبطاقة التحكم في الخدمة، جميعها مغلقة في Fanuc 60mm إلى 90mm الأسرة وحدات.

يقع A06B-6114-H103 في الطرف الضيق من هذه النطاق. تنتج وحدة ترانزستور IPM 20A واحدة إصدارًا مستمرًا بقيمة 6.5A كافية لمحركات ألفا i في نطاق عزم دوران مستمر من 200W إلى 500W تقريبًا، اعتمادا على تحويل المحرك من التيار إلى عزم الدوران.

المحركات خارج هذا النطاق الحالي تتطلب SVM ذات تصنيف أعلى.

يحدد تصنيف مدخل الوحدة بـ 2.5 كيلوواط من حافلة التيار المباشر أيضًا القوة القصوى التي يجب أن يتم تحديد حجم مصدر الطاقة aiPS لتزويد هذا المحور بالإضافة إلى جميع المحاور الأخرى في النظام ،وهذا هو السبب في اختيار aiPS لآلة متعددة المحاور يتطلب جمع متطلبات الطاقة لجميع وحدات SVM و aiSP المثبتة.

FSSB: لماذا علاقة الألياف مهمة

The fibre optic FSSB link between the CNC's servo card and the A06B-6114-H103 is not merely a convenience — it is a fundamental part of why the alpha i system achieves the servo loop performance it does.

الحصانة من الضوضاء الكهربائية مثالية على رابط الألياف: لا تؤثر محركات التبديل العابرة ، وموجات إمدادات الطاقة ، وEMI من المعدات المجاورة على تيار البيانات المتسلسلة.

الرابط يحمل أوامر الموقع، أوامر الحالية، بيانات ردود الفعل،والتنبيهات النظام بين CNC وكل مكبر في معدل تحديث عالية التي ستكون مستحيلة على الأسلاك إشارة النحاس التقليدية دون درع كبيرة وانضباط تخطيط.

وبالنسبة لمثبت الجهاز، فإن FSSB يسهل أيضاً التوصيل بشكل كبير. بدلاً من الاتصالات الثقيلة التي تتطلبها بنيات الخدمة التناظرية السابقة بين CNC وكل مكبر محور،FSSB السلاسل البنفسجية المضخات معًا مع ألياف واحدة تعمل من مخرج بطاقة الحاسب الآلي إلى زوج وصلات COP10A / COP10B للوحدة الأولى، ثم من وحدة إلى وحدة أسفل السلسلة.

The CNC assigns axis numbers to modules based on their position in the chain and their response to the initialisation query — a clean architecture that supports rapid system commissioning and straightforward fault isolation.

التحكم في HRV3 حلقة السرعة وأداء المحور

يشير تسمية HRV3 على بطاقة التحكم في A06B-6114-H103 إلى التحكم في ناقل الاستجابة العالية ، الإصدار 3.

التحسن الرئيسي في HRV3 على HRV2 هو دورة تحديث حلقة السرعة: HRV3 يدير حساب السرعة في دورة 62.5μs ، مقارنة بـ 125μs في HRV2.

نصف دورة الحساب يعني أن حلقة السرعة تكتشف وتصحح انحرافات السرعة مرتين.إنتاج جهاز خدمة يستجيب لاضطرابات الحمل مثل قوى التعامل مع القطع، الاحتكاك في عكس المحور، والامتثال الهيكلي للجهاز مع استقرار أفضل بشكل ملحوظ.

النتيجة العملية هي تحسين التشطيب السطحي على القطع الملفوفة حيث يؤثر تنظيم السرعة أثناء تغييرات الاتجاه بشكل مباشر على سطح القطعة.

يسمح HRV3 أيضًا بمكاسب خدمة أعلى قبل أن يصبح الاستقرار مصدر قلق ، مما يسمح بخطأ متبع أكثر صرامة على مسارات التخطيط السريعة ومزامنة المحور الأفضل في التحركات متعددة المحاور المتداخلة.

لمصنعي الآلات الذين يحددون أنظمة الخدمة لأجهزتهم الأكثر تطلباًقدرة HRV3 من A06B-6114-H103 هي معيار مهم يميزها عن وحدات FSSB من الجيل الأول.

سياق الاستعاضة الترقية من A06B-6096-H102

A06B-6114-H103 هو بديل الجيل الأول المحدد لـ A06B-6096-H102 (SVM1-20 ، HRV2 ، الجيل الأول من FSSB).وحدتين تخدم نفس نطاق المحرك المادي وتتصل من خلال نفس طوبولوجيا الألياف FSSB، لكنها ليست قابلة للتبادل دون النظر في تكوين CNC.

يتطلب H103 مصدر طاقة من وحدات aiPS من سلسلة A06B-6110 ؛ يستقطب H102 من مصادر الطاقة القديمة من سلسلة A06B-6087/6088/6089.

Machines originally built with the H102 on the older power system cannot replace only the SVM without also addressing the power supply compatibility — a full drive system review is necessary before specifying the upgrade.

بالنسبة للآلات التي تعمل بالفعل على مصادر الطاقة aiPS من سلسلة A06B-6110 مع وحدات H102 SVM مثبتة ، فإن H103 هو بديل وظيفي مباشر.

يجب التحقق من معايير الخدمة بعد الاستبدال للتأكد من أن رقم نوع المحرك وإعدادات مكاسب يتماشى مع المحرك المثبت.

لوحات داخلية ومكونات قابلة للخدمة

A06B-6114-H103 يحتوي على لوحين رئيسيين: لوح الأسلاك A16B-2203-0691 يتعامل مع واجهة قسم الطاقة واتصالات الإدخال والخروج ،في حين أن بطاقة التحكم A16B-2101-004x FSSB تدير حساب الخوارزمية الخدمية والاتصالات بالأليافلا يتم بيع أي من اللوحات كجزء احتياطي منفصل من Fanuc ومقدمي الخدمات المعتمدين يعاملون الوحدة كوحدة الخدمة.

ومع ذلك ، هناك العديد من المكونات داخل الوحدة متوفرة بشكل منفصل ويمكن استبدالها من قبل مهندسي الخدمة المؤهلين: وحدة ترانزستور IPM 20A ، ومروحة التبريد الداخلية ،مجموعة البطارية (للاحتياطي للشفرة)، والحافلات في العاصمة.

هذه الإصلاحات على مستوى المكونات تمدد عمر خدمة A06B-6114-H103 بشكل كبير للوحدات التي عانت من فشل المكونات المعزولة بدلاً من تلف اللوحة على نطاق واسع.

الأسئلة الشائعة

س1: ما هو الفرق بين A06B-6114-H103 و A06B-6114-H104 (SVM1-40i) ؟

H103 (SVM1-20i) يحمل IPM واحد 20A ومعيار 6.5A إخراج مستمر. H104 (SVM1-40i) يحمل IPM واحد 40A ومعيار 12.5A إخراج مستمر.

إن H104 أوسع جسديًا (80 ملم مقابل 60 ملم لـ H103) ويعطي طاقة لمحركات ألفا i الأكبر αiS 8/3000 ، αiF 4/5000 ، وما شابه ذلك التي تسحب أكثر من H103 6.5A مستمرة.

تتصل كلتا الوحدتين عبر FSSB وتستخدم HRV3. تتطلب نماذج المحرك خارج النطاق الحالي لـ H103 ببساطة H104 أو وحدة ذات تصنيف أعلى ؛ لا يمكن لأي تكوين توسيع تصنيف خروج 6.5A لـ H103.

السؤال 2: ماذا يحدث إذا تم تحميل رقم نوع المحرك الخاطئ في معيار CNC رقم 2020 للمحور A06B-6114-H103؟

عدد نوع المحرك غير المتطابق يسبب إنذار SV5136 (محرك الخدمة غير السليم) عند تشغيل المحرك ، ولا يمكن تمكين المحور.

في بعض التكوينات ، قد يظهر أيضًا SV0401 (محور غير جاهز) أو SV5061 (انتشار خطأ الخدمة).

يجب أن يتوافق رقم نوع المحرك مع المحرك الفعلي المتصل ومقدار التيار المسموح به للمضخم إذا كان رقم النوع يحدد محركًا يتطلب تيارًا أكبر من H103's 6.الخروج القياسي 5A، سوف يكتشف CNC عدم التطابق.

تصحيح المعلم إلى رقم نوع المحرك الذي يتوافق مع المحرك المثبت من قائمة معايير محرك الخدمة ومضخم Fanuc ، ثم دورة الطاقة لإزالة الإنذار.

السؤال 3: هل يمكن أن يدفع A06B-6114-H103 محركًا من سلسلة beta i (βiS) ، وإذا كان الأمر كذلك ، فأي نماذج؟

نعم. H103 متوافق مع مجموعة محددة من محركات سلسلة بيتا i التي تقع ضمن 6.5A تصنيف التيار: βiS 0.4/5000، βiS 0.5/6000، βiS 1/6000، βiS 2/4000، βiS 4/4000، βiS 8/3000،و βiS 12/2000.

Beta i motors used in FSSB configurations require the alpha i amplifier series (not the separate beta i SVU amplifier units) and connect via the same encoder feedback and motor power interfaces as alpha i motors.

يختلف رقم نوع المحرك لمعلم CNC رقم 2020 لمحركات بيتا i عن إدخالات ألفا i تأكد من رقم نوع محرك بيتا i الصحيح من قائمة معايير محركات Fanuc المناسبة.

السؤال 4: A06B-6114-H103 يظهر رمز الإنذار "6" أو "ب" على شاشة LED الخاصة به

إنذار 6 على شاشة SVM1-20i LED يشير إلى ارتفاع درجة حرارة المحول. إنذار "b" يشير إلى حالة زيادة التيار على محور L و M (ملاحظة: SVM1-20i لديه محور واحد فقط ،لذلك "ب" التي تظهر على وحدة محور واحد تشير عادة إلى أن دائرة الكشف عن زيادة التيار IPM قد تم تنشيطها على مخرج محور L واحد).

بالنسبة للإنذار 6 (التسخين الزائد): تحقق من تشغيل مروحة التبريد الداخلية للوحدة، وتحقق من درجة حرارة الغرفة المحيطة، وتأكد من تدفق الهواء الكافي من خلال رف القيادة.

بالنسبة للإنذار "ب": تحقق من وجود أزرار موتر قصيرة، أو اتصال قصير في كابل طاقة المحرك، أو ترانزستور IPM معطل داخل الوحدة.

إنذار "ب" مستمر مع فصل المحرك يشير إلى عطل IPM يتطلب خدمة الوحدة.

السؤال 5: هل من الممكن استخدام A06B-6114-H103 في نظام لا يزال يحتوي على وحدات إمدادات الطاقة A06B-6087 أو A06B-6089 من الجيل الأول؟

لا، هذا هو قيود التوافق الحرجة. تم تصميم A06B-6114-H103 (SVM1-20i، الجيل الأول) خصيصا لمجموعة A06B-6110 وحدات إمدادات الطاقة aiPS.

لا يمكن تشغيله من مصادر الطاقة القديمة A06B-6087 ، A06B-6088 ، أو A06B-6089 المستخدمة مع وحدات A06B-6079 و A06B-6096 SVM من الجيل الأول.

يختلف جهد الحافلة المشتركة ، وجهد إمدادات الطاقة التحكمية ، وبروتوكولات الاتصال بالحافلة بين مصدر الطاقة ووحدات SVM بين الجيلين.لا يتم دعم خلطها في نظام محرك واحد وسوف يتسبب في فشل النظام في بدء أو تلف المكونات.

مطلوب ترقية كاملة لنظام المحرك استبدال كل من إمدادات الطاقة وجميع وحدات SVM معًا عند الانتقال من أجهزة الخدمة الأولى إلى الجيل الأول.
