سائق محرك سيرفو
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-6117-H103 |

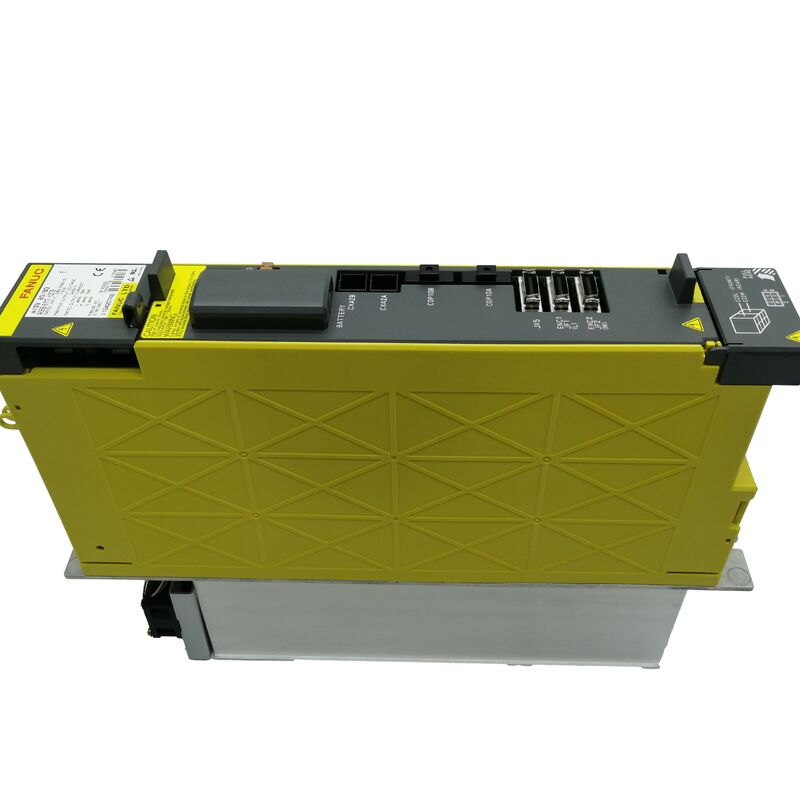

الA06B-6117-H103هو أوحدة مكبر للصوت مؤازرة Alpha i أحادية المحورحددتها FANUC على أنهاαi SV 20. في دليل صيانة αi الخاص بـ FANUC، تم إدراج مواصفات الطلب هذه في200VAC المدخلاتمجموعة مكبرات الصوت أحادية المحور، ومواصفات SVM الشائعة تربط العائلة بهاأجهزة CNC من سلسلة i (الطراز B) مع واجهة FSSB.
هذا هو نوع مكبر الصوت المستخدم حيث يحتاج الجهاز إلى قناة مؤازرة مخصصة ذات محور واحد بدلاً من وحدة مدمجة متعددة المحاور.
بالنسبة للمشتري الفني، المواصفات الرئيسية هي الفئة الحالية.
يعطي جدول مواصفات FANUC6.5 الأسلحة تصنيف الانتاج الحاليو أ20 ذروة الحد الحالي الاسميلSVM1-20i، وهي نفس الفئة الحالية التي يمثلهاαi SV 20في جدول التكوين.
يسرد FANUC أيضًا طريقة التحكم الشائعة في SVM مثلالتحكم في موجة جيبية PWM مع جسر الترانزستور (IGBT).، وهو جزء مما يمنح عائلة مكبر الصوت هذه سلوكها المتوقع في تطبيقات أجهزة CNC.
ميكانيكيًا، تضع تشكيلة αi20iالطبقة فيعرض 60 ملم، بدون زعنفة خارجيةالمجموعة وخرائط قسم الأبعاد الخارجيةSVM1-20iلالرسم التفصيلي 1 / قطع اللوحة 1 / منطقة الصيانة 1.
وهذا يجعل H103 واحدًا من تنسيقات مكبر الصوت المؤازر αi الأكثر إحكاما، والذي غالبًا ما يكون مفيدًا في الخزانات حيث تكون المساحة محدودة وتم بناء تصميم اللوحة الأصلي حول وحدات أحادية المحور أضيق.
من وجهة نظر صفحة المنتج، يتم وضع H103 في أفضل وضع كبديل خاص بالطراز لأنظمة المؤازرة FANUC αi المثبتة.
إنه ليس مكبر صوت واسع النطاق "يناسب العديد من الأجهزة" ؛ إنها محددة بوضوحمضخم مؤازر FSSB أحادي المحور من 20 فئة.
بالنسبة إلى القائمين على إعادة بناء الآلات، ومشتري MRO، وأقسام الخدمة، فإن هذا الوضوح هو بالضبط ما يجعل الجزء مفيدًا.
عندما تكون المهمة هي استعادة تحكم مؤازر مستقر دون تغيير البنية الأصلية، فإن نموذج αi الصحيح أحادي المحور يوفر الوقت ويقلل من مشكلات بدء التشغيل التي يمكن تجنبها.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A06B-6117-H103 |
| الشركة المصنعة | فانوك |
| نوع المنتج | وحدة مكبر للصوت المؤازرة |
| مسلسل | ألفا ط |
| فئة النموذج | αi SV 20 |
| تعيين SVM | SVM1-20i |
| تكوين المحور | 1-المحور |
| سلسلة الإدخال | سلسلة الإدخال 200 فولت |
| ينطبق التصنيع باستخدام الحاسب الآلي | i-Series CNC (الطراز B) مع واجهة FSSB |
| طريقة التحكم في الدائرة الرئيسية | التحكم في موجة جيبية PWM مع جسر الترانزستور (IGBT). |
| تصنيف الانتاج الحالي | 6.5 الأسلحة |
| الحد الحالي الاسمي | 20 قمة |
| فئة الإطار | بعرض 60 ملم |
| الزعنفة الخارجية | بدون زعنفة خارجية |
| رسم الخطوط العريضة | 1 |
| قطع اللوحة | 1 |
| منطقة الصيانة | 1 |
| إمدادات الطاقة الدائرة الرئيسية | ثلاث مراحل 200 إلى 240 فولت تيار متردد |
| دائرة التحكم في إمدادات الطاقة | مرحلة واحدة 200 إلى 240 فولت تيار متردد |
| انحراف الجهد المسموح به | -15% إلى +10% |
س 1: ما هو A06B-6117-H103 في تسمية الطراز الرسمي لـ FANUC؟
يحدد FANUC الجزء بأنهαi SV 20في دليل الصيانة αi. في دليل الأوصاف المصاحب، يظهر مكبر الصوت أحادي المحور ذي 20 فئة على النحو التالي:SVM1-20i، بنفس الفئة الحالية المقدرة.
تعمل هذه الإدخالات اليدوية معًا على إنشاء H103 باعتبارهمضخم سيرفو أحادي المحور Alpha i 20 فئة.
Q2: ما فئة الإخراج التي ينتمي إليها مكبر الصوت هذا ؟
يتم تعيين جدول مواصفات FANUC SVM6.5 الأسلحة تصنيف الانتاج الحاليو20 ذروة الحد الحالي الاسميإلىSVM1-20iفصل.
بالنسبة للمشترين والفنيين، هذه هي الهوية الكهربائية الأساسية لـ H103: فهو ينتمي إلى مجموعة مكبرات الصوت أحادية المحور المكونة من 20 فئة، وليس المتغيرات ذات السعة الأربعين أو ذات السعة الأعلى.
Q3: ما هو نوع واجهة CNC المرتبطة بعائلة الطراز هذه؟
تنص FANUC في مواصفات SVM الشائعة على أن عائلة مضخمات الصوت المؤازرة هذه مخصصة لهاأجهزة CNC من سلسلة i (الطراز B) مع واجهة FSSB.
وهذا مهم لأن الاستبدال الصحيح لا يتم تحديده بواسطة الفئة الحالية وحدها.
يجب أن يتطابق مكبر الصوت أيضًا مع طريقة الاتصال المستخدمة بواسطة CNC ونظام التشغيل المحيط به.
س 4: هل H103 نموذج خزانة مدمج؟
نعم، في تشكيلة αi يتم تجميعها فيفئة بعرض 60 ملم بدون زعنفة خارجية، ويربط قسم الأبعاد الخارجية طراز 20i أحادي المحور بـالرسم التفصيلي 1 / قطع اللوحة 1 / منطقة الصيانة 1.
من الناحية العملية، فإن هذا يضعها بين أجسام مضخم الصوت αi الأكثر إحكاما، وهو أمر مفيد عند العمل داخل الخزانات المصممة للوحدات الأضيق ذات المحور الواحد.
س5: ما الذي يجب التحقق منه قبل استبدال A06B-6117-H103؟
يجب على فريق الخدمة التحقق من مواصفات الطلب الدقيقة على مكبر الصوت المثبت، والتأكد من بنية αi المستندة إلى FSSB بالجهاز، والتأكد من أن الاستبدال يطابق المتطلبات الأصلية ذات المحور الواحد المكونة من 20 فئة.
ومن الحكمة أيضًا التأكد من ملاءمة اللوحة وحالة التبريد المحيطة.
في أنظمة مؤازرة FANUC، تعد مطابقة فئة مكبر الصوت الدقيقة واحدة من أكثر الطرق أمانًا لتجنب أعمال التشغيل الممتدة بعد التثبيت.
