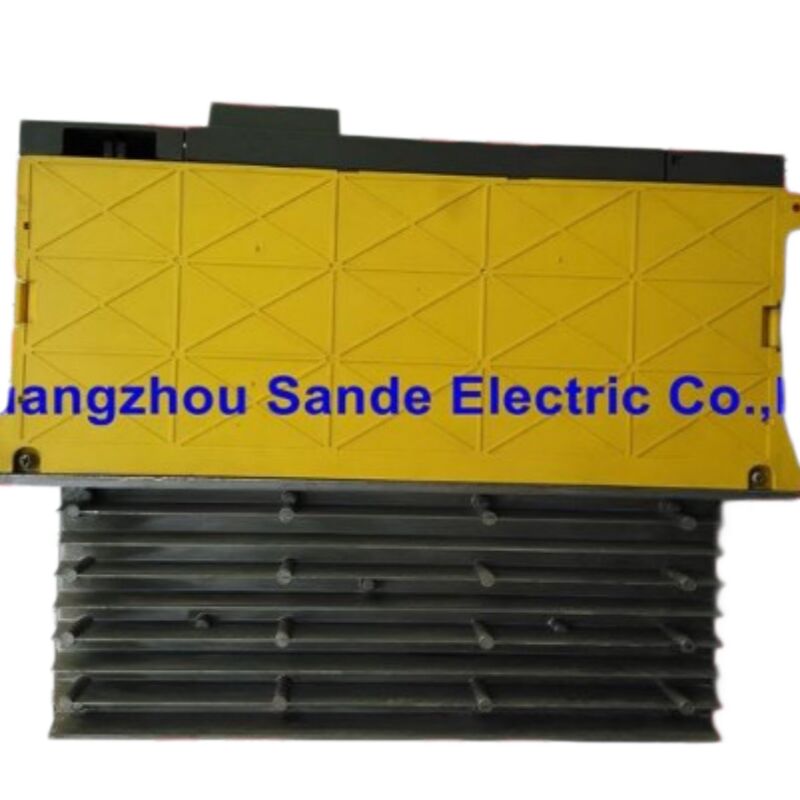

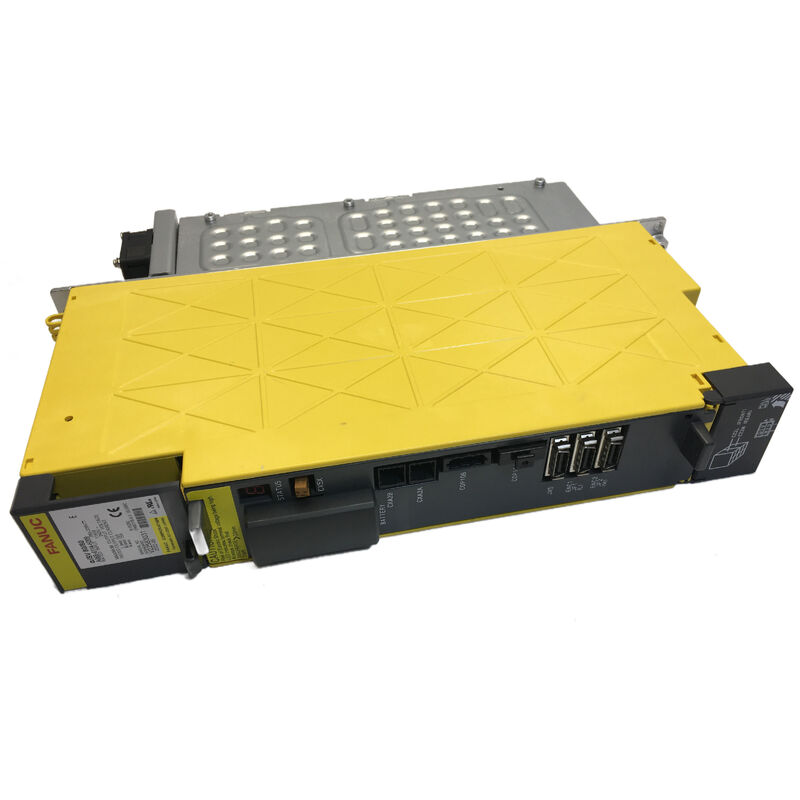

FANUC A06B-6114-H109 — Alpha i SVM1-360i، أكبر وحدة أحادية المحور في سلسلة 6114

بعض وظائف استبدال محركات السيرفو تكون مباشرة. ثم هناك SVM1-360i.

يشغل A06B-6114-H109 قمة سلسلة FANUC 6114 alpha i: خرج مصنف 115 أمبير، ثلاث وحدات ترانزستور IGBT داخلية بقوة 400 أمبير، بصمة خزانة 150 مم، وتسمية SVM1-360i — مما يعني فئة التيار 360 في عائلة وحدات المحور الواحد alpha i. تم تصميمه للمحاور الأساسية ذات المتطلبات الأعلى في مراكز التشغيل الكبيرة: النوع الذي يقود طاولات دوارة كبيرة الحجم، أو منصات ثقيلة، أو رؤوس طحن كبيرة الحجم حيث تتجاوز متطلبات تيار المحرك ما يمكن أن توفره محركات النطاق المتوسط.

الحصول على هذه الوحدة بشكل صحيح وشحنها بسرعة هو ما يحافظ على إنتاج آلة عالية القيمة بدلاً من الانتظار. Sande Electric تخزن A06B-6114-H109 بحالة جديدة ومفحوصة مستعملة، وترسلها في جميع أنحاء العالم في غضون 0-3 أيام عمل.

Alpha i SVM: بنية مختلفة عن Beta SVU

أي شخص يبحث عن محركات سيرفو FANUC عبر أجيال متعددة من المنتجات سيلاحظ انقسامًا هيكليًا أساسيًا. عائلة beta SVU — سلسلة 6093 المغطاة في مكان آخر في كتالوجنا — هي وحدات مستقلة. كل منها له مزود طاقة مدمج خاص به، ويحول التيار المتردد الوارد مباشرة، ويتم تركيبه بشكل مستقل حيثما يتوفر التيار المتردد. يمكن أن تعيش beta SVU على الجانب المقابل من الآلة من بقية مكدس المحركات لأنها تحمل طاقتها الخاصة.

A06B-6114-H109 هو بنية مختلفة تمامًا. كـ SVM — وحدة سيرفو — لا تحتوي على مزود طاقة. إنها تقبل طاقة ناقل DC من وحدة aiPS (Alpha i Power Supply) مشتركة، والتي تحول التيار المتردد ثلاثي الطور الوارد إلى جهد وصلة DC الذي تسحبه جميع وحدات SVM على هذا الناقل. وحدة aiPS واحدة (أو في التركيبات ذات الطلب العالي، وحدتان aiPS بالتوازي) تغذي ناقل DC؛ وحدات SVM ووحدات المغزل الفردية تستفيد من هذا الناقل لطاقة الخرج الخاصة بها.

هذه البنية لها نتيجتان مباشرتان. أولاً، يجب تثبيت A06B-6114-H109 في خزانة محركات تتضمن وحدة aiPS متوافقة — عادةً وحدة مزود طاقة من سلسلة A06B-6110 أو A06B-6111 ذات تصنيف طاقة مستمر كافٍ للحمل الإجمالي على الناقل. ثانيًا، يؤدي فشل وحدة aiPS إلى إيقاف تشغيل كل وحدة SVM على هذا الناقل في وقت واحد، بينما في نظام beta SVU، يؤثر فشل مزود الطاقة لوحدة مستقلة على هذا المحور فقط. كلا البنيتين لهما حالات استخدام مشروعة؛ يتم اختيار بنية ناقل SVM حيث يتم تجميع محاور متعددة عالية الطاقة معًا وحيث تفوق كفاءة مزود الطاقة ومعالجة التجديد المركزية المرونة الموضعية للوحدات المستقلة.

مكان SVM1-360i في نطاق وحدات 6114 Alpha i

تمتد سلسلة 6114 عبر مجموعة واسعة من فئات التيار، وكلها تشترك في نفس واجهة الألياف الضوئية FSSB ونفس البنية الأساسية. وحدات المحور الواحد تتقدم عبر فئات تيار متزايدة الحجم:

• SVM1-20i (H101) — 6 أمبير مصنف، عرض 60 مم، أخف محركات alpha i
• SVM1-40i (H102/H103) — 11 أمبير مصنف، عرض 60 مم
• SVM1-80i (H105) — 19 أمبير مصنف، عرض 60 مم، وحدة IGBT واحدة بقوة 100 أمبير
• SVM1-160i (H106) — IGBT أكبر، نطاق متوسط إلى عالٍ
• SVM1-360i (H109) — 115 أمبير مصنف، عرض 150 مم، ثلاث وحدات IGBT بقوة 400 أمبير — أعلى وحدة محور واحد في العائلة

القفزة من H106 إلى H109 كبيرة. SVM1-360i بعرض 150 مم — ضعف ونصف عرض أصغر وحدات 60 مم — ويحتوي على ثلاث وحدات ترانزستور IGBT مصنفة بـ 400 أمبير لكل منها، مرتبة في تكوين متوازي لتوفير قدرة خرج مستمرة مجمعة تبلغ 115 أمبير. هذه الوحدة هي السقف المادي والكهربائي لنطاق SVM alpha i أحادي المحور. إنها تتوافق مع أكبر محركات سيرفو alpha i من FANUC: محركات من فئة α50i/3000 و αC50 التي تظهر على المحاور الأساسية الأكثر تطلبًا لمعدات التشغيل الآلي كبيرة الحجم.

المواصفات الفنية

بنية الثلاثة IGBT وماذا يعني ذلك للصيانة

تستخدم معظم وحدات alpha i SVM في فئات التيار الأصغر وحدة ترانزستور IGBT واحدة. تستخدم SVM1-80i (H105) ترانزستورًا واحدًا بقوة 100 أمبير؛ وحدات النطاق المتوسط تتقدم عبر أجهزة فردية متزايدة الحجم. SVM1-360i مختلفة: ثلاث وحدات IGBT منفصلة بقوة 400 أمبير مثبتة داخليًا وتعمل بالتوازي لتوفير قدرة تيار الخرج المجمعة.

لهذا التكوين ثلاثي الترانزستور عدة آثار. يمكن أن ينشأ خطأ التيار الزائد على محور L (رمز الإنذار 8 على LED الأمامي) أو إنذار IPM على نفس المحور (رمز الإنذار المعروض كرقم بنقطة، مثل 8.) من أي واحد من الترانزستورات الثلاثة. لا يتسبب ترانزستور واحد فاشل من ثلاثة بالضرورة في فشل خرج إجمالي فوري — قد يظهر على شكل رحلات تيار زائد متقطعة في ظل ظروف الحمل العالي قبل أن تفشل الوحدة تمامًا. التعرف على هذا النمط مبكرًا يتجنب توقفًا مفاجئًا وصعبًا.

تعمل مروحة التبريد الداخلية والمروحة الخارجية على المشعاع على حد سواء وظائف حاسمة. عند طاقة دخل مقدرة تبلغ 26 كيلو واط، يولد التشغيل المستمر بأحمال تيار عالية حرارة كبيرة. مروحة المشعاع الخارجية هي المكون الأساسي لإدارة الحرارة لوحدات IGBT — فشلها عادةً ما يؤدي إلى تشغيل رمز الإنذار F (توقف مروحة التبريد الخارجية) على LED الأمامي قبل حدوث تلف حراري. التحقق من كلتا المروحتين أثناء الصيانة المجدولة، وتوفر مجموعات المراوح كقطع غيار استهلاكية، هو ممارسة جيدة على أي آلة تشغل SVM1-360i على محور أساسي ذي دورة عمل عالية.

إصدارات البرامج: #J006 و #N

يتوفر A06B-6114-H109 في التكوين الأساسي واثنين على الأقل من إصدارات البرامج الموثقة: #J006 و #N. تشير هذه اللواحق إلى خيارات برامج المصنع المثبتة في بطاقة التحكم، والتي تحدد عادةً ميزات مثل معالجة ردود الفعل عالية الدقة، وإصدارات خوارزمية HRV المحددة، أو مجموعات المعلمات الخاصة بالتطبيق لتطبيقات معينة للمحركات وأدوات الآلات.

للاستبدال المماثل لوحدة موجودة على آلة حالية، يجب أن يتطابق الإصدار مع ملصق الوحدة الأصلية قدر الإمكان. في معظم الحالات، لا يتسبب استبدال H109 الأساسي بإصدار #J006 أو #N (أو العكس) في أخطاء أجهزة فورية، ولكنه قد يتطلب تعديلات في المعلمات إذا تم تكوين CNC خصيصًا لمجموعة ميزات الإصدار.

إذا كان ملصق الوحدة الأصلية لا يزال قابلاً للقراءة، لاحظ رقم القطعة الكامل بما في ذلك أي لاحقة قبل الطلب. إذا كانت اللاحقة غير معروفة أو كان ملصق الوحدة الأصلية تالفًا، فاتصل بنا مع طراز CNC ونوع المحرك — يمكننا تقديم المشورة بشأن الإصدار الأنسب لتطبيقك.

خيارات الحالة والمخزون

وحدات A06B-6114-H109 الجديدة من المخزون القديم هي منتجات FANUC أصلية في عبواتها الأصلية، لم يتم تركيبها مطلقًا. هذه الوحدات تحمل ضمان مستودع لمدة 12 شهرًا وتمثل الخيار الأقل خطورة للآلات في بيئات الإنتاج العالي المستمر. بالنسبة لمحرك 115 أمبير على محور تشغيل أساسي حيث يكون وقت التوقف غير المخطط له مكلفًا، فإن المخزون الجديد يستحق العلاوة.

الوحدات المستعملة المفحوصة يتم الحصول عليها من آلات تم إيقاف تشغيلها، ويتم اختبارها للتحقق من وظائف المحاور واتصال FSSB، ويتم تقديمها مع ضمان لمدة 3 أشهر. اتصل بنا لتأكيد التوفر بأي من الحالتين قبل الطلب — مخزون وحدات alpha i عالية التيار يتحرك بسرعة.

الطلب والدفع والشحن

شحن عالمي عبر DHL و FedEx في غضون 0-3 أيام عمل من الدفع المؤكد. شحن مجمع متاح للطلبات متعددة العناصر.

خيارات الدفع:

• تحويل بنكي (T/T) — جميع قيم الطلبات
• PayPal — الطلبات حتى 500 دولار أمريكي
• Western Union — جميع قيم الطلبات

رسوم الاستيراد والضرائب المحلية هي مسؤولية المشتري عند الوجهة.

الضمان والإرجاع

يتم قبول الإرجاع للوحدات التي تصل تالفة، أو غير مكتملة، أو غير موصوفة، أو غير وظيفية مؤكدة في غضون 4 أيام من الاستلام. يجب إعادة الوحدة في حالتها الأصلية مع بقاء ملصق الضمان سليمًا؛ شحن الإرجاع هو مسؤولية المشتري. لا يغطي الضمان الأضرار الناتجة عن التركيب غير الصحيح، أو مزود الطاقة غير المتوافق، أو الأضرار المادية بعد التسليم.

أسئلة متكررة

س1: الملصق على A06B-6114-H109 هو SVM — هل هذا يعني أنها تحتاج إلى وحدة مزود طاقة منفصلة؟ وما هو المتوافق؟

ج: نعم. على عكس وحدات FANUC beta SVU التي تحتوي على مزود طاقة مدمج، فإن SVM1-360i هي وحدة متصلة بالناقل تأخذ طاقة DC الرئيسية الخاصة بها من وحدة aiPS (Alpha i Power Supply) مشتركة. تقوم وحدة aiPS بتقويم التيار المتردد الوارد والحفاظ على ناقل DC الذي تسحبه جميع وحدات SVM ووحدات مضخم المغزل على هذا الناقل. بالنسبة لوحدة SVM1-360i واحدة، يجب وجود وحدة aiPS متوافقة في نفس خزانة المحركات ويجب أن يكون لديها تصنيف طاقة مستمر كافٍ لتغطية طاقة الدخل المقدرة بـ 26 كيلو واط لهذه الوحدة بالإضافة إلى أي وحدات أخرى تشترك في نفس الناقل. سلسلة A06B-6110 و A06B-6111 هي عائلات aiPS النموذجية المستخدمة مع وحدات 6114 SVM. إذا كانت وحدة aiPS مثبتة بالفعل وتعمل في خزانة جهازك، فإن استبدال SVM1-360i فقط هو تبديل مباشر على موصلات ناقل DC.

س2: ما الذي يميز H109 عن وحدات المحور الواحد الأخرى في نطاق 6114 — وخاصة H106 — وكيف أتأكد من أيها تستخدمه آلتي؟

ج: H109 هي SVM1-360i، مصنفة بـ 115 أمبير خرج مع ثلاث وحدات IGBT داخلية، وعرضها 150 مم. H106 هي وحدة محور واحد ذات تيار أقل من نفس عائلة 6114 ولكن بتكوين IGBT أصغر وبصمة خزانة أضيق. أبسط طريقة تأكيد هي الملصق الموجود على الوحدة المثبتة — رقم قطعة FANUC وتسمية SVM (SVM1-360i لـ H109) مطبوعة مباشرة على ملصق الوحدة. إذا تمت إزالة الوحدة وكان الملصق تالفًا، تحقق من وثائق خزانة كهرباء الآلة أو شاشة معلمات CNC: يمكن لوحدات تحكم CNC من FANUC مع FSSB عرض معرفات طراز المضخم المتصل على شاشة صيانة السيرفو. ماديًا، عرض 150 مم وترتيب التبريد بمروحتين (مروحة داخلية + مروحة مشعاع خارجية) هي سمات مميزة لـ H109 وتميزها عن الوحدات الأضيق في نفس السلسلة.

س3: بعد تثبيت H109 بديل، تعرض وحدة CNC إنذار سيرفو 8 (تيار زائد للمحور L) فورًا عند تمكين المحور. ما الذي يجب التحقق منه أولاً؟

ج: يشير الإنذار 8 على LED لوحدة alpha i إلى حالة تيار زائد للمحور L اكتشفها جهاز المحركات. أول فحص هو أسلاك المحرك: افحص كابل الطاقة U، V، W من الوحدة إلى المحرك بحثًا عن أي دائرة قصر بين الأطوار أو من الطور إلى الأرض — سبب شائع للتيار الزائد الفوري عند التشغيل، خاصة إذا تم القيام بأي عمل بالقرب من كابل المحرك أثناء استبدال الوحدة. ثانيًا، تحقق من عزل لفات المحرك باستخدام جهاز قياس ميغا أوم بجهد 500 فولت بين كل طرف من أطراف المحرك والأرض؛ قراءة أقل من 1 ميغا أوم تشير إلى تدهور عزل المحرك الذي سيؤدي إلى تيار زائد في المحرك بغض النظر عن حالة المحرك. ثالثًا، تأكد من أن معلمات سيرفو CNC للمحور — خاصة رمز المحرك (المعلمة 2020) — تحدد بشكل صحيح نوع المحرك المتصل بـ H109؛ يمكن لرمز محرك غير صحيح أن يتسبب في قيام المحرك بضبط حدود التيار التي لا تتناسب مع المحرك الفعلي، مما يؤدي إلى اكتشاف تيار زائد مبكر تحت أحمال التسارع العادية.

س4: هل يمكن لـ A06B-6114-H109 قيادة محركات alpha i من سلسلة αC، وليس فقط نطاق محركات αi القياسي؟

ج: نعم. تستخدم سلسلة محركات αC (alpha core) وسلسلة αi القياسية نفس واجهة تغذية راجعة للسيرفو وواجهة الطاقة من FANUC، ووحدة SVM1-360i مصممة بشكل مناسب لمحركات αC الكبيرة من فئة 50. الشرط الأساسي هو أن الحد الأقصى لطلب تيار المحرك عند نطاق الحمل والسرعة التشغيلي يقع ضمن قدرة الخرج المستمر البالغة 115 أمبير لوحدة H109. يجب تعيين معلمة رمز المحرك في CNC لطراز محرك αC المحدد قيد الاستخدام — تستخدم CNC هذا لحساب حدود التيار، وملفات التسارع، وعتبات الأعطال. توثق FANUC تعيينات رموز المحركات لمحركات αC في نفس أقسام دليل المعلمات مثل محركات αi؛ لا توجد مجموعة معلمات منفصلة مطلوبة. إذا تم تكليف الآلة في الأصل بمحرك αC محدد، فإن مجموعة المعلمات في وحدة H109 الأصلية (أو في المعلمات المحفوظة في CNC) ستحتوي بالفعل على رمز المحرك الصحيح.

س5: ماذا تشير لواحق إصدارات البرامج #J006 و #N على A06B-6114-H109، وهل يجب أن يتطابق الإصدار تمامًا للاستبدال؟

ج: تشفر إصدارات البرامج في وحدات مضخم سيرفو FANUC عادةً خيارات مثبتة في المصنع في البرامج الثابتة لبطاقة التحكم: تشمل الأمثلة الشائعة إصدارات خوارزمية HRV (High Response Vector) المحددة، وإعدادات واجهة المشفر عالي الدقة، وإضافات دعم المحركات الخاصة بالتطبيق. يشير اللاحقة #J006 عادةً إلى تركيبة محددة من ميزات برامج السيرفو الممكّنة لتطبيقات OEM لأدوات الآلات المحددة. اللاحقة #N هي علامة قياسية لإصدار البرنامج تستخدم عبر خطوط إنتاج FANUC متعددة. للاستبدال، فإن المطابقة الدقيقة للإصدار هي النهج الأكثر أمانًا — فهي تضمن أن سلوك البرنامج الثابت للوحدة الجديدة مطابق تمامًا للأصل دون الحاجة إلى أي تعديل لمعلمات CNC. في الممارسة العملية، عادةً ما يعمل استبدال إصدار بآخر ضمن نفس رقم القطعة الأساسي H109 بشكل صحيح، لأن الأجهزة متطابقة وفروق الإصدارات هي في المقام الأول في إعدادات المعلمات الافتراضية أو الميزات المتاحة بدلاً من منطق التشغيل الأساسي. ومع ذلك، إذا بعد استبدال إصدار غير مطابق، تعرض وحدة CNC تحذير تهيئة سيرفو أو يتصرف المحور بشكل غير متوقع عند التمكين لأول مرة، قارن إصدار برنامج المضخم المعروض في شاشة صيانة السيرفو في CNC بسجل تكليف الآلة واضبط أي معلمات متأثرة وفقًا لذلك. اتصل بنا إذا كنت بحاجة إلى تأكيد توفر الإصدار قبل الطلب.
