| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-6114-H207 |

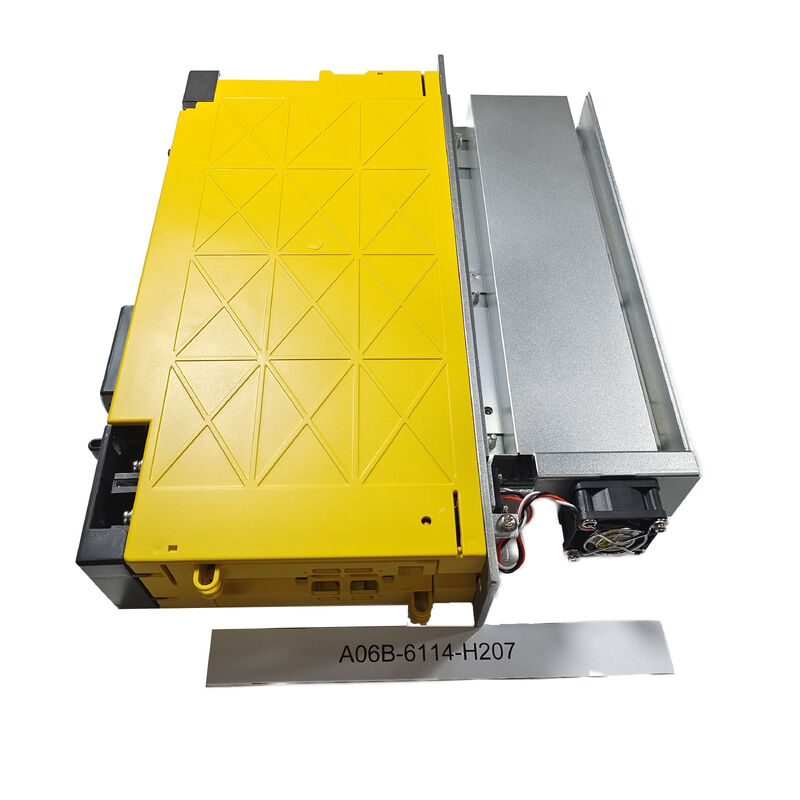

الـA06B-6114-H207هووحدة FANUC Alpha i لتعزيز الخدمة ذات المحورينتم تحديدها في مجموعة مكبرات αiαi SV 40/40، مما يتوافق معSVM2-40/40iفئة.
إنها تنتمي إلىسلسلة مدخلات 200 فولتويستخدم معأجهزة CNC من سلسلة i (نموذج B) من خلال واجهة FSSB، والذي يضعها مباشرة في الهندسة المعمارية αi وحدات الخدمة الرئيسي للسيطرة على آلة الأدوات.
يتم اختيار هذا النموذج عادة عندما تحتاج الآلة إلى مكبر حقيقي ذو محورين في نظام متوازنالفئة الحالية 40/40بدلاً من مزيج محور مختلط. في العمل العملي للخدمة، هذا مهم لأن H207 ليست مجرد وحدة محرك مشابهة المظهر.هو مكبر ذو محورين محدد مع قدرة متساوية على كل من قنوات L و M.
هذا يجعلها مفيدة بشكل خاص حيث يعتمد تصميم الآلة الأصلي على الحفاظ على هيكل خدمة ذو محورين متطابق دون تغيير تخطيط الخزانة أو التوازن الكهربائي على جانب المحور.
تصفيفات FANUC أيضاً تضع هذا المضخمعرض 60 ملم، ذو زعانف خارجيةمجموعة وحدات، معرسم المخطط 2,لوحة مقطوعة 2، ومنطقة الصيانة 1.
بالنسبة للمشترين وفرق الصيانة، هذا أمر ذو قيمة لأن التطابق الكهربائي الصحيح ليس سوى جزء من المهمة.البديل يحتاج أيضا إلى أن تناسب الحجرة الأصلية وترتيب التبريد نظيفا.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A06B-6114-H207 |
| المصنع | فانوك |
| نوع المنتج | وحدة مكبر الخدمة |
| السلسلة | ألفا i |
| فئة نموذجية | αi SV 40/40 |
| تعيين SVM | SVM2-40/40i |
| تكوين المحور | محورين |
| سلسلة المدخلات | سلسلة مدخلات 200 فولت |
| CNC المطبق | سلسلة i CNC (نموذج B) مع واجهة FSSB |
| طريقة تحكم الدوائر الرئيسية | التحكم في PWM الموجة الجانبية مع جسر الترانزستور (IGBT) |
| التيار المعدل للخروج على محور L | 13 الأسلحة |
| الحد الأقصى للتيار الاسمي في محور L | 40 قمة |
| التيار المعدل للخروج على محور M | 13 الأسلحة |
| الحد الأقصى للتيار الاسمي في المحور M | 40 قمة |
| فئة الإطار | عرض 60 ملم |
| الزعانف الخارجي | مع زعانف خارجية |
| رسم المخطط | 2 |
| لوحة مقطوعة | 2 |
| منطقة الصيانة | 1 |
| إمدادات الطاقة الدائرة الرئيسية | ثلاثي المراحل 200 إلى 240 فاكس |
| إمدادات الطاقة لدائرة التحكم | من 200 إلى 240 فاكس في مرحلة واحدة |
| الانحراف المسموح به من الجهد | -15% إلى +10% |
س1: ما هو بالضبط A06B-6114-H207 في مجموعة FANUC؟
انهاوحدة مكبر الخدمة Alpha i ذات المحورينالتي تعرّف عليها FANUC على أنهاαi SV 40/40في دليل التشغيلSVM2-40/40iفي دليل الوصف
هذا يعني أن الوحدة مصممة لدفع محورين من جسم مكبر واحد وليس محور واحد وليس ثلاثةهذا التمييز مهم لأن عدد المحاور هو واحد من عمليات التحقق الأساسية من التوافق.
س2: ما هي الفئة الحالية لهذا المضخم؟
يوضح جدول مواصفات FANUC's SVMمحور L عند 13 ذراع مع حد 40 Apeak الحالي الاسميومحور M عند 13 ذراع مع حد 40 Apeak الحالي الاسميمن الناحية الصناعية، هذا يضع H207 بشكل مربع في فئة 40/40 محورين.
إنها معلومات مفيدة للمشتري الفني لأنها تفصل هذا الطراز عن الاختلافات القريبة 20/40 و 40/80 و 80/80 التي قد تبدو متشابهة في الخزانة ولكن ليست هي نفسها كهربائيا.
س3: ما واجهة CNC تستخدم هذه الوحدة؟
دليل وصف FANUC ينص على أن المواصفات المشتركة لهذه المجموعة SVM تنطبق علىأجهزة CNC من سلسلة i (النموذج B) مع واجهة FSSBتفاصيل الواجهة مهمة
في أعمال الخدمة ، لا يتم تعريف مكبر صحيح فقط من خلال فئتها الحالية ؛ يجب أن يتطابق أيضًا مع بنية الاتصال CNC التي بنيت حولها الآلة في الأصل.
السؤال 4: ما الذي يجب التحقق منه قبل طلب أو تثبيت جهاز H207؟
يجب على الفني تأكيد رقم الجزء الدقيق على الوحدة المثبتة، والتحقق من أن الآلة تستخدم البنية الفعلية αi/FSSB وتأكد من أن تخطيط الخزانة يطابق60 ملم في العرض، ذو زعانف خارجيةأسلوب الإطار المرتبط بهذه فئة النموذج.
ومن الممارسة الجيدة أيضا لمراجعة ظروف التبريد، المناسبة لوحة قطع خارج، وحالة الكابل قبل البدء.الأخطاء الأكثر تكلفة تأتي عادة من افتراض أن وحدة مماثلة تبدو قريبة بما فيه الكفاية.
السؤال 5: لماذا هذا النموذج ذو قيمة في صيانة CNC القديمة؟
لأنه يسمح للآلة بالحفاظ على بنيتها الأصلية للمضخم ذو المحورين دون إجبارها على إعادة تصميم الخزانة أو حلول للجهاز.عندما تم بناء آلة حول محورين 40/40 αi مكبر، الطريق الأكثر نظافة للعودة إلى الإنتاج عادة ما يكون نموذجًا صحيحًا لبدء النموذج.
هذا يقلل من عدم اليقين في التشغيل، يحمي طبقة المحرك الأصلية، ويقصر وقت حل المشاكل بعد التثبيت.
