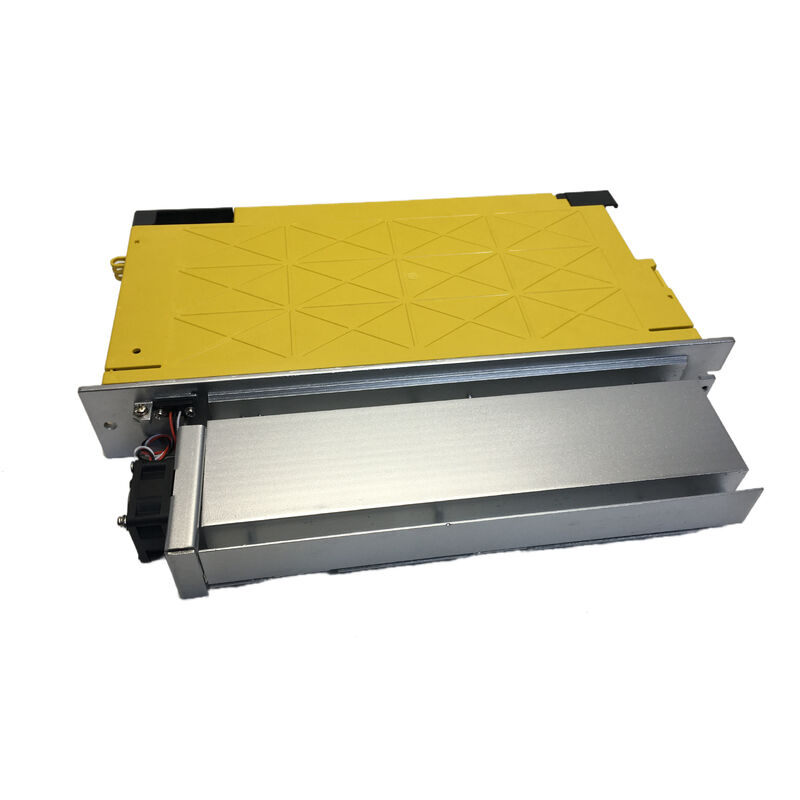

وحدة مضخم سيرفو تيار متردد FANUC A06B-6114-H304

سلسلة Alpha i | SVM3-20/20/40i | ثلاثي المحاور | واجهة FSSB | 9.5 كيلو واط

ثلاثة محاور، وحدة واحدة، لا تنازلات

تشغيل ثلاثة محاور سيرفو من وحدة قيادة واحدة هو حل أنيق - عدد أقل من فتحات الخزانة، وعدد أقل من توصيلات الطاقة، ونقاط فشل محتملة أقل في الأسلاك بين الوحدات. FANUC A06B-6114-H304 هي أكبر وحدة مضخم سيرفو ثلاثية المحاور من سلسلة Alpha i، وهي SVM3-20/20/40i، وهي الخيار المفضل عندما تحتاج محورين أصغر ومحور واحد ذو تيار أعلى إلى مشاركة غلاف مدمج واحد داخل مجموعة قيادة FANUC.

تنتمي هذه الوحدة إلى جيل مضخمات Alpha i من طراز A06B-6114 - سلسلة i ما بعد عام 2004 التي حلت محل وحدات FSSB Alpha من الجيل الأول - وتتصل بوحدات تحكم FANUC CNC عبر اتصال FSSB (Fanuc Servo Serial Bus) بالألياف الضوئية. تم العثور عليها قيد الخدمة في مراكز التشغيل، ومراكز الخراطة، وآلات EDM، والأنظمة الروبوتية المبنية حول عائلات التحكم FANUC 0i، 16i، 18i، 21i، 30i، 31i، و 32i.

المواصفات الفنية

بنية التيار 20/20/40 - المعنى العملي

يشير تصنيف "20/20/40" في اسم الوحدة إلى قصة الحمل الكاملة. يتشارك محورين وحدات ترانزستور متطابقة بقوة 20 أمبير - كل منها يوفر خرجًا مقننًا مستمرًا بقوة 6.5 أمبير - بينما يحمل المحور الثالث وحدة ترانزستور بقوة 50 أمبير وخرجًا مقننًا بقوة 13 أمبير. هذا الترتيب غير المتماثل متعمد. في مركز تشغيل ثلاثي المحاور نموذجي، تتعامل القناتان الأصغر مع محاور تغذية أخف (عادةً X و Y) بينما يقود المحور N الأكبر محورًا أثقل مثل Z، والذي يجب أن يتغلب على الجاذبية ووزن الأداة تحت حمل القطع الكامل.

يقوم بناة الآلات ومجددو أنظمة CNC بشكل روتيني بتحديد H304 بدلاً من SVM3-20/20/20i الأصغر (A06B-6114-H303) بالضبط عندما يعمل محور واحد في مجموعة ثلاثية المحاور باستمرار تحت طلب عزم دوران أعلى. الحصول على تعيين قناة التيار الصحيح - توصيل المحور ذي الحمل الأعلى بقناة N - هو أحد أولى خطوات التشغيل التي تحدد ما إذا كانت الوحدة تعمل ضمن نطاقها الحراري خلال فترة عمل.

FSSB: لماذا يغير اتصال الألياف الضوئية خزانة القيادة

ناقل سيرفو تسلسلي بالألياف الضوئية من FANUC ليس مجرد موصل مختلف - إنه نهج مختلف جوهريًا لمسار الإشارة بين وحدة تحكم CNC ووحدة القيادة.

تحمل أسلاك واجهة السيرفو التقليدية أوامر الموضع والسرعة الرقمية عالية السرعة عبر كابلات الإشارة النحاسية التي تعمل بجوار كابلات طاقة المحرك عالية التيار. يخلق هذا القرب المادي فرصًا لتداخل الضوضاء، والذي يظهر كأخطاء تتبع، وإنذارات المشفر، وأعطال محور متقطعة يصعب تتبعها وإصلاحها بشكل سيئ.

يستبدل FSSB مسار الإشارة النحاسي بالألياف الضوئية. الضوء محصن ضد التداخل الكهرومغناطيسي - يمكن لخزانة القيادة حمل كيلووات من تيار المحرك المبدل عبر مسارات الكابلات المجاورة دون أي خطر من وصول هذه الضوضاء إلى إشارات التحكم. النتيجة هي نظام سيرفو يعمل بشكل نظيف في البيئات الكهربائية القاسية: بجوار محركات المغزل، بالقرب من معدات اللحام، في نفس الخزانة مع محولات التردد.

يدعم اتصال الألياف الضوئية أيضًا التحكم في السرعة عالي الدقة (HRV) من FANUC - ميزة مستوى البرنامج الثابت التي تزيد من معدل أخذ عينات حلقة السرعة وتشدد نطاق عرض تحكم السرعة. يصبح HRV متاحًا بمجرد إنشاء رابط FSSB بدورة الاتصال الصحيحة.

وحدات تحكم CNC المتوافقة

تم توثيق A06B-6114-H304 في جداول تكوين مضخم سيرفو FSSB من FANUC للاستخدام مع سلاسل CNC التالية:

• سلسلة FANUC 0i (جميع المتغيرات بما في ذلك 0i-MB، 0i-MD، 0i-MF)
• سلسلة FANUC 15i
• سلسلة FANUC 16i / 160i
• سلسلة FANUC 18i / 180i
• سلسلة FANUC 21i / 210i
• سلسلة FANUC 30i / 300i / 300is
• سلسلة FANUC 31i / 310i / 310is
• سلسلة FANUC 32i / 320i / 320is
• وحدات تحكم FANUC Robot (R-30iA والأجيال المتوافقة)

تدعم الوحدة أيضًا محركات سيرفو من سلسلة FANUC Beta على قنوات المحور L و M، وفقًا لدليل وصف محرك سيرفو سلسلة Beta (B-65232EN). بالنسبة لمحركات سلسلة Alpha i على جميع القنوات الثلاث - بما في ذلك αi4/4000 حتى αi8/3000i - فإن H304 هو المطابق القياسي.

داخل الوحدة: ما يمكن صيانته

A06B-6114-H304 هي غلاف واحد يحتوي على تجميعين لوحة متميزين بالإضافة إلى قسم الطاقة. تتعامل لوحة الأسلاك (A16B-2203-0680) مع واجهة الطاقة؛ تدير بطاقة تحكم FSSB (A16B-2101-004x) الاتصال بالألياف الضوئية ومنطق التحكم في المحور. لا تتوفر أي من لوحات الدوائر المطبوعة كقطع غيار منفصلة - فهي جزء لا يتجزأ من الوحدة.

ما هو متاح بشكل منفصل وقابل للصيانة دون استبدال الوحدة بالكامل:

• وحدات ترانزستور IGBT فردية (وحدات 20 أمبير و 50 أمبير)
• مروحة تبريد داخلية
• حزمة بطارية (للاحتفاظ بموضع المشفر المطلق)
• مصهرات المحاور

بالنسبة لمعظم أعطال المجال - وحدة ترانزستور واحدة محترقة بسبب عطل في المحرك، أو مروحة تبريد متدهورة - فإن الإصلاح على مستوى المكون ممكن وفعال من حيث التكلفة. عادةً ما تدفع أعطال اللوحة الكاملة الاقتصاديات نحو التبادل أو تجديد الوحدة بالكامل.

ملاحظة حول متغير اللاحقة #N

A06B-6114-H304#N هي نفس الوحدة مع لاحقة مختلفة قليلاً تشير إلى تفصيل التكوين (عادةً ما يتعلق بنوع موصل التغذية الراجعة أو تكوين النسخ الاحتياطي للبطارية للمشفر). لأغراض الطلب والتوافق، فإن H304 الأساسي و H304#N متكافئان وظيفيًا عبر عائلات تحكم CNC المدعومة.

أسئلة متكررة

س 1: ما هو الفرق بين A06B-6114-H304 و A06B-6117-H304؟

كلاهما وحدات SVM3-20/20/40i ثلاثية المحاور من سلسلة Alpha i مع تصنيفات تيار متطابقة ونفس واجهة FSSB. الفرق هو جيل بطاقة تحكم الدوائر المطبوعة: تستخدم سلسلة A06B-6114 بطاقة تحكم Alpha i قياسية، بينما تم تجهيز سلسلة A06B-6117 ببطاقة تحكم قادرة على HRV (التحكم في السرعة عالي الدقة) (A20B-2101-004x). تدعم بطاقة HRV نطاق عرض حلقة سرعة أضيق للتطبيقات التي تتطلب حركة سلسة جدًا عند السرعات المنخفضة. بالنسبة لمعظم تطبيقات تشغيل الآلات CNC القياسية، تعمل H304 و H317 بنفس الطريقة - يصبح HRV ذا مغزى بشكل أساسي في تطبيقات التشكيل والطحن عالية الدقة.

س 2: هل يمكن استخدام A06B-6114-H304 مع وحدات تحكم CNC القديمة من سلسلة FANUC Alpha (غير i)؟

لا. تستخدم سلسلة A06B-6114 اتصال FSSB بالألياف الضوئية، والذي يتطلب وحدة تحكم CNC قادرة على FSSB. وحدات تحكم CNC القديمة من سلسلة Alpha التي تستخدم واجهة نحاسية من النوع A أو B لا يمكنها الاتصال بوحدات FSSB. إذا كانت الآلة تعمل بوحدة تحكم FANUC قديمة، فإن جيل المضخم الصحيح هو سلسلة A06B-6079 (واجهة من النوع A) أو A06B-6080 (واجهة من النوع B)، وليس 6114.

س 3: يجب توصيل المحاور الثلاثة - هل يمكن ترك قنوات المحاور غير المستخدمة غير متصلة؟

يعتمد على تكوين الآلة. إذا كان هناك حاجة إلى محورين فقط من وحدة ثلاثية المحاور، فيجب أن تعكس إعدادات المعلمات في FANUC بشكل صحيح أي المحاور نشطة. ترك قناة غير متصلة تمامًا دون تكوين معلمات مناسبة يمكن أن يولد إنذارات للمحاور عند التشغيل. في الممارسة العملية، تُستخدم الوحدة عادةً في الآلات التي تتطلب حقًا ثلاثة محاور من وحدة واحدة؛ استخدام وحدة ثنائية المحاور لمتطلب محورين هو الحل الأنظف إذا لم تكن القناة الثالثة مطلوبة أبدًا.

س 4: ما الذي يتسبب عادةً في فشل هذه الوحدة، وهل الإصلاح يستحق العناء؟

أكثر أوضاع الفشل شيوعًا هي تلف وحدات الترانزستور (بسبب دوائر قصر المحرك، أو أحداث التيار الزائد، أو أعطال لفات المحرك) وفشل مروحة التبريد مما يؤدي إلى تلف حراري. فشل الترانزستور هو إصلاح على مستوى المكون يكلف أقل بكثير من استبدال الوحدة. فشل المروحة، إذا تم اكتشافه مبكرًا، هو استبدال مباشر يمنع التلف الحراري الذي يجعل الوحدة غير قابلة للإصلاح. إنذارات المشفر المتعلقة بالبطارية هي عناصر صيانة، وليست أعطال - يجب استبدال بطارية النسخ الاحتياطي في جدول زمني بدلاً من الاستجابة.

س 5: تم إدراج الوحدة على أنها متوقفة - ما مدى صعوبة الحصول عليها؟

أوقفت FANUC رسميًا سلسلة A06B-6114، ولكن القاعدة المثبتة كبيرة بما يكفي بحيث يستمر سوق ثانوي نشط في توفير وحدات جديدة قديمة ومجددة معتمدة. برامج التبادل - حيث يتم إرسال وحدة معيبة وإعادة وحدة مجددة تم اختبارها - هي المسار الأكثر شيوعًا للشراء وتحمل عادةً ضمانات لمدة 12 شهرًا. عادةً ما تكون أوقات التسليم من متخصصي قطع غيار CNC ذوي السمعة قصيرة لهذا الطراز بسبب الطلب المستمر.
