سائق محرك سيرفو
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-6127-H102 |

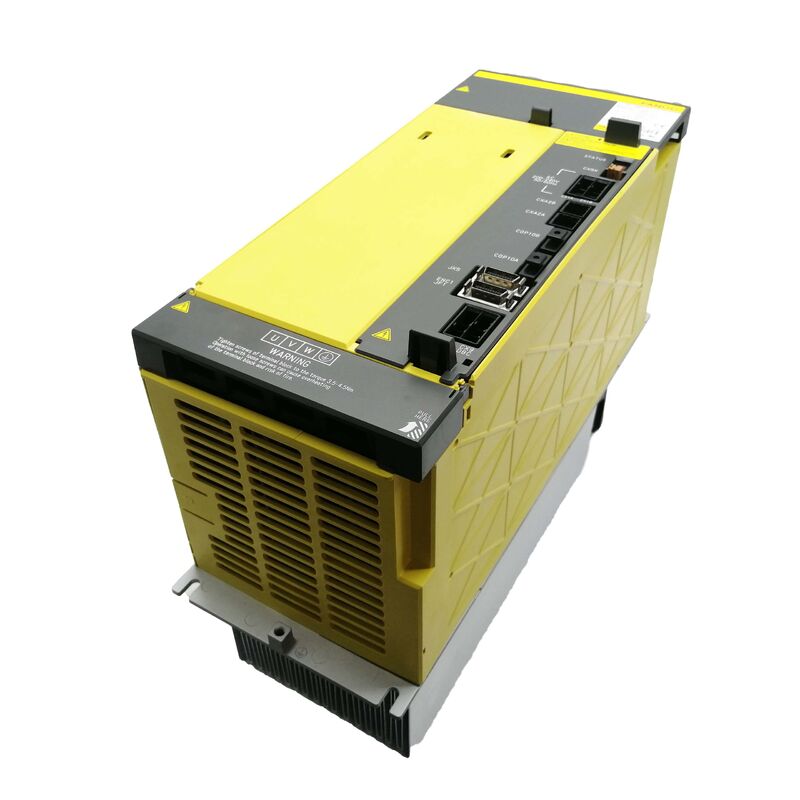

تُعد A06B-6127-H102 الوحدة الابتدائية في خط إنتاج وحدات السيرفو أحادية المحور Alpha i HV من FANUC — AiSV-10HV على منصة 400 فولت. السبب في وجودها بجانب الوحدة المزدوجة المحور H202 (التي تعمل أيضًا بـ 10 أمبير لكل قناة) واضح: ليس كل زوج محاور ينتهي به المطاف في خزانة CNC يبدأ في نفس الوقت في نفس قسم الخزانة.
عندما تضع آلة محورًا واحدًا بجهد 400 فولت في قسم خزانة بعيد — رأس دوار للمحور B، أو محرك ذيل، أو محور رابع على لوحة فرعية معزولة — فإن الوحدة المزدوجة المحور تهدر نصف أجهزتها وتكلفتها. تتطابق H102 مع الحاجة الفعلية: قناة سيرفو واحدة مُعنونة بواسطة FSSB، مُقيمة بـ 10 أمبير، على منصة 400 فولت. عندما تضيف الآلة محورًا آخر لاحقًا في هذا الموضع، تظل H102 دون تغيير؛ يحصل المحور الجديد على وحدته الخاصة.
مثل كل وحدة في سلسلة 6127، تتصل H102 بناقل التيار المستمر المشترك الذي توفره وحدة إمداد الطاقة aiPS-HV وتتواصل مع CNC عبر كابل الألياف الضوئية FSSB. يتم تعيين عنوان FSSB للوحدة في معلمات المحور الخاصة بـ CNC. يتم دعم التحكم المتجه عالي الاستجابة HRV2 و HRV3 — وهي نفس خوارزميات التحكم المتوفرة في وحدات التيار الأكبر في نفس العائلة.
| الوحدة | التيار | ملاحظات |
|---|---|---|
| H102 | 10 أمبير | هذه الوحدة — ابتدائية |
| H103 | 20 أمبير | الخطوة التالية للأعلى |
| H104 | 40 أمبير | نطاق متوسط |
| H105 | 80 أمبير | تيار عالي |
جميع المتغيرات أحادية المحور H1xx موجودة على نفس منصة 400 فولت وتتشارك نفس ناقل الخزانة. يجب أن يتطابق الاستبدال مع H102 الأصلية — تركيب وحدة ذات تصنيف أعلى يهدر التكلفة؛ لا يوجد خيار ذو تصنيف أقل في هذه العائلة
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A06B-6127-H102 |
| التسمية | AiSV-10HV |
| التيار المقنن | 10 أمبير |
| الإدخال (الرئيسي) | 400-480 فولت تيار متردد، ثلاثي الطور |
| إدخال التحكم | 200-240 فولت تيار متردد |
| الواجهة | FSSB |
| HRV | HRV2، HRV3 |
| CNC متوافق | 30i، 31i، 32i، 35i موديل A |
| الحالة | متوقف |
H202 هي الوحدة المزدوجة المحور 10 أمبير/10 أمبير. التصنيف لكل قناة متطابق، لكن الأجهزة مختلفة: تحتوي H202 على تعيينين لمحور FSSB، ومجموعتين من توصيلات طاقة المحرك، وشكل مادي أوسع. استبدال H102 بـ H202 يتطلب إعادة توصيل أسلاك المحرك وإعادة تعيين تعيين محور FSSB في معلمات CNC. هذا ليس تبديلًا بسيطًا أبدًا. استبدل بما يماثله تمامًا بنفس رقم القطعة.
نقطتان عمليتان للصيانة لهذه الوحدة:
مروحة التبريد: تآكل محامل المروحة هو آلية تآكل معروفة عبر سلسلة 6127. التغيرات المسموعة في ضوضاء المروحة — طحن، دوران متقطع، انخفاض السرعة — هي إنذار مبكر. فشل المروحة يؤدي إلى إيقاف التشغيل الحراري. وحدات المحاور المساعدة مثل H102 تتراكم عليها أحيانًا ساعات تشغيل دون نفس الاهتمام بالصيانة الذي يُعطى لمحركات المحاور الأساسية.
كابل الألياف الضوئية FSSB: غالبًا ما يتم توجيه كابلات FSSB للمحاور المساعدة عبر مسارات أطول مع نقاط انحناء أكثر. تلوث أسطح الموصلات البصرية أو تلف الكابل المادي هي أسباب أكثر شيوعًا لأعطال اتصال FSSB في المحاور المساعدة مقارنة بالمحاور الرئيسية ذات المسارات الأقصر للكابلات.
س1: تعمل كل من H102 و H202 بـ 10 أمبير عند 400 فولت — ما هو الاختلاف الفعلي؟
H102 أحادية المحور (قناة قيادة واحدة، محرك واحد). H202 مزدوجة المحور (قناتان بـ 10 أمبير لكل منهما، محركان). الأجهزة مختلفة، وتعيينات محور FSSB مختلفة، وتوصيلات المحرك مختلفة. استبدال H102 بـ H202 يتطلب إعادة توصيل الأسلاك وتغييرات في معلمات FSSB — ليس تبديلًا بسيطًا أبدًا. استبدل بما يماثله.
س2: هل يمكن لوحدات H102 و H202 مشاركة نفس وحدة إمداد الطاقة aiPS-HV؟
نعم. توفر aiPS-HV ناقل تيار مستمر لجميع محركات السيرفو في الخزانة بغض النظر عما إذا كانت الوحدات الفردية أحادية المحور H1xx أو مزدوجة المحور H2xx. تم تحديد حجم مزود الطاقة في وقت بناء الآلة لتلبية إجمالي طلب طاقة المحاور. تتعايش وحدات H102 و H202 على نفس الناقل دون مشاكل.
س3: هل يمكن استبدال H102 بالجيل الثاني A06B-6290-H102؟
من حيث المبدأ، تُعد 6290-H102 البديل المخصص لنفس التطبيق أحادي المحور بجهد 400 فولت و 10 أمبير. ومع ذلك، تعتمد التوافقية على مستوى برنامج CNC — تم تصميم سلسلة 6290 لأجيال CNC لاحقة (0i-MD، 31i-B وما بعدها). قد تقبل الآلات التي تعمل بـ 30i أو 31i موديل A محركات 6290 مع تعديلات في المعلمات، أو قد لا تقبلها. الاستبدال الأكثر أمانًا لآلة 6127-H102 هو A06B-6127-H102 مطابق حتى يتم تأكيد مسار ترقية رسمي.
س4: ما هي محركات السيرفو التي يُقصد بـ H102 قيادتها؟
محركات السيرفو الصغيرة Alpha i HV بتيار مقنن 10 أمبير أو أقل — محاور تحديد المواقع الدقيقة، والطاولات الدوارة، ومحاور الوظائف المساعدة على أنظمة CNC الكبيرة بجهد 400 فولت. يتم تحديد نوع المحرك المحدد في معلمة المحور الخاصة بـ CNC (معلمة نوع محرك السيرفو رقم 2020). تأكد من أن المعلمات المثبتة تحدد نوع المحرك الذي تم تكوين H102 لقيادته في الأصل.
س5: ما هي العلامات التي تشير إلى أن هذه الوحدة قد تقترب من الفشل؟
مروحة التبريد: التغيرات المسموعة في الضوضاء (طحن، متقطع، انخفاض السرعة) تشير إلى تآكل المحامل. مؤشر LED على اللوحة الأمامية: يشير مؤشر الإنذار المستمر إلى ضرورة التحقيق حتى لو كان المحور لا يزال يعمل. يشير التغير في اللون أو علامات الاحتراق حول الموصلات أو المشتت الحراري إلى إجهاد حراري سابق. موصلات الألياف الضوئية FSSB: افحصها بحثًا عن الغبار أو التلوث، مما يؤدي إلى تدهور جودة الإشارة البصرية قبل التسبب في أعطال اتصال كاملة.
