وحدة مضخم سيرفو AC من FANUC A06B-6093-H172 — وصف المنتج

رقم جزء واحد، فخين للتعرف الضوئي على الأحرف — ولماذا يهم ذلك عند البحث

تحدث معظم أرقام أجزاء محركات FANUC التي تسبب ارتباكًا في البحث بسبب استبدال حرف واحد: الرقم صفر الذي يتم عرضه كحرف O. A06B-6093-H172 مختلف. يحمل مشكلتين مميزتين لسوء قراءة التعرف الضوئي على الأحرف في رقم جزء واحد.

الأول مألوف — "A06B" يصبح "AO6B" و "6093" يصبح "6O93" عندما يقوم الماسح الضوئي أو الكاميرا منخفضة الدقة بقراءة الأرقام صفر كحرف O. يعكس كل عنوان لقائمة المنتجات على هذا الموقع هذا الاصطلاح لأن محركات البحث تواجه كلا السلسلتين في استعلامات العالم الحقيقي.

الثاني خاص باللاحقة لهذا الطراز، وهو أقل مناقشة. تبدأ اللاحقة "H172" بالرقم واحد — حرف، في خط FANUC الطباعي وفي العديد من خطوط الوثائق المطبوعة، يكاد يكون من المستحيل تمييزه عن الحرف الكبير I. النتيجة هي "HI72" بدلاً من "H172"، وهو بالضبط السلسلة المتغيرة التي تظهر في عنوان URL لهذه الصفحة:AO6B-6O93-HI72. إذا بحثت باستخدام هذه السلسلة ووصلت إلى هنا، فإن الوحدة التي تبحث عنها مؤكدة: إنها A06B-6093-H172، مع لاحقة رقمية بالكامل تبدأ بالرقم 1، وليس الحرف I.

هذا النمط المزدوج للارتباك يستحق الفهم قبل التحقق من جزءك مقابل الوثائق أو أوامر الشراء أو ملصقات الآلات. يمكن أن يظهر كلا النوعين من الاستبدال في نفس الأوراق — أحيانًا في أماكن مختلفة على نفس الملصق — ويمكن لكل منهما بشكل مستقل إرسال بحث المشتريات في الاتجاه الخاطئ.

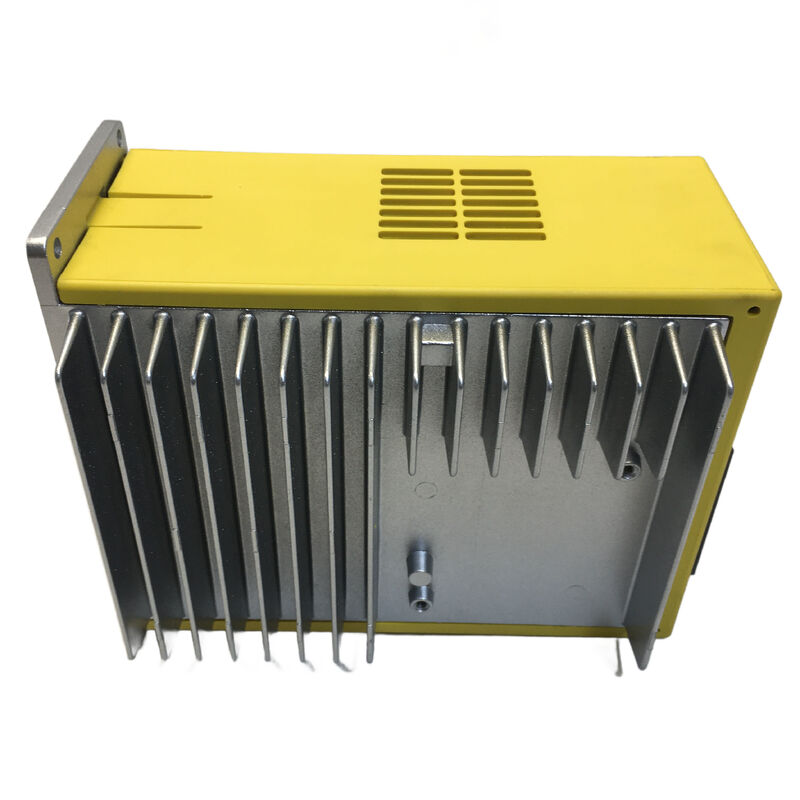

A06B-6093-H172 هو مضخم سيرفو AC أحادي المحور تم تصنيعه بواسطة شركة FANUC Corporation في اليابان، حاصل على شهادة CE، ومتوفر بحالة جديدة ومجددة تم اختبارها. الحد الأدنى لكمية الطلب: قطعة واحدة.

الدخول إلى عائلة A06B-6093: جيل مختلف عن 6096

سيلاحظ المشترون الذين قاموا بتوريد مكونات سلسلة FANUC 6096 من قبل على الفور أن A06B-6093 هو عائلة منتجات مختلفة. تشترك السلسلتان في فلسفة تصميم FANUC العامة لهذه الحقبة من معدات CNC، ولكنهما ليستا من نفس الجيل وليستا قابلتين للتبديل بأي شكل ذي معنى.

سلسلة A06B-6093 هي عائلة مضخمات سيرفو مدمجة طورتها FANUC لأنظمة وحدات التحكم CNC الخاصة بها في نفس الفترة. من حيث الحجم والبصمة المادية، وحدات سلسلة 6093 أكثر إحكامًا بشكل ملحوظ من وحدات سلسلة 6096 — تم تصميمها لتناسب تكوينات الخزائن الأكثر ضيقًا، لا سيما في أدوات الآلات الأصغر حيث كانت مساحة خزانة المحرك مقيدة بالأبعاد الكلية للآلة. الواجهة بين المضخم من سلسلة 6093 ووحدة تحكم CNC تتبع بروتوكول أمر السيرفو التناظري الشائع في أنظمة FANUC في هذه الحقبة، حيث تقوم وحدة التحكم بإخراج إشارة أمر سرعة تناظرية ويغلق مضخم السيرفو حلقة التيار بشكل مستقل.

النتيجة الحاسمة من هذه المقارنة: تتطلب الآلة المزودة بمحركات من سلسلة A06B-6093 بدائل من سلسلة A06B-6093. تستخدم سلسلة 6096، على الرغم من توافق وحدات التحكم المتداخل، تركيبات مادية مختلفة، وتكوينات موصلات مختلفة، وهندسة محركات داخلية مختلفة. لا يمكن أن تحل محل بعضها البعض.

فك تشفير اللاحقة H172

يتبع هيكل اللاحقة لمضخمات سلسلة A06B-6093 اصطلاح FANUC المعمول به، حيث تحمل الأرقام بعد H معلومات عدد المحاور ومستوى التيار.

"1" — الرقم الأول يؤكد أن هذه وحدةأحادية المحور. يتم التحكم في محور سيرفو واحد لكل وحدة مادية. على عكس الوحدات ثنائية المحور وثلاثية المحاور في سلسلة 6096، تقوم هذه الوحدة بتشغيل محرك سيرفو واحد بالضبط من مجموعة واحدة من أطراف طاقة الخرج. الآلة التي تحتوي على ثلاثة محاور يتم التحكم فيها بواسطة محركات من سلسلة 6093 ستستخدم ثلاث وحدات أحادية المحور منفصلة بدلاً من وحدة واحدة متعددة المحاور.

"72" — الأرقام اللاحقة تحدد مستوى خرج التيار لهذا المتغير المحدد. يضع مستوى "72" هذه الوحدة ضمن نطاق تيار محدد في عائلة 6093. تم تحديد المحركات المتصلة بهذا المضخم ومطابقتها مع مستوى التيار هذا من قبل باني الآلة؛ التحقق من أن الوحدة البديلة تطابق هذه اللاحقة بالضبط ضروري قبل التركيب.

فيما يتعلق بالغموض "I مقابل 1" في الوثائق: أينما واجهت "HI72" في المواد المطبوعة أو سجلات الخدمة أو أوامر الشراء أو نتائج البحث عبر الإنترنت، تعامل معها على أنها مكافئة لـ "H172". الحرف هو الرقم 1 في كل حالة — الحرف I لا يظهر أبدًا في رموز لاحقات مضخمات السيرفو من FANUC. عند تقديم طلب أو إنشاء أمر شراء، استخدم دائمًاA06B-6093-H172مع الرقم 1.

المواصفات

الآلات التي تستخدم محركات أحادية المحور من سلسلة 6093

يشير الشكل المادي المدمج والهندسة أحادية المحور لـ A06B-6093-H172 إلى فئة معينة من أدوات الآلات. يساعد فهم هذا السياق فرق الصيانة على التأكد من أنها حددت المكون الصحيح قبل استثمار الوقت وتكاليف الشحن في بديل.

مراكز التصنيع العمودية المدمجة والمطاحن الركبية. غالبًا ما استخدمت مراكز التصنيع الأصغر من أواخر الثمانينيات وأوائل التسعينيات — لا سيما الآلات التي كان عمق خزانتها مقيدًا بملف تعريف عمود الآلة — وحدات محركات أحادية المحور مدمجة بدلاً من مكدسات الوحدات متعددة المحاور. حصل كل محور على محركه الخاص، الموجود في خزانة مدمجة خلف عمود الآلة أو بجانبه.

مراكز الخراطة CNC الصغيرة. غالبًا ما استخدمت المخارط CNC ثنائية المحور ذات المساحة المحدودة للخزانة محركات سلسلة 6093 لمحوري X و Z، مع إدارة كل محور بشكل مستقل بواسطة وحدة أحادية المحور منفصلة. عندما يتطور إنذار سيرفو في أحد المحاور، يستمر المحور الآخر بشكل طبيعي، وهو بحد ذاته مؤشر تشخيصي يؤكد الهندسة أحادية المحور.

آلات CNC مخصصة ذات أغراض خاصة. وحدات الحفر، ومراكز اللولبة، والمحطات الآلية ذات الغرض الواحد من هذه الحقبة كانت تدفع أحيانًا محورًا واحدًا أو محورين عبر مضخمات سلسلة 6093، لا سيما في التكوينات التي اختار فيها باني أداة الآلة محركات من أجل الضغط على التكامل المعياري لتنسيق سلسلة 6096 الأكبر.

في جميع هذه التكوينات، يتجلى فشل H172 في فقدان كامل للوظيفة في المحور الفردي الذي يتحكم فيه. سيشير رمز الإنذار على شاشة CNC — سواء كان إنذار انحراف السرعة، أو إنذار التيار، أو إشارة عدم جاهزية المحرك — إلى هذا المحور المحدد، وتعد وحدة H172 أول مكون مادي يجب فحصه بمجرد التأكد من سلامة كابلات المشفر وأسلاك المحرك.

واقع التوريد لسلسلة 6093

تحتل سلسلة A06B-6093 مكانة خاصة في السوق الثانوية. هذه مكونات قديمة حقًا — الآلات المزودة بمحركات من سلسلة 6093 في الخدمة منذ أكثر من ثلاثة عقود في معظم الحالات. على عكس وحدات سلسلة 6096، التي أصبحت متاحة بكميات أكبر مع ترقية المرافق من وحدات التحكم من السلسلة 0 والسلسلة 10/11/12 خلال العقدين الأول والثاني من القرن الحادي والعشرين، دخلت سلسلة 6093 السوق الثانوية في وقت أبكر وبكميات إجمالية أقل.

هذا يعني أن التوفر أكثر تقلبًا وأقل قابلية للتنبؤ به مقارنة ببعض سلاسل FANUC القديمة الأخرى. متغيرات مستويات التيار المحددة مثل H172 ليست دائمًا متوفرة في المخزون في نفس الوقت، وعندما تظهر، تأتي بشكل أساسي من تفكيك الآلات ومشاريع إعادة التجهيز بدلاً من إصدارات المخزون الفائض على نطاق واسع. بالنسبة للمرافق التي تشغل آلات متعددة بمحركات من سلسلة 6093، فإن حالة الاحتفاظ بقطع غيار مؤكدة في المخزون أقوى مما هي عليه بالنسبة للمتغيرات الأكثر تداولًا — يمكن أن تكون الفترة بين "الجزء متاح" و "تم شراء الجزء من قبل شخص آخر" قصيرة.

عند تقييم H172 مجددًا كقطعة غيار أو للاستخدام الفوري، اسأل تحديدًا عما إذا كانت الوحدة قد تم اختبارها تحت حمل محاكى بدلاً من مجرد تشغيلها في تكوين اختباري. يمكن لوحدة تهيئة بشكل صحيح بدون محرك متصل أن لا تزال لديها مشاكل في مرحلة الخرج تظهر فقط تحت ظروف تحميل المحور الفعلية.

الحالة والضمان والإرجاع

وحدات جديدة / أصلية — مخزون المصنع غير المثبت. مغطاة بـضمان لمدة 12 شهرًا. بالنسبة للآلات قيد الإنتاج النشط حيث تؤثر موثوقية السيرفو بشكل مباشر على الإنتاجية، فإن المخزون الجديد يلغي عدم اليقين المرتبط بتاريخ التشغيل السابق للمكون.

وحدات مجددة تم اختبارها — تم استعادتها من آلات مفككة، وتنظيفها، والتحقق منها تحت اختبار وظيفي. مغطاة بـضمان لمدة 3 أشهر. نظرًا لعمر الآلات التي تستخدم هذه السلسلة، يمكن أن تمثل وحدة مجددة تم اختبارها جيدًا من معدات مناسبة حلاً عمليًا وفعالًا من حيث التكلفة للصيانة.

أبلغ عن الأضرار المادية أو اختلافات الوصف أو الشحنات غير المكتملة في يوم الوصول أو يوم العمل التالي. الوحدات التي تم العثور عليها غير وظيفية في غضون 4 أيام من الاستلام مؤهلة للإرجاع. لا يمتد الضمان إلى الأضرار الناجمة عن التركيب غير الصحيح، أو طاقة خطأ جانب المحرك التي يمتصها المحرك، أو تغييرات المعلمات التي تم إجراؤها بعد التسليم. لا يتم قبول الإرجاع لشراء عناصر خاطئة أو تغيير في الرأي — قم دائمًا بتأكيد رقم الجزء من الملصق الفعلي على الوحدة الفاشلة قبل الطلب.

الشحن والدفع

الإرسال: 2 إلى 4 أيام عمل من الدفع المؤكد، مستودع قوانغتشو.

شركات النقل: DHL و FedEx للتسليم في جميع أنحاء العالم. يتوفر الاستلام المحلي في مستودع قوانغتشو بترتيب مسبق.

الطلبات المجمعة: يمكن شحن مكونات متعددة — وحدات سيرفو أحادية المحور إضافية، أو لوحات تحكم، أو كابلات — معًا في شحنة واحدة. اتصل بالفريق لترتيب الشحن المجمع قبل الدفع.

الدفع: تحويل بنكي T/T لجميع قيم الطلبات. يتم قبول PayPal و Western Union للطلبات التي تصل إلى 500 دولار أمريكي.

رسوم الاستيراد: جميع الرسوم الجمركية والضرائب ورسوم الاستيراد في بلد الوجهة هي مسؤولية المشتري. يجب على المشترين في المناطق ذات التغطية المحدودة لـ DHL/FedEx تأكيد خيارات اللوجستيات قبل تقديم الطلب.

أسئلة متكررة

س 1: يظهر رقم الجزء على ملصق المحرك في جهازي "H1 72" مع مسافة — هل هذا هو نفس A06B-6093-H172، أم متغير مختلف؟

المسافة بين "H1" و "72" في سجل مطبوع أو مكتوب بخط اليد تمثل على الأرجح نفس A06B-6093-H172 — قد تؤدي عيوب طباعة الملصقات، وتنسيق المستندات، والنسخ اليدوي أحيانًا إلى إدخال مسافات ليست جزءًا من رقم الجزء الفعلي. المصدر الموثوق هو الملصق الموجود على وحدة المحرك الفعلية نفسها، والذي سيظهر اللاحقة الكاملة بدون مسافات متعمدة. إذا أظهر الملصق على الوحدة الفاشلة "H172" كسلسلة مستمرة، فهذا هو الرقم الذي يجب طلبه. إذا كان هناك غموض حقيقي في نص الملصق — على سبيل المثال، إذا كان الملصق غير واضح جزئيًا أو تالفًا — فإن الرجوع إلى بيانات معلمة السيرفو لوحدة تحكم FANUC، والتي تقوم بتشفير نوع المحرك في مجموعة معلماته، يمكن أن يساعد في تأكيد المتغير الذي تم تثبيته في الأصل.

س 2: جهازي يحتوي على أربعة محاور يتم التحكم فيها ويستخدم حاليًا أربع وحدات A06B-6093 أحادية المحور منفصلة. هل من الممكن استبدال الأربعة بوحدات متعددة المحاور بعدد أقل لتقليل تعقيد الخزانة؟

من الناحية الفنية، قدمت FANUC تنسيقات وحدات متعددة المحاور في سلاسل مختلفة، ولكن استبدال الوحدات ذات الشكل المادي والهندسة الداخلية المختلفة تمامًا عن ما تم بناء الآلة به هو تعديل كبير بدلاً من استبدال صيانة. سيتطلب تغييرات في الأسلاك، وأجهزة التركيب، وبيانات المعلمات، وربما توجيه إشارات التغذية الراجعة — نوع المشروع الذي يتطلب مشاركة هندسة تطبيقات FANUC وإعادة اختبار الآلة، وليس تبديل خزانة أثناء فترة توقف مجدولة. بالنسبة للآلات التي تعمل بشكل إنتاجي وحيث يكون الهدف ببساطة هو استبدال محرك فاشل، فإن الحصول على H172 أحادي المحور المطابق هو المسار الصحيح. مسألة توحيد الوحدات متعددة المحاور تستحق الاستكشاف إذا كانت الآلة تخضع لتجديد أوسع، ولكنها مشروع منفصل.

س 3: وجدنا "AO6B-6O93-HI72" في كتالوج مورد. هل هذا هو نفس الجزء مثل A06B-6093-H172، أم يمكن أن يكون وحدة مختلفة؟

إنها نفس الوحدة. تحتوي السلسلة "AO6B-6O93-HI72" على ثلاث استبدالات أحرف مشتقة من التعرف الضوئي على الأحرف من رقم الجزء الفعلي A06B-6093-H172: "O" الأولى في "AO6B" هي الرقم 0، و "O" الثانية في "6O93" هي أيضًا الرقم 0، و "I" في "HI72" هي الرقم 1. جميع الاستبدالات الثلاثة هي عيوب OCR متسقة من خط FANUC الطباعي. الموردون الذين يسردون المخزون تحت كلا الشكلين الصحيحين الرقميين والشكل المشتق من التعرف الضوئي على الأحرف يجعلون الجزء قابلاً للعثور عليه من خلال كلا مساري البحث — إنه يشير إلى منتج مادي واحد. عند إنشاء وثائق الشراء الخاصة بك، استخدم A06B-6093-H172 مع جميع الأحرف الرقمية.

س 4: تم تكليف جهازي في الأصل بوحدات تحكم FANUC من السلسلة 6. المحركات هي وحدات A06B-6093-H172. إذا قمنا بترقية وحدة التحكم إلى نظام FANUC أحدث، هل يمكننا الاحتفاظ بمحركات سلسلة 6093 الحالية؟

بشكل عام، لا — ليس بدون تعديلات واجهة كبيرة. تعمل سلسلة A06B-6093 على واجهة أمر سرعة تناظرية، حيث تقوم وحدة تحكم CNC بإخراج إشارة تناظرية (عادةً ±10 فولت) وتقوم المحركات بتفسيرها كمرجع للسرعة. تستخدم أنظمة CNC الحديثة من FANUC — حتى من جيل السلسلة 16/18/21 وما بعده — بشكل أساسي FSSB (ناقل سيرفو رقمي من FANUC) لاتصال السيرفو، وهي واجهة تسلسلية رقمية غير متوافقة أساسًا مع هندسة الأوامر التناظرية لمحركات سلسلة 6093. تتطلب ترقية وحدة التحكم في آلة تحتوي على محركات من سلسلة 6093 دائمًا استبدال المحركات المتزامن بسلسلة محركات ذات واجهة رقمية متوافقة. محاولة الاحتفاظ بأجهزة سلسلة 6093 مع ترقية وحدة تحكم CNC ستتطلب أجهزة واجهة تناظرية معقدة تقنيًا ومكلفة — في معظم الحالات، يكون ترقية المحرك ووحدة التحكم النظيفة أكثر عملية من محاولة سد فجوة الواجهة.

س 5: ما هي بصمة الفشل النموذجية لـ A06B-6093-H172 مع اقتراب نهاية عمرها الافتراضي، وهل هناك أي سلوك إنذار مبكر يمكننا مراقبته؟

نادرًا ما تفشل محركات سلسلة 6093 القديمة بدون بعض التغييرات السلوكية السابقة، على الرغم من أن علامات التحذير يمكن أن تكون دقيقة بما يكفي لتنسب إلى أسباب أخرى في البداية. المؤشرات المبكرة الأكثر شيوعًا تشمل تدهور تكرار تحديد المواقع للمحور تدريجيًا — يعود المحور إلى الموضع المطلوب ضمن التفاوت في معظم الأوقات، ولكن تظهر أخطاء شاذة عرضية في بيانات فحص الجودة. إنذار مبكر ثانٍ هو زيادة تكرار إنذارات السيرفو أثناء دورات التحميل الحراري: يعمل المحرك بدون خطأ خلال الجزء البارد من المناوبة، ثم يولد إنذارات انحراف السرعة أو التيار الزائد خلال فترات الإنتاج القصوى عندما تكون درجة حرارة الخزانة مرتفعة، ثم يزول من تلقاء نفسه بعد فترة راحة. هذا النمط الحراري مميز لمكونات مرحلة الطاقة التي تكون هامشية تحت الحمل ولكنها تتعافى عندما تكون باردة. مؤشر ثالث هو زيادة الضوضاء المسموعة من محرك المحور أثناء التباطؤ، والتي يمكن أن تعكس توصيل تيار غير منتظم من مرحلة خرج المحرك بدلاً من مشكلة في محمل ميكانيكي. إذا كانت أي من هذه الأنماط موجودة وتتفاقم على مدى أسابيع أو أشهر، فإن بدء عملية التوريد قبل حدوث فشل تام ينصح به بشدة — H172 ليس جزءًا يستفيد من نهج الإصلاح التفاعلي عندما تكون علامات التحذير المبكرة مرئية بالفعل.

محرك مدمج. السلسلة الصحيحة. رقم الجزء المؤكد.
