يتخيل معظم الناس آلة CNC أساسية كنظام ثلاثي المحاور - X، Y، Z. ولكن نسبة كبيرة من معدات FANUC القديمة التي تعمل في المصانع اليوم تم بناؤها بأربعة أو خمسة أو أكثر من المحاور المتحكم بها منذ البداية: محور رابع لطاولة دوارة، محور خامس لرأس مائل، محور إضافي لتغيير الأدوات الآلي، أو مغزل متزامن ثانٍ على مركز دوران. في هذه التكوينات، لا تحتوي خزانة القيادة على وحدة ثلاثية المحاور واحدة وتعتبرها مكتملة - بل تحتوي على مزيج من أنواع الوحدات المصممة والمُرتبة لتغطية العدد الكامل للمحاور.

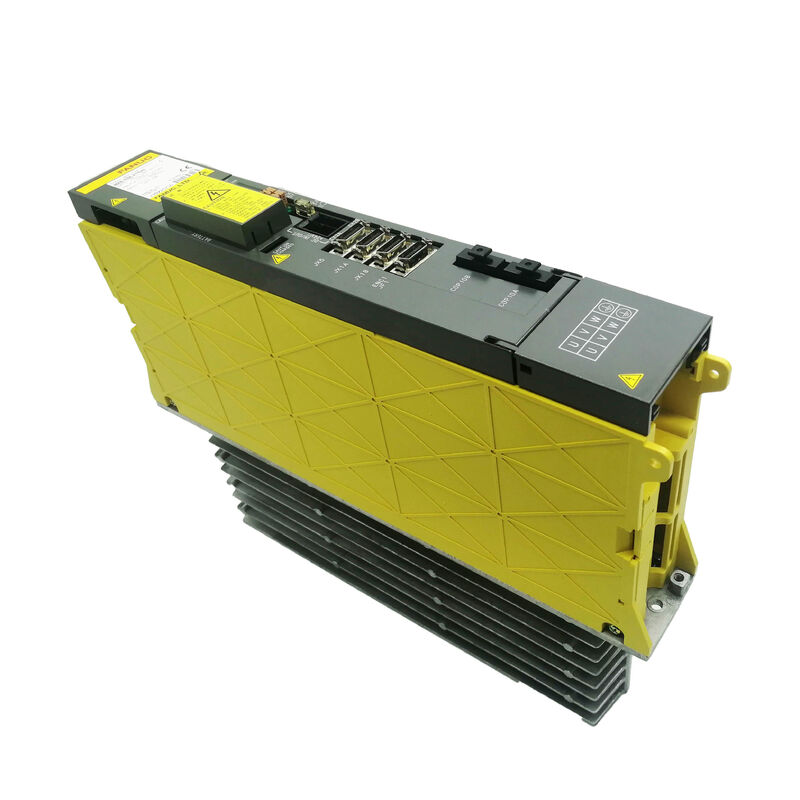

تعد A06B-6096-H207 الوحدة التي تملأ الفجوات في تلك التكوينات. كوحدة مزدوجة المحاور في سلسلة FANUC A06B-6096، تقترن بوحدات ثلاثية المحاور مثل H302 لبناء خزانات للآلات ذات أربعة أو خمسة أو ستة محاور متحكم بها - أو تعمل بمفردها في آلات ثنائية المحاور حيث تتناسب مجموعة المحاور الكاملة بشكل جيد داخل وحدة مزدوجة المحاور واحدة. إنها تخدم دورًا مختلفًا عن H302، على الرغم من أنها تأتي من نفس عائلة المنتجات.
صُنعت في اليابان، حاصلة على شهادة CE، متوفرة بحالة جديدة ومُجددة تم اختبارها. إذا كان A06B-6096-H207 هو الرقم الموجود على ملصق الوحدة الفاشلة في ماكينتك أو في وثائق الصيانة الخاصة بك، فإن هذه الصفحة تعالج وضع التوريد الخاص بك.
تنتمي كل من A06B-6096-H207 و A06B-6096-H302 إلى سلسلة FANUC A06B-6096، مما يعني أنهما تشتركان في نفس الجيل، ونفس توافق وحدة التحكم، ونفس بنية القيادة العامة. ما يفصل بينهما هو عدد المحاور المشفر في لاحقتهم ومستوى تصنيف التيار الذي يتبعها.
| النوع | تكوين المحور | مستوى التيار | الدور النموذجي في الخزانة |
|---|---|---|---|
| A06B-6096-H207 | محور مزدوج (محورين) | المستوى 07 | يملأ فتحات المحور الرابع/الخامس؛ الوحدة الوحيدة في آلات ذات محورين |
| A06B-6096-H302 | ثلاثي المحاور (3 محاور) | المستوى 02 | يغطي المحاور الأساسية الثلاثة في CNC ثلاثي المحاور القياسي |
قد تعمل آلة ذات أربعة محاور متحكم بها بوحدة H302 واحدة لمجموعة X/Y/Z الأساسية ووحدة H207 واحدة للمحور الرابع - باستخدام كلتا الوحدتين معًا لتغطية النظام بالكامل. في هذا التكوين، تمتلك الوحدتان أرقام أجزاء مختلفة ولكنهما تعملان جنبًا إلى جنب في نفس الخزانة، متصلتين بنفس وحدة التحكم. عندما تفشل H207 في مثل هذا الإعداد، تستمر المحاور الأساسية الثلاثة في العمل (إذا كانت H302 سليمة)، بينما يتوقف المحور الرابع - وهو نمط يعتبر بحد ذاته مؤشر تشخيص مفيد يشير مباشرة إلى وحدة H207.
قد تستخدم آلة ذات محورين فقط - مخرطة ثنائية المحاور بسيطة، على سبيل المثال، أو آلة بورينج متخصصة - وحدة H207 بمفردها، دون أي وحدة H302 في الخزانة على الإطلاق.
في كلتا الحالتين، البديل الصحيح هو H207، وليس H302. عدد المحاور مختلف، ومستويات التيار مختلفة، وتكوينات المعلمات في وحدة تحكم CNC مطابقة لنوع الوحدة المحدد في كل فتحة.
في نظام تسمية سلسلة A06B-6096، تحمل اللاحقة بعد H معلومتين:
"2" - الرقم الأول يؤكد أنها وحدة محور مزدوج، قادرة على قيادة محورين سيرفو بشكل مستقل من وحدة مادية واحدة مع قسم طاقة مشترك.
"07" - الأرقام اللاحقة تحدد مستوى تصنيف خرج التيار لهذا النوع. هذا يختلف عن مستوى "02" في H302، ويعكس مجموعة مختلفة من متطلبات توافق المحركات. مستوى تيار H207 مطابق للمحركات المحددة المتصلة بمحوريها؛ استخدام H207 في فتحة تم تحديدها لمستوى تيار مختلف يتطلب تغييرات في المعلمات والتحقق من التوافق، وليس مجرد تبديل مادي.
مشكلة واحدة ثابتة في توريد قطع غيار FANUC سلسلة 6096: يحتوي عنوان URL لقائمة المنتجات هذه على "AO6B-6O96-H2O7" - حيث تظهر الأصفار الرقمية كحرف O بسبب التعرف الضوئي على الأحرف لخطوط ملصقات FANUC. رقم الجزء الفعلي هو دائمًا A06B-6096-H207 مع جميع الأحرف الرقمية بعد الحرف A. عند البحث، أو مقارنة الوثائق، أو التأكيد مع مورد، تعامل مع كلا الشكلين النصيين على أنهما يمثلان نفس الوحدة.
| المعلمة | التفاصيل |
|---|---|
| رقم الجزء | A06B-6096-H207 |
| يُشار إليه أيضًا باسم | A06B6096H207 / AO6B-6O96-H2O7 (نوع OCR) |
| سلسلة القيادة | مضخم سيرفو AC من سلسلة FANUC A06B-6096 |
| تكوين المحور | وحدة محور مزدوج |
| مستوى تصنيف التيار | H207 (المستوى 07) |
| الشركة المصنعة | شركة FANUC |
| بلد المنشأ | اليابان |
| الشهادة | CE |
| عائلات وحدات التحكم المتوافقة | سلسلة FANUC 0، 6، 10، 11، 12 (واجهة سيرفو تناظرية) |
| الحالة المتوفرة | جديد (أصلي) / مُجدد تم اختباره |
| الحد الأدنى لكمية الطلب | قطعة واحدة |
| قدرة التوريد | حتى 100 قطعة/يوم |
الآلات التي تتطلب H207 تحديدًا تقع ضمن فئتين عريضتين، وفهم أي منهما ينطبق على وضعك يساعد في وضع توقعات واقعية لعملية التوريد.
آلات متعددة المحاور بتكوينات وحدات مختلطة. قد تستخدم آلة دوران بأربعة محاور مع محاور X، Z، C (تحديد موضع المغزل) ومحور مغزل فرعي وحدة H302 للمحاور الأساسية الثلاثة ووحدة H207 للمحور الرابع. غالبًا ما تقوم آلات التشغيل بخمسة محاور بتكوين رأس دوار/مائل بتوزيع تعيينات المحاور عبر وحدتين أو ثلاث وحدات من أنواع مختلفة. في هذه الخزانات المختلطة، تكون H207 دائمًا تقريبًا هي الوحدة التي تتعامل مع المحاور الإضافية - تلك التي توسع الآلة إلى ما وراء عملية ثلاثية المحاور أساسية. عندما تتوقف هذه المحاور عن العمل وتستمر المحاور الأساسية بشكل طبيعي، تكون H207 هي التركيز الفوري.
آلات ثنائية المحاور مستقلة. في مخرطة CNC مخصصة ذات محورين، أو آلة طحن ملامح، أو وحدة بورينج ثنائية المحاور، قد تكون H207 هي مضخم السيرفو الوحيد في الخزانة. في هذا التكوين، يشير أي إنذار سيرفو على أي من المحورين إلى وحدة H207 الوحيدة كالمشتبه به الرئيسي (بعد استبعاد أسباب المحرك والكابل).
في كلتا الحالتين، H207 ليست مكونًا ثانويًا أو أقل أهمية - إنها القيادة التي تعتمد عليها المحاور المتأثرة بالكامل، وفشلها يوقف تلك المحاور تمامًا كما يوقف فشل وحدة ثلاثية المحاور آلة ثلاثية المحاور.
تم إنتاج سلسلة A06B-6096 لخدمة عائلات وحدات تحكم FANUC التي كانت قيد الاستخدام النشط خلال الثمانينيات والتسعينيات. الآلات المبنية حول هذه الأجهزة كانت في الخدمة الآن لمدة تتراوح بين خمسة وعشرين إلى أربعين عامًا. تلك التي لا تزال تعمل في الإنتاج اليوم تمثل فئة محددة: معدات سليمة ميكانيكيًا، مُصانة جيدًا، غالبًا في مرافق حيث لا تبرر التكلفة الرأسمالية للاستبدال الإنتاجية المستمرة للآلة.
المكونات في هذه الآلات - المحركات، مزودات الطاقة، محركات السيرفو - تعمل تحت هذه الظروف لعقود. البعض في حالة ممتازة لأن الآلة كانت تعمل بدورات خدمة معتدلة في بيئة خاضعة للرقابة. البعض الآخر يظهر تراكم التآكل: مكثفات إلكتروليتية انحرفت عن المواصفات، IGBTs بكفاءة تبديل منخفضة، موصلات مرت عبر مئات التمددات والانكماشات الحرارية. وحدة مُجددة تم اختبارها من آلة مُفككة من طراز مماثل قد تقدم في الواقع عمر خدمة متبقي أفضل من وحدة كانت تعمل باستمرار على حافة حدودها الحرارية لمدة عشرين عامًا.
هذه الحقيقة الجيلية تشكل أيضًا السوق الثانوية. تتوفر وحدات A06B-6096-H207 بشكل أساسي عند تفكيك المعدات، أو ترقيتها بوحدات تحكم أحدث، أو تفكيكها بعد فشل كامل للآلة. العرض ليس ثابتًا أو قابلاً للتنبؤ به - يعتمد التوفر على ما دخل السوق الثانوية مؤخرًا، ويمكن أن تكون الأنواع المحددة وفيرة في شهر وشحيحة في الشهر التالي. بالنسبة للمرافق التي تعرف أنها تشغل آلات مجهزة بـ H207، فإن التحقق من المخزون الحالي وتأمين قطعة غيار مؤكدة هو استراتيجية أكثر موثوقية من افتراض أن الجزء سيكون متاحًا عند الحاجة الملحة.
وحدات جديدة / أصلية - مخزون المصنع غير مُثبت في عبوته المناسبة. مغطاة بـ ضمان لمدة 12 شهرًا. هذه تمثل أعلى خط أساس للموثوقية وهي الخيار الصحيح للآلات في بيئات الإنتاج المتطلبة.
وحدات مُجددة تم اختبارها - تم استعادتها من آلات مُفككة أو مُعاد تشكيلها، وتنظيفها، واختبارها وظيفيًا تحت الحمل قبل الإدراج. مغطاة بـ ضمان لمدة 3 أشهر. لبرامج قطع الغيار المخطط لها، أو الآلات ذات الاستخدام المنخفض، أو المواقف التي لا تتوفر فيها ميزانية لوحدة جديدة، توفر الوحدات المُجددة التي تم اختبارها مكونًا يعمل بشكل مؤكد بتكلفة مخفضة.
يجب أن تشمل جميع مرتجعات الضمان الملصق الأصلي سليمًا. أبلغ عن التلف، أو التسليم غير المكتمل، أو عدم تطابق الوصف عند يوم الوصول أو يوم العمل التالي. الوحدات التي تُعتبر غير وظيفية في غضون 4 أيام من الاستلام مؤهلة للإرجاع. لا يمتد الضمان إلى التلف الناتج عن التركيب غير الصحيح، أو أعطال جانب المحرك، أو أخطاء المعلمات المطبقة بعد التسليم. لا يتم قبول المرتجعات لمشتريات خاطئة أو تغيير في الرأي - تحقق دائمًا من رقم الجزء مقابل ملصق ماكينتك الفعلي قبل الطلب.
الإرسال: 2 إلى 4 أيام عمل من تأكيد الدفع، مستودع قوانغتشو.
شركات النقل: DHL و FedEx للتسليم الدولي. يتوفر استلام من المستودع المحلي في قوانغتشو بترتيب مسبق.
الشحن المجمع: متاح عند طلب مكونات متعددة معًا. مفيد عند توريد كل من H207 ومكونات القيادة أو التحكم الأخرى لإعادة بناء نفس الآلة.
الدفع: تحويل بنكي T/T (جميع القيم). يتم قبول PayPal و Western Union للطلبات التي تصل إلى 500 دولار أمريكي.
الجمارك: جميع رسوم الاستيراد والضرائب ورسوم التخليص الجمركي في بلد الوجهة هي مسؤولية المشتري. يجب على المشترين في المناطق التي لديها قيود على خدمة DHL/FedEx الاتصال بفريق المبيعات قبل تقديم طلب لمناقشة بدائل لوجستية متاحة.
س 1: تحتوي ماكينتي على كل من A06B-6096-H302 و A06B-6096-H207 في نفس خزانة القيادة. توقف المحور الرابع عن العمل ولكن المحاور الثلاثة الأخرى بخير. هل يؤكد هذا فشل H207؟
نمط العرض الذي وصفته - فقدان مجموعة محاور واحدة بينما تظل المجموعة الأخرى تعمل - يتوافق مع عطل في وحدة H207، وهو أحد مؤشرات التشخيص الأنظف التي ستواجهها مع هذا النوع من تكوين الخزانة. ومع ذلك، قبل استنتاج فشل الوحدة، يجدر التحقق من شيئين: أولاً، ما إذا كان رمز الإنذار المعروض على وحدة تحكم CNC هو عطل في محرك السيرفو أو عطل في المشفر/التغذية الراجعة، حيث يمكن أن ينشأ الأخير في الكابل أو المحرك بدلاً من المحرك؛ وثانيًا، ما إذا كانت قراءة جهد ناقل التيار المستمر على H207 ضمن النطاق الطبيعي (غالبًا ما يعرض عرض حالة السيرفو لوحدة التحكم هذا). إذا كان رمز الإنذار هو عطل داخلي في المحرك أو لم يتم تهيئة H207 عند التشغيل، فإن الوحدة هي السبب على الأرجح. إذا كان خطأ في تغذية المشفر الراجعة، فافحص كابل المشفر على المحور المتأثر قبل طلب وحدة بديلة.
س 2: هل يمكن استخدام A06B-6096-H207 كبديل لـ A06B-6096-H302 إذا كان H302 غير متوفر؟
لا - ليس كبديل مباشر. تتحكم H302 في ثلاثة محاور وتتحكم H207 في محورين، لذا فإن استخدام H207 في فتحة ثلاثية المحاور سيترك محورًا واحدًا بدون اتصال قيادة على الإطلاق. بالإضافة إلى عدم تطابق عدد المحاور، فإن مستويات التيار مختلفة (02 مقابل 07)، مما يعني أن بيانات المعلمات لكل فتحة مُكوّنة لوحدتها المحددة. حتى في السيناريوهات التي يتم فيها استخدام محورين فقط من محاور H302 الثلاثة بنشاط، فإن استبدال H207 سيتطلب إعادة تعيين المحاور، وإعادة تكوين المعلمات، ومن المحتمل تغييرات الأسلاك - يصبح مشروع تعديل بدلاً من استبدال صيانة. النهج الصحيح عندما يكون H302 غير متوفر هو الحصول على H302 من قنوات بديلة، وليس استبدال H207.
س 3: كيف يقارن مستوى التيار "07" في H207 بمستوى "02" في H302؟ هل الرقم الأعلى للمستوى دائمًا تصنيف تيار أعلى؟
ضمن سلسلة A06B-6096، يعكس الجزء الرقمي من اللاحقة بعد رقم المحور مستويات تصنيف تيار مختلفة، ولكن العلاقة بين رقم المستوى وخرج التيار الفعلي ليست مقياسًا خطيًا بسيطًا - أرقام المستوى هي رموز تصنيف داخلية لـ FANUC بدلاً من قيم تيار مباشرة. ما يهم للتوريد هو أن مستوى "07" في H207 ومستوى "02" في H302 هما مواصفات مختلفة، وكل منهما مطابق لمجموعات محركات محددة في الآلات التي تم تثبيتها فيها. الطريقة الوحيدة الموثوقة لتأكيد المستوى الذي تحتاجه ماكينتك لفتحة معينة هي الرجوع إلى وثائق الآلة الأصلية، أو لوحة الاسم على الوحدة الفاشلة، أو بيانات معلمات السيرفو في وحدة تحكم CNC. استخدام مستوى مختلف دون التحقق من توافق المحرك وتحديث معلمات السيرفو ذات الصلة يخلق خطر تنظيم تيار غير صحيح، والذي يمكن أن يظهر كأخطاء في تحديد موضع المحور، أو تذبذب، أو إنذارات حرارية.
س 4: نقوم بتوريد قطع غيار لآلة كانت متوقفة لعدة سنوات بعد مغادرة فريق الصيانة السابق. وجدنا ما يبدو أنه H207 في صندوق تخزين بدون ملصق. هل هناك أي طريقة لتحديدها بثقة قبل تثبيتها؟
وحدة غير مُلصقة في التخزين تخلق تحديًا حقيقيًا في التحديد، ولكن هناك طرق يمكن أن تساعد في تضييق نطاقها. إذا كان لديك وصول إلى خزانة القيادة الأصلية للآلة ووحدة H207 أو H302 عاملة مثبتة فيها، فإن المقارنة المادية جنبًا إلى جنب - أبعاد الوحدة، مواضع الموصلات، تخطيط اللوحة، وأي علامات مكونات مرئية على لوحة الدوائر المطبوعة - يمكن أن تساعد في تحديد ما إذا كانت الوحدة الغامضة من نفس السلسلة ونفس نوع عدد المحاور. وحدات FANUC سلسلة 6096 ذات المحورين وثلاثة المحاور لها تكوينات موصلات مختلفة بشكل واضح تعكس عدد محاورها المختلف، لذا يجب أن يؤكد الشكل المادي أو يستبعد تحديد H207. بالإضافة إلى ذلك، إذا كانت لوحة الدوائر داخل الوحدة تحمل أي أرقام أجزاء مرئية على سطحها - غالبًا ما تفعل لوحات سيرفو FANUC ذلك - يمكن مقارنة هذه الأرقام لتأكيد نوع الوحدة. إذا لم تسفر أي من هذه الطرق عن تحديد واثق، فإن استخدام الوحدة الغامضة في الإنتاج غير مستحسن بغض النظر عن حالتها الظاهرة.
س 5: ما هو السبب الأكثر شيوعًا لفشل محركات سلسلة A06B-6096 في هذه المرحلة من عمر خدمتها، وهل يؤثر ذلك على كيفية تقييمنا لوحدة مُجددة؟
في هذا العمر الذي وصلت إليه هذه المحركات، تقع أوضاع الفشل الأكثر شيوعًا في فئتين. الأولى هي تدهور المكثفات الإلكتروليتية في أقسام ناقل التيار المستمر ومزود الطاقة - للمكثفات عمر تشغيلي محدود، وقد تحتوي الوحدات التي كانت في الخدمة المستمرة منذ التسعينيات على مكثفات انحرفت سعتها بشكل كبير عن المواصفات حتى لو لم تنتج الوحدة خطأً فادحًا. يمكن أن يسبب هذا سلوكًا متقطعًا، وانخفاضًا في أداء الفرملة التجديدية، وفي النهاية فشلًا كارثيًا. وضع الفشل الشائع الثاني هو تدهور دائرة مشغل بوابة IGBT، والذي يمكن أن يتسبب في أن ينتج أحد المحاور خرج عزم دوران غير منتظم أو إنذارات تيار زائد مزعجة قبل حدوث فشل كامل. عند تقييم وحدة مُجددة، اسأل عما إذا كانت عملية الاختبار قد شملت اختبار دورة الحمل تحت التيار بدلاً من مجرد فحص التشغيل - يمكن للوحدة أن تعمل وتهيئ بشكل صحيح بينما لا تزال لديها أداء هامشي للمكثفات أو IGBT الذي يصبح واضحًا فقط تحت تحميل المحور الفعلي. تتضمن عملية التجديد ذات السمعة الطيبة الاختبار الوظيفي في ظروف التشغيل التمثيلية، وليس مجرد فحص بصري وتأكيد التشغيل. توفر الوحدات التي تم اختبارها بهذه الطريقة ثقة أكبر بكثير من تلك التي تم فحصها فقط للحالة الجمالية والتهيئة الأساسية.
الوحدة الصحيحة. المحاور الصحيحة. الجيل الصحيح.
