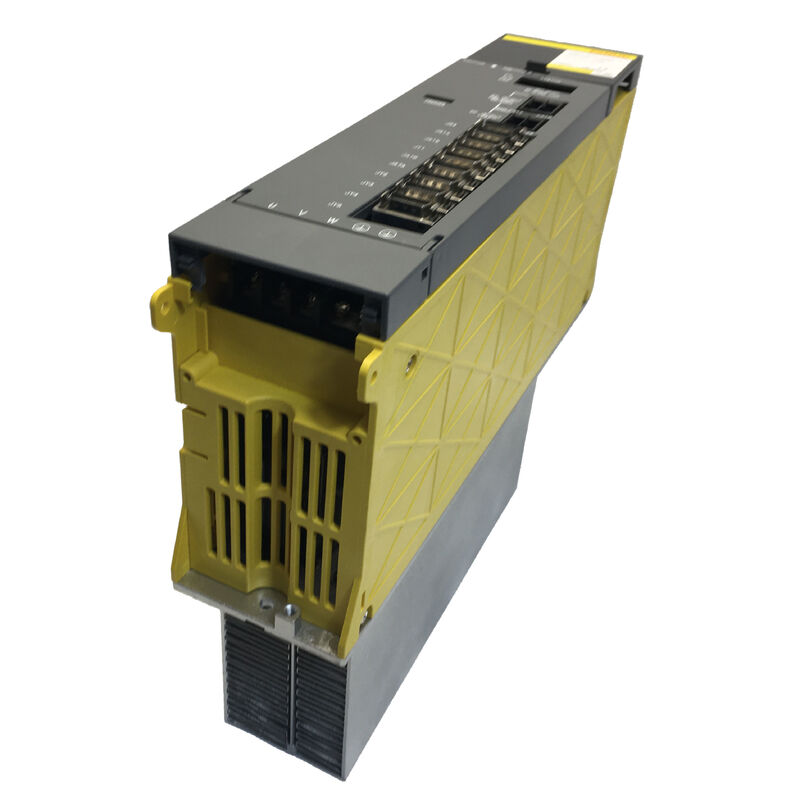

وصف المنتج: وحدة مضخم سيرفو تيار متردد FANUC A06B-6102-H230

ثلاثة محاور، فتحتان للمشغل، فرق واحد حاسم

اقترب من مركز تشغيل آلي يتم التحكم فيه بواسطة FANUC من أواخر التسعينيات أو أوائل القرن الحادي والعشرين وافتح خزانة المشغل. في العديد من التكوينات، ستجد أن محوري X و Y يتم خدمتهما بواسطة وحدة مضخم سيرفو مزدوجة المحور، وأن المحور Z - المغزل العمودي الذي يحمل الوزن الكامل لأداة القطع - يتم التعامل معه بشكل منفصل، غالبًا بواسطة وحدة ذات تصنيف تيار أعلى بشكل ملحوظ. تتطلب ميكانيكا الحركة العمودية، وتعويض الجاذبية، ومتطلبات عزم الدوران لحركات المحور Z السريعة المزيد من المشغل.

هذه هي البيئة التي تم تصميم A06B-6102-H230 من أجلها. تنتمي إلى عائلة مضخمات السيرفو من سلسلة FANUC α، وداخل تلك العائلة، يعد H230 وحدة مزدوجة المحور مصنفة في فئة تيار خرج مستمر أعلى من H215. بالنسبة للمحاور التي تكون فيها الأحمال أثقل ومتطلبات التيار أكبر، فهذا هو المتغير الذي تحدده النظام - وتركيب المتغير الخاطئ هو طريقة موثوقة لتوليد إنذارات الحمل الحراري الزائد حتى يتتبع شخص ما المشكلة إلى خزانة المشغل.

تم تصنيع هذه الوحدة في اليابان، وهي معتمدة من CE، ومتوفرة بحالة جديدة ومجددة. إذا كان H230 هو الرقم الموجود في وثائق جهازك أو على ملصق الوحدة التي فشلت، فتابع القراءة.

H230 و H215 - نفس السلسلة، مهام مختلفة

نظرًا لأن هذين الرقمين للجزء يختلفان فقط في لاحقتيهما، فإنهما يستحقان المعالجة مباشرة. كل من A06B-6102-H215 و A06B-6102-H230 هما وحدتان مزدوجتان المحور من سلسلة FANUC α - نفس عائلة المشغل، نفس واجهة الاتصال، نفس الشكل المادي، نفس توافق وحدة التحكم. ما يفصل بينهما هو تيار الخرج المقنن، والذي تشفره اللاحقة.

يؤكد الرقم "2" في كلا التعيينين على التكوين المزدوج المحور. تمثل الأرقام اللاحقة - "15" مقابل "30" - فئات تصنيف تيار مختلفة. يحتل H230 مرتبة أعلى في هذا التسلسل الهرمي من H215. من الناحية العملية، هذا يعني أن H230 مطابق لمحركات السيرفو ذات سحب التيار المستمر الأعلى: محركات محاور أكبر، أحمال أثقل، أو تطبيقات حيث يرى المحرك طلب عزم دوران مرتفع مستمر أثناء التشغيل العادي.

سيؤدي استبدال H215 بمكان H230 المحدد - حتى مؤقتًا، حتى "لمجرد تشغيل الجهاز" - عادةً ما يؤدي إلى وصول المشغل إلى عتبة الحماية الحرارية الخاصة به أثناء دورات الحمل الثقيل. قد لا يظهر الإنذار على الفور عند العمل الخفيف، مما يجعل عدم التطابق سهل التغاضي عنه في البداية وأصعب في التشخيص عندما تظهر المشكلة. الإصلاح الصحيح هو دائمًا المتغير المصنف بشكل صحيح.

الاستبدال العكسي، وتركيب H230 مكان H215 المحدد، يحمل مخاطره الخاصة: تحتاج إعدادات المعلمات لتصنيفات تيار المضخم إلى التطابق، وقد يتسبب عدم التطابق هنا في تنظيم تيار غير مستقر للمحاور ذات الطاقة المنخفضة. لا يعتبر أي اتجاه من اتجاهات استبدال الأجزاء الخاطئة حميدًا.

المواصفات

أين يظهر H230 عمليًا

في مركز تشغيل آلي عمودي نموذجي بثلاثة محاور يعمل بوحدة تحكم من سلسلة FANUC 16 أو 18، يتم تنظيم خزانة المشغل حسب تعيين المحور وملف تعريف الحمل. يتعامل محورا X و Y مع حركة الطاولة الأفقية - بشكل عام قصور ذاتي أقل، ومنحنيات حمل أكثر قابلية للتنبؤ. يتعامل المحور Z مع تحديد الموضع العمودي تحت تأثير الجاذبية، وغالبًا ما يكون مع برغي كروي يجب أن يقاوم كل من قوى القطع ووزن رأس المغزل.

بالنسبة للأجهزة التي تم تكوينها بهذه الطريقة، غالبًا ما تحمل وحدة مشغل المحور Z تصنيف تيار أعلى من وحدة X/Y في نفس الخزانة. هذا هو المكان الذي يميل فيه H230 إلى الظهور - ليس بسبب ارتفاع عدد المحاور، ولكن بسبب أن المحرك الذي يخدمه يسحب تيارًا أكبر في ظل ظروف التشغيل العادية من المحركات الموجودة على المحاور الأخف.

ينطبق نفس المنطق في مراكز الخراطة ذات المشابك الثقيلة، أو في الأجهزة التي يعمل فيها أحد المحاور باستمرار بقطاعات قطع كبيرة القطر بمعدلات تغذية قوية. نادرًا ما يكون إقران المشغل في هذه الخزائن عشوائيًا؛ قام باني الجهاز بتحديد فئات تيار مختلفة لأحمال المحاور المختلفة، ورقم جزء سلسلة α يشفر بالضبط هذا القرار الهندسي.

عند الحصول على بديل، فإن تعيين المحور مهم بنفس قدر رقم الجزء. إذا كانت الوحدة الفاشلة هي التي تخدم المحور Z في مركز تشغيل آلي بثلاثة محاور، فمن المحتمل أن يكون H230 هو الوحدة الصحيحة لهذا الفتحة - ولكن تحقق دائمًا مقابل وثائق الجهاز بدلاً من الافتراض من تسمية المحور وحدها.

ما يؤثر على موثوقية المشغل على المدى الطويل في تركيبات سلسلة α

يرتبط عمر مضخم السيرفو في هذا الجيل من مشغلات FANUC ارتباطًا وثيقًا بالإدارة الحرارية. تولد وحدات IGBT الداخلية ودوائر مشغل البوابة حرارة تتناسب مع التيار الذي يتم تبديله، ويعتمد هيكل التبريد على تدفق الهواء المستمر عبر الخزانة وعبر زعانف المشغل. في جهاز يعمل لمدة خمسة عشر أو عشرين عامًا، تعد المراوح المثبتة مباشرة على وحدات المضخم من بين عناصر الصيانة الأكثر إهمالًا - فهي تعمل باستمرار، وتتراكم الغبار، وعندما تبدأ محاملها في الفشل، ينخفض تدفق الهواء قبل أي تحذير صوتي واضح.

قد يكون المشغل الذي يعمل بشكل ساخن لأشهر قبل الفشل قد أضر بدائره الداخلية بما يتجاوز ما يمكن للاختبار الخارجي الكشف عنه بالكامل - وهذا أحد الأسباب التي تجعل الوحدة المجددة المختبرة من معدات تم إيقاف تشغيلها بشكل صحيح خيارًا أكثر موثوقية من وحدة مسحوبة ذات تاريخ غير مؤكد. يطيل استبدال المروحة على وحدة المضخم، جنبًا إلى جنب مع تنظيف شامل للخزانة عند تركيب مشغل جديد، عمر خدمة الوحدة البديلة بشكل كبير.

مسار الفشل الشائع الآخر في مشغلات سلسلة α هو مكثفات ناقل التيار المستمر، والتي تتدهور مع التقدم في العمر حتى في ظل ظروف التشغيل العادية. في الوحدات التي تم تخزينها لفترات طويلة بدلاً من استخدامها بنشاط، تجدر التحقق من حالة المكثف قبل وضع الوحدة في جهاز إنتاج حرج دون فترة تشغيل مراقبة.

الضمان، الحالة، والإرجاع

الوحدات الجديدة هي مخزون أصلي غير مثبت، معبأة بشكل مناسب، ومغطاة بـضمان لمدة 12 شهرًا. هذه هي الخيار الصحيح للأجهزة الحرجة للإنتاج حيث تكون تكاليف التوقف عن العمل كبيرة وتوقعات الموثوقية عالية.

الوحدات المجددة المختبرة تحملضمان لمدة 3 أشهر وهي مناسبة لبرامج قطع الغيار المخطط لها، أو الأجهزة ذات الاستخدام المنخفض، أو المواقف التي تكون فيها الميزانية هي القيد الأساسي. يتم اختبار جميع الوحدات المجددة وظيفيًا قبل الإدراج. لا يتم إدراج الوحدات التي لا يمكن التحقق من مطابقتها لمواصفات التشغيل بغض النظر عن حالتها المرئية.

للمطالبات بالضمان: أبلغ عن التلف، أو التسليم غير المكتمل، أو عدم تطابق الوصف في يوم الوصول أو يوم العمل التالي، مع توثيق فوتوغرافي. الوحدات التي تثبت أنها غير وظيفية في غضون 4 أيام من الاستلام في ظل ظروف التشغيل العادية مؤهلة للإرجاع. لا يغطي الضمان التلف الناتج عن التركيب غير الصحيح، أو أعطال جانب المحرك، أو أخطاء المعلمات التي تم إدخالها بعد التسليم. يجب أن تظل ملصقات الضمان الأصلية سليمة على أي وحدة تم إرجاعها.

لوجستيات الطلب

الشحن: 2 إلى 4 أيام عمل بعد تأكيد الدفع. شركات النقل: DHL و FedEx دوليًا؛ يتوفر استلام من مستودع قوانغتشو محليًا. الشحن المجمع معروض عند طلب مكونات متعددة معًا - وهذا يستحق الطلب عند الحصول على عدة وحدات مشغل لجهاز واحد.

الدفع: تحويل بنكي T/T لجميع قيم الطلبات؛ PayPal و Western Union للطلبات التي تصل إلى 500 دولار أمريكي.

المشترون عبر الحدود مسؤولون عن جميع رسوم الاستيراد والضرائب ورسوم بلد الوجهة. يجب تضمين هذه في التكلفة الإجمالية عند مقارنة خيارات التوريد.

أسئلة متكررة

س 1: تحتوي خزانة مشغل جهازي على وحدتين A06B-6102 - واحدة H215 والأخرى H230. هل يمكنني استخدام متغير واحد لتخزين كلتا الفتحتين كقطع غيار؟

ليس كبديل مباشر لكلتا الموضعين دون تعديل المعلمات. H215 و H230 هما فئتان مختلفتان لتصنيف التيار، وتم تكوين إعدادات معلمات السيرفو لوحدة التحكم CNC لتتناسب مع متغير المضخم المحدد في كل فتحة مشغل. إذا قمت بتثبيت H230 في فتحة كانت تعمل سابقًا بـ H215، فستحتاج بيانات المعلمات لهذا المحور إلى التحديث لتعكس خصائص المضخم المختلفة - أو سيكون سلوك تنظيم التيار غير صحيح. الحفاظ على قطع غيار منفصلة لكل متغير هو النهج الأكثر أمانًا لجهاز حيث يتم استخدام كلا النوعين. إذا كنت ترغب في توحيد متغير واحد، فيجب إجراء العمل الهندسي المطلوب للتحقق من التغيير بشكل متعمد وتوثيقه، وليس افتراضه.

س 2: كيف يمكنني التأكد من أي متغير مزدوج المحور من سلسلة α يتطلبه فتحة المحور Z في جهازي، قبل الطلب؟

المصدر الأكثر موثوقية هو الوثائق الكهربائية للجهاز - مخطط تعيين المشغل أو ورقة بيانات المعلمات، والتي يدرجها بانيو الأجهزة عادةً في دليل الصيانة. سيحدد هذا نموذج المضخم حسب المحور. المصدر الثاني هو لوحة الاسم الخاصة بالوحدة الفاشلة نفسها: حتى لو كانت الوحدة غير وظيفية، يجب أن يكون ملصق رقم الجزء الموجود على غلاف الوحدة قابلاً للقراءة. إذا لم يكن أي منهما متاحًا، فإن بيانات المعلمات المخزنة في وحدة التحكم CNC غالبًا ما تتضمن رموز أنواع مضخمات السيرفو لكل محور يمكن قراءتها عبر شاشة عرض المعلمات، والتي يمكن لفني FANUC ذي الخبرة ربطها برقم الجزء الصحيح. الطلب بناءً على اسم المحور وحده ("مشغل المحور Z") دون تأكيد النموذج المحدد هو خطأ شائع في التوريد يمكن تجنبه بسهولة.

س 3: ألقى الجهاز إنذار سيرفو على محور، ولكن وحدة المشغل تبدو سليمة خارجيًا. هل هذا يعني أن المشغل ليس هو المشكلة؟

المظهر الخارجي ليس مؤشرًا موثوقًا لحالة المشغل في مضخمات سلسلة α. معظم أوضاع الفشل الداخلية - تدهور IGBT، أعطال دائرة المشغل، فشل المكثفات - ليست مرئية من الخارج. يجب أن يشمل النهج التشخيصي قبل طلب بديل ما يلي: ملاحظة رمز الإنذار الدقيق والبحث عن معناه في قائمة إنذارات وحدة التحكم، وفحص المحرك وكابل التغذية الراجعة لهذا المحور بحثًا عن أعطال الاستمرارية والعزل، وإذا أمكن، استبدال وحدة المشغل المشتبه بها بفتحة محور مختلفة لمعرفة ما إذا كان الإنذار يتبع الوحدة. إذا تبع الإنذار الوحدة إلى فتحتها الجديدة، فسيتم تأكيد أن المشغل معطل. إذا بقي الإنذار على المحور الأصلي بعد التبديل، فمن المحتمل أن تكون المشكلة في المحرك أو الكابل أو الأسلاك بدلاً من المشغل نفسه. يمكن أن يؤدي اتخاذ خطوة التبديل هذه أولاً إلى توفير تكلفة طلب بديل للمكون الخاطئ.

س 4: نقوم باستيراد هذه الوحدة دوليًا. هل هناك أي وثائق أو اعتبارات امتثال يجب أن نكون على دراية بها؟

يحمل A06B-6102-H230 شهادة CE ويتم تصنيعه في اليابان بواسطة شركة FANUC Corporation، مما يلبي متطلبات التوثيق لمعظم وجهات الاستيراد الصناعية. للتصنيف الجمركي، تندرج وحدات مضخم سيرفو FANUC عادةً تحت فئة معدات التحكم الصناعية الإلكترونية في معظم جداول التعريفات الجمركية، على الرغم من أن رمز النظام المنسق المحدد سيختلف حسب بلد الوجهة. يجب على المشترين تأكيد التعريفة الاستيرادية المطبقة وأي تصاريح استيراد مطلوبة مع وسيطهم الجمركي قبل تقديم الطلب، حيث تختلف هذه بشكل كبير حسب المنطقة. جميع رسوم الاستيراد والضرائب ورسوم الوساطة هي مسؤولية المشتري. إذا كانت وجهتك تتطلب وثائق امتثال محددة، فاتصل بفريق المبيعات في وقت الاستفسار - يمكنهم تقديم المشورة بشأن الأوراق المتاحة.

س 5: هل من الممكن إصلاح A06B-6102-H230 بدلاً من استبداله؟

 إصلاح مستوى اللوحة لمضخمات السيرفو من سلسلة FANUC α ممكن تقنيًا ويتم تقديمه من قبل بعض ورش إصلاح الإلكترونيات الصناعية المتخصصة. تعتمد الجدوى على وضع الفشل المحدد: المصهرات المحترقة أو مقاومات البوابة هي إصلاحات مباشرة؛ استبدال وحدة IGBT أكثر تعقيدًا ولكنه قابل للتحقيق بالمعدات والمكونات الصحيحة؛ تلف مسارات مستوى PCB أو البرامج الثابتة التالفة بشكل عام ليس اقتصاديًا لمعالجته. الاعتبار العملي هو الوقت - يتم قياس وقت معالجة الإصلاح في ورشة متخصصة عادةً بالأسابيع، بينما يتم شحن وحدة بديلة من المخزون المتاح في غضون أيام. بالنسبة للأجهزة قيد الإنتاج النشط، فإن مسار الاستبدال يكاد يكون دائمًا أقل تكلفة إجمالية لوقت التوقف عن العمل. يصبح الإصلاح أكثر جاذبية عندما تكون الوحدة متغيرًا قديمًا مع توفر محدود جدًا في السوق الثانوية، مما يجعل الاستبدال صعب الحصول عليه بسرعة بغض النظر عن التكلفة. بالنسبة لـ H230، يجب التحقق من توفر السوق الحالي مباشرة قبل الالتزام بمسار الإصلاح.

المتغير الصحيح. تصنيف التيار الصحيح. مخزون مؤكد.
