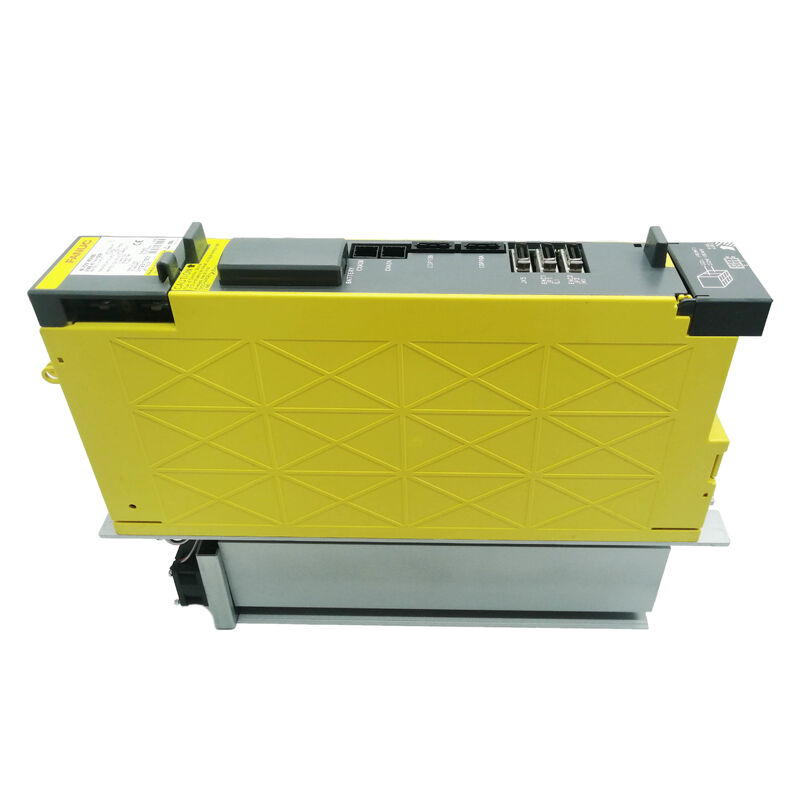

وحدة FANUC A06B-6114-H104 AC Servo Amplifier Unit وصف المنتج

محور واحد، دقة كاملة، لا اختصارات

ليس كل محور CNC يحتاج إلى مشاركة وحدة محرك مع جارتها.أو طاقة التيار المخصصة أكثر أهمية من دقة الخزانة، مضخم محوري واحد هو الاختيار المتعمد وليس التسوية. A06B-6114-H104 هو بالضبط:مصممة لتشغيل محور إدارة واحد مع سلطة التحكم الكاملة وتكامل ردود فعل المشفر التي تشتهر بها منصة FANUC αi.

الـH104في عائلة A06B-6114 αi SV ، "H1xx" يشير إلى تكوين محور واحد ،وتحدد الأرقام الأخيرة التيار المسموح به للخروج المستمر لهذه القناة المحوريةيجب أن تتوافق هذه القياسات مع متطلبات تشغيل محرك الخدمة المتصل به ، ليس تقريبًا ، ولكن بدقة.وتثبيت مكبر غير متطابق يولد إنذارات لا تشير دائماً مباشرة إلى السبب الحقيقي.

عائلة A06B-6114: حيث يناسب H104

سلسلة αi SV من FANUC تغطي مجموعة واسعة من تكوينات المحورات ومواصفات المحركات.كل منها بمستويات مختلفة من التيار الخارجي لتتناسب مع المحركات ذات الأحجام المختلفةإن H104 هي وحدة ذات محور واحد ، مما يضعها إلى جانب H106 ، H115 ، والمتغيرات ذات القناة الواحدة المماثلة ، كل منها مناسب لمواصفات حمولة محرك مختلفة.الوحدات ذات المحورين داخل نفس العائلة تحمل تسميات H2xx (H206، H208 ، وهلم جرا).

هذا مهم عملياً لأن فرق الصيانة غالباً ما تبحث عن A06B-6114 بديل دون تحديد اللاحقةفقط لمعرفة أن المخزون المتاح هو H206 محورين بدلا من H104 محور واحد أنها بحاجةلا تعادل العقدة عن طريق العقدة أو المعيار عن طريق المعيار. إذا تم تعيين فتحة محرك الآلة، وتوصيل الأسلاك، وتكوين جهاز التحكم لوحدة محور واحد،استبدال محورين يتطلب إعادة عمل الخزانة وتغييرات في المعلمات التي تمتد من تبادل بسيط إلى تمرين هندسي متعدد الساعات.

المواصفات

من يشتري هذا الجزء

فهم ملف المشتري لـ A06B-6114-H104 يساعد على وضع توقعات واقعية حول عملية التوريد.

مهندسي الصيانةهم المشترون الأكثر شيوعًا، يعملون ضد آلة تعطل بالفعل، يعرفون رقم الجزء الدقيق لديهم،ويحتاجون إلى توفر سريع جنبا إلى جنب مع الثقة تم التحقق من الوحدة بشكل صحيح قبل شحنها.

صناع الآلات ومتجهيزاتهامصدر هذا الجزء أثناء الإصلاحات المخطط لها، وعادة ما يشتري جنبا إلى جنب مع مكونات محركات أخرى من سلسلة αi لإعادة تجديد خزانة محركات كاملة.القدرة على طلب مكونات متعددة وتوصيلها معًا مهمة مثل سعر الوحدة.

أجزاء الغيار- المرافق التي تشغل العديد من الآلات المجهزة بـ FANUC - شراء H104 بشكل استباقي لحملها كجزء احتياطي للصيانة. المنطق واضح:وجود وحدة معتمدة على الرف يحول توقف الإنتاج المحتمل لعدة أيام إلى تبادل محركات في نفس النوبات.

جميع أنواع المشترين الثلاث تستفيد من التحقق من توافر المخزون الحالي قبل وضع الطلب،لأن إمدادات المتغيرات الخاصة بـ αi SV تتغير بناءً على ما تم الحصول عليه من مخزون الآلات المعطلة.

الحالة والضمان

جديد (أصلي)- مخزون المصنع، لم يتم تركيبه أبداً، يحملضمان لمدة 12 شهراًالاختيار الأول للآلات الحرجة للإنتاج وأي تطبيق حيث سيتم تشغيل المضخم بدورة عالية من اليوم الأول.

تم اختبارها وتم تجديدهاتم استخراجها من معدات الخدمة وتقييمها تحت الحمل وتحقق من فعاليتها قبل إدراجها في القائمة.ضمان 3 أشهرخيار معقول للآلات في نهاية حياتها الإنتاجية،أو المشترين بناء مخزون احتياطي فعالة من حيث التكلفة حيث لم تكن قسط الضمان لوحدة جديدة مبررة من قبل الجدول الزمني للآلة.

كلتا الحالتين يتم شحنها في عبوات مصممة لحماية المحرك أثناء النقل الدولي. يجب أن تبقى ملصق الضمان سليمًا على أي وحدة يتم تقديمها لخدمة الضمان.

الطلب والدفع والإرسال

وقت التنفيذ:24 يوما عمل من تأكيد الدفع إلى الإرسال.

الشحن:DHL و FedEx للتوصيل الدولي. التوصيل المحلي في قوانغتشو متاح. الشحن المشترك على الطلبات متعددة العناصر

الدفع:ت / ت (تحويل مصرفي) ، باي بال، ويسترن يونيون. يتم قبول باي بال على الطلبات التي تصل إلى 500 دولار أمريكي. تحويل بانكي لجميع قيم الطلبات.

رسوم الاستيراد والضرائبفي بلد الوجهة هي مسؤولية المشتري.

سياسة الإرجاع واضحة ومباشرة

يجب الإبلاغ عن البضائع التي تصل تالفة أو غير مكتملة أو لا تتطابق مع الوصف في يوم التسليم أو في يوم العمل التالي ، مع صور إذا أمكن.الوحدات التي تثبت عدم فاعليتها في غضون 4 أيام من استلامها في ظل ظروف تشغيل عادية مؤهلة لإرجاعها أو استبدالهالا يتم تغطية الأضرار الناجمة عن الأسلاك الخاطئة أو التثبيت غير السليم أو أخطاء المعلمات.لا يتم قبول العائدات لشراء تغيير الرأي أو طلبات جزء خاطئة تم تقديمها دون التحقق من التوافق مسبقًايجب أن تحمل جميع العائدات ملصق الضمان الأصلي وترسل مرة أخرى بنفس الحالة التي تم استلامها.

الأسئلة الشائعة

س1: أجهزتي تستخدم A06B-6114-H104. هل يمكنني استبدالها بـ A06B-6114-H106 إذا كان H104 خارج المخزون؟

باختصار ، هذا ليس تبادلًا مباشرًا. H104 و H106 كلاهما وحدات αi SV ذات محور واحد داخل نفس العائلة ، ولكنهما يحملان تصنيفات مختلفة لتيار الإخراج المستمر لكل محور.تركيب وحدة ذات تصنيف أعلى بدلاً من وحدة ذات تصنيف أقل يمكن أن تعمل كهربائياً، لكنه يتطلب تعديلات معايير الخدمة في CNC لتتناسب مع خصائص المكبر الجديد. إذا لم يتم تحديث هذه المعايير بشكل صحيح،المحور سوف يولد إنذارات القيادة أو يتصرف بشكل غير منتظمقبل استبدال ما بعد آخر، استشر أوراق معايير أجهزة الخدمة الخاصة بجهازك وتأكد مع فني من فانوك ذي الخبرة أن تغييرات المعلمات هي ضمن نطاق.إذا لم تكن في وضع يسمح لك بذلك بأمان، الإنتظار للوحدة الصحيحة H104 هو المسار الأقل خطورة.

السؤال 2: كيف يمكنني أن أعرف على وجه اليقين أن مكبر الخدمة هو العنصر الفاشل وليس المحرك أو المشفر؟

تشخيص خطأ الخدمة يتبع تسلسل منطقيلاحظ رمز الإنذار الدقيق المعروض من قبل وحدة التحكم CNC رموز إنذار FANUC لأخطاء الخدمة محددة بما فيه الكفاية للإشارة إلى ما إذا كانت المشكلة في المحرك، المحرك، إشارة ردود الفعل مكيف، أو الاتصال بين المكبر والجهاز التحكم. ثانيا، فحص المكبر بصريا لاكتشاف علامات الحرق أو تلف المكونات. ثالثا،إن أمكن، استبدال المضخم المشتبه به مع وحدة معروفة جيدة من محور آخر على نفس الآلة إذا كان الإنذار يتبع المضخم إلى فتحته الجديدة ، فإن المضخم معيب.إذا كان يبقى في فتحة الأصلية مع مكبر مختلف، المحرك أو الأسلاك هو السبب المحتمل.تخطي هذا التسلسل التشخيصي وطلب مكبر استبدال قبل تأكيد مصدر العيب هو الخطأ الأكثر شيوعًا وأكثرها تكلفة في صيانة محرك CNC.

السؤال الثالث: هل ينتهي اللاحق H104 بـ "04" هل يتوافق هذا الرقم بشكل مباشر مع التيار الخارجي المستمر المحدد في آمبرات؟

ضمن اتفاقية تسمية الفانوك αi SV ، فإن الجزء العددي من اللاحظة يتعلق بالإنتاج المسموح به للمضخم ، لكنه ليس ارتباطًا مباشرًا بمضخم مقابل ضخم لعدد مستدير.العواقب تعكس مستويات التصنيفات الداخلية لـ FANUC بدلاً من قيمة التيار الحرفي في آمبراتالنقطة العملية هي أنه يجب أن تتطابق مع مكبر البديل من خلال رقم الجزء الكامل، وليس عن طريق تفسير اللاحظة عدديا.إذا كنت بحاجة إلى فهم المواصفات الكهربائية بالتفصيل على سبيل المثالعند تقييم إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية إمكانية

السؤال 4: ما هي عمر الخدمة المتوقع لهذا المضخم، وما الذي يسبب عادة فشلهم؟

تم تصميم مكبرات FANUC للخدمة لفترات طويلة في البيئات الصناعية ، وقد تم تشغيل العديد من وحدات سلسلة αi بشكل مستمر لمدة 15 عامًا أو أكثر دون فشل.عندما تحدث الفشل، الأسباب الأكثر شيوعًا هي تدهور المكثفات الكهربائية في حافلة DC (والتي تميل إلى الظهور على شكل أخطاء متقطعة أو سلوك غير منتظم قبل الفشل الكارثي) ،فشل IGBT في مرحلة الطاقة الخارجة (عادة ما تسببها أخطاء في لف المحرك، الحمل المفرط، أو عوائق إمدادات الطاقة) ، وفشل مروحة التبريد مما يؤدي إلى إيقاف الحرارة.تستحق حالة المروحة التبريدة فحصها بانتظام مروحة معطلة غير مكلفة لاستبدالها وتمنع فشل المضخم الأكثر تكلفة بكثير الذي يتبع إذا تم بناء الضغط الحراري دون مراقبة.

السؤال 5: هل من الممكن شراء A06B-6114-H104 الجديد من المصنع مباشرة من FANUC، وكيف يُقارن ذلك بشراءه من خلال مورد قطع الغيار؟

فانوك تبيع قطع الغيار من خلال شبكة الخدمة المعتمدة لها، وفي المناطق التي لديها فانوك وجود خدمة نشطة، الطلب مباشرة من خلال مكتب فانوك المحلي أو الموزع هو خيار.المقايضات هي وقت التوصيل والسعر ‬ سلسلة التوريد المباشرة لـ FANUC موثوقة ولكنها يمكن أن تكون لها أوقات التوصيل أطول من السوق الثانوية.والأسعار عادة ما تكون أعلى من الوحدات المتجددةللمشترين في المناطق التي تكون فيها بنية تحتية الخدمة المحلية لـ FANUC محدودة، أو في المواقف التي لا يتناسب فيها وقت التوصيل من القناة الرسمية مع نافذة التوقف،السوق الثانوية للوحدات المعاد تجديدها التي تم اختبارها توفر بديلا عمليا وفعالا من حيث التكلفة، شريطة أن يقوم المورد بإجراء التحقق الوظيفي قبل الشحن.

قطع الغيار المؤكدة في المخزون تتحرك بسرعة تأكد من توافرها قبل أن يعتمد جدولك على ذلك
