رقم القطعة: A06B-6142-H022 (#H580) ▏ السلسلة: αi SP (واجهة النوع B) ▏ الطراز: αiSP 22 / AiSP-22 ▏ فئة الجهد: مدخل 200 فولت ▏ الحالة: جديد أصلي

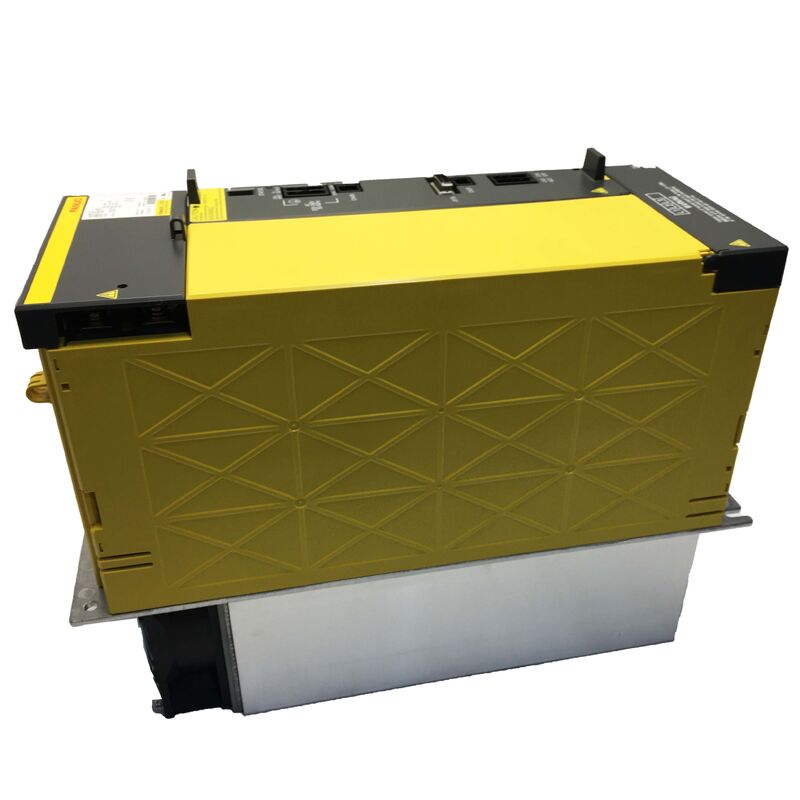

إن A06B-6142-H022 هو مضخم مغزل من فئة 22 كيلو واط من الجيل الأول من سلسلة αi (Alpha i) من FANUC، ويحمل تسمية واجهة النوع B التي تضعه بقوة في جيل أدوات الآلات CNC من FANUC من سلسلة 16i/18i/21i. إنها وحدة تشغيل مغزل خالصة — لا توجد قنوات سيرفو، ولا وظائف محور مدمجة — مصممة للتحكم في محرك مغزل واحد من سلسلة αi بالدقة والموثوقية التي تتطلبها عمليات التصنيع ذات الدورة العالية.
يعد فهم مكان هذه الوحدة في سلالة مضخمات المغزل من FANUC أمرًا مهمًا قبل الطلب. سلسلة αi SP من النوع B (A06B-6142-xxxx) هي متغير الموصل من الجيل الثاني لعائلة مغزل αi الأصلية، وتخلف النوع A (A06B-6141-xxxx). كلاهما من محركات αi من الجيل الأول التي تستهدف وحدات التحكم 16i/18i/21i. وهي تختلف عن سلسلة αiSP-B الأحدث (A06B-6220/6222-xxxx)، التي تستخدم اتصالات الألياف الضوئية FSSB وتستهدف وحدات التحكم من جيل 0i-D/30i/31i. معرفة سلسلة التحكم CNC المثبتة في جهازك تحدد العائلة التي تنطبق — الخلط بين الاثنين هو الخطأ الأكثر شيوعًا في تحديد المصادر لهذا الرقم القطعة.
مثل جميع وحدات مغزل سلسلة αi، تعمل A06B-6142-H022 من ناقل DC المشترك الذي توفره وحدة إمداد الطاقة αiPS المصاحبة، وتسحب من سكة DC المصححة والمنظمة بدلاً من سحبها مباشرة من شبكة التيار المتردد ثلاثية الطور. يتم احتواء لوحة الطاقة الكاملة ولوحة PCB التحكم داخل هيكل واحد قابل للتوصيل، مع إمكانية استبدال كل لوحة بشكل مستقل في الميدان إذا لزم الأمر.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A06B-6142-H022 (#H580) |
| السلسلة | αi SP — الجيل الأول ألفا i |
| نوع واجهة CNC | النوع B (النوع B2) |
| فئة الجهد | سلسلة مدخل 200 فولت (#H580) |
| جهد مدخل ناقل DC | 283 – 339 فولت تيار مستمر |
| تصنيف طاقة المغزل | حوالي 25 كيلو واط |
| جهد الخرج المقنن | 240 فولت تيار متردد، ثلاثي الطور |
| تيار الخرج المقنن | 95 أمبير |
| الهندسة المعمارية | ناقل DC مشترك (αiPS PSM مطلوب) |
| محتويات لوحة PCB | لوحة الطاقة + لوحة تحكم المغزل |
| الغلاف | IP20 |
| منصات CNC المتوافقة | FANUC Series 16i / 18i / 21i / Power Mate i |
ملاحظة: المواصفات الكهربائية تشير إلى ما يعادل αiSP 22 من النوع A (A06B-6141-H022) الذي يشارك نفس فئة الطاقة. تأكد من ملصق الوحدة قبل التركيب.
الرقم "22" في رمز الطراز يشير إلى فئة طاقة محرك المغزل (نطاق 22 كيلو واط). يميز رمز الحرف إصدار واجهة CNC:
| رقم القطعة | الواجهة | جيل CNC | ملاحظات |
|---|---|---|---|
| A06B-6141-H022 | النوع A | 16i / 18i / 21i (مبكر) | الجيل الأول αiSP 22 |
| A06B-6142-H022 | النوع B / B2 | 16i / 18i / 21i | تخطيط موصل محدث، نفس فئة الطاقة |
| A06B-6220-H022 | FSSB (αiSP-B) | 30i / 31i / 0i-D | سلسلة من النوع B أحدث |
وحدات النوع A والنوع B هيغير قابلة للتبديلدون التحقق من أن البرنامج الثابت لـ CNC يدعم متغير الموصل. يجب أن يتطابق معلمة مضخم المغزل في CNC مع الوحدة الفعلية. قد يتطلب تركيب وحدة من النوع B بدلاً من النوع A تغيير معلمة CNC حتى عندما يظل محرك المغزل كما هو.
يستهدف مضخم αiSP 22 محركات المغزل من سلسلة α من FANUC في نطاق طاقة مستمر 22 كيلو واط. تشمل أنواع المحركات المتوافقة التمثيلية:
سلسلة αiI (مدمجة) في فئة 22 كيلو واط:
αiIP (مدمج، نوع داخل المغزل):
αiIL (نوع خطي):
يجب دائمًا تأكيد اختيار المحرك مقابل ورقة مواصفات محرك FANUC لضمان أن طلب التيار المستمر يقع ضمن تصنيف خرج المضخم البالغ 95 أمبير. يشير تصنيف 22 كيلو واط إلى فئة المحرك النموذجية، وليس قطعًا كهربائيًا صارمًا.
لا تتصل A06B-6142-H022 مباشرة بشبكة التيار المتردد. تسحب من ناقل DC مشترك توزيعه وحدة αiPS (Alpha i Power Supply) — مركز التصحيح وإدارة الطاقة المشترك لجميع مضخمات السيرفو والمغزل في الخزانة. تسمح هندسة الناقل المشتركة هذه لطاقة الكبح المتجددة من المحركات المتباطئة بالتدفق مرة أخرى إلى الناقل واستهلاكها بواسطة محاور أخرى تتسارع في نفس الوقت، بدلاً من إهداره كحرارة.
عند تحديد PSM بديل لخزانة تحتوي على وحدة المغزل هذه، يجب تصنيف خرج PSM لتغطية طلب التيار الذروي المجمع لمضخم المغزل بالإضافة إلى جميع مضخمات محور السيرفو على نفس الناقل. يعد PSM ذو الحجم غير الكافي خطأ شائعًا في التشغيل ينتج عنه إنذارات انخفاض جهد ناقل DC أثناء أحداث التسارع العالي الحمل المتزامنة — نمط خطأ يمكن الخلط بينه وبين فشل وحدة المغزل.
يدعم αiSP 22 مجموعة وظائف المغزل الكاملة من FANUC، بما في ذلك:
تعتمد جميع الوظائف الثلاث على أن يكون محرك المغزل مجهزًا بجهاز تغذية راجعة للموضع مناسب (مشفر موضع أو مشفر مدمج). يدعم جهاز المضخم جميع الوظائف؛ يعتمد التوفر على الجهاز على خيارات برنامج CNC التي تم شراؤها في وقت التشغيل الأصلي.
| التنسيق | التدوين |
|---|---|
| قياسي | A06B-6142-H022 |
| مع لاحقة فئة الجهد | A06B-6142-H022#H580 |
| بدون شرطات | A06B6142H022 |
| متغير OCR (6→G, 1→I) | AO6B-6I42-HO22 |
| اختصار الملصق الشائع | αiSP 22 / AiSP-22 / AISP-22 |
| ما يعادل النوع A (نفس الطاقة) | A06B-6141-H022 — الواجهة مختلفة |
| ما يعادل جيل FSSB الأحدث | A06B-6220-H022 — جيل CNC مختلف |
الإرسال: الوحدات المتوفرة في المخزون مؤكدة ويتم إرسالها في غضون 1-2 يوم عمل. كاملة مع لوحة الطاقة ولوحة تحكم المغزل، معبأة في حماية مضادة للكهرباء الساكنة داخل كرتون صلب مبطن بالرغوة.
شركات النقل: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS
التسليم: تغطي الخدمات السريعة أكثر من 220 دولة مع وقت عبور 24-48 ساعة. تسليم دولي قياسي 3-7 أيام عمل.
رسوم الاستيراد: يدفعها المشتري وفقًا للوائح بلد الوجهة. فاتورة تجارية وقائمة تعبئة متضمنة مع كل شحنة.
س 1: ما هو الفرق العملي بين A06B-6141-H022 (النوع A) و A06B-6142-H022 (النوع B) — هل يمكن استبدالهما؟ كلاهما يشغل نفس فئة محرك المغزل من سلسلة α بقوة 22 كيلو واط ويشتركان في نفس هندسة ناقل DC. الفرق هو الموصل وواجهة الاتصال بين مضخم المغزل ووحدة تحكم CNC. يستخدم النوع A تكوين موصل واحد؛ يستخدم النوع B (يسمى أيضًا B2) تخطيطًا محدثًا تم تقديمه مع مراجعات 16i/18i الأحدث. في كثير من الحالات، يمكن أن يحل النوع B محل وحدة النوع A، ولكنه يتطلب التحقق من أن مراجعة البرنامج الثابت لـ CNC في الجهاز تدعم واجهة النوع B وأن معلمة نوع مضخم المغزل محدثة وفقًا لذلك. قد يؤدي الاستبدال المباشر بدون تأكيد المعلمة إلى جعل المغزل غير مستجيب عند التشغيل.
س 2: جهازي يستخدم وحدة تحكم 16i-MB. هل A06B-6142-H022 هو مضخم المغزل الصحيح لهذه المنصة؟ سلسلة 16i هي الهدف الأساسي لسلسلة αi SP من النوع B، لذا نعم — تم تصميم A06B-6142-H022 لهذا الجيل. تأكد عن طريق التحقق من معلمة نوع مضخم المغزل على CNC (يتم الوصول إليها عادةً عبر شاشة إعداد السيرفو/المغزل) ومطابقتها مع الوحدة المثبتة أو المقصودة. يمكن لـ 16i-MB تشغيل وحدات αiSP من النوع A والنوع B اعتمادًا على إصدار البرنامج الثابت؛ يخبرك إعداد المعلمة أي منها متوقع.
س 3: هل يمكن استخدام هذا المضخم مع وحدة تحكم FANUC 0i-D أو 30i كبديل مباشر؟ لا — تستخدم عائلات 0i-D و 30i/31i مضخمات سلسلة αiSP-B الأحدث (A06B-6220/6222-xxxx) التي تتواصل عبر ناقل الألياف الضوئية FSSB. يستخدم A06B-6142-H022 واجهة رقمية مباشرة غير متوافقة كهربائيًا مع بنية ناقل FSSB. إذا كنت تقوم بترقية جهاز من تحكم 16i إلى 30i، فستحتاج أيضًا إلى ترقية مضخم المغزل إلى وحدة αiSP-B — يمكن عادةً الاحتفاظ بالمحرك نفسه إذا كان ضمن فئة المضخم الجديد الحالية.
س 4: ما هي إنذارات المغزل الأكثر شيوعًا المرتبطة بهذا المضخم، وما هي الخطوات الأولى عند ظهور إنذار؟ أكثر الإنذارات الميدانية شيوعًا على αiSP 22 من النوع B تشمل AL-01 (ارتفاع درجة حرارة المحرك)، AL-07 (زيادة جهد ناقل DC أثناء التباطؤ)، AL-09 (انخفاض جهد ناقل DC)، و AL-24 (عطل ترانزستور الخرج). بالنسبة لـ AL-07، تحقق من جهد ناقل DC أثناء تباطؤ المغزل — غالبًا ما يشير هذا الإنذار إلى تجاوز سعة تجديد αiPS PSM أثناء توقف المغزل السريع. زيادة ثابت وقت تباطؤ المغزل في معلمات CNC تقلل من طاقة التجديد الذروية وغالبًا ما تزيل هذا الإنذار دون الحاجة إلى استبدال الأجهزة. بالنسبة لـ AL-09، تحقق من جهد مدخل شبكة PSM وتحقق من وجود اتصالات مفكوكة على أطراف ناقل DC بين PSM وهذه الوحدة.
س 5: وحدة المغزل تعمل بدون إنذارات ولكن محرك المغزل ينتج اهتزازًا غير طبيعي أثناء القطع. هل هذا عطل في المضخم؟ الاهتزاز غير الطبيعي للمغزل أثناء القطع هو في الغالب مشكلة ميكانيكية أو مشكلة في المعلمات أكثر من كونه عطلًا في جهاز المضخم. ابدأ بالتحقق من تغذية مشفر محرك المغزل الراجعة — إشارة مشفر الموضع المتدهورة تنتج عدم استقرار في حلقة السرعة يتجلى في اهتزاز مسموع أو مشاكل في تشطيب السطح. بعد ذلك، راجع معلمة كسب حلقة تيار المغزل (PK1SP و PK2SP في مجموعة معلمات FANUC): القيم التي انحرفت عن الإعداد المصنع بعد تهيئة المعلمات — أو القيم غير الصحيحة التي تم إدخالها أثناء استبدال مضخم المغزل — هي سبب متكرر للرنين عند سرعات مغزل معينة. إذا كان الاهتزاز يعتمد على السرعة (أسوأ عند عدد دورات معين في الدقيقة)، فهذا يشير بقوة إلى مشكلة في المعلمات بدلاً من مرحلة خرج معطلة.
