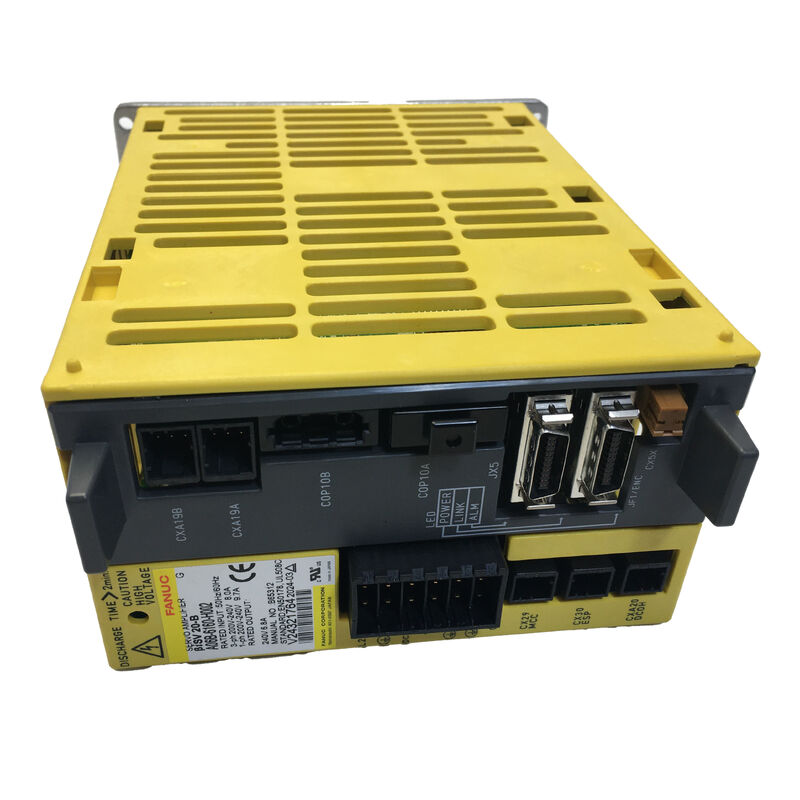

رقم الجزء: A06B-6160-H002 النموذج: βiSV20-B النوع: مكبر خدمة التيار المتردد ذو محور واحد فئة الجهد: 200 فولت مدخل واجهة: FSSB الألياف البصرية حالة: جديد الأصلي
التقاط أي مركز تحويل ضيق يتم التحكم به بواسطة FANUC أو مركز معالجة عمودي يعمل على جهاز تحكم في توليد 0i-D ،وهناك فرصة جيدة أن محور X أو Y يتم تشغيله بواسطة وحدة مثل هذه بالضبط. A06B-6160-H002 تعريف النموذج βiSV20-B هو مكبر الخدمة ذو المحور الواحد من سلسلة Beta i من FANUC ،مقاسات محاور التغذية الخفيفة إلى المتوسطة المزدوجة بمحركات الخدمة من السلسلة βiS 2 إلى βiS 8.
ينتمي إلى عائلة مكبرات A06B-6160 المستقلة:خط من محركات المحركات ذات المحور الواحد التي تتصل مباشرة بشبكات التيار المتردد ثلاثية المراحل أو أحادية المراحل 200-240 فولت دون الحاجة إلى وحدة طاقة منفصلةكل وحدة مستقلة بالكامل، تتعامل مع تصحيحها الخاص، وإدارة حافلة التيار المباشر، وتبديد طاقة الفرامل من خلال مقاومة تجديد مدمجة.الاتصالات CNC تعمل على FSSB (Fanuc Serial Servo Bus)، رابط FANUC المتسلسل بالألياف البصرية، والذي يمنح المحرك نفس واجهة الحافلة الخدمية المقاومة للضوضاء الموجودة في مجموعة مكبرات αi و βi الكاملة.
عند ذروة الصادرة 20A ، يتم تحديد حجم H002 بشكل صحيح لفئة محور الخدمة الخفيفة. استخدام وحدة ذات تصنيف أعلى في مكانها غير ضار بشكل عام إذا تم إعادة تكوين المعلمات.استخدام وحدة ذات تصنيف أقل (H001) هو قلة الحجم; substituting the externally similar A06B-6160-H003 (βiSV40-B) without reconfiguring the CNC servo parameters creates a mismatch between the amplifier's capabilities and the CNC's current limit settings، مما يؤدي إلى أخطاء المحور
| المعلم | القيمة |
|---|---|
| رقم الجزء | A06B-6160-H002 |
| الرمز النموذجي | βiSV20-B |
| المحاور | 1 (محور واحد) |
| ذروة التيار الخارجي | 20 أ |
| التيار المستمر المسموح به | 6.5 أ |
| الجهد الخارجي | 240 فولت AC |
| الجهد الدخالي الرئيسي | 200 و240 فولت AC، ثلاثية المراحل أو واحدة المراحل (+ 10% / -15٪) ، 50/60 هرتز |
| إمدادات التحكم | 24 فولت DC |
| طريقة PWM | الموجة الجانبية، HRV2 / HRV3 |
| التجدد | المقاومة المدمجة (لا حاجة لوحدة خارجية) |
| التواصل | FSSB الألياف البصرية (Fanuc Serial Servo Bus) |
| ردود الفعل | مكفّل نبضات متسلسل / مكفّل مطلق (متوافق مع βiS) |
| الحجرة | IP20 |
| CNC متوافق | 0i-D / 0i-MD / 0i-TD / 0i-Mate-D / 0i-MF |
جميع النماذج الأربعة في مجموعة 6160 ذات المحور الواحد تتشارك نفس الشكل المادي وواجهة FSSB.الاختيار الصحيح يعني مطابقة استهلاك التيار المستمر للمحرك إلى الصادرة المسموح بها للمضخم وليس ذروته:
| رقم الجزء | النموذج | القمة | مستمرة | محرك نموذجي |
|---|---|---|---|---|
| A06B-6160-H001 | βiSV4-B | 10 أ | 2.5 أ | βiS 0.5 / βiS 1 |
| A06B-6160-H002 | βiSV20-B | 20 أ | 6.5 أ | بيس 2 / بيس 4 / بيس 8 |
| A06B-6160-H003 | βiSV40-B | 40 أ | 13 أ | بيس 8 / بيس 12 / بيس 22 |
| A06B-6160-H004 | βiSV80-B | 80 أ | 25 أ | βiS 30 / βiS 40 |
إن H002 و H003 متشابهين تقريبًا من الناحية البصرية. العلامة الموجودة على اللوحة الأمامية هي المعرف الوحيد الموثوق به في الميدان ٪ تحقق منه دائمًا قبل طلب استبدال.
6.5A مستمرة / 20A ذروة الناتج βiSV20-B هو مطابقة جيدة لأحجام إطار محرك βiS التالية:
بالنسبة لـ βiS 8/2000 والإطارات الأكبر،قد يقترب الطلب على التيار المستمر في حالة القطع الثقيل أو يتجاوز الصادرة المسجلة لـ H002 ، عندها يكون βiSV40-B (A06B-6160-H003) هو الاختيار المناسب..
A06B-6160-H002 لديه اثنين من اتصالات الطاقة منفصلة كهربائيا التي مطلوبة كلاهما للعمل العادي:
CX29 الدائرة الرئيسية (200V240V AC)يدفع المحرك. يقبل مدخل ثلاثي المراحل أو أحادي المراحل. يجب تصنيف مقياس السلك ل 20A مع هامش كاف، وخاصة إذا كان تشغيل التغذية طويل.انخفاض التوتر على هذا الخط أثناء تسارع المحور هو مصدر متكرر للإنذارات الخدمية المتقطعة التي يمكن أن يكون من الصعب تتبعها دون تحليل جودة الطاقة.
CX2A دائرة التحكم (DC 24V)يزود اللوحة المنطقية ، واجهة FSSB ، ودوائر الترميز. يجب أن يبقى هذا الطاقة قيد التشغيل كلما كانت CNC في حالة جاهزة ، حتى أثناء الصيانة عندما يتم فتح المقطع الرئيسي 200 فولت.إسقاط 24 فولت في حين أن FSSB نشطة يسبب إنقطاع اتصال إنذار الذي يزول فقط بعد دورة الطاقة الكاملةالتوصيل بين هذين المدخلين هو خطأ ضار أكثر شيوعا مما ينبغي أن يكون خلال التثبيت للمرة الأولى.
يبحث المهندسون الذين ينتقلون من تركيبات سلسلة αi-B في بعض الأحيان عن وحدة إمدادات الطاقة المرافقة (PSM) قبل تشغيل محرك βiSV-B. لا يوجد واحد و لا حاجة إليه.على عكس αiSV-B، والتي تستند إلى حافلة متواصلة مشتركة يتم تغذيتها بواسطة αiPS-B PSM ، وتحتوي سلسلة βiSV-B على محول داخلي ومكثف حافلة متواصلة. يتم تشغيل كل وحدة بشكل مستقل.هذا يسهل الأسلاك الخزانة لإضافات المحور المساعد ويعني βiSV40-B أو βiSV20-B يمكن تركيبها في أي مكان يمكن الوصول إلى تغذية الشبكةبدون حساب مساحة رأس الحافلة المشتركة
نتيجة لهذه الهندسة المعمارية هي أن طاقة الفرامل يتم التعامل معها داخل الوحدة من خلال المقاومة الداخلية بدلاً من إعادتها إلى حافلة مشتركة.لدورات العمل عيار محور CNC هذا كاف تماماقد تتطلب التطبيقات التي تتضمن عكسات سريعة بشكل غير عادي مقاومة تجديد خارجية لاستكمال القدرة الحرارية للوحدة الداخلية.
| الشكل | التدوين |
|---|---|
| المعيار | A06B-6160-H002 |
| لا توجد بساطة | A06B6160H002 |
| متغير OCR (استبدال O / i) | AO6B-6I6O-HOO2 |
| تسمية الطراز | βiSV20-B / بيتا iSV20-B / BiSV20 |
| النموذج التالي (التيار الأعلى) | A06B-6160-H003 لا يمكن استبدالها دون تحديث المعلمات |
الرسالة:يتم معالجة الطلبات على الوحدات المخزنة وشحنها في غضون يومين عمل. يتم تعبئة الوحدات مع الحماية المضادة للستاتيك داخل الكرتونات الصلبة المغطاة بالرغوة.عندما تكون الحماية الإضافية مبررة للعبور، يتم استخدام صناديق مقوية.
الناقلون:DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · إيمس
التسليم:تغطي الخدمات السريعة أكثر من 220 بلدًا مع أوقات النقل لمدة 24 48 ساعة. التسليم الدولي القياسي هو 3 7 أيام عمل لمعظم الوجهات.
رسوم الاستيراد:يتم تقييمها ودفعها من قبل المشتري بموجب اللوائح الجمركية للبلد المستورد.
السؤال 1: جهازي لديه A06B-6160-H003 الفاشل ولكن يمكنني فقط الحصول على H002 بسرعة هل يمكنني وضع H002 مؤقتًا؟هذا الاستبدال يحمل مخاطر حقيقية ولا ينصح به حتى كإجراء قصير الأجل.H003 (βiSV40-B) عادة ما تكون مقترنة بمحركات تتطلب ما يصل إلى 13A مستمرة.5A تشغيل H002 عند زيادة مستمرة في التيار سيؤدي إلى حماية حرارية وقد يؤدي إلى تلف مرحلة IGBT الخارجي في غضون وقت قصير.إذا كان المحرك على هذا المحور βiS 8 أو أقل ودورة العمل خفيفة، الخطر أقل، ولكن لا ينبغي افتراض أنها آمنة دون التحقق من مواصفات المحرك أولا.النهج الصحيح هو الحصول على H003 مباشرة أو استخدام H004 (βiSV80-B) كبديل ذو تصنيف أعلى، تحديث معايير خدمة CNC وفقا لذلك.
س2: بعد تثبيت H002 الجديد ، يظهر CNC "المضخم الخدمي غير جاهز" وتظهر شاشة تكوين FSSB وحدة غير معروفة. ماذا يجب القيام به؟يجب تشغيل التكوين التلقائي لـ FSSB من شاشة إعداد CNC قبل أن يتم التعرف على المضخم الجديدالتنقل إلى شاشة إعداد FSSB (عادة تحت نظام → سيرفو → FSSB)، ويقوم بتنفيذ الكشف التلقائي للمضخم. سيقوم CNC بمسح الحافلة الألياف البصرية ، وتحديد βiSV20-B الجديد ، ويملأ معيار نوع المضخم لهذا المحور.إذا ظلت الشاشة تظهر وحدة غير معروفة بعد الكشف التلقائي, check the fibre-optic cable seating at both the CNC optical port and the JOP/JOP2 connector on the amplifier — a partially seated plastic optical connector is the most common cause of FSSB detection failure.
السؤال 3: هل يمكن للمقاوم التجديدي المدمج التعامل مع متطلبات الكبح لمبدل الأدوات أو محور ذراع ATC؟معظم حركات ذراع ATC قصيرة وسريعة ونادرة نسبيًا - تغيير أداة كل 10-30 ثانية على الأكثر على الآلات المزدحمة.المقاومة الداخلية لديها قدرة حرارية كافية لهذا دورة العمل في الغالبية العظمى من المنشآتحيث يصبح المقاومة محدودة هو على تطبيقات دورة عالية: المكوكات علبة التي مؤشر كل بضع ثوان، أو محاور التذبذب في معدات التجميع الآلي.مراقبة ما إذا كان إشارة إنذار لارتفاع درجة حرارة التجدد تظهر أثناء الإنتاج المستمرإذا حدث ذلك، فإن خفض معدل تسارع المحور يقلل من قوة وقف الذروة، وإذا لم يكن ذلك مقبولًا، فيجب إضافة مقاومة تجديد خارجية.
السؤال 4: هل يدعم هذا المضخم مكشف الحد الأقصى عالي الدقة المستخدم في محركات βiS الجديدة؟نعم، الـ βiSV20-B يدعم مُشفّر النبضات المطلقة المتسلسلة من FANUC (أنواع مُشفّر αA و βA)الذي يسمح للآلة بالحفاظ على وضع المحور خلال دورات الطاقة دون الحاجة إلى عودة مرجعيةيجب أن تحدد مجموعة معايير CNC نوع مكيف مطلق للمحور.و يجب الحفاظ على بطارية الترميز الاحتياطية إما في خزانة CNC أو في مكبر نفسه اعتمادا على التكوينإذا انخفض فولتاج البطارية تحت الحد، يتم فقدان بيانات الموقع المطلق وسيتم طلب عودة المرجعية في تشغيل التيار التالي، حتى لو كان المشفر الفعلي نفسه غير متضرر.
س5: ما هي عمر الخدمة المتوقع للمكونات الداخلية، وما الذي يجب استبداله بشكل استباقي خلال نافذة الصيانة المقررة؟المكثفات الكهربائية على حافلة التيار المباشر هي المكون الرئيسي المحدد في العمر عادة ما تبدأ في التدهور بعد 7 10 سنوات من الخدمة في البيئات الصناعية العادية ،مع الحرارة والتيار الموجة كونها العوامل الرئيسية للشيخوخة. مكثف في تدهور مبكر سيجعل الجهد الحافلة المباشرة إلى موجة أكثر من سائقي بوابة IGBT تتوقع،مما يؤدي إلى إنذارات متقطعة من زيادة التيار أو انخفاض الجهد التي يصعب إعادة إنتاجها بشكل موثوقالمروحة التبريد (إذا تم تركيبها) هي أولوية الثانية لاستبدال استباقي. إذا تم فتح الوحدة خلال إيقاف المخطط لها، visually inspect the DC bus capacitors for any bulging of the top seal or discolouration of the PCB beneath them — either indicates imminent failure and the capacitors should be replaced before the unit is returned to service.
