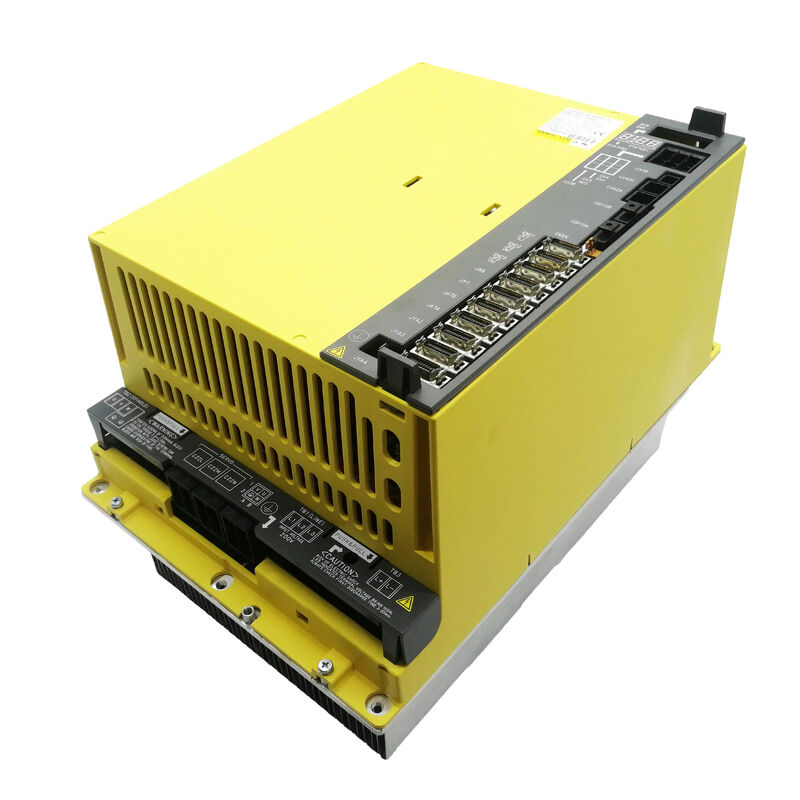

FANUC A06B-6164-H333 — وحدة مضخم سيرفو ومغزل مدمجة βiSVSP 40/40/40-15

رقم القطعة: A06B-6164-H333 (#H580) ▏نوع الوحدة: βiSVSP (مدمج سيرفو/مغزل بيتا i) ▏رمز الطراز: SVPM3-15i ▏الواجهة: FSSB ألياف بصرية ▏فئة الجهد: دخل 200 فولت تيار متردد

وحدة واحدة، أربع قنوات قيادة

تفصل معظم تصميمات خزائن CNC مضخم المغزل عن محركات محاور السيرفو. يأخذ A06B-6164-H333 نهجًا مختلفًا. هذه وحدة βiSVSP — وحدة سيرفو ومغزل بيتا i مدمجة — تدمج ثلاث قنوات محرك سيرفو مستقلة ومضخم مغزل بقوة 15 كيلو واط في وحدة قابس واحدة. رمز الطراز الداخلي لـ FANUC لهذه الوحدة هو SVPM3-15i (وحدة طاقة سيرفو/مغزل، سيرفو 3 محاور، فئة مغزل 15 كيلو واط).

النتيجة العملية كبيرة: وحدة واحدة تحل محل ما يتطلب بخلاف ذلك مضخم مغزل منفصل بالإضافة إلى وحدة مضخم سيرفو متعدد المحاور، مما يقلل من عمق الخزانة، ويقلل من الكابلات بين الوحدات، ويبسط طوبولوجيا القيادة الإجمالية. هذا النهج التصميمي هو سمة من سمات عائلة سيرفو بيتا من الجيل السادس، حيث استهدفت FANUC حلولًا فعالة من حيث التكلفة ومحسّنة للمساحة لمراكز التشغيل العمودية متوسطة المدى، ومراكز الخراطة، والآلات المركبة التي لا تتطلب التعامل مع الطاقة القصوى لسلسلة Alpha i الكاملة.

تم تعيين A06B-6164-H333 (لاحقة #H580) كوحدة دخل من فئة 200 فولت، تعمل من مصدر طاقة رئيسي تيار متردد ثلاثي الطور 200-240 فولت عبر وحدة PSM مصاحبة. تتواصل مع CNC عبر رابط الألياف البصرية FSSB (ناقل سيرفو تسلسلي من FANUC) — نفس بنية الناقل التسلسلي المستخدمة عبر عائلات المضخمات αi و βi الأوسع.

المواصفات الفنية

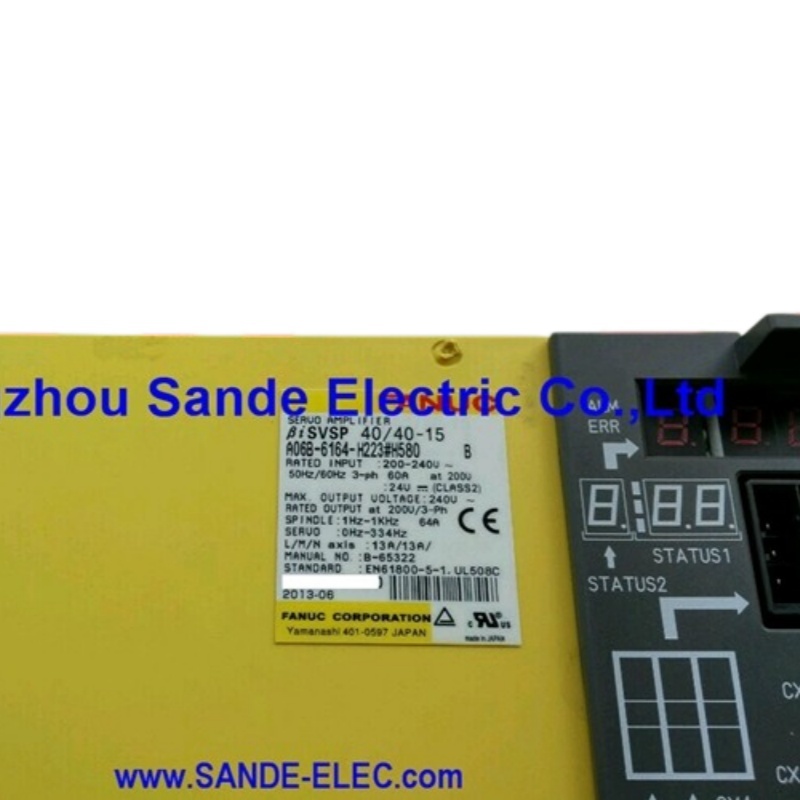

فهم رمز الطراز: biSVSP 40/40/40-15

التسمية biSVSP 40/40/40-15تتبع اتفاقية تسمية FANUC القياسية للوحدات المدمجة:

• bi — سلسلة بيتا i (عائلة محركات بيتا من الجيل الثاني)
• SVSP — وحدة سيرفو + مغزل مدمجة
• 40/40/40 — ثلاث قنوات سيرفو، كل منها مُقدر بـ 40 أمبير ذروة خرج (13 أمبير مستمر لكل محور)
• 15 — فئة طاقة مضخم المغزل، 15 كيلو واط

تجعل اتفاقية التسمية هذه من السهل التمييز بينها وبين المتغيرات ذات المحورين (مثل biSVSP 40/40-15، رقم القطعة A06B-6164-H233) والوحدات ذات أحجام السيرفو المختلطة (مثل biSVSP 40/40/80-15، رقم القطعة A06B-6164-H343).

محركات سيرفو ومغزل متوافقة

محاور السيرفو (L / M / N)

تم تصميم قنوات السيرفو الثلاث لمحركات سيرفو FANUC من سلسلة βiS (بيتا i القياسية). نطاق محركات السيرفو المتوافقة التي تم التحقق منها:

• βiS 4/5000 — إطار مدمج، مناسب للمحاور ذات الخدمة الخفيفة
• βiS 8/3000، βiS 8/2000 — إطار متوسط، محاور للأغراض العامة
• βiS 12/3000 — الحد الأعلى للتيار المستمر عند 13 أمبير لكل محور

المحركات من إطار βiS 22 الأكبر وما فوق تتجاوز تصنيف التيار المستمر لقنوات السيرفو 40 أمبير وتتطلب وحدة ذات قسم سيرفو مُقدر أعلى.

محرك المغزل

يقترن قسم المغزل 15 كيلو واط بمحركات مغزل FANUC من سلسلة βi في فئة 15 كيلو واط:

• βiI 15/10000 — محرك مدمج خطي
• βiI 18/7500 — متغير إطار أكبر ضمن قدرة خرج المغزل للمضخم

يجب تأكيد اختيار محرك المغزل مقابل ورقة مواصفات محرك FANUC لضمان أن طلب التيار المستمر للمحرك يقع ضمن تصنيف خرج المضخم.

توافق CNC واستبدال السلف

تعمل A06B-6164-H333 حصريًا مع وحدات تحكم CNC التي تستخدم اتصالات سيرفو ألياف بصرية FSSB:

• FANUC Series 0i-D (0i-MD للطحن، 0i-TD للخراطة)
• FANUC Series 0i-MF (جيل لاحق)
• FANUC 0i-Mate-D

إنها البديل المحدد لـ A06B-6134-H303#A الأقدم، والتي تنتمي إلى عائلة وحدات سيرفو بيتا من الجيل السابق التي تستخدم بروتوكول اتصال مختلف. انتقلت وحدات سلسلة 6164 إلى ناقل الألياف البصرية FSSB، وهو غير متوافق مع الإصدارات السابقة مع أجهزة سلسلة 6134 الأقدم. سيحتاج التبديل المباشر من A06B-6134-H303 إلى A06B-6164-H333 أيضًا إلى التحقق من أن برنامج CNC الثابت يدعم نوع المضخم الأحدث وأن كابلات الألياف البصرية موجودة.

لماذا البنية المدمجة مهمة عمليًا

بالنسبة لبناة الآلات ومهندسي الصيانة، فإن تنسيق biSVSP له بعض الآثار التشغيلية التي تستحق الفهم قبل الطلب:

مساحة الخزانة. تشغل وحدة واحدة مساحة أقل على سكة DIN وتتطلب عددًا أقل من توصيلات ناقل الطاقة بين الوحدات مقارنة بفصل محركات السيرفو والمغزل. هذا مهم بشكل خاص عند تحديث أو إعادة بناء الخزائن على منصات آلات أدوات أصغر حيث تكون المساحة محدودة.

عزل الأعطال. نظرًا لأن محاور السيرفو والمغزل تشترك في وحدة واحدة، فإن عطلًا في قناة واحدة — مثل قصر في IGBT في محور M، على سبيل المثال — يؤدي إلى تعطيل جميع قنوات القيادة الأربع حتى يتم إصلاح الوحدة أو استبدالها. قد ترغب الآلات ذات متطلبات وقت التشغيل الحرجة في الاحتفاظ بوحدة تبديل في المخزون.

اقتران PSM. مثل جميع وحدات سلسلة βi، تسحب A06B-6164-H333 من ناقل DC مشترك يتم توفيره بواسطة وحدة إمداد طاقة βiPS أو αiPS مصاحبة. يجب أن تكون وحدة PSM مُقدرة للتعامل مع الطلب الأقصى المدمج لجميع محاور السيرفو الثلاثة بالإضافة إلى المغزل في وقت واحد.

مرجع تبادلي لأرقام القطع

الشحن والخدمات اللوجستية

الإرسال: الوحدات المتوفرة في المخزون يتم شحنها خلال 1-2 يوم عمل. تغليف مضاد للكهرباء الساكنة مع حماية داخلية من الرغوة؛ وحدات ثقيلة أو كبيرة الحجم في صناديق خشبية مقواة.

شركات النقل: DHL Express · FedEx International Priority · UPS Worldwide · TNT · EMS

وقت العبور: خدمة الشحن السريع تغطي 220+ دولة في 24-48 ساعة؛ التسليم الدولي القياسي 3-7 أيام عمل.

الوثائق: فاتورة تجارية وقائمة تعبئة متضمنة مع كل شحنة. رسوم الاستيراد والجمارك هي مسؤولية المشتري بموجب لوائح بلد الوجهة.

أسئلة وأجوبة

س1: ما هو الفرق بين A06B-6164-H333 و A06B-6134-H303#A الذي يحل محله؟ تنتمي A06B-6134-H303#A إلى عائلة وحدات سيرفو بيتا الأقدم التي استخدمت واجهة سيرفو إدخال/إخراج متوازية بدلاً من اتصالات الألياف البصرية FSSB. A06B-6164-H333 هو الخلف FSSB-المعتمد — كلاهما وحدات مدمجة لسيرفو ثلاثي المحاور بالإضافة إلى مغزل 15 كيلو واط، ولكنهما يستخدمان بروتوكولات اتصال مختلفة جوهريًا وليسا قابلين للتبديل دون التحقق من أن برنامج CNC وإعدادات المعلمات وكابلات الخزانة محدثة لدعم بنية سلسلة 6164.

س2: هل هذه الوحدة مناسبة لآلة ذات أربعة محاور؟ لا — توفر A06B-6164-H333 ثلاث قنوات سيرفو بالضبط (L، M، N) بالإضافة إلى قناة مغزل واحدة. بالنسبة لأربعة محاور سيرفو مع مغزل مدمج، ستحتاج إلى وحدة مدمجة مختلفة أو مضخم سيرفو إضافي منفصل. إذا كانت آلتك تحتوي على محور سيرفو رابع كمحور ثانوي أو مساعد، يمكن إضافة مضخم βiSV أحادي المحور بشكل منفصل في نهاية نفس حلقة FSSB.

س3: هل يمكن استخدام هذا المضخم مع محركات مغزل Alpha i بدلاً من محركات مغزل Beta i؟ قسم المغزل βiSVSP مُقدر بـ 15 كيلو واط ويتوافق مع محركات مغزل سلسلة β من FANUC. في حين أن بعض محركات مغزل سلسلة α الأصغر تقع ضمن فئة طاقة 15 كيلو واط، فإن إقرانها بهذا المضخم يتطلب تحققًا دقيقًا للمعلمات وتأكيدًا من FANUC. تتمتع سلسلة α وسلسلة β بخصائص لفات مختلفة، ويمكن أن يؤدي الاقتران غير الصحيح إلى ظروف ارتفاع درجة الحرارة أو أعطال في القيادة حتى لو بدت تصنيفات الطاقة على اللوحة متوافقة.

س4: تظهر آلتي إنذار SV برموز خاصة بالمحور عبر محاور متعددة في وقت واحد — هل هذا يعني أن جميع قنوات السيرفو الثلاث قد فشلت؟ ليس بالضرورة. نظرًا لأن قنوات السيرفو الثلاث تشترك في سكة إمداد طاقة واحدة داخل الوحدة، فإن فشلًا في قسم ناقل DC المشترك، أو عطلًا في مشغل IGBT المشترك، أو فقدان طاقة التحكم 24 فولت للوحدة يمكن أن يعطل جميع المحاور الثلاثة في وقت واحد ويؤدي إلى ظهور إنذارات SV متعددة. قبل افتراض فشل جميع قنوات IGBT الثلاث، تحقق من جهد ناقل DC عند وحدة PSM، وافحص إمداد التحكم 24 فولت للوحدة، وابحث عن إنذار SV021 (عدم تطابق CNC/المضخم) أو SV023 (استحالة إيقاف السيرفو) الذي يشير إلى مشكلة على مستوى النظام بدلاً من ثلاثة أعطال قنوات مستقلة.

س5: ما هي قطع الغيار الأكثر شيوعًا المطلوبة لـ A06B-6164-H333؟ مروحة التبريد هي الجزء الأكثر استهلاكًا ويجب أن تكون العنصر الأول المخزن للصيانة الوقائية. بخلاف المروحة، فإن وحدات IGBT في قنوات السيرفو ومرحلة خرج المغزل هي المكونات الأكثر استبدالًا بشكل متكرر في الإصلاحات الميدانية. كابلات الألياف البصرية التي تربط هذه الوحدة بـ CNC تستحق أيضًا الاحتفاظ بها كقطع غيار، حيث أن التلف المادي أو تلوث الموصلات على تلك الكابلات هو سبب شائع لإنذارات الاتصال SV و SP التي يمكن الخلط بينها وبين فشل القيادة.
