وحدة مضخم سيرفو AC من FANUC A06B-6240-H105 — αiSV 80-B، أحادي المحور، سلسلة 200 فولت

رقم القطعة: A06B-6240-H105  |  الموديل: αiSV 80-B  |  السلسلة: FANUC αi-B  |  النوع: وحدة مضخم سيرفو أحادي المحور  |  الأصل: اليابان

نظرة عامة

التحكم في المحور الذي لا يرقى للمستوى ليس تحكمًا في المحور — بل هو عبء. FANUC A06B-6240-H105 هي وحدة مضخم سيرفو AC أحادي المحور من سلسلة αi-B من FANUC، تحت اسم الموديل αiSV 80-B، مصممة لتطبيقات CNC والروبوتات عالية الطلب حيث يكون عزم الدوران الثابت، والاستجابة السريعة النظيفة، وفترات الخدمة الطويلة أمورًا غير قابلة للتفاوض.

تجلس سلسلة αi-B في قلب بنية FANUC الحديثة للسيرفو. مقارنة بالأجيال السابقة، تعمل السلسلة ببرودة أكبر، وتشغل مساحة أقل في الخزانة، وتستهلك طاقة أقل لنفس المخرجات — قامت FANUC بتقليل بصمة تركيب المضخم بنسبة 30% تقريبًا مقارنة بالتصاميم التقليدية من خلال مزيج من أجهزة الطاقة منخفضة الفقد وتصميم جديد لزعانف تبديد الحرارة. عمليًا، يعني ذلك سعة قيادة أكبر لكل رف وإدارة حرارية أفضل في تكوينات خزائن متعددة المحاور كثيفة.

يُستخدم A06B-6240-H105 في سياقين رئيسيين للنشر: كمحرك محور سيرفو CNC في مراكز التشغيل التي تعمل بوحدات تحكم FANUC Series 30i و 31i و 32i، وكمضخم مساعد أو محور سابع في أنظمة الروبوتات من FANUC — خاصة تكوينات وحدات التحكم R-30iB و R-30iB Plus حيث تكون هناك حاجة لمحاور سيرفو إضافية تتجاوز المحاور الستة القياسية. في كلا الدورين، يعمل كجزء من سلسلة اتصالات FSSB (FANUC Serial Servo Bus) المتناسقة عبر الألياف الضوئية، ويتلقى أوامر المحور بسرعة عالية مع الحد الأدنى من زمن الاستجابة.

المواصفات الفنية

مصمم لبنية αi-B — ما يعنيه ذلك عمليًا

A06B-6240-H105 ليس محركًا مستقلاً بالمعنى التقليدي. إنه وحدة ضمن نظام سيرفو متناسق من FANUC، وفهم كيفية ملاءمته لهذا النظام يحدد كل شيء بدءًا من إجراء التركيب وحتى استراتيجية الاستبدال.

اتصال الألياف الضوئية FSSB يتواصل المضخم مع وحدة تحكم CNC أو الروبوت عبر ناقل السيرفو التسلسلي عالي السرعة من FANUC، والذي يتم نقله عبر كابل الألياف الضوئية بدلاً من الأسلاك النحاسية التقليدية. تلغي الألياف التداخل الكهرومغناطيسي بين الإشارة وضوضاء التبديل عالية الطاقة المتأصلة في مرحلة الطاقة — وهو أمر مهم في الخزائن المدمجة حيث تتشارك كابلات الإشارة والطاقة مساحة محدودة. تعمل دورة الاتصال بسرعة كافية لدعم المزامنة الدقيقة متعددة المحاور دون قيود النطاق الميت لبنى قطار النبضات القديمة.

بنية ناقل DC المشترك تستخدم سلسلة αi-B تكوين ناقل DC مشترك: تقوم وحدة إمداد الطاقة αiPS-B بتصحيح التيار المتردد الوارد وتغذية سكة DC مشتركة تتصل بها وحدات مضخم السيرفو والمغزل المتعددة. يسحب A06B-6240-H105 من هذا الناقل المشترك بدلاً من تصحيح مدخله الخاص من تيار متردد الشبكة. هذا له نتيجتان مهمتان. أولاً، يمكن للطاقة المتجددة من محور يتباطأ أن يمتصها محور يتسارع على نفس الناقل، مما يقلل من صافي الطاقة المسحوبة من الإمداد. ثانيًا، لا يتطلب استبدال وحدة المضخم استبدال وحدة إمداد الطاقة — بافتراض أن وحدة إمداد الطاقة سليمة ومُصنفة بشكل صحيح لطلب تيار المحور الإجمالي.

مكثف بولسيكودر مطلق مدمج يحتفظ مكثف احتياطي داخل A06B-6240-H105 بموضع المشفر المطلق لمدة 10 دقائق تقريبًا بعد إزالة الطاقة. هذا يعني أنه في التشغيل العادي — استبدال وحدة المضخم نفسها — لا يلزم إعادة تعيين الموضع المرجعي بعد إعادة التركيب، بشرط اكتمال التبديل خلال وقت احتفاظ المكثف. في الآلات التي تستغرق دورات الترحيل وقتًا طويلاً أو تتطلب عمليات إخلاء التركيبات، توفر هذه الميزة وحدها وقتًا ذا مغزى أثناء الصيانة المخطط لها.

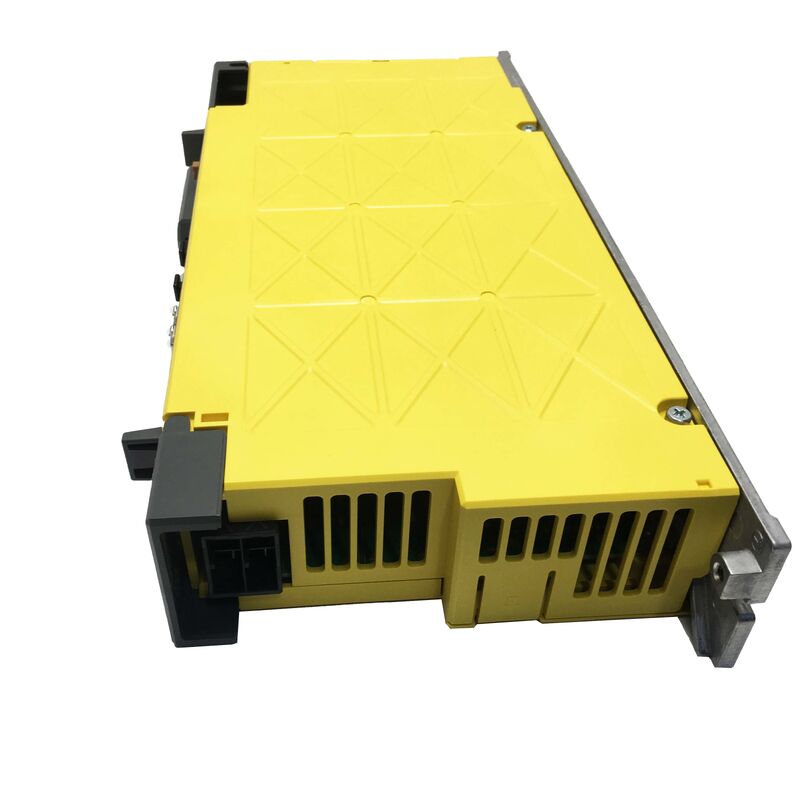

تبريد بالمروحة مع المراقبة يحافظ التبريد النشط بالمروحة على مرحلة الطاقة ضمن حدود التشغيل تحت الطلب المستمر للتيار العالي. تراقب القيادة حالة المروحة ويمكنها الإبلاغ عن ظروف عطل المروحة قبل حدوث إيقاف حراري — مما يمنح فرق الصيانة وقتًا لجدولة التدخل بدلاً من مواجهة رحلة غير مخطط لها.

أين يتم تثبيت هذا المضخم

مراكز التشغيل CNC — محاور تغذية عالية الطاقة يشير التعيين 80 في αiSV 80-B إلى فئة طاقة القيادة. عند 22.5 أمبير خرج مُقدر، يُناسب A06B-6240-H105 محركات المحاور X و Y و Z والمحاور الدوارة في مراكز التشغيل المتوسطة والكبيرة حيث تتجاوز متطلبات الدفع أو عزم الدوران للمحور ما يمكن أن تقدمه متغيرات المضخم الأصغر في فئة 40 أو 20. تسحب المحاور الخطية في مراكز التشغيل الأفقية، وطاولات التدوير، وتطبيقات التغذية الثقيلة في الآلات ذات 5 محاور سعة قيادة في هذا النطاق.

أنظمة الروبوتات من FANUC — توسيع المحور المساعد أحد سيناريوهات التركيب الأكثر شيوعًا لـ A06B-6240-H105 هو كمضخم محور سابع أو إضافي في خلايا عمل الروبوتات التي يتم التحكم فيها بواسطة وحدة تحكم R-30iB أو R-30iB Plus. تتطلب أنظمة التتبع، والمحددات الدوارة، ومسدسات اللحام بالسيرفو، ومغيرات الأدوات التي تعمل بالسيرفو مضخمًا إضافيًا خارج محركات الروبوت الداخلية للمحاور الستة الأساسية. يتصل A06B-6240-H105 بسلسلة FSSB في خزانة وحدة التحكم ويتم تكوينه كمحور إضافي في معلمات الروبوت.

التصنيع المرن متعدد المحاور في أنظمة الجسر، وآلات النقل، وخلايا التصنيع المرنة حيث تقوم وحدات تحكم FANUC Power Motion i-A أو Series 31i بتنسيق محاور خطية ودوارة متعددة في وقت واحد، يملأ A06B-6240-H105 فتحات المحاور عالية التيار في تكوينات القيادة ذات السعة المختلطة — تعمل جنبًا إلى جنب مع وحدات αiSV 40-B أو αiSV 20-B الأصغر التي تتعامل مع محاور عزم دوران أقل على نفس الناقل المشترك.

تشخيص الأعطال — ما يخبرك به عرض حالة LED

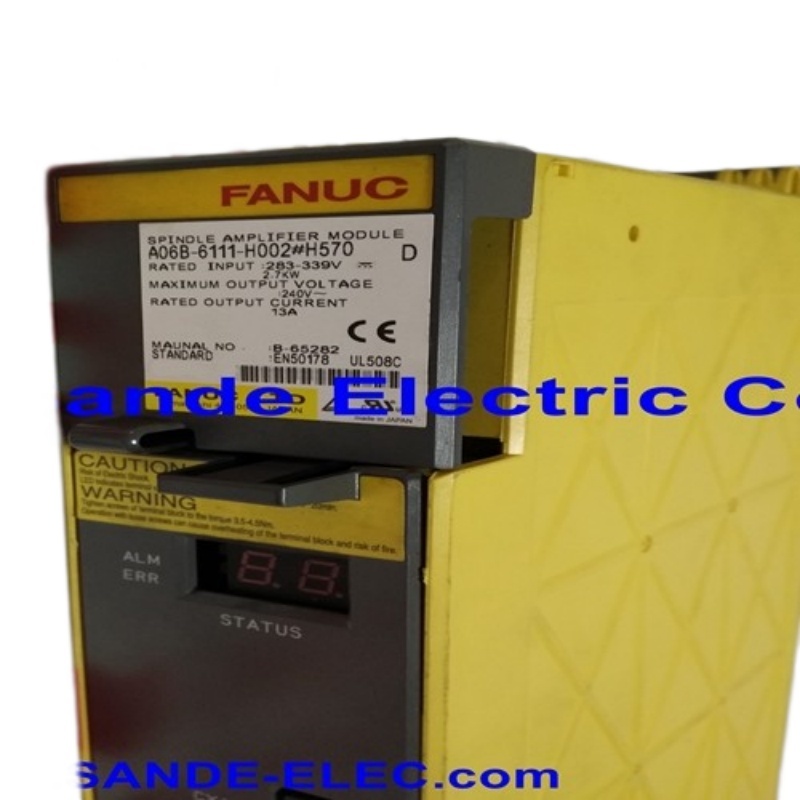

كل مضخم من سلسلة αi-B لديه شاشة LED على اللوحة الأمامية توفر معلومات الحالة والإنذار في الوقت الفعلي. بعد حدوث عطل، يكون رمز الإنذار المعروض هو المؤشر التشخيصي الأول والأكثر مباشرة. الرموز الشائعة ذات الصلة بـ A06B-6240-H105 وأسبابها الجذرية الأكثر تكرارًا:

الإنذار 9 (جهد زائد على ناقل DC): تجاوز جهد ناقل DC الحد المسموح به. السبب الأكثر شيوعًا هو عدم كفاية السعة المتجددة — إما أن دائرة التجديد لوحدة إمداد الطاقة مشبعة، أو أن منحنيات التباطؤ شديدة جدًا بالنسبة للقصور الذاتي الذي يتم إيقافه. تحقق من حالة وحدة αiPS وفكر في وحدة تفريغ متجددة إذا كان التطبيق يتضمن تباطؤات قوية متكررة.

الإنذار 6 (تيار زائد): تجاوز تيار الخرج الحد. تحقق من أسلاك المحرك — خاصة توصيلات U و V و W — بحثًا عن انهيار العزل، أو قصر متقطع، أو مرحلة غير صحيحة. تحقق أيضًا من المحرك نفسه إذا ظهر الإنذار عند نقطة ثابتة في دورة حركة المحور.

الإنذار 1 (عطل المروحة): توقفت مروحة التبريد الداخلية أو تباطأت دون الحد الأدنى لسرعة العتبة. استبدل المروحة قبل مواصلة التشغيل؛ التشغيل بتيار عالٍ دون تبريد كافٍ يخاطر بتلف حراري لمرحلة طاقة IGBT.

الإنذار 8 (درجة حرارة عالية): تجاوزت درجة حرارة مرحلة الطاقة الحد الآمن. تحقق من درجة الحرارة المحيطة في الخزانة، وتأكد من أن الزعانف نظيفة وغير مسدودة، وتأكد من أن المروحة تعمل، وتأكد من أن القيادة لا تتجاوز تيار الخرج المُقدر لدورة العمل قيد التشغيل.

متغيرات البحث عن رقم القطعة

يستخدم المشترون الذين يبحثون عن هذه الوحدة تنسيقات متعددة — كلها تشير إلى نفس الوحدة:

A06B-6240-H105 · A06B6240H105 · A06B-6240-H105 · AO6B-624O-HIO5 (خلط بين O/صفر — قراءة خاطئة شائعة لـ OCR، نفس المنتج) · FANUC αiSV 80-B · مضخم aiSV80B · FANUC 6240 H105

الشحن والإرسال

تشحن الوحدات في عبوات المصنع الأصلية من FANUC في غضون 1–2 يوم عمل من تأكيد الدفع. تتوفر شركات الشحن السريع للمتطلبات العاجلة.

شركات النقل: DHL Express · FedEx International Priority · UPS · EMS · TNT العبور: 3–7 أيام عمل لمعظم الوجهات الدولية عبر الشحن السريع الوثائق: فاتورة تجارية وقائمة تعبئة قياسية؛ شهادة منشأ عند الطلب رسوم الاستيراد والضرائب: يدفعها المشتري عند الوجهة

يتم توفير أرقام التتبع بمجرد جمع الشحنة.

أسئلة متكررة

س: ما هو الفرق بين A06B-6240-H105 و A06B-6290-H105؟

ج: كلاهما وحدات مضخم سيرفو أحادي المحور αiSV 80 في سلسلة αi-B، ولكنهما يعملان في فئات جهد مختلفة تمامًا. A06B-6240-H105 هو متغير سلسلة دخل 200 فولت — يتصل بوحدة إمداد طاقة αiPS-B تغذي ناقل 283–339 فولت تيار مستمر، ويخرج 240 فولت تيار متردد إلى المحرك. A06B-6290-H105 هو متغير سلسلة دخل 400 فولت عالي الجهد (HV) — يعمل من ناقل 537–679 فولت تيار مستمر ويخرج 400 فولت تيار متردد. لا يمكن استبدالهما كهربائيًا. تحدد وحدة إمداد الطاقة في تركيبك وتصنيف جهد محركات السيرفو في النظام أي متغير هو الصحيح. استخدام مضخم سلسلة 200 فولت على ناقل 400 فولت سيدمر الوحدة.

س: هل يمكن استخدام A06B-6240-H105 كبديل في وحدة تحكم روبوت FANUC R-30iA؟

ج: تم تصميم A06B-6240-H105 لبنية سلسلة αi-B، والتي ترتبط بوحدات التحكم R-30iB و R-30iB Plus. استخدمت وحدة التحكم R-30iA الأقدم مضخمات سلسلة αi (غير B) في خزانة السيرفو الخاصة بها. بينما الشكل المادي متشابه، فإن سلسلة αi-B لديها توقيت اتصال وخصائص ناقل معدلة مقارنة بسلسلة αi الأصلية. خلط وحدات سلسلة B ووحدات غير B في نفس النظام ليس تكوينًا مدعومًا. تحقق من جيل وحدة التحكم وسلسلة المضخم الحالية قبل طلب بديل — طابق لاحقة الوحدات المثبتة تمامًا.

س: تظهر الآلة إنذار سيرفو بعد استبدال A06B-6240-H105. ماذا يجب أن أفحص أولاً؟

ج: السبب الأكثر شيوعًا لإنذار السيرفو فورًا بعد تبديل الوحدة هو بيانات الموضع المرجعي للمحرك. على الرغم من أن سلسلة αi-B لديها مكثف احتياطي مدمج للاحتفاظ بموضع المشفر المطلق، إذا استغرق الاستبدال أكثر من 10 دقائق تقريبًا مع إزالة الطاقة، فسوف يفرغ المكثف وتُفقد بيانات الموضع المطلق — مما يتطلب دورة إعادة تعيين الموضع المرجعي قبل أن يتمكن المحور من العمل. تحقق من رسالة إنذار CNC أو وحدة التحكم الخاصة بخطأ الموضع أو رموز فقدان البيانات المطلقة أولاً. إذا ظهر إنذار غير متعلق ببيانات الموضع، تحقق من أن جميع موصلات الألياف الضوئية FSSB مثبتة بالكامل (على المضخم وعلى الوحدات المجاورة في السلسلة)، وتأكد من أن تكوين معلمة محور CNC يطابق الوحدة الجديدة.

س: هل يتضمن هذا المضخم مقاومة تجديد مدمجة؟

ج: لا. في بنية سلسلة αi-B، تتم إدارة معالجة الطاقة المتجددة بواسطة وحدة إمداد الطاقة المشتركة (αiPS-B) بدلاً من وحدات مضخم المحور الفردية. تتعامل وحدة إمداد الطاقة مع التجديد للناقل بأكمله. إذا كانت السعة المتجددة لوحدة إمداد الطاقة غير كافية للتطبيق — والتي يتم الإشارة إليها عادةً بإنذارات الجهد الزائد لناقل DC أثناء التباطؤ القوي — يمكن إضافة وحدة تفريغ متجددة إلى النظام. لا تحتوي وحدات مضخم المحور الفردية في سلسلة αi-B 200 فولت على مقاومات تجديد خاصة بها أو قواطع فرامل.

س: كيف أؤكد أن هذه هي القطعة الصحيحة قبل الطلب — ما هي العلامات التي يجب أن أبحث عنها على الوحدة الحالية؟

ج: رقم قطعة FANUC مطبوع على الملصق المثبت على الوجه الأمامي أو الجانبي لوحدة المضخم، بالتنسيق القياسي A06B-XXXX-HXXX. إذا كان الملصق يقرأ A06B-6240-H105، فهذه القائمة هي البديل المباشر. بالإضافة إلى ذلك، تحقق من اسم الموديل على الملصق — يجب أن يظهر αiSV 80-B. إذا كنت تحصل على القطعة بناءً على قائمة قطع الغيار بدلاً من وحدة مثبتة، فتحقق من معلمة تكوين محور CNC (رمز موديل المضخم المخزن في إعدادات معلمات السيرفو الخاصة بـ CNC) للتحقق من موديل القيادة الذي تتوقعه وحدة التحكم. إذا كان هناك أي شك، شارك موديل الجهاز، وجيل CNC، ومرجع مخطط الأسلاك للخزانة مع فريقنا قبل تقديم الطلب.
