جهاز تحكم منطقي قابل للبرمجة
>
|
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | Siemens |
| رقم الموديل | 6ES7 134-4FB01-0AB0 |

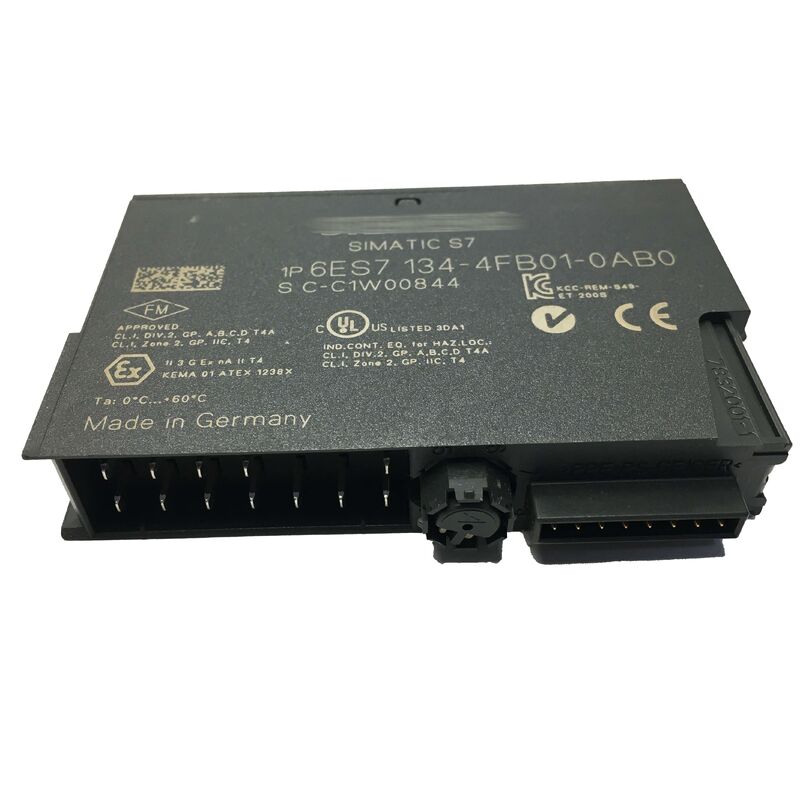

وحدة إلكترونيات أصلية جديدة من سيمنز 6ES7134-4FB01-0AB0
وحدة الإلكترونيات Siemens 6ES7134-4FB01-0AB0 مصممة للاستحواذ الدقيق للإشارات التناظرية ضمن نظام الإدخال/الإخراج الموزع SIMATIC ET 200S. تتميز بـ قناتين قياسيتين للإدخال التناظري وتدعم نطاقات جهد متعددة، بما في ذلك ±10 فولت بدقة 13 بت بالإضافة إلى الإشارة, ±5 فولت بدقة 12 بت بالإضافة إلى الإشارة, و 1...5 فولت بدقة 12 بت, مما يوفر مرونة لمجموعة واسعة من مهام القياس الصناعية.
بعرض وحدة 15 مم مدمج, تتيح هذه الوحدة كثافة إدخال/إخراج عالية واستخدامًا فعالاً لمساحة خزانة التحكم. يضمن زمن دورة 65 مللي ثانية لكل قناة معالجة إشارات متسقة وموثوقة في التشغيل الصناعي المستمر. لتعزيز التشخيص وسلامة النظام، تم تجهيز الوحدة بـ مؤشر خطأ لمجموعة مصابيح LED SF, مما يسمح بتحديد سريع مرئي لحالات الخطأ أثناء التشغيل.الميزات والمزايا الرئيسية
للتحكم المستقر والقابل للتكرار في العملياتيدعم أنواع إدخال تناظرية متعددة
, مما يتيح تصميم نظام مرنتحويل سريع وزمن استجابة
, مثالي للعمليات الصناعية الديناميكيةتكامل سلس مع أنظمة SIMATIC ET 200S
تصميم وحدة إلكترونيات مدمج
, محسّن لخزائن التحكم الموفرة للمساحةالمواصفات الفنية
| المواصفات | الشركة المصنعة |
|---|---|
| سيمنز | نوع المنتج |
| وحدة إلكترونيات | السلسلة |
| SIMATIC ET 200S | رقم القطعة |
| 6ES7134-4FB01-0AB0 | نوع الإدخال |
| إدخال تناظري | عدد المدخلات |
| 2 قناة تناظرية | الإشارات المدعومة |
| الجهد / التيار (قابل للتكوين) | الدقة |
| تحويل تناظري عالي الدقة | نقل البيانات |
| عبر ناقل خلفي لـ ET 200S | التشخيص |
| تشخيص مدمج ومراقبة الحالة | جهد التشغيل |
| يتم توفيره عبر وحدة واجهة ET 200S | درجة حرارة التشغيل |
| نطاق قياسي صناعي | التركيب |
| تركيب معياري لـ ET 200S | الحالة |
| جديد تمامًا، أصلي من سيمنز | التطبيقات النموذجية |
أنظمة أتمتة العمليات
أتمتة المصانع وخطوط الإنتاج
أنظمة الإدخال/الإخراج الموزعة مع ET 200S
صناعات الطاقة والمياه والمعالجة الكيميائية
احتياطات التطبيق
1.
الظروف البيئية: تأكد من أن الوحدة تعمل ضمن نطاق درجة الحرارة المحيطة والرطوبة والاهتزاز المحدد. قد تؤثر درجات الحرارة المحيطة المرتفعة أو المنخفضة بشكل مفرط على دقة القياس واستقرارها على المدى الطويل.2.
جودة الطاقة: يجب أن يكون مصدر الطاقة للوحدة مستقرًا ونظيفًا. قد تتداخل تقلبات الجهد الشديدة أو الضوضاء عالية التردد مع التشغيل الطبيعي للوحدة.3.
تمديد كابل الإشارة: يجب إبقاء كابلات الإشارة التناظرية بعيدة قدر الإمكان عن مصادر التداخل القوية مثل كابلات الطاقة وكابلات خرج العاكس. إذا تقاطعت كابلات متعددة، فيجب أن تتقاطع بشكل عمودي قدر الإمكان. يجب معالجة تدريع الكابلات وفقًا للمعايير ذات الصلة لتجنب إنشاء حلقات أرضية تسبب تداخلًا.
