| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2202-0421 |
في نظام FANUC Alpha servo ، يحتوي خزانة المحرك على ثلاثة أنواع من الوحدات على حافلة DC المشتركة:
إن PSM هو الأساس الكهربائي لنظام القيادة بأكمله. لا يوجد محرك خدمة يدور ، ولا يوجد دورة لفاصوليا ، ولا يوجد حافلة DC ما لم يكن PSM يعمل بشكل صحيح.

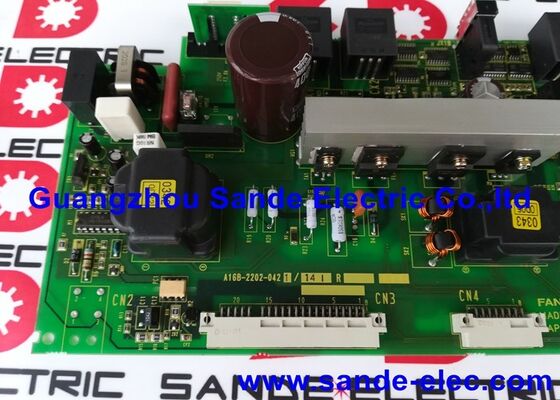

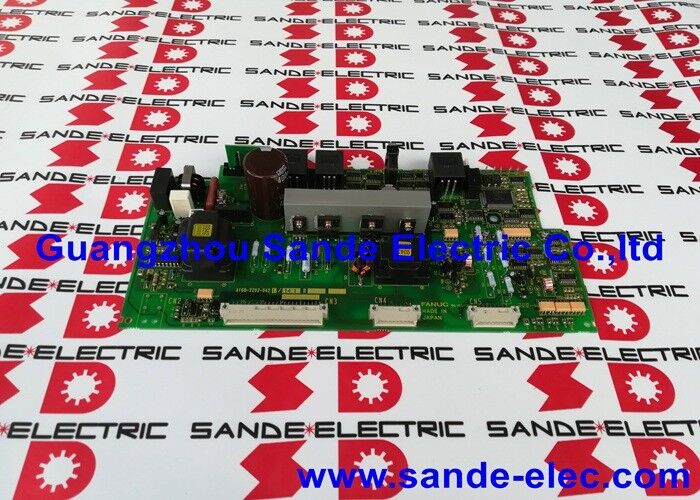

A16B-2202-0421 هو لوحة التحكم داخل PSM. إنه يدير دوائر تصحيح وتصحيح عامل الطاقة، يراقب جهد حافلة DC،يقوم بتنفيذ تسلسل إيقاف الطاقة عند الأمر أو الإنذار، وتتعامل مع وظيفة التجديد إرجاع طاقة مكابح المحرك من حافلة DC إلى مصدر التيار المتردد.
| المعلم | القيمة |
|---|---|
| المدخلات | 200-230VAC، ثلاثي المراحل، 50/60Hz |
| مخرجات الحافلة المستمرة | 283~325VDC |
| PSM متوافق | من PSM-15 إلى PSM-55 |
| نوع الطاقة | التجدد |
| العائلة | سلسلة FANUC Alpha |
يقوم PSM بتوليد رموز إنذار تعرضها CNC عند حدوث عطل. يقوم A16B-2202-0421 بمراقبة وإبلاغ هذه الحالات:
تشخيص إنذار PSM:يقوم نظام محرك FANUC Alpha بتوليد إنذار AL-04 المستمر (انخفاض في الجهد المتزامن) بعد تشغيل الطاقة. يتم تأكيد صحة إمدادات مدخلات التيار المتردد،ومستوى الطاقة الرئيسي (لوحة الأسلاك وأجهزة الطاقة) اختبار بأنها سليمةيتم تحديد لوحة التحكم A16B-2202-0421 كمصدر خطأ. استبدال يعيد تنظيم فولتاج الحافلة المباشرة في PSM.
إصلاح صيانة نظام القيادةأثناء إصلاح مُقرر لخزانة محركات سلسلة (ألفا)يتم استبدال A16B-2202-0421 كجزء من تجديد PCB الاستباقي لمنع فشل لوحات تحكم PSM المرتبطة بالعمر في نظام إنتاج دورة عمل عالية.
السؤال 1: إذا أظهر جهاز التحكم الإنساني إنذار AL-07 (إفراط الجهد في حافلة التيار المباشر) ، فهل يشير هذا دائمًا إلى خطأ في لوحة التحكم؟
يمكن أن يكون لأسباب عديدة: خطأ في لوحة التحكم، دائرة تجديد فاشلة تمنع الطاقة من العودة إلى الشبكة،أو حدث تباطؤ مفاجئ ذو جدران عالية يتجاوز لفترة وجيزة قدرة التجددتأكد من أن منحدرات التباطؤ في معايير CNC لم يتم تعيينها بقوة قبل استبدال A16B-2202-0421. إذا حدث الإنذار عند معدلات التباطؤ العادية ،لوحة التحكم أو مرحلة الطاقة هي المصدر المحتمل للخطأ.
السؤال 2: هل يمكن استخدام A16B-2202-0421 مع نماذج PSM مع إضافة BM (على سبيل المثال ، A06B-6087-H115 # BM) ؟
يُشير اللاحق #BM إلى متغير مؤشر CE لوحدة PSM. يُعد جهاز التحكم المقابل لهذه المتغيرات المؤشرة CE A16B-2202-0424 ، وليس A16B-2202-0421.هذه الإصدارين من اللوحة محددة لمختلف أنواع الوحدات الخاصة بهم ولا يمكن استبدالهاتأكد ما إذا كان PSM المثبت هو المتغير القياسي أو BM قبل طلب لوحة التحكم البديلة.
السؤال 3: ما هو لوحة الأسلاك، وهل تحتاج إلى استبدالها في نفس الوقت مع A16B-2202-0421؟
يحتوي PSM على PCBs رئيسيين: لوحة التحكم (A16B-2202-0421) ولوحة الأسلاك (مجموعة A20B-1006-xxxx المختلفة لقياس طاقة PSM).لوحة الأسلاك تتعامل مع اتصالات الطاقة عالية التيار؛ لوحة التحكم تدير منطق التنظيم والحماية. ما لم يكن لوحة الأسلاك لديها تلف مرئيالاتصالات المتضررة فقط لوحة التحكم A16B-2202-0421 تحتاج إلى استبدال في حالة فشل لوحة التحكم.
السؤال 4: هل من الآمن اختبار A16B-2202-0421 عن طريق تشغيل PSM دون أي وحدات SVM أو SPM متصلة؟
يمكن لـ PSM إنشاء حافلة DC دون وحدات الحمل المرتبطة. هذا اختبار عزل صالح للتحقق من وظيفة PSM قبل إعادة توصيل وحدات المحرك. ومع ذلك ،سيشحن مكثفات الحافلة المترددة إلى 283 ∼ 325VDCلاحظ جميع احتياطات السلامة عالية الجهد: لا تلمس أبدا محطات الحافلة المباشرة أو المكونات الداخلية مع تشغيل الوحدة. بعد إيقاف تشغيل،انتظر دورة تفريغ المكثف (عادة 5 ٪ 10 دقيقة) قبل الوصول إلى الداخل PSM.
السؤال 5: كيف يتفاعل A16B-2202-0421 مع CNC خلال تسلسل إيقاف التشغيل الخاضع للسيطرة؟
يقوم جهاز CNC بإرسال أمر إيقاف التيار الكهربائي إلى PSM عبر إشارة تشغيل الخدمة قبل قطع طاقة التيار المتردد في إيقاف التشغيل المسيطر عليه.A16B-2202-0421 يستجيب بإملاء مرحلة الطاقة لإيقاف التجدد، السماح للحافلة DC لتفريغ إلى مستوى آمن من خلال مسار المعوقة الخاضعة للسيطرة، ومن ثم إيقاف التشغيل.هذا التسلسل يمنع انهيار فولتاج الحافلة المباشرة المفاجئ الذي يمكن أن يفسد معايير القيادة أو يسبب مشاكل ميكانيكية من فقدان الطاقة المفاجئ في المحور.
