لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-3200-0210 |
يمثل الطراز FANUC Series 18 Model C (FS18C) التكرار النهائي لمنصة Series 18 CNC قبل الانتقال إلى أجهزة 18i (الجيل الأول). قدم الطراز C معالج Intel i486DX2 - وهو ترقية مهمة من المعالجات السابقة 8 بت و16 بت المستخدمة في الطرازين A وB من السلسلة 18 - مع الاحتفاظ بالبنية الأساسية لعائلة منتجات السلسلة 18.

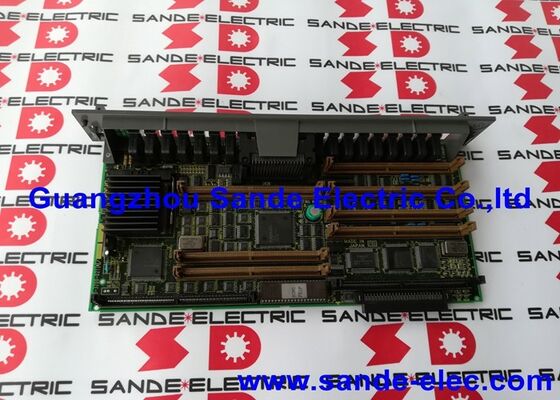

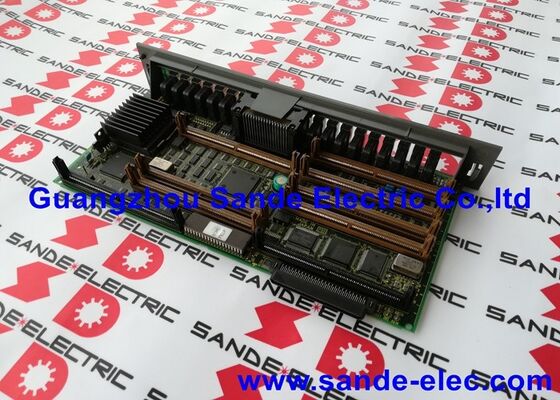

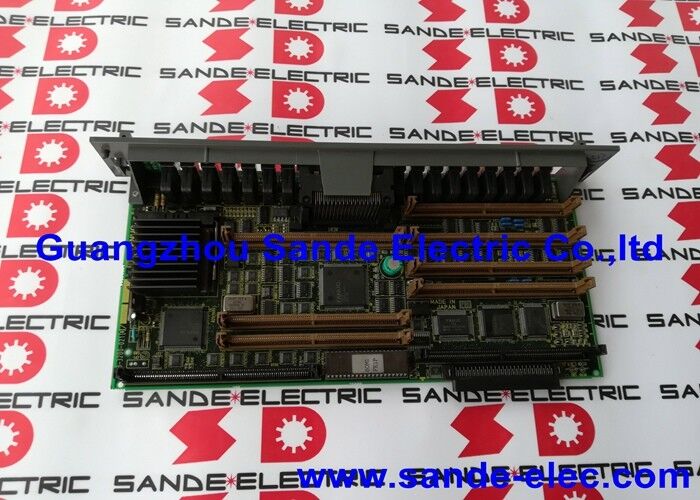

الآلات المبنية على منصة 18-C لا تزال في خدمة الإنتاج النشطة. A16B-3200-0210 هي اللوحة الرئيسية لهذه الأنظمة - PCB المركزي الذي تتصل به جميع وحدات خيار SMD، واللوحة التي تحدد الحدود المادية لما يمكن تكوين 18-C CNC للقيام به.
| المعلمة | قيمة |
|---|---|
| المعالج | إنتل i486DX2 |
| سرعة الساعة | 66 ميجا هرتز |
| بنيان | 32 بت |
| المحاور التي تسيطر عليها | ما يصل إلى 6 |
| فتحات الوحدة النمطية | 9 |
| متناسق | 18-MC، 18-TC، 18-MB، 180-MC |
| وحدات مصلحة الارصاد الجوية | غير متضمنة |
يتم توفير A16B-3200-0210 كلوحة قاعدة عامة بدون أي وحدات توصيل SMD (جهاز التثبيت السطحي). تقبل فتحات الوحدات التسع الموجودة باللوحة الوحدات التي تحدد قدرة النظام المحدد:
هذا التصميم المعياري هو سبب "تزويد اللوحة بدون وحدات SMD" - فمجموعة الوحدات تجعل اللوحة مخصصة لجهاز معين ونوع CNC. تقبل اللوحة العامة A16B-3200-0210 أي مجموعة صالحة من هذه الوحدات لتتوافق مع التكوين الأصلي للجهاز المثبت.
18-فشل اللوحة الرئيسية لمركز التصنيع MC:فشل مركز التصنيع باستخدام FANUC 18-MC CNC في التمهيد. بعد التأكد من سلامة مصدر الطاقة، تم تحديد A16B-3200-0210 على أنها نقطة الفشل. يؤدي تركيب لوحة بديلة - مع إعادة تثبيت وحدات SMD الأصلية - متبوعة باستعادة المعلمات من النسخة الاحتياطية، إلى إعادة مركز المعالجة إلى الإنتاج.
18-TC استبدال اللوحة المركزية:يحدث خطأ متقطع في اللوحة الرئيسية لمركز الخراطة مما يؤدي إلى إعادة ضبط عشوائية. تستعيد لوحة الاستبدال A16B-3200-0210 التشغيل المستقر مع وحدات SMD الحالية وبرامج CNC.
إصلاح صيانة CNC:يخضع مركز تصنيع 18-MC الأقدم لعملية إصلاح شاملة باستخدام الحاسب الآلي. يتم استبدال A16B-3200-0210 كجزء من التجديد على مستوى اللوحة بينما يتم فحص جميع وحدات SMD وإعادة تثبيتها.
س1: ما هي وحدات SMD التي يجب طلبها بشكل منفصل لإكمال نظام A16B-3200-0210 الكامل؟
تعتمد الوحدات المطلوبة على تكوين CNC 18-C المحدد. على الأقل: وحدة FROM (برنامج نظام CNC)، ووحدة SRAM (المعلمات والبرامج)، ووحدة DRAM (الذاكرة العاملة). تعتمد وحدات المؤازرة والمغزل والاتصالات على عدد محاور الماكينة ونوع محرك الأقراص. حدد أنواع الوحدات المثبتة من اللوحة الرئيسية الأصلية قبل طلب البدائل - تتم طباعة أرقام أجزاء الوحدة على كل ملصق وحدة SMD.
Q2: هل A16B-3200-0210 متوافق مع السلسلة 16C CNC؟
تم تأكيد A16B-3200-0210 لمنصة Series 18C/18M/T. في حين أن بعض المصادر تدرج هذه اللوحة ضمن وثائق الطراز B من السلسلة 16/18، فإن السلسلة 16C و18C تستخدم أجهزة اللوحة الرئيسية ذات الصلة ولكنها متميزة. تشير DNC Electronics إلى أن هذه هي "لوحة وحدة المعالجة المركزية الرئيسية لنظام التحكم Fanuc 18-C." قم بتأكيد نموذج CNC المستهدف - 16C أو 18C - قبل الطلب، حيث أن أرقام أجزاء اللوحة المجاورة تخدم 16C.
س3: ما هي أقصى سعة تخزينية للبرنامج يمكن تحقيقها بهذه اللوحة؟
يتم تحديد تخزين البرنامج من خلال وحدات FROM وSRAM المثبتة على A16B-3200-0210 - وليس من خلال اللوحة الرئيسية نفسها. تقبل فتحات الوحدات التسعة الموجودة في اللوحة وحدات سعة FROM المختلفة، وتحدد وحدات SRAM ذات الأحجام المختلفة عدد وحجم البرامج القابلة للتخزين باستخدام بطارية احتياطية. يحدد الجمع بين وحدات FROM وSRAM التكوين الإجمالي لتخزين البرامج في النظام.
س 4: هل يتطلب تركيب A16B-3200-0210 إعادة إدخال جميع المعلمات والبرامج؟
نعم، إذا لم يتم نقل وحدات SMD من اللوحة الفاشلة. تحتفظ وحدة SRAM بالمعلمات والبرامج (مع بطارية احتياطية). إذا كانت وحدة SRAM من اللوحة الأصلية سليمة وتم نقلها إلى البديل A16B-3200-0210، فسيتم الاحتفاظ ببيانات CNC. إذا فشلت وحدة SRAM أيضًا، فستكون الاستعادة الكاملة من النسخة الاحتياطية مطلوبة. هذا هو السبب في أن النسخ الاحتياطي المنتظم للمعلمات يعد ممارسة صيانة أساسية.
س5: هل يمكن إضافة خيار معالج RISC إلى الطراز A16B-3200-0210 لتحسين الأداء؟
تشير DNC Electronics إلى أن A16B-3200-0210 "يمكن تشغيله مع عدة أنواع من OPTION PCBs ومعالجات RISC للقيام بمهام إضافية." قدمت بعض أنظمة FANUC CNC لوحات معالجة مشتركة RISC اختيارية لتسريع وظائف محددة - في المقام الأول تحديد الخطوط بسرعة عالية والنظرة المتقدمة للأمام. يمكن أن تستوعب فتحات الوحدة النمطية A16B-3200-0210 لوحات الخيارات هذه. تحقق من أدلة الاتصال والصيانة الخاصة بـ FANUC Series 18C للحصول على القائمة الكاملة للوحات الخيارات المدعومة ومتطلبات التثبيت الخاصة بها.
