| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-3200-0495 |
سلسلة FANUC 0i Mate هي الفرع المدمج والاقتصادي الذي يركز على عائلة 0i CNC. حيث يستهدف معيار 0i آلات الأدوات العامة،تم تصميم 0i Mate لتطبيقات الماكينة البسيطة، ومراكز التصنيع الصغيرة، وأجهزة الحفر الإنتاجية حيث يتطلب CNC فعال من حيث التكلفة دون التضحية بالموثوقية.
تعريف "ميت" مهم: فهو يعني عدد إدخال / إخراج أقل وسعة محورية أقل مقارنة بمنصة 0i الكاملة ،مما يجعله مناسبًا لأنواع الآلات المباشرة حيث لا تكون هناك حاجة إلى قدرة كاملة 0iومع ذلك ، تستخدم الأجهزة نفس جودة بناء FANUC وهندسة معمارية عائلة 0i الأوسع.

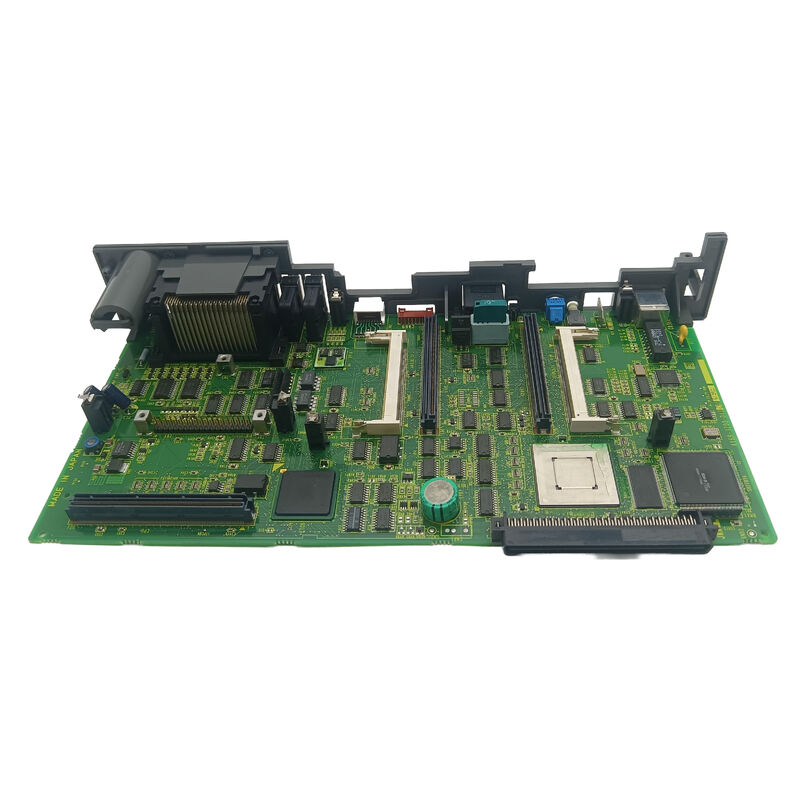

A16B-3200-0495 هي لوحة وحدة المعالجة المركزية الرئيسية لجيل Model B من منصة 0i Mate هذه ، وهي لوحة PCB الرئيسية التي يتم توصيل جميع اللوحات والوحدات الأخرى في وحدة تحكم 0i Mate-B إليها.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A16B-3200-0495 |
| نظام CNC | FANUC 0i Mate، النموذج B |
| النوع | وحدة التحكم المركزية الرئيسية |
| الدور | لوحة رئيسية / معالج مركزي |
| السلسلة | A16B-3200 |
A16B-3200-0495 هي اللوحة التي تمر من خلالها جميع المكونات الأخرى في وحدة التحكم Mate-B 0i إشاراتها وطاقة. وحدات الخيار، وحدات الذاكرة،وبطاقات واجهة الخدمة جميع توصيلات إلى وحدات الاتصال الرئيسية الحافلة والسطح الخلفيعندما تختلف اللوحة الرئيسية:
كل هذا ينبع من لوحة واحدةاستبدال A16B-3200-0495 مع استبدال مثبت بشكل صحيح مع إعادة تثبيت وحدات الذاكرة SMD المعمول بها.
0i فشل آلة التشغيل اللاسلكية Mate-B:محور CNC ذو محورين مع جهاز تحكم 0i Mate-B يفشل في التشغيل. العرض لا يظهر أي استجابة بعد تشغيل الطاقة. بعد تأكيد أن مصدر الطاقة يعمل بشكل صحيح،تم تحديد A16B-3200-0495 كلوحة رئيسية فاشلة. إعداد بديل واستعادة المعلمات من النسخة الاحتياطية يعيد الدوارة إلى الإنتاج.
تجديد وحدة تحكم CNC:تاجر أدوات الآلة يقوم بتجديد نظام 0i Mate-B القديم يستبدل اللوحة الرئيسية A16B-3200-0495 كجزء من إصلاح كامل لوحدة التحكم،التأكد من أن الآلة المجددة تبدأ مع خط أساسي جديد للأجهزة.
س1: ما هو الفرق بين 0i Mate-B و 0i-B CNC القياسية؟
0i Mate-B هي نسخة منخفضة التكوين من منصة 0i-B ، مصممة لأدوات آلة أبسط مع عدد أقل من المحاور (عادة 2-3) ومتطلبات إدخال / إخراج أقل.المعيار 0i-B يدعم المزيد من المحاور، المزيد من إدخال / إخراج، والمزيد من لوحات الخيار. كلاهما يستخدم بنية أجهزة مماثلة،ولكن اللوحات الرئيسية هي أجزاء مختلفة أرقام 0i Mate-B يستخدم A16B-3200-0495 في حين 0i-B يستخدم سلسلة A16B-3200-0490/0491لا يمكن استبدالها
س2: ما هي وحدات SMD التي يجب نقلها من اللوحة الأصلية إلى A16B-3200-0495 الاستبدال؟
يجب تحديد وحدات FROM (برمجيات نظام CNC) ووحدات SRAM (المعلمات والبرامج) وأي وحدات DRAM مثبتة على اللوحة الرئيسية الأصلية ، وإزالتها بعناية ،ويتم إعادة تثبيتها في نفس مواقع الفتحات على لوحة الاستبدالهذه الوحدات تحمل البيانات المحددة للجهاز. بدونها، سوف تنبيه CNC عند بدء تشغيل مع البرمجيات النظامية أو المعلمات المفقودة الأخطاء.
السؤال 3: هل يتطلب A16B-3200-0495 برمجة بعد التثبيت؟
لا تتطلب اللوحة نفسها برمجة البرمجيات الثابتة، فهي تعمل باستخدام برنامج نظام CNC الموجود في وحدات FROM.إذا فشلت وحدات FROM أو SRAM من اللوحة الأصلية أيضًا، يجب إعادة تثبيت برنامج نظام CNC وإعادة إدخال جميع معايير CNC. هذا هو السبب في أن النسخ الاحتياطي الكامل للمعلمات قبل أي استبدال لوحة رئيسية أمر حاسم.
السؤال 4: هل يمكن إصلاح A16B-3200-0495 على مستوى اللوحة؟
يتم تقديم إصلاحات لوحات FANUC الرئيسية من قبل مراكز إصلاح إلكترونيات CNC المتخصصة. بالنسبة إلى آلة ذات أهمية إنتاجية ، فإن الاستبدال المباشر يكون عادة أسرع من الإصلاح.لحالات غير عاجلة، الإصلاح المؤهل هو بديل فعال من حيث التكلفة عندما يكون الفشل ناتجًا عن مكون منفصل بدلاً من تلف واسع النطاق.
س5: ما هي الوثائق اللازمة لاستبدال A16B-3200-0495؟
مطلوب: دليل الاتصال FANUC Series 0i Mate-B (قسم الأجهزة) لرسومات موقع اللوحة وتعيين فتحات وحدة SMD.دليل صيانة CNC لإجراءات السلامة وإجراءات النسخ الاحتياطي / استعادة المعلمات؛ وطباعة المعلمات أو ملف النسخ الاحتياطي للآلة. بدون نسخة النسخ الاحتياطية للمعلمات ، فإن الاستعادة بعد استبدال اللوحة الرئيسية تتطلب الاتصال ببناء آلة الأدوات.
