| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-2100-0762 |
تم تصميم كل خزانة محرك FANUC Alpha-i حول ثلاثة أنواع من الوحدات التي تتشارك في ناقل DC مشترك:
PSM (وحدة إمداد الطاقة):يقع PSM على يسار حامل المحرك، ويقوم بتحويل طاقة التيار المتردد الرئيسية إلى جهد ناقل التيار المستمر المنظم الذي تستخدمه جميع الوحدات النهائية. إنه الأساس الكهربائي - لا يمكن لأي محور مؤازر أن يتحرك ولا يمكن لأي عمود دوران أن يعمل دون قيام PSM أولاً بإنشاء وصيانة ناقل التيار المستمر.
SVM (وحدة المؤازرة):يتم السحب من ناقل التيار المستمر الخاص بـ PSM لتشغيل محركات مؤازرة على محاور الماكينة — X، وY، وZ، وأي محاور إضافية يمكن التحكم فيها.
SPM (وحدة المغزل):يتم سحبه أيضًا من ناقل DC الخاص بـ PSM لتشغيل محرك عمود دوران الماكينة.

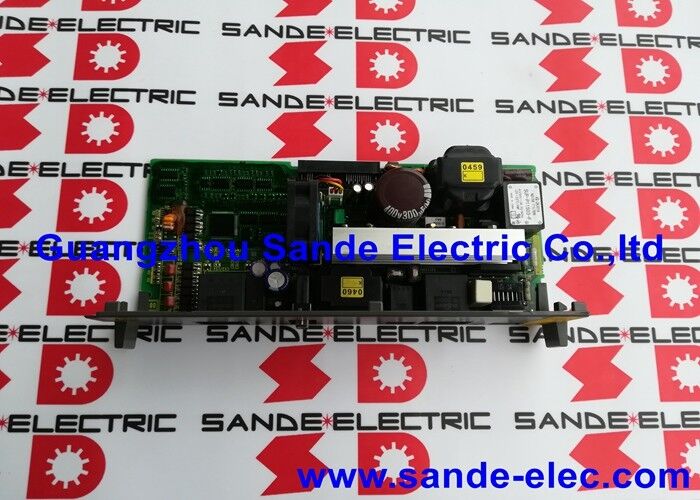

A20B-2100-0762 هو لوحة التحكم PCB داخل PSM - اللوحة التي تدير تنظيم جهد ناقل التيار المستمر، وتنفذ تسلسل إيقاف الطاقة، وتراقب الصحة الداخلية لـ PSM، وتتعامل مع وظيفة التجديد التي تعيد طاقة فرملة المحرك إلى أنابيب التيار المتردد الرئيسية.
| المعلمة | قيمة |
|---|---|
| وظيفة المجلس | تحكم PSM في PCB مع إيقاف تشغيل الطاقة |
| عائلة الوحدة | فانوك ألفا ط |
| إخراج حافلة العاصمة | منظم (283-325 فولت تيار مستمر من 200-230 فولت تيار متردد) |
| قطع الطاقة | نعم |
| استبدال | A20B-2101-0392 |
يعد قطع الطاقة إحدى وظائف السلامة والتسلسل المهمة داخل جهاز Alpha-i PSM. عندما يأمر CNC بإيقاف النظام - سواء من خلال نهاية البرنامج العادية، أو توقف المشغل، أو التوقف الطارئ - فإن دائرة إيقاف الطاقة:
بدون وظيفة إيقاف الطاقة، يظل شحن مكثف ناقل التيار المستمر عند مستويات خطيرة بعد أمر E-stop. يتحكم A20B-2100-0762 في هذا التسلسل - يمكن أن يؤدي الفشل في هذه اللوحة إلى إصدار إنذارات PSM أثناء بدء التشغيل، أو سلوك ناقل التيار المستمر غير الصحيح، أو الفشل في تنفيذ إيقاف التشغيل المتحكم فيه بشكل صحيح.
فشل PSM في إنشاء ناقل DC:بعد التشغيل، تعرض شاشة LED الخاصة بـ PSM رمز إنذار بدلاً من حالة التشغيل العادية. لا يصل جهد ناقل التيار المستمر إلى المستوى المقدر له. بعد التأكد من صحة إدخال التيار المتردد والأسلاك، تم تحديد A20B-2100-0762 على أنه الخطأ. يؤدي تركيب البديل (أو A20B-2101-0392 حيثما ينطبق ذلك) إلى استعادة بدء تشغيل PSM الطبيعي.
إنذار انقطاع التيار الكهربائي:أبلغ CNC عن خطأ في إيقاف تشغيل طاقة PSM - لا يتم تفريغ ناقل DC بشكل صحيح بعد التوقف الإلكتروني. دائرة الإغلاق A20B-2100-0762 هي مصدر الخطأ. يؤدي استبدال اللوحة إلى استعادة تسلسل إيقاف التشغيل الصحيح.
س1: هل يتم استخدام A20B-2100-0762 في تقييمات طاقة PSM محددة فقط، أم عبر نطاق Alpha-i PSM الكامل؟
ضمن نطاق Alpha-i PSM، تستخدم تقييمات الطاقة المختلفة (PSM-5.5، PSM-11، PSM-15، وما إلى ذلك) لوحات أسلاك مختلفة مع إمكانية مشاركة نفس التحكم في PCB. تأكد من قائمة قطع غيار PSM في دليل صيانة Alpha-i ما إذا كان A20B-2100-0762 قابلاً للتطبيق على PSM المحدد المثبت - تم تحديد تخصيص لوحة التحكم لنموذج PSM في جداول قطع الغيار الخاصة بدليل الصيانة.
س2: هل من الآمن تشغيل نظام محرك Alpha-i لتشخيص خطأ لوحة تحكم PSM؟
يمكن إجراء أعمال تشخيصية محدودة - مراقبة رموز إنذار PSM LED والتحقق من مصدر التيار المتردد الوارد - أثناء تشغيل النظام. لإجراء أي فحص داخلي أو التعامل مع اللوحة، يجب إيقاف تشغيل النظام ويجب تفريغ مكثفات ناقل التيار المستمر بالكامل قبل الوصول إلى PSM الداخلي. مؤشر الشحن LED الموجود على إشارات PSM عند اكتمال التفريغ. تحقق باستخدام الفولتميتر DC المعاير للتأكيد قبل لمس أي مكونات داخلية.
س 3: ما هي رموز الإنذار الموجودة على مؤشر PSM LED التي تشير إلى احتمال فشل A20B-2100-0762؟
عادةً ما تعرض أخطاء لوحة التحكم PSM رموز الإنذار AL-01 (التيار الزائد في الوحدة الرئيسية)، AL-04 (انخفاض جهد التيار المستمر)، AL-05 (لم يتم إعادة شحن المكثفات في وقت محدد)، أو AL-06 (مصدر طاقة الإدخال غير طبيعي). تظهر هذه الرموز على شاشة LED المكونة من رقمين والمكونة من 7 أجزاء الخاصة بـ PSM. لا تشير جميع إنذارات PSM إلى لوحة التحكم - قم بإزالة أخطاء إدخال التيار المتردد ومشكلات الأسلاك ومشكلات جهاز الطاقة قبل تحديد A20B-2100-0762 كسبب.
س 4: هل يتطلب استبدال A20B-2100-0762 بـ A20B-2101-0392 تغييرات في المعلمات في CNC؟
يتم تخزين معلمات المؤازرة والمغزل في الذاكرة الرئيسية لـ CNC - وليس في لوحة تحكم PSM. لا يتطلب استبدال لوحة التحكم PSM تغييرات في معلمات CNC. بعد تركيب اللوحة البديلة واستعادة الطاقة، يجب على PSM إنشاء ناقل DC والوصول إلى حالة الاستعداد باستخدام مجموعة معلمات مؤازرة CNC الموجودة.
س5: ما هي فترة التهدئة الصحيحة قبل الوصول إلى وحدة Alpha-i PSM الداخلية بعد انقطاع التيار الكهربائي؟
تعتمد فترة التبريد والتفريغ على حجم بنك مكثف PSM ومقاومة التفريغ المثبتة. يحدد دليل صيانة مضخم الصوت المؤازر Alpha-i الحد الأدنى لوقت الانتظار لطراز PSM المحدد - عادةً من 5 إلى 20 دقيقة بعد إزالة مصدر التيار المتردد. تحقق دائمًا من التفريغ من خلال مراقبة مؤشر الشحن الخاص بـ PSM والتأكيد باستخدام مقياس الفولتميتر DC قبل لمس أي مكون داخلي.
