| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A20B-2101-0042 |

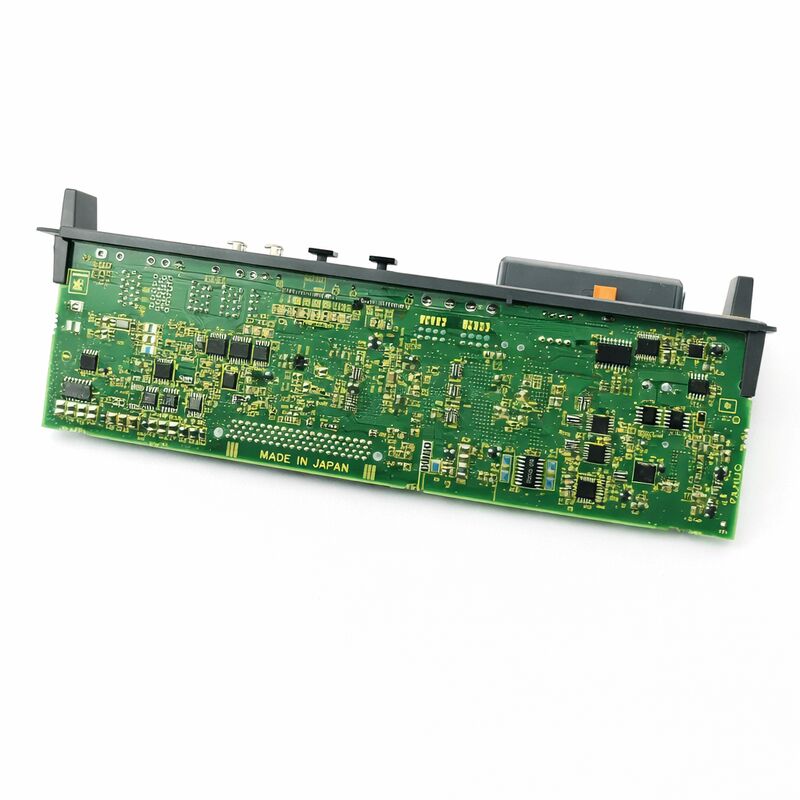

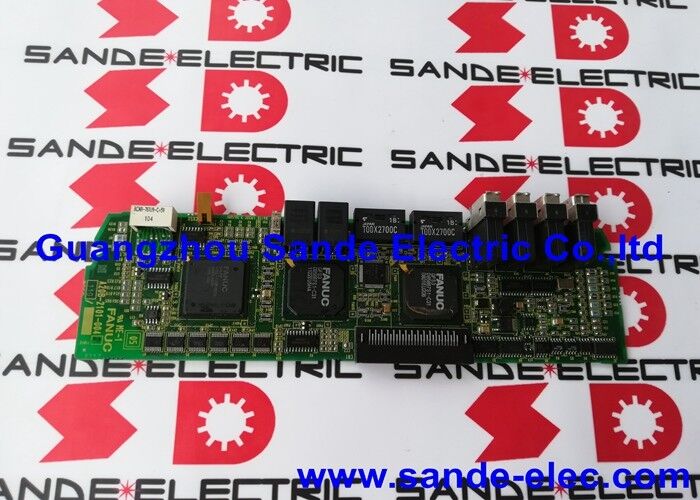

A20B-2101-0042 هو لوحة التحكم لـ Alpha iSV من FANUC نظام مكبر الخدمة لوحة جانب القيادة التي توفر معالجة ومعلومات التحكم لقناة مزدوجة،ترتيبات محرك الخدمة ذات 3 محاورفي بنية مكبر الفا iSV ، تتولى لوحة التحكم معالجة الإشارة الرقمية لتحكم محور الخدمة: استلام أوامر موقع المحور من CNC ،تنفيذ خوارزميات التحكم في التيار والسرعة، وتوليد إشارات بوابة PWM إلى مرحلة طاقة المضخم ، وإدارة معالجة ردود فعل المشفر واكتشاف الإنذار.
يشير تسمية القناة المزدوجة إلى أن هذه اللوحة الواحدة تدعم قناتين مستقلتين لمحور الخدمة.القدرة على 3 محاور تعكس قدرة اللوحة على معالجة تكوينات المحركات التي تخدم ما يصل إلى ثلاثة محاور خدمة في نظام المحرك المثبت.
هذه اللوحة هي وحدة إضافية للخدمة ، وهي تنتمي إلى جانب المضخة ومراقبة الحركة من الأجهزة ، وليس إلى CPU CNC الرئيسي أو طبقة خيارات الاتصال.فشله يؤثر على وظيفة محرك الخدمة من المحاور التي يتحكم بهاالأعراض عادة ما تكون محددة للمحور: إنذارات الاتصالات الخدمية ، إنذارات التيار الزائد التي لا يمكن إزالتها من خلال فحص المحرك أو الكابل ،أو المحاور التي تفشل في التمهيد بينما تظل المحاور الأخرى في نفس نظام CNC تعمل.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A20B-2101-0042 |
| السلسلة | A20B-2101 |
| التكوين | قناة مزدوجة ، محور 3 |
| النوع | لوحة تحكم القيادة الفا iSV |
| الوزن | 0.14 كجم |
| الفئة | وحدة إضافية لمضخم الخدمة |
عائلة A20B-2101 تغطي أقراص التحكم في المحركات الخاصة بمجموعة مكبرات الفيديو Alpha iSV من FANUC.استبدال سطح اللوحة لـ PCB التحكم الفاشل هو نهج الصيانة الفعال من حيث التكلفة عندما تكون مرحلة طاقة المضخة سليمة، المباشر، مكثفات الحافلة) و PCB التحكم تفشل من خلال آليات مختلفة ويمكن خدمة بشكل مستقل.
تأكيد أي مكون قد فشل قبل الطلب هو الخطوة الأولى الحاسمة. إنذارات الخدمة التي تستمر بعد فحص كابلات المحرك، كابلات المشفر،جنبا إلى جنب مع تشخيص مرحلة الطاقة العادية (جهد الحافلة، لا يوجد تلف مكونات مرئية) ، يشير إلى لوحة التحكم. إنذارات متسقة مع فشل IGBT (التيار الزائد مع قطع الكابلات ، انهيار فولتاج الحافلة) تشير إلى مرحلة الطاقة.
A20B-2101-0042 هو محدد لتكوين Alpha iSV ذو القنوات الثلاثة. Adjacent part numbers in the A20B-2101 series serve different axis counts and amplifier configurations — substituting a different suffix installs a board with different firmware and axis configuration that may not match the installed drive architecture.
س1: ما معنى "قناة مزدوجة 3 محور" لهذه اللوحة؟
يدعم اللوحة قنايتين مستقلتين للدفع الخدمي جسديًا ، مع قدرة معالجة تصل إلى ثلاثة محاور خدمة في تكوين المحرك الذي تخدمه.قناة واحدة قد تدفع محور واحد أو اثنين اعتمادا على وحدة مكبرة يتم تثبيتها فييُميز تسمية القناة المزدوجة هذه اللوحة عن لوحات التحكم الفا iSV ذات القناة الواحدة ضمن نفس عائلة A20B-2101.
س2: كيف يتم تأكيد A20B-2101-0042 الفاشل قبل طلب استبدال؟
ابدأ بتحليل رمز الإنذار الاتصالات الخدمية والأخطاء الخاصة بالمحور التي تستمر بعد فحص الكابلات والتحقق من تشفير المؤشر باتجاه لوحة تحكم المحرك.تأكيد تشغيل الحافلة (مرحلة طاقة سليمة)إذا كان متاحاً، قم بنقل لوحة تحكم المضخم المشتبه به إلى مضخم معروف جيد من نفس النوع إذا كان الإنذار يتبع اللوحة، يتم تأكيد وجود عيب في اللوحة.إذا كان الإنذار يتبع جسم مكبرلقد فشلت مرحلة الطاقة
السؤال 3: هل يمكن استخدام A20B-2101-0042 من آلة مختلفة كبديل؟
نعم، شريطة أن تكون لوحة المصدر نفس رقم الجزء A20B-2101-0042 وتم تأكيد عملها قبل إزالتها.اللوحة لا تخزن المعلمات الخاصة بالجهاز تلك الموجودة في وحدة التحكم CNCبعد تركيب لوحة تحكم بديلة، تحقق من مجموعة معايير محور CNC (نوع المحرك، الحد الأقصى للتيار،نوع الترميز) يتطابق مع تكوين المحرك المثبت وتشغيل اختبار بطيئة السرعة على المحاور المتأثرة قبل العودة إلى الإنتاج.
السؤال 4: هل A20B-2101-0042 هي نفس لوحات سلسلة A20B-2101 الأخرى؟
أرقام الأجزاء المجاورة في سلسلة A20B-2101 تخدم تكوينات مكبرات مختلفة عدد محاور مختلف ، ترتيبات قنوات مختلفة ، أو أنواع واجهة مختلفة.الحائط -0042 يحدد هذا النوع المحدد من القنوات المزدوجة ذات الثلاث محاور. استبدال اللاحقة المختلفة يضع لوحة مع منطق التحكم المحورية المختلفة التي قد لا تتطابق مع تكوين مكبر المثبت.
السؤال 5: من أين يأتي A20B-2101-0042؟
من خلال FANUC ألفا iSV محرك المكونات في السوق اللاحقة المتخصصين في إصلاح FANUC مكبرات الخدمة على مستوى لوحة وتبادل. تأكيد رقم الجزء الدقيق A20B-2101-0042 (قناة مزدوجة،3 محور) من ملصق اللوحة المثبتةيجب على الموردين على مستوى المجلس تأكيد أن الوحدة تم اختبارها في نظام محرك الفا iSV الحي مع حمولات المحرك متصلة وليس مجرد تشغيل في عزلة قبل التسليم.
