| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-3300-0551 |

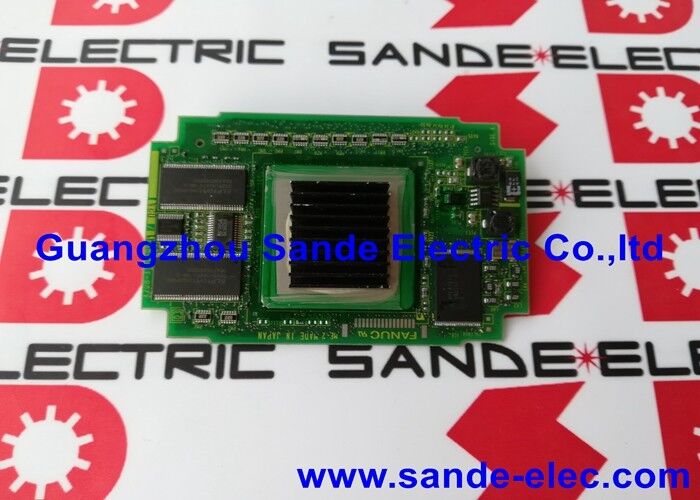

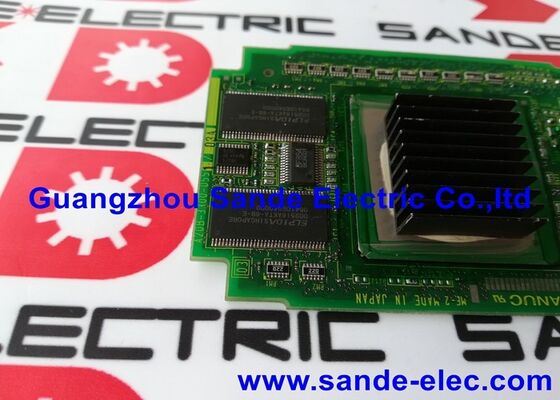

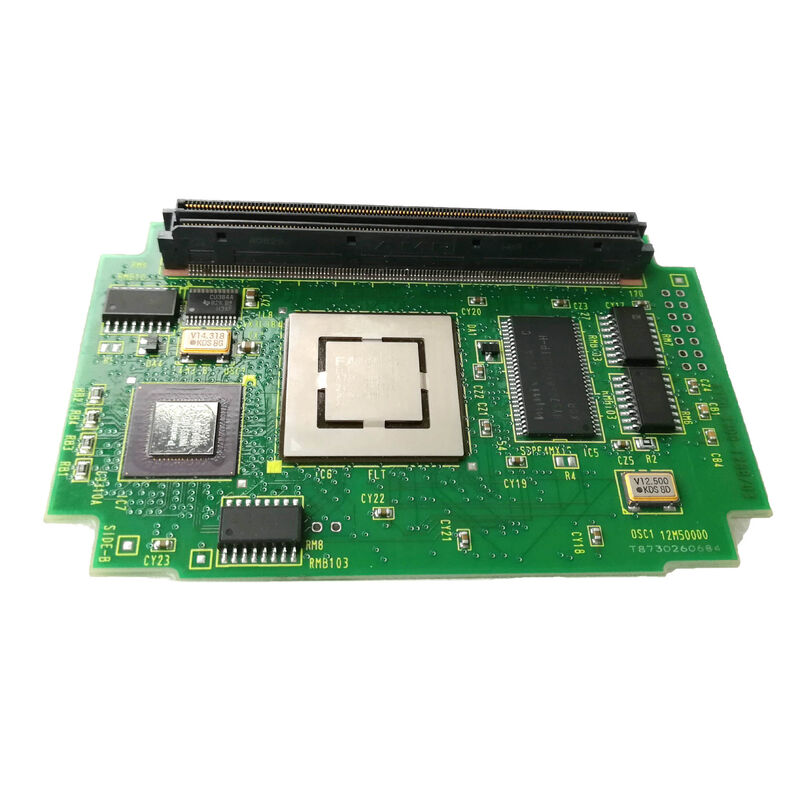

A20B-3300-0551 ليس وحدة وحدة المعالجة المركزية الرئيسية. إنه شيء أكثر تحديدًا - أوحدة واجهة المستخدم الرسومية، مخصص حصريًا لكل ما يراه المشغل ويتفاعل معه على شاشة CNC.
تقسم بنية FANUC لأنظمة CNC المتقدمة مسؤولية المعالجة بين وحدتين منفصلتين:
وحدة المعالجة المركزية الرئيسية:يتعامل مع استيفاء الحركة، والتنسيق المؤازر، وسلم PMC، وجميع وظائف التحكم في الماكينة. يتم تحديد عبء العمل الخاص بها من خلال تشغيل الماكينة - سرعة القطع، وعدد المحاور، وتعقيد البرنامج.
وحدة واجهة المستخدم الرسومية (A20B-3300-0551):يتعامل مع مسار العرض - تقديم رسومات مسار الأداة، وإدارة شاشات القائمة، وتشغيل وحدة التحكم في العرض، ودعم بيئة برامج وظائف الكمبيوتر. ويعتمد عبء العمل الخاص به على نشاط العرض وأي تطبيقات وظيفية قيد التشغيل للكمبيوتر الشخصي.
من خلال الحفاظ على معالجة واجهة المستخدم الرسومية على وحدة مخصصة، تضمن FANUC حصول المشغل دائمًا على شاشة سريعة الاستجابة بغض النظر عن مدى تحميل وحدة المعالجة المركزية الرئيسية بشكل كبير من خلال التنسيق المؤازر وتنفيذ البرنامج. ستظل المعالجة المتزامنة ذات 5 محاور ذات الخيارات الكبيرة باستخدام الحاسب الآلي 30i تعمل على تحديث العرض بسلاسة لأن وحدة واجهة المستخدم الرسومية تتعامل مع ذلك بشكل مستقل.
| المعلمة | قيمة |
|---|---|
| نوع الوحدة | واجهة المستخدم الرسومية (واجهة المستخدم الرسومية) |
| ذاكرة | ذاكرة الوصول العشوائي 128 ميجابايت |
| وظيفة | معالجة العرض ووظيفة الكمبيوتر |
| عامل الشكل | وحدة المكونات الإضافية |
| مسلسل | A20B-3300 |
128 ميجابايت عبارة عن تخصيص كبير لذاكرة الوصول العشوائي (DRAM) لما قد يبدو أنه "لوحة عرض". يتم تبرير السعة من خلال المتطلبات المتزامنة المتعددة الموضوعة على وحدة واجهة المستخدم الرسومية:
عرض إدارة المخزن المؤقت:تتطلب شاشات LCD الملونة بدقة 1024×768 حوالي 3 ميجابايت لكل مخزن مؤقت للإطار بالألوان الكاملة. مع التخزين المؤقت المزدوج (المخزن المؤقت الأمامي بالإضافة إلى المخزن المؤقت الخلفي لتحديثات الشاشة الخالية من الوميض)، تستهلك ذاكرة العرض وحدها 6 ميجابايت لكل شاشة.
عرض مسار الأداة ثلاثية الأبعاد:تتطلب الرسومات ثلاثية الأبعاد في الوقت الفعلي لمسار القطع المبرمج - والتي تعرض مسار الأداة عبر قطعة العمل - تخزين البيانات الهندسية، وإجراء حسابات إسقاط ثلاثية الأبعاد إلى ثنائية الأبعاد، وتحديث الصورة المقدمة مع تقدم البرنامج. هذا مكثف حسابيًا ويتطلب ذاكرة.
وقت تشغيل وظيفة الكمبيوتر:تدير طبقة وظيفة الكمبيوتر بيئة تشغيل جنبًا إلى جنب مع CNC. تشغل هذه البيئة - بما في ذلك برامج التطبيقات ومخازن البيانات المؤقتة ومكدسات الاتصالات - جزءًا كبيرًا من مساحة 128 ميجابايت. وتتم مشاركة الباقي بين وظائف العرض وحمل نظام التشغيل.
إدارة حالة الشاشة:تحافظ طرق عرض الشاشات المتعددة (EDIT، وMDI، وOFFSET، وDIAGNOSE، وGRAPHIC) على حالتها الحالية في وقت واحد بحيث يكون التبديل بين الشاشات فوريًا. يتطلب الحفاظ على كل حالات الشاشة هذه في الذاكرة ذاكرة DRAM كبيرة.
خطأ في وحدة واجهة المستخدم الرسومية - العرض مجمد ولكن يعمل باستخدام الحاسب الآلي:يقوم جهاز FANUC CNC المزود بوظيفة الكمبيوتر بتطوير شاشة مجمدة. تستمر الآلة في القطع (وحدة المعالجة المركزية الرئيسية لم تتأثر)، لكن لوحة التشغيل لا تستجيب. تم تحديد A20B-3300-0551 على أنه الخطأ. يعمل الاستبدال على استعادة وظيفة العرض والكمبيوتر.
تدهور أداء وظيفة الكمبيوتر:تعمل وظيفة الكمبيوتر الشخصي في FANUC i-series CNC ببطء متزايد بمرور الوقت. تم تحديد تقادم المكونات في دائرة الذاكرة الخاصة بوحدة واجهة المستخدم الرسومية. يعمل استبدال A20B-3300-0551 على استعادة استجابة وظيفة الكمبيوتر الأصلية.
س1: ما هو الفرق الوظيفي بين A20B-3300-0551 (وحدة واجهة المستخدم الرسومية) ووحدة وحدة المعالجة المركزية الرئيسية مثل A20B-3300-0479 (D3)؟
تتولى وحدة وحدة المعالجة المركزية D3 جميع وظائف التحكم في الماكينة — تنفيذ رمز G، والتحكم في المحور المؤازر، وسلم PMC، والاتصالات. تتعامل وحدة واجهة المستخدم الرسومية (A20B-3300-0551) مع جميع وظائف العرض — عرض الشاشة، ورسومات مسار الأداة، وتطبيقات وظائف الكمبيوتر. كلاهما متصل بنفس اللوحة الرئيسية ولكنهما يعملان في مجالات معالجة مخصصة. خطأ في أحدهما لا يؤثر على الوظيفة الأساسية للآخر.
Q2: هل يمكن لـ CNC الاستمرار في المعالجة إذا فشل A20B-3300-0551 في منتصف البرنامج؟
تستمر وحدة المعالجة المركزية الرئيسية في تشغيل البرنامج - تستمر محاور المؤازرة في التحرك، ويستمر PMC في التنفيذ. ومع ذلك، يفقد المشغل رؤية جميع شاشات CNC. تصبح الشاشة داكنة أو تتجمد، مما يجعل من المستحيل مراقبة حالة البرنامج أو بدء إيقاف متحكم فيه عبر اللوحة. الممارسة الأكثر أمانًا هي السماح لكتلة البرنامج الحالية بالاكتمال في وضع آمن قبل معالجة الخطأ.
Q3: ما هي منصات CNC التي تستخدم A20B-3300-0551؟
ترتبط سعة ذاكرة الوصول العشوائي الديناميكية البالغة 128 ميجابايت وتعيين وحدة واجهة المستخدم الرسومية بأنظمة CNC من الجيل FANUC iB مع وظيفة الكمبيوتر أو خيارات العرض عالية الدقة - المنصات التي يتم فيها تعيين معالجة واجهة المستخدم الرسومية إلى وحدة مخصصة بدلاً من دمجها على اللوحة الرئيسية. قم بتأكيد نموذج CNC القابل للتطبيق من وثائق الأجهزة.
س 4: هل يؤثر استبدال A20B-3300-0551 على معلمات الجهاز أو برامجه؟
لا. يتم تخزين معلمات وبرامج CNC في وحدات SRAM وFROM الموجودة على اللوحة الرئيسية أو بالقرب منها - وليس في وحدة واجهة المستخدم الرسومية. لا يؤثر استبدال A20B-3300-0551 على أي بيانات تشغيلية. تتم استعادة قدرة القطع باستخدام الحاسب الآلي على الفور؛ تتم استعادة وظيفة العرض عند بدء تشغيل الوحدة الجديدة.
س5: هل A20B-3300-0552 (الوحدة المجاورة) مرتبطة بـ A20B-3300-0551؟
نعم. A20B-3300-0552 هو رقم الجزء المجاور مباشرة ضمن نفس النطاق 055x من سلسلة A20B-3300. كما هو الحال مع الأزواج المتجاورة الأخرى A20B-3300 (0602/0603 لوحدات 21i-B Pentium MMX)، من المحتمل أن يمثل الزوج 0551/0552 الوحدات ذات الصلة - إما ذاكرة مختلفة أو متغيرات أداء تخدم نفس فئة وظائف واجهة المستخدم الرسومية، أو لوحات تكميلية ضمن نفس بنية العرض.
