لوحة الدوائر CNC
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-8100-0661 |

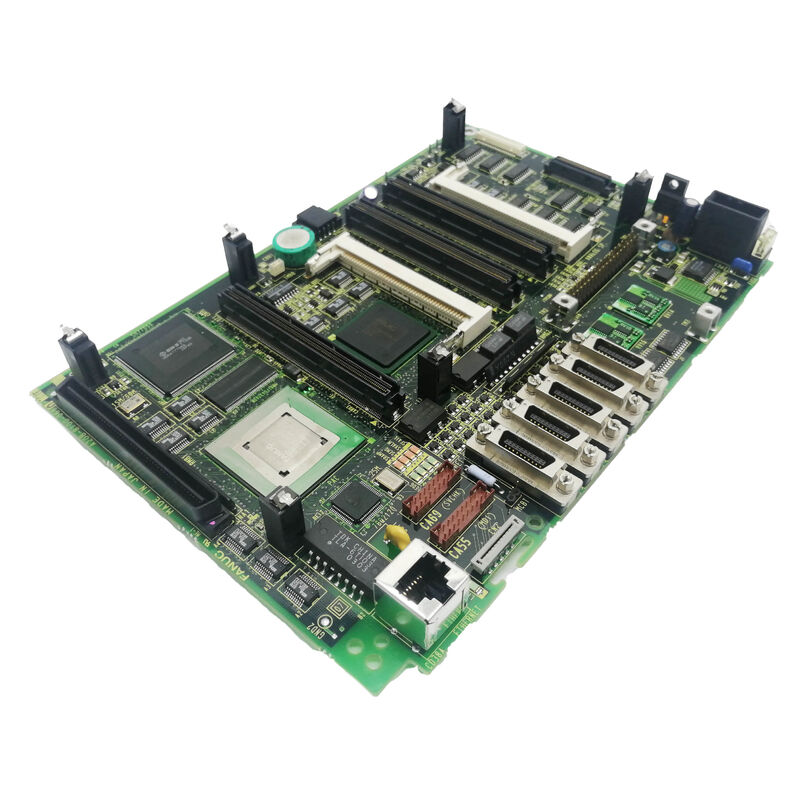

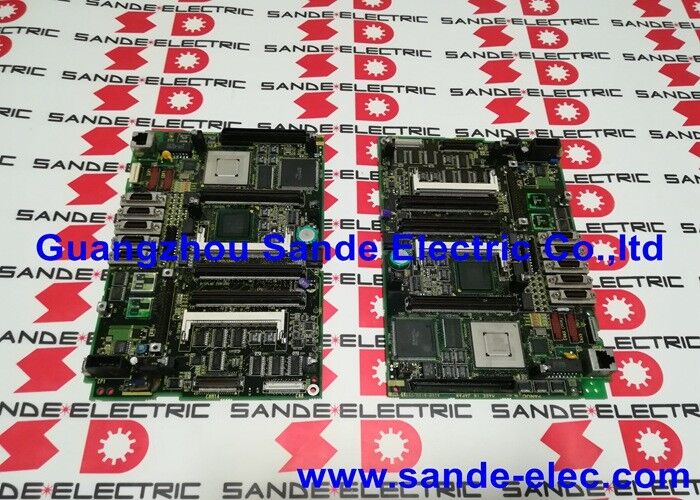

A20B-8100-0661 هو PCB الرئيسي - اللوحة الأم - لنظام التحكم FANUC Series 18i Model B CNC. يتم توصيل كل PCB آخر في وحدة 18i-B بهذه اللوحة أو الاتصال بها:
يوفر A20B-8100-0661 ناقل اللوحة الإلكترونية المعززة ومصفوفة الموصل وسطح التثبيت الفعلي لهذه المجموعة بأكملها. إنه يحدد البنية المادية للنظام - الموصلات المحددة وترتيب الفتحات وواجهة الناقل التي تجعل 18i-B 18i-B بدلاً من أي جيل FANUC CNC آخر.
| المعلمة | قيمة |
|---|---|
| نظام CNC | سلسلة فانوك 18i، الموديل B |
| متناسق | 18i-MB، 18i-TB |
| رمز النظام | A02B-0283-Bxxx |
| بطاقات وحدة المعالجة المركزية | سلسلة A20B-3300-03xx |
| تثبيت | لوحة الكترونية معززة صفراء اللون مثبتة على شاشة LCD |
| مسلسل | A20B-8100 |
A20B-8100-0661 هي اللوحة الرئيسية المشتركة لنوعين مختلفين من الماكينات:
18i-MB (مركز التصنيع):تم تكوين سلسلة FANUC 18i CNC لمراكز المعالجة الرأسية والأفقية. يعمل تعيين MB على تنشيط الوظائف الخاصة بمركز المعالجة - دورات الحفر المعلبة، والنقر الصلب، وتعويض طول الأداة، وتعويض نصف قطر الأداة.
18i-TB (مركز الخراطة):نفس الأجهزة 18i-B التي تم تكوينها لمخارط CNC ومراكز الخراطة. تشمل الوظائف الخاصة بالسل سرعة السطح الثابتة، وقطع الخيوط، والدورات المعلبة الخاصة بالتحول.
الأجهزة A20B-8100-0661 متطابقة في كليهما. تحدد صورة برنامج النظام في الوحدات النمطية FROM ما إذا كان 18i-B يعمل كجهاز CNC من النوع M أو T-type. عندما يتم استبدال اللوحة الرئيسية، يحدد محتوى FROM نوع الجهاز الذي يستأنف النظام تشغيله عليه.
فشل اللوحة الأم لمركز التصنيع 18i-MB:يفشل مركز التصنيع باستخدام الحاسب الآلي (CNC) تمامًا - تظهر الشاشة فارغة، وجميع المحاور معطلة، ولا توجد استجابة. يؤكد مصدر الطاقة على جهد الخرج الصحيح. يعزل التشخيص اللوحة الرئيسية A20B-8100-0661 باعتبارها الخطأ. بعد استبدال اللوحة واستعادة النظام من النسخة الاحتياطية، يعود مركز المعالجة إلى الإنتاج.
تجديد مركز الخراطة 18i-TB:يخضع مركز الخراطة الأقدم 18i-TB لإصلاح شامل باستخدام الحاسب الآلي. يتم استبدال A20B-8100-0661 جنبًا إلى جنب مع بطاقة وحدة المعالجة المركزية ووحدات الذاكرة كجزء من التجديد على مستوى اللوحة، وإعادة ضبط جميع المكونات الإلكترونية المهمة في وقت واحد.
س1: ما هي بطاقة وحدة المعالجة المركزية المطلوبة مع A20B-8100-0661؟
يدعم A20B-8100-0661 بطاقات معالج وحدة المعالجة المركزية من السلسلة A20B-3300-03xx. يعتمد إصدار بطاقة وحدة المعالجة المركزية المحددة على مراجعة نموذج CNC وتكوينه. تؤكد DNC Electronics أن عائلة "A20B-3300-03xx" (التي تتضمن متغيرات معالجات MMX وPentium ضمن النطاق 0300-0399) متوافقة. تأكد من رقم جزء بطاقة وحدة المعالجة المركزية الدقيق من التكوين الحالي للنظام قبل الطلب.
س2: ما هو النسخ الاحتياطي للبيانات الضروري قبل استبدال A20B-8100-0661؟
قم بعمل نسخة احتياطية لجميع محتويات SRAM قبل إزالة اللوحة الرئيسية: معلمات CNC، وجميع برامج الأجزاء المخزنة، وبيانات إزاحة الأداة، وبيانات إزاحة العمل، وبرنامج وبيانات سلم PMC. تحتوي الوحدات النمطية FROM على برنامج نظام CNC ويجب تركها مثبتة أثناء استبدال اللوحة الرئيسية - فهي منفصلة عن A20B-8100-0661 ولا تحتاج إلى نسخة احتياطية خاصة إذا ظلت سليمة. قم بإجراء النسخ الاحتياطي عبر وظيفة النسخ الاحتياطي SRAM الخاصة بـ CNC إلى بطاقة ذاكرة أو جهاز كمبيوتر متصل بـ RS-232C.
س 3: هل يحمل الطراز A20B-8100-0661 أي برنامج CNC أم أن البرنامج مخزن في مكان آخر؟
اللوحة الأم A20B-8100-0661 لا تقوم بتخزين برامج CNC. يوجد برنامج النظام في وحدات FROM (وحدات ذاكرة الفلاش)، وهي عبارة عن عناصر إضافية منفصلة يمكن تركيبها على اللوحة الرئيسية. توجد معلمات وبرامج CNC في وحدات SRAM. يعتبر A20B-8100-0661 بحد ذاته سلبيًا - فهو يوفر الناقل والموصلات، ولكن لا توجد بيانات مخزنة خاصة به. لا يؤدي استبدال اللوحة الرئيسية إلى مسح البرنامج، بشرط أن تظل وحدات FROM وSRAM سليمة.
س4: هل A20B-8100-0661 متوافق مع أنظمة السلسلة 16i-B أو 21i-B؟
رقم A20B-8100-0661 مخصص لجيل 18i-B. تغطي اللوحات الرئيسية لسلسلة A20B-8100 نماذج CNC مختلفة - أجهزة مختلفة في نفس فئة الشكل المادي ولكن مع ترتيبات مختلفة لموصل الناقل وتكوينات بطاقة الخيارات. يستخدم الطرازان 16i-B و21i-B أرقام أجزاء اللوحة الرئيسية الخاصة بهما. لا تستبدل اللوحات الرئيسية بين عائلات نماذج CNC.
س5: هل يمكن إصلاح A20B-8100-0661 بدلاً من استبداله؟
يتم تقديم الإصلاح على مستوى اللوحة لـ A20B-8100-0661 من قبل منظمات خدمة FANUC CNC المتخصصة. بالنسبة للآلات ذات الأهمية الإنتاجية، عادةً ما يكون الاستبدال المباشر للوحة أسرع. بالنسبة للحالات الأقل إلحاحًا التي لا تتوفر فيها لوحة بديلة، يعد الإصلاح بواسطة فني خدمة FANUC المؤهل الذي يمكنه اختبار المكونات وإعادة تدفق اللوحة بديلاً قابلاً للتطبيق. يجب اختبار أي لوحة تم إصلاحها بشكل كامل على جهاز اختبار 18i-B قبل التثبيت في آلة الإنتاج.
