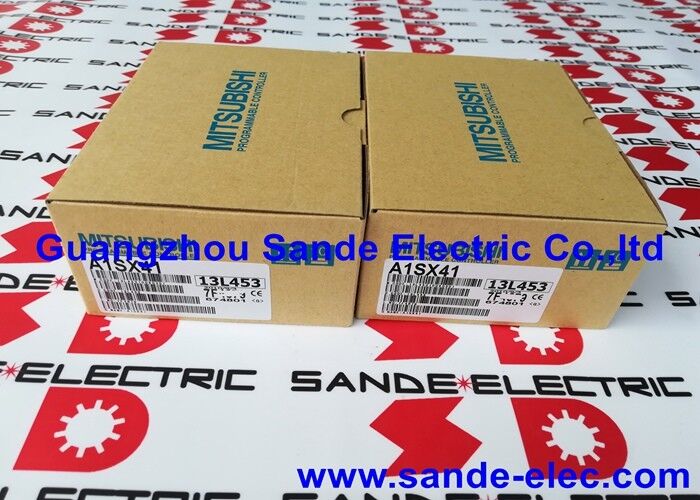

جديد في الصندوق MITSUBISHI PLC MODULE A1SX41 شحن سريع وسعر جيد

ميتسوبيشي A1SX41 MELSEC-A المسلسل الحلي 32-قناة 24VDC غزل وحدة الدخول الرقمية المحلية I / O / NPN متوافقة / A1S رف / قطع الغيار

32 مدخلات الغطاء في بنية الرف MELSEC-A

A1SX41 هو وحدة مدخل رقمية من 32 قناة في سلسلة MELSEC-A من Mitsubishi منصة PLC الموحدة القائمة على الرف التي سبقت سلسلة MELSEC-Q كمنصة أتمتة متوسطة إلى كبيرة من Mitsubishiيحدد "A1S" مقدمة الاختلاف في عامل الشكل الرقيق داخل عائلة A-series ، حيث يشغل فتحة واحدة في نظام الرف الرقيق A1S.

32 مدخل رقمي، كل منهم يقبل إشارات 24VDC (NPN) ، لجمع حالة جهاز الميدان ‬ مفاتيح الحد، أجهزة الاستشعار القريبة، أجهزة الاستشعار الضوئية، أزرار الضغط،و الاتصالات المرورية و تمريرها إلى وحدة المعالجة المركزية MELSEC-A من خلال الحافلة الداخليةيقرأ وحدة المعالجة المركزية 32 حالة إدخال في كل دورة مسح من خلال تعيين صورة الإدخال للوحدة.

نوع المدخل المكبوت (NPN) يعني أن الدائرة المدخلة يتم تنشيطها عن طريق مسار التيار إلى 0 فولت من خلال جهاز الميدان ، بدلاً من التيار من مصدر 24 فولت.أجهزة استشعار القرب من NPN الخروج وأجهزة NPN الخروج الأخرى تتصل مباشرةأجهزة الاستشعار PNP-output (sourcing) تتطلب تحويل الإشارة أو إرسال إرسالات للعمل مع مدخلات المغسلة.يحدد هذا التمييز بين اتفاقيات الأسلاك أجهزة الميدان التي يمكن توصيلها إلى A1SX41 دون أجهزة إضافية.

A1SX41 هو جزء صيانة ودورة حياة قوية اليوم. تم استبدال سلسلة MELSEC-A بسلسلة MELSEC-Q في أواخر التسعينيات وتم إيقافها منذ فترة طويلة.بالنسبة للقاعدة المثبتة من أنظمة MELSEC-A لا تزال قيد التشغيل، المرافق المصنعة، الأدوات الآلية القديمة A1SX41 يتم الحصول عليها من خلال سلسلة A بعد السوق، وليس من خلال توزيع Mitsubishi القياسية.

المواصفات الرئيسية

سلسلة A1S Slim حيث تتناسب A1SX41 مع عائلة MELSEC-A

تتضمن سلسلة MELSEC-A عاملين فيزيائيين: رف كامل الحجم من سلسلة A (A2US ، A3U ، إلخ) ورف A1S النحيف.يشير تسمية A1S إلى الاختلاف الأصغر في البصمة ، فهي أضيق وأخف وزنًا من وحدات سلسلة A ذات الحجم الكاملتم تصميم A1SX41 خصيصًا لوحدة A1S وتتناسب فعليًا فقط في الرفوف المتوافقة مع A1S.انها ليست قابلة للتبادل مع وحدات المدخلات الرقمية كاملة الحجم من سلسلة A (A1X40)، A1X41 في شكل كامل الحجم) يختلف هندسة الفتحة.

داخل عائلة وحدات الإدخال A1S:

• A1SX40:16 قناة، 24VDC المغسلة
• A1SX41:32 قناة، 24VDC المغسلة (هذه الوحدة)
• A1SX80:32 قناة، مدخلات متوافقة مع TTL 5/12VDC

The A1SX41's 32-channel count makes it the highest-density sink input option in the A1S family — two modules provide 64 input channels in the same rack space that might otherwise require four 16-channel modules.

سيناريوهات التطبيق

أنظمة التحكم في العمليات القديمة:ما زالت حواسيب MELSEC-A PLC في المصانع الكيميائية ومعالجة المياه والمرافق التشغيلية تعمل في العديد من المرافق.يوفر A1SX41 القدرة على الاستبدال عندما تفشل وحدة إدخال مثبتة مطابقة تكوين NPN الأصلي 32 قناة دون تغييرات الأسلاك.

آلات الأدوات وأتمتة المصانع:لا تزال العديد من آلات الأدوات التي بنيت في التسعينيات مع رفوف MELSEC-A قيد الإنتاج. يؤدي خرق وحدة الإدخال إلى إيقاف تشغيل جهاز الاستشعار الرقمي للجهاز على الفور.الاستبدال المباشر مع A1SX41 يعيد خريطة المدخلات دون تعديل البرنامج.

إعادة الصيانة والصيانة على الرف:عندما يحتاج رف A1S إلى استعادة جزئية (الوحدات المتضررة ، بطاقات المدخلات الفاشلة)يوفر A1SX41 تكوين مدخل NPN المحدد الذي يتطلبه النظام الأصلي ليس نوع وحدة بديلة تتطلب إعادة توصيل الأسلاك أو تعديل عنوان البرنامج.

الأسئلة الشائعة

السؤال 1: ما هو الفرق بين وحدات المدخلات الغسيل (NPN) والمصدر (PNP) ، ولماذا يهم هذا بالنسبة إلى A1SX41؟

يتم تنشيط وحدات المدخلات السينك (NPN) من خلال إكمال مسار التيار إلى 0V ‬ جهاز الميدان يربط محطة المدخل إلى 0V عندما يكون المستشعر نشطًا.يتم تنشيط وحدات المصدر (PNP) بواسطة مصدر 24 فولت في المدخلإذا تم تثبيت A1SX41 في آلة مشبكة مع أجهزة استشعار NPN الخروج، والأسلاك تعمل مباشرة.استبدالها بوحدة مدخل PNP سيترك جميع أجهزة الميدان غير متوافقة دون إعادة التوصيل مشكلة تركيب كبيرة في آلة تعمل.

السؤال 2: هل A1SX41 قابلة للتبادل مباشرة مع وحدات المدخلات الرقمية من سلسلة A في الرفوف ذات الحجم الكامل؟

لا. يستخدم عامل الشكل الرقيق A1S وعامل الشكل الكامل لسلسلة A أبعاد فتحات مختلفة. يتناسب A1SX41 فقط في رفوف شكل A1S. وحدات المدخلات الرقمية المكافئة لسلسلة A الكاملة (A1X40 ،سلسلة A1X41) تناسب رفوف A الحجم الكاملتأكدي من شكل الرف المادي (A1S) أو الحجم الكامل قبل الطلب.

س3: كيف يتم تكوين A1SX41 لعنوان الرف الخاص به؟

يتم التعامل مع وحدات إدخال/إخراج MELSEC-A من خلال موقع الفتحة في الرف ‬ تقوم وحدة المعالجة المركزية بقراءة تكوين الوحدة لكل فتحة عند بدء التشغيل وتعيين عناوين الإدخال / الإخراج بناءً على تسلسل الفتحة.لا توجد حاجة إلى مفاتيح DIP أو إعدادات عناوين البرمجيات للوحدات المحلية القياسية للإدخال والخروجيحدد موقع الفتحة في الرف كتلة عنوان الإدخال (% X المخصصات في GX المطور أو برنامج السلم).

السؤال 4: ما هو برنامج البرمجة المستخدم في أنظمة MELSEC-A؟

GX Developer هو برنامج البرمجة لمجموعة MELSEC-A (والسلسلة Q ، L ، FX). تدعم GX Works2 بعض وحدة المعالجة المركزية من سلسلة A بقدرة محدودة. تستخدم سلسلة A سلم MELSAP وبرمجة SFC.GX Works3 لا تدعم سلسلة MELSEC-Aالبرمجة تتطلب الاتصال بمنفذ البرمجة RS-422 من وحدة المعالجة المركزية من سلسلة A باستخدام محول جهاز كمبيوتر متوافق.

السؤال 5: من أين يأتي A1SX41 اليوم؟

من خلال سوق قطع الغيار في MELSEC-A التجار الآليين القديمين ، وموردي الفائض الصناعي ، وموزعي قطع الغيار المتخصصين في Mitsubishi A.منصة MELSEC-A تم إيقافها منذ فترة طويلة؛ شركة ميتسوبيشي لا تزود A1SX41 من خلال قنوات التوزيع القياسية. تأكد من شكل A1S الرقيق ، ومواصفات المغسلة 32 قناة 24VDC ، والحالة البدنية من المورد قبل الطلب.الوحدات التي تم اختبارها والتي تم التحقق منها في رف A1S مفضلة على المخزون الجديد القديم غير المحقق من معدات الإنتاج الحيوية.
