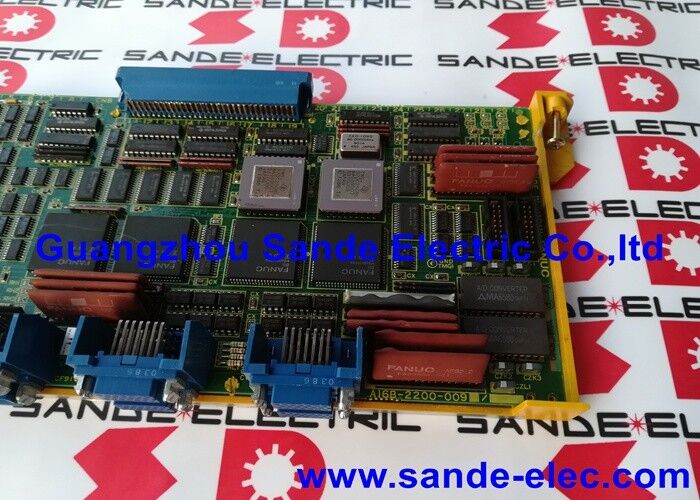

| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A16B-2200-0090 |
سلسلة FANUC 15-A (الطراز A) هي أعلى قدرة CNC في عائلة منتجات الجيل 15 من FANUC. بينما تستهدف أنظمة CNC الأخرى من نفس العصر أدوات آلية ذات 3 إلى 5 محاور، فقد تم تصميم السلسلة 15-A من الألف إلى الياء للآلات التي تتطلب العديد من المحاور - مراكز تصنيع متعددة المنصات، ومراكز تحويل متعددة المغزل، وأنظمة تصنيع مرنة واسعة النطاق.
A16B-2200-0090 هي لوحة تحكم المحور التي تجعل هذه القدرة متعددة المحاور ممكنة ضمن السلسلة 15-A. توفر كل لوحة 4 قنوات محورية. يمكن أن تتواجد لوحات متعددة في نفس CNC، مما يؤدي إلى بناء إجمالي عدد المحاور في مجموعات مكونة من 4 لوحات حتى الحد الأقصى للنظام.
| المعلمة | قيمة |
|---|---|
| قنوات المحور | 4 (لكل لوحة) |
| واجهة | النوع أ |
| توافق محرك الأقراص | فانوك 6058، 6066 محركات الأقراص |
| إشارة الإخراج | أوامر مؤازرة PWM |
| الحد الأقصى لمحاور النظام | ما يصل إلى 16 (مع 4 لوحات) |
| الأنظمة المتوافقة | 15-أ، 15-ما، 15-تا، 15-مف، 15-تف، 150 م |
يقوم A16B-2200-0090 بإنشاء إشارات PWM (تعديل عرض النبض) كمخرج أمر المحور الخاص به. ترسل كل قناة من قنوات المحاور الأربعة للوحة تيار PWM إلى محرك المؤازرة المقابل. تقوم إشارة PWM بتشفير أمر السرعة أو عزم الدوران لهذا المحور - تقوم مرحلة طاقة محرك المؤازرة بتحويل مرجع PWM هذا إلى تيار المحرك ثلاثي الطور الذي يحرك محرك المحور.
تقرأ اللوحة أوامر الموضع من سجلات أوامر BASE الخاصة بـ Series 15-A CNC - مواقع الذاكرة المشتركة حيث تقوم وحدة المعالجة المركزية الرئيسية بكتابة موضع يزيد كل دورة استيفاء. يقرأ A16B-2200-0090 هذه الأوامر ويولد مخرجات PWM المناسبة لجميع المحاور الأربعة المتصلة في وقت واحد، مما يحافظ على التزامن المطلوب للحركة المنسقة متعددة المحاور.
لوحة واحدة A16B-2200-0090 تغطي 4 محاور. بالنسبة للآلات التي تتطلب المزيد:
في التكوينات متعددة اللوحات، تعمل كل لوحة بشكل مستقل على المحاور المخصصة لها. يؤثر العطل في إحدى اللوحات على محاورها الأربعة فقط، وتستمر اللوحات المتبقية في العمل بشكل طبيعي.
15-MA خطأ لوحة محور مركز التصنيع:يقوم مركز التصنيع من السلسلة 15-MA بتطوير أجهزة إنذار مؤازرة على المحاور من 1 إلى 4. يتم اختبار محركات الأقراص والمحركات بشكل صحيح. تم تحديد لوحة المحور A16B-2200-0090 التي تخدم تلك المحاور على أنها مصدر الخطأ. يؤدي استبدال اللوحة إلى استعادة جميع المحاور الأربعة.
صيانة ماكينة النقل ذات 16 محور:تستخدم الآلة ذات 16 محورًا أربع لوحات A16B-2200-0090. يفشل لوح واحد، مما يؤثر على محاوره الأربعة فقط. يتم استبدال اللوحة الفاشلة دون تعطيل اللوحات الثلاثة الأخرى أو محاورها الاثني عشر.
Q1: هل يمكن استبدال A16B-2200-0090 (واجهة النوع A) بلوحة محور من النوع B أو FSSB؟
لا. الواجهات من النوع A والنوع B وFSSB غير قابلة للتبديل. تستخدم كل واجهة بروتوكول اتصال مختلفًا، ودبابيس موصل مختلفة، وتوليد محرك سيرفو مختلف. يؤدي استخدام لوحة من النوع B أو FSSB في نظام من النوع A - أو العكس - إلى عدم توافق اتصال محرك الأقراص وعدم وجود وظيفة مؤازرة. اللوحة A16B-2200-0090 Type A مطلوبة لأنظمة السلسلة 15-A المزودة بمحركات سلسلة 6058 و6066.
س2: هل يتوافق الطراز A16B-2200-0090 مع عناصر التحكم في السلسلة 15-B؟
رقم A16B-2200-0090 تم تأكيده للسلسلة 15-A (الطراز A). قدمت السلسلة 15-B جيلًا مختلفًا من أجهزة لوحة المحاور مع واجهة مؤازرة محدثة. لوحات المحاور من السلسلة 15-A و15-B غير قابلة للتبديل - تختلف كل من أجهزة اللوحة وتوليد محرك المؤازرة الذي تتصل به.
س3: ما هو عنوان المحور الأساسي الذي يتم استخدامه عند تركيب لوحات A16B-2200-0090 المتعددة؟
يتم تعيين رقم محور أساسي لكل لوحة من خلال إعدادات معلمة محور CNC وتعيين الفتحة الفعلية للوحة. اللوحة الأولى تتعامل مع المحاور من 1 إلى 4، واللوحة الثانية تتعامل مع المحاور من 5 إلى 8، وهكذا. يجب أن يتطابق تخصيص المحور مع أسلاك محرك المؤازرة الفعلية باللوحات. تتسبب معلمات تخصيص المحاور غير الصحيحة في التحكم في المحاور بواسطة لوحة خاطئة، مما يؤدي إلى حدوث أخطاء مؤازرة. تحقق من معلمات تخصيص المحور من النسخة الاحتياطية الأصلية للمعلمات بالجهاز بعد تركيب لوحة بديلة.
س 4: ما هي معلمات CNC الخاصة بلوحة A16B-2200-0090؟
تنطبق المعلمات التي تحدد نوع محرك المؤازرة (6058 أو 6066)، ودقة التشفير، واتجاه المحور، وكسب الموضع، وكسب السرعة، وحدود الخطأ التالية، وثوابت التسارع/التباطؤ، على المحاور التي تتحكم فيها كل لوحة. يتم تخزين هذه المعلمات في ذاكرة المعلمات الرئيسية لـ CNC، وليس في لوحة المحور. بعد استبدال اللوحة، يستمر تطبيق المعلمات الحالية دون تعديل — تطبق اللوحة الجديدة نفس المكاسب والحدود فورًا عند زيادة الطاقة.
س5: كيف يتم تنظيم تشخيص الأخطاء عندما يقوم واحد فقط من المحاور الأربعة الموجودة على A16B-2200-0090 بإطلاق إنذار؟
يشير إنذار أحادي المحور على أحد المحاور الأربعة إلى أن مصدر الخلل هو إما المحرك أو التشفير أو جهاز الطاقة لهذا المحور المحدد - وليس اللوحة A16B-2200-0090 نفسها. تتحكم اللوحة في جميع المحاور الأربعة في وقت واحد؛ يؤدي فشل اللوحة عادةً إلى تنبيه المحاور الأربعة معًا. إذا تم إنذار محور واحد فقط، فابدأ بفحص محرك المؤازرة وأسلاك المحرك ومشفر المحرك لهذا المحور قبل الشك في اللوحة.
