| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A20B-8101-0400 |
تمثل منصة FANUC Series 30i/31i/32i الطبقة العليا من بنية CNC لسلسلة i من FANUC. نظرًا لتواجدها أعلى من السلسلة 16i/18i/21i من حيث إمكانية المعالجة وعدد المحاور، فقد تم تصميم السلسلة 30i/31i/32i لتطبيقات الأدوات الآلية الأكثر تطلبًا:
سلسلة 30i-أ:ماكينة CNC الأكثر قدرة من FANUC - تدعم ما يصل إلى 9 مسارات و32 محورًا و4 محاور دوران. يُستخدم في مراكز المعالجة متعددة المغزل شديدة التعقيد، وخطوط النقل، وأنظمة المعالجة المجمعة حيث لا يوفر أي CNC آخر عددًا كافيًا من المحاور أو قدرة البرنامج.
سلسلة 31i-A5:ماكينة CNC عالية الأداء في نفس عائلة 3xi - تم تكوينها للمعالجة ذات 5 محاور مع ميزات التحكم في المغزل والمؤازرة المدعومة بالذكاء الاصطناعي المتقدمة والمُحسَّنة لتحديد الخطوط المتزامنة ذات 5 محاور. يحدد التعيين "A5" متغير التكوين 31i-A المحدد هذا.

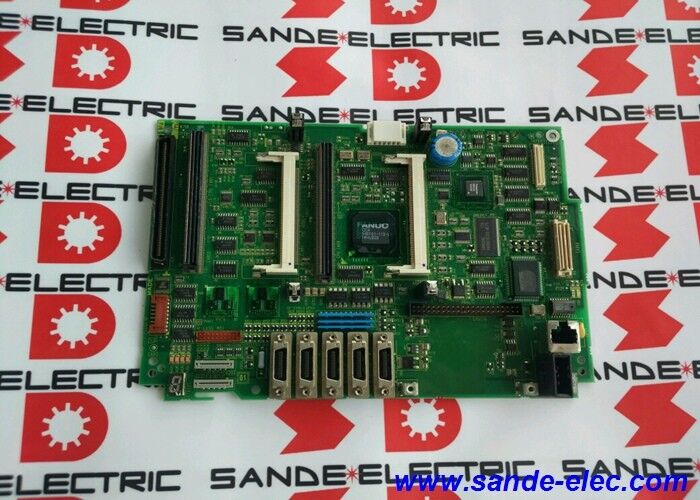

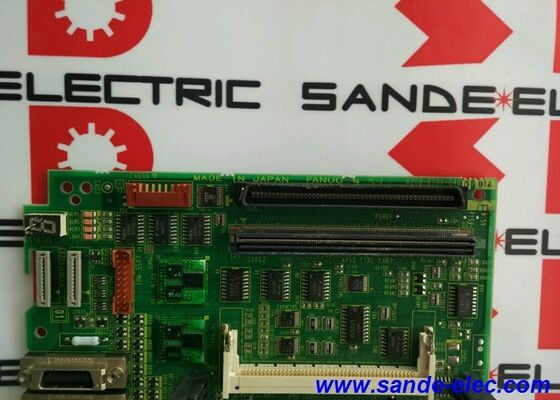

A20B-8101-0400 هي اللوحة الرئيسية التي توحد جميع وظائف CNC لهذه المنصات.
| المعلمة | قيمة |
|---|---|
| متناسق | 30i-أ، 31i-A5 |
| نوع اللوحة | A4 ثنائي الفينيل متعدد الكلور الرئيسي |
| مزود الطاقة | A20B-8101-0010 (FS30i PSU) |
| تثبيت | وحدة LCD/MDI |
| مسلسل | A20B-8101 |
ضمن سلسلة A20B-8101، تأتي مركبات ثنائي الفينيل متعدد الكلور الرئيسية 30i/31i في تسميات أنواع متعددة:
| سبورة | يكتب | متناسق |
|---|---|---|
| A20B-8101-0400 | A4 | 30i-أ، 31i-A5 |
| A20B-8101-0401 | أ5 | 30i/31i/32i (بدون وظيفة الكمبيوتر الشخصي) |
تحدد تسميات النوع "A4" و"A5" أجيال الأجهزة المختلفة أو تكوينات القدرات ضمن نفس عائلة PCB الرئيسية 30i/31i. يوصف الطراز A20B-8101-0401 (النوع A5) بأنه "للطراز A من سلسلة 30i/31i/32i بدون وظيفة الكمبيوتر الشخصي" - مما يشير إلى أن 0401 مخصص للتكوينات دون خيار الكمبيوتر الشخصي المتكامل. يخدم الطراز A20B-8101-0400 (النوع A4) الطرازين 30i-A و31i-A5 على وجه التحديد.
30i-فشل اللوحة الرئيسية:يحدث خطأ في اللوحة الرئيسية لنظام مركز التصنيع FANUC 30i-A — تفشل عملية تهيئة CNC، أو تمنع أخطاء الاتصال المستمرة التشغيل العادي. بعد النسخ الاحتياطي لـ SRAM، يتم استبدال A20B-8101-0400. تتم استعادة بيانات SRAM واستئناف تشغيل CNC.
31i-A5 صيانة مركز التصنيع ذو 5 محاور:يخضع مركز المعالجة ذو 5 محاور المزود بتحكم 31i-A5 لاستبدال ثنائي الفينيل متعدد الكلور الرئيسي أثناء عملية تجديد مجدولة لنظام التحكم.
س1: ما هي بيانات SRAM التي يجب نسخها احتياطيًا قبل استبدال A20B-8101-0400؟
يجب عمل نسخة احتياطية لجميع البيانات الخاصة بالجهاز المخزنة في SRAM عبر وظيفة ALL IO أو إدارة البيانات الخاصة بـ CNC قبل البدء في الاستبدال. يتضمن ذلك: معلمات CNC (إعدادات المحور، وحدود البرامج، والمكاسب)، وبرنامج سلم PMC، وبرامج الأجزاء، وإزاحات الأدوات، وإزاحات إحداثيات العمل، ومتغيرات الماكرو المخصصة. وبدون هذه النسخة الاحتياطية، يتم فقدان البيانات بشكل دائم عند إزالة اللوحة.
س2: هل يتم نقل وحدة وحدة المعالجة المركزية عند استبدال A20B-8101-0400؟
يتم توصيل وحدة وحدة المعالجة المركزية باللوحة الرئيسية. عند استبدال اللوحة الرئيسية، يتم عادةً نقل وحدة وحدة المعالجة المركزية (CPU) إلى اللوحة البديلة - وحدة وحدة المعالجة المركزية نفسها ليست هي المكون الفاشل. تأكد من دليل صيانة FANUC 30i-A ما إذا كان نقل وحدة المعالجة المركزية محددًا لإجراء الاستبدال.
س3: ما الفرق بين A20B-8101-0400 (A4) وA20B-8101-0401 (A5)؟
تم تأكيد نوع A4 (A20B-8101-0400) لـ 30i-A و31i-A5. تم تأكيد النوع A5 (A20B-8101-0401) للسلسلة A 30i/31i/32i بدون وظيفة الكمبيوتر. تخدم اللوحات تكوينات مختلفة داخل النظام الأساسي 30i-A/31i وهي غير قابلة للتبديل.
س 4: ما هي وحدة إمداد الطاقة التي تعمل مع A20B-8101-0400؟
تؤكد CNC-Shopping أن الطراز A20B-8101-0401 المجاور "مثبت بوحدة إمداد الطاقة FANUC FS30i A20B-8101-0010". يستخدم A20B-8101-0400 في نفس عائلة اللوحة الرئيسية نفس مصدر الطاقة FS30i (A20B-8101-0010).
س5: هل يمكن استخدام A20B-8101-0400 في أنظمة 32i-A؟
يحدد وصف المنتج على وجه التحديد توافق 30i-A و31i-A5. تنتمي السلسلة 32i-A إلى نفس عائلة الأجهزة ولكنها نسخة مختلفة من CNC.
