| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Fanuc |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A860-0316-T001 |

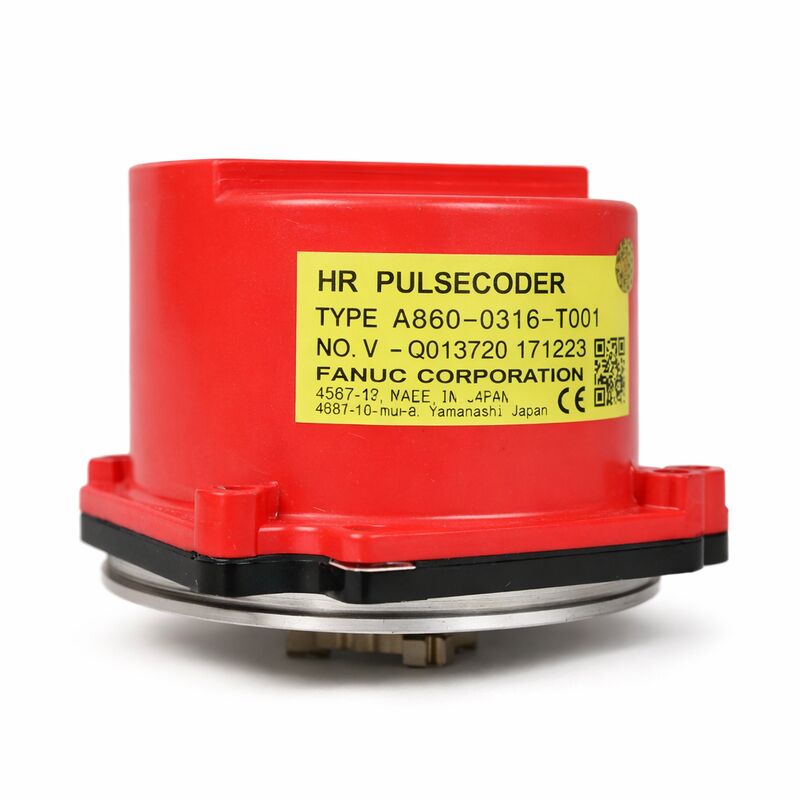

الـفانوك A860-0316-T001هو متغير موصل D-Sub من مشفر النبض التدريجي عالي الدقة (HR) 10,000P من Fanuc لمجموعة محركات AC servo من سلسلة S.
يشترك في نفس المواصفات الإضافية لـ 10,000 ppr مثل A860-0316-T101 (متغير القبعة الحمراء) ، يختلف في نوع موصلاته:حيث تستخدم T101 غطاء بلاستيكي أحمر مع وصلة متكاملة أو مثل Amphenol، يقدم T001 واجهة D-Sub نفس تنسيق موصلات متعددة الدبابيس المستخدمة في مجموعة من Fanuc S-series والمتغيرات المرتبطة بها.
يشير تسمية HR إلى أن هذا المشفر هو عضو أعلى دقة في عائلة A860-0316 ، يتجاوز 2,000P و 2,500P و 3 ،مشفرات إضافية 000P التي تخدم مجموعة أكبر من السيارات من سلسلة S.
تم تطبيق مواصفات 10000P على محركات سلسلة S حيث تتطلب متطلبات جودة تحكم السرعة في التطبيق أخذ عينات أكثر دقة من الموقف القياسي 3 ،يمكن أن يوفر مكشف 000P محاور دقة عالية السرعة، أدوات الفوهات، وتطبيقات متطلبة مماثلة داخل مجموعة المحركات S-series.
عند 10000 نبض لكل دورة، A860-0316-T001 يولد 40,000 عدد من الحواف مربعة لكل دورة محرك العمود عندما يتم فك تشفيرها من قبل مكبر 4 × حافة حساب الدائرة. عند 3000rpm،هذا يمثل 2 مليون تحديثات العد في الثانية، تنظيم سرعة منخفضة الضوضاء في جميع أنحاء نطاق عمل المحرك.
للمقارنة، مُثبّت 3000P بنفس السرعة ينتج 600،000 عدد مربع في الثانية مناسبة للعديد من التطبيقات ولكن مع تقدير أسرع نسبياً لكل فترة عينة التحكم.
كمصمّم إضافي، يتطلب T001 عودة مرجعية في كل تشغيل للجهاز.
موقف عمود المحرك غير معروف لـ CNC عند تشغيله ؛ يدير إجراء عودة الإشارة المحور إلى مفتاح الإشارة الخاص بهاردو ، ويكشف عن نبض Z للمكيف (واحد لكل دورة) ،ويقوم بتحديد محور المعطيات قبل السماح بأي حركة إنتاج.
بالنسبة للآلات التي تكون فيها هذه خطوة تشغيل قياسية، يعمل T001 بثقة مثل أي مشفر مطلق للإنتاج اليومي.
| المعلم | القيمة |
|---|---|
| نوع الترميز | إضافية للموظفين |
| القرار | 10,000 ppr (40,000 عدد الحافة مع فك تشفير 4 ×) |
| المرفق | (د-سوب) |
| محركات متوافقة | أجهزة خدمة التيار المتردد من سلسلة S |
| التوافق مع CNC | الصفر-C/D، 16A، 18A، 21A |
| نوع ردود الفعل | الإضافية (A/B/Z) |
| بطارية مطلوبة | لا شيء |
| إرجاع المراجع | مطلوب في كل تشغيل |
وصلة D-Sub على A860-0316-T001 هي المميز الفيزيائي الرئيسي لها من الاختلاف T101 داخل عائلة رمز HR.
كانت موصلات D-Sub على مشفرات Fanuc S-series اختيارًا مشتركًا للمواصفات خلال سلسلة S ،والآلات التي لديها تثبيتات T001 لديها منفذ D-Sub في نهاية المحرك من مجموعة كابلات الترميز.
لا يمكن توصيل مكشف T101 (أمفينول / نمط القبعة الحمراء) إلى هذا المقبس دون تكييف الكابل.
عند الحصول على T001 كبديل، فحص كابل تشفير الموجود في المحرك في نهاية المحرك إذا انتهى في منفذ D-Sub، فإن T001 هو المتغير الصحيح.
إذا كان ينتهي في Amphenol أو وصلة سلكية صلبة ، فإن T101 أو متغير آخر مطلوب.الطلب على أساس رقم الجزء وحده دون التحقق من جهاز توصيل نهاية المحرك في الكابل المثبت هو خطأ شائع في التوريد الذي يؤدي إلى تشفير غير مناسب.
تمثل A860-0316-T001 (تدريجية) ومصممين Serial A / Serial C المطلقين من نفس حقبة S-series فلسفات ردود فعل مختلفة تم تطابقها مع أنواع مختلفة من مكبرات الخدمة.
ملفات تشفير إضافية HR يتم تغذيتها في مكبرات الخدمة التناظرية أو مكبرات الخدمة الرقمية المبكرة التي تعالج إشارات A / B / Z المربعة مباشرة.الترميزات المطلقة المتسلسلة تتواصل عبر بروتوكول متسلسل خاص يتطلب مكبر خدمة رقمي مع دائرة فك رموز المرمز المتسلسل.
هذان النظامان غير قابلين للتبادل على مستوى مكبر.
لا يمكن ترقية آلة مبنية مع مكيف إضافي HR ونوع المضخم المقابلة مباشرة إلى مكيف مطلق متسلسل دون استبدال المضخم أيضًا.
فهم هذا الاعتماد على مستوى النظام مهم عند تقييم أي سيناريو استبدال أو ترقية مشفر.
س1: كيف تقارن دقة 10000P من T001 مع C Serial (1,000،000P) مشفر في نفس العصر المحرك؟
يعطي المكشف المطلق Serial C (A860-0346 ، A860-0356 العائلات) في 1M ppr 100 مرة من الدقة الخام من 10,000P HR الإضافية.
ومع ذلك ، يعمل نوعان من المكيفين مع بنية مكبرات مختلفة سلسلة C مع دوائر مكشفة سلسلة مخصصة على مكبرات الرقميات.
الفجوة في الدقة تعكس الفرق بين أجيال التكنولوجيا.
بالنسبة لأنظمة مكبرات الخدمة التناظرية التي تم تصميم T001 ، كان 10,000P هو الحد الأقصى العملي للدقة ، وكان كافيا للتطبيقات التي خدمتها هذه الأنظمة.
س2: ما هو تأثير معايير الخدمة عند استبدال مكشف سلسلة 3000P S بـ 10,000P T001؟
تتضمن معايير خدمة CNC عدد نبضات المشفر (عادة ما تكون CMR ٪ نسبة مضاعف الأوامر ٪ ومعايير DMR) التي تربط أعداد المشفرات بوحدات الحركة التي يتم إرسالها.
التغيير من مُصمّم 3000P إلى مُصمّم 10000P يغير النسبة بين دوران عمود المحرك وعدد المُصمّمين،لذلك يجب تحديث هذه المعايير للحفاظ على العلاقة الصحيحة بين أوامر وضع CNC وحركة المحرك الفعلية.
عدم تحديث معايير الخدمة بعد تغيير الدقة ينتج مقياس الموقف غير الصحيح ، وسوف يتحرك المحور المسافة الخاطئة لأمر معين ، وقد تصبح حلقة الخدمة غير مستقرة.
السؤال 3: هل يمكن أن يكون A860-0316-T001 بديلاً مباشراً عن A860-0316-T101 مع تكييف الكابل؟
نعم، من حيث المبدأ، كل من "تي001" و"تي101" هي مشفرات إضافية بـ"10,000 بي آر" بنفس المواصفات الكهربائية
الفرق الوحيد هو نوع المكوناتمكيّف الكابل الذي يحول مخرج D-Sub من T001 إلى تنسيق موصل Amphenol من T101 (أو العكس) يسمح لأي من الاختلافات بالخدمة في تركيب الآخر.
يعمل هذا النهج المتكيف بشكل موثوق في الممارسة العملية وهو حل خدمة مشروع عندما يكون هناك متغير واحد فقط من المكونات المتوفرة في السوق اللاحقة في وقت توقف الجهاز.
السؤال 4: ما هي أنماط الفشل الرئيسية لـ A860-0316-T001 في الخدمة طويلة الأجل؟
ارتداء العجلة هو أكثر وضع الفشل يعتمد على العمرالذي يقدم ضوضاء الإشارة في مخرجات تربيع A / B و ينتج في نهاية المطاف حساب الموقف غير المنتظم أو إنذارات ترميز.
تلوث القرص البصري من ضباب المبرد أو أيروزول سائل القطع أو جزيئات الطفرة التي تتجاوز ختم عمود المحرك هو ثاني أكثر مسارات الفشل شيوعاً.
تآكل دبوسات الاتصالات D-Sub ، خاصة في بيئات الآلات الرطبة حيث يكون التكثيف ممكناً ،يمكن أن يسبب انقطاع إشارة متقطعة التي تحاكي وجود أخطاء في المحامل أو القرص حتى يتم فحص المرفق بشكل صحيح.
ابدأ دائما في تشخيص العيوب في الكابل والمتصل قبل استنتاج أن جسم المشفر قد فشل.
السؤال 5: هل الطبيعة التدريجية لـ T001 تشكل أي خطر على جودة القطعة إذا فقدت الآلة الطاقة أثناء عملية القطع؟
نعم فقدان الطاقة غير المخطط له أثناء القطع النشط يعني أن موقع المحور غير معروف عند تشغيل التيار التالي.
سوف تتطلب CNC إعادة المرجعية قبل أي حركة إنتاج ، وعادة ما تكون عملية التصنيع التي كانت جارية في وقت فقدان الطاقة غير مكتملة أو منسوخة.
بالنسبة للآلات ذات المشفرات المطلقة،يتم استعادة الموقف عند تشغيل الكهرباء ويمكن للمشغل تقييم حالة العملية المقطوعة قبل أن يقرر ما إذا كان سيتم مواصلة العمل أو إزالة القطعة.
هذه هي الحجة التشغيلية الأساسية للردود الفعلية المطلقة على العودة الإضافية على أدوات التصنيع.
ما إذا كان سلوك T001 التدريجي مقبولًا يعتمد تمامًا على تواتر الإيقاف غير المخطط له وتكلفة مادة قطعة العمل التي يتم معالجتها.
