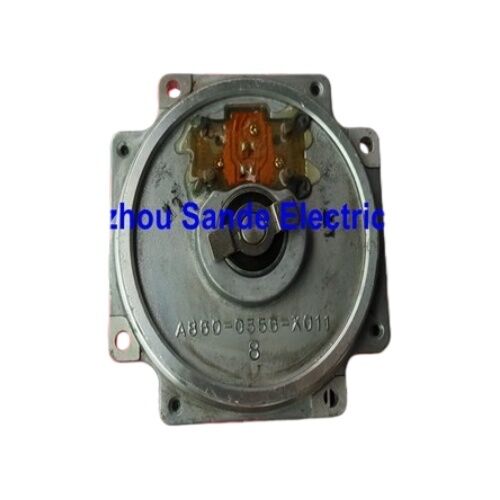

مشفر سيرفو موتور دوار مستمر من FANUC A860-0356-X011

FANUC A860-0356-X011 مشفر النبض الدواري المستمر

العنصر وراء كل حركة محور دقيقة

هناك قطعة صغيرة ولكن حاسمة من الأجهزة مثبتة في الجزء الخلفي من محرك FANUC الفا سلسلة الخدمة التي معظم مشغلي الآلات لا يفكرون في حتى يفشل.A860-0356-X011هو الدوار الداخلي وعنصر الاستشعاررمز النبض αA64 (AA64)، عائلة الترميزات المتسلسلة المطلقة التي أعطت جيل كامل من محركات FANUC ألفا

يظهر هذا الرقم الجزئي في العديد من المراجع المتقاطعة في السوق.A860-0360-T201,A860-0360-V501، أوA860-0360-V511يحدد A860-0356-X011 قرص الترميز الداخلي / قطعة الدوار الموجودة داخل هذا التجميع الأحمر. عند شراء ترميز بديل لمحرك سلسلة ألفا،يمكن أن يظهر كل من تسمية عنصر الدوار ورقم التجميع الكامل على قوائم الموردين، وكلاهما يشير إلى نفس الوحدة الوظيفية التي تحتاجها لاستعادة المحور.

ما الذي تعنيه "AA64" حقاً ولماذا القرار مهم

التسميةAA64تتحلل على النحو التالي:أبالنسبة لسلسلة ألفاأبالنسبة لنوع مطلق،64لـ 64 ألف نبض لكل دورةهذا الرقم دقة الوضعية 64K يحتسب في كل دورة هو ما يفرق هذا الجيل من FANUC مشفرات من وحدات أقدم أقل دقة ويحدد دقة تحديد الموقع المتاحة للتحكم CNC.

عند 64 ألف دورة في الدورة الواحدة، يستقبل مكبر الخدمة بيانات وضع دقيقة للغاية مع كل دوران للعمود.هذا يترجم إلى دقة الموقف من 0.15625 ميكرومتراً لكل رقم تشفير - أكثر دقةً من دقة معظم آلات الأدوات الميكانيكية، وهذا بالضبط هو الهدفتريد أن يكون نظام التغذية الراجعة أكثر العناصر دقة في السلسلة، لذا فإنه لا يصبح العامل المحدد في أداء تحديد المواقع للآلة.

الـالمطلقطبيعة هذا المشفر مهمة بنفس القدر. على عكس المشفرات الإضافية التي تقيس الحركة النسبية فقط من نقطة بداية معروفة،يحافظ مكشف مطلق على قيمة موقعه حتى عندما يتم إيقاف تشغيل الجهازعندما تبدأ الآلة في صباح اليوم التالي، تعرف اللوحة الحاسوبية المتحركة بالفعل أين يقع كل محور. لا تحتاج إلى دورة نقطة مرجعية.يقرأ مكبر الخدمة الموقف المخزن مباشرة على تشغيلو الآلة جاهزة للعمل

نظرة عامة فنية

أين يقع هذا المشفر وكيف يتصل

يتم تثبيت مبرمج النبض αA64 داخل غطاء نهاية بلاستيكي أحمر مميز على الجزء الخلفي من محركات FANUC Alpha.يربط المثبت إلى عمود المحرك عن طريق ربط الدقة المتبادلة التي تنقل الدوران دون رد فعل أو انزلاق. مجموعة القبعة الحمراء إضافة للكاميرا

يُحمل مُوصّل 14 دبوسًا كل من إمدادات الطاقة إلى المُصمّم وإخراج البيانات المتسلسلة إلى مكبر الخدمة. في بنية مُصمّم النبضات المتسلسلة في FANUC،يتم نقل بيانات الموقع كتيار سلسلة رقمية بدلا من النبضات الإضافية الخامهذا يجعل الإشارة أكثر مقاومة للضوضاء عبر الكابل الذي يمر من المحرك إلى مكبر، ويحمل بيانات أكثر ثراءوالحالة في شكل يمكن أن يعمل مع DSP المضخم مباشرة.

نقطة عملية رئيسية: كابل الترميز ليس جزءًا من مجموعة A860-0356-X011 / A860-0360 ويجب الحصول عليه بشكل منفصل إذا كان تالفاً.أخطاء الكابلات على خط 14 دبوس تسبب إنذارات الخدمة التي هي متطابقة من حيث الأعراض مع فشل أجهزة الترميز، لذلك الكابل هو دائما أول شيء للتحقق قبل إدانة المشفر نفسه.

تحديد المحرك الألفا: التعرف على المناسبة الصحيحة

محركات الخدمة من سلسلة FANUC Alpha التي تستخدم هذا المشفر عادة ما تحمل اللاحقة الحرفية والرقميةB75في رمز الطلب للسيارات ، على سبيل المثال، A06B-0127-B075، A06B-0163-B075، وتسميات مماثلة.كان "75" في رمز المحرك هو اتفاقية FANUC للإشارة إلى محرك ألفا مجهز بمدرج نبضات αA64.

إذا لم تكن متأكدا ما إذا كان المحرك الخاص بك يستخدم هذا المشفر، والعلامة المادية هي الغطاء البلاستيكي الأحمر على نهاية غير محرك المحرك..تشير القبعات الزرقاء أو الرمادية إلى أجيال مختلفة من المكيفات مع مواصفات داخلية مختلفة وأنواع مختلفة من الموصلات ‬ وهي غير قابلة للتبادل.

أنماط الفشل النموذجية وما الذي يسببها

إن مكشف αA64 هو جهاز بصري يضيء LED قرصًا زجاجيًا محفورًا بدقة ، ويقرأ الكشف الضوئي النمط. هناك العديد من آليات الفشل ذات الصلة بتخطيط الصيانة:

تلوث المبردهذا هو السبب الأكثر شيوعًا في الفشل المبكر في أدوات الآلات. يصل المبرد الذي يجد طريقه عبر أغلفة عمود المحرك أو من خلال غدة دخول كابل تالفة إلى الجمعية البصرية للمكيف.حتى فيلم رقيق على القرص الزجاجي يعطل المسار البصريعلى عكس حالات الفشل الكهربائية الأخرى التي تحدث فجأة، غالبا ما تتقدم الفشل المرتبط بالتلوث تدريجياأو أخطاء تحديد الموقع التي تتراكم ببطء قبل أن تؤدي إلى خطأ صلب.

فقدان الموقع المطلق المدعوم بالبطاريةيتم الحفاظ على الموقف المطلق في هذه المكشفات بواسطة بطارية احتياطية عندما يتم إيقاف تشغيل الجهازلا يمكن أن يحتفظ المشفر ببيانات الموقع عبر دورة الطاقةإن الأعراض هي "إنذار بطارية الكودرة النبضية" عند تشغيل، تليها طلب لإجراء عودة نقطة مرجعية. هذا عنصر صيانة،ليس فشل في الأجهزة ولكن إذا تجاهلت والبطارية تفريغ بالكامل، قد يفقد المشفر بيانات المعايرة الداخلية ويتطلب استبدالها حتى لو كان المجموعة البصرية تعمل بشكل مثالي.

أضرار صدمة جسديةلم يتم تصميم قرص الزجاج الدقيق داخل المشفر لاستيعاب الصدمات. يمكن أن يقع القرص إذا سقط محرك أو حدث اصطدام ينقل الصدمة عبر عمود المحرك.النتيجة هيإنذار تشفير غير قابل للإصلاح

المكونات البصرية القديمةعلى مدى سنوات عديدة من التشغيل المستمر ، يضعف مصدر LED تدريجياً. عندما ينخفض إنتاجها إلى أقل من الحد الأدنى المطلوب من قبل أجهزة الكشف الضوئي ، تتدهور جودة الإشارة.هذه هي آلية التآكل على المدى الطويل بدلا من فشل مفاجئ، ولكن هذا هو السبب في استبدال مشفر في بعض الأحيان استباقية على الآلات تسجيل ساعات تشغيل عالية جدا.

مُشفر دوار مستمر ماذا يضيف هذا التسمية

وصف "الدوران المستمر" في قائمة هذا المنتج يعكس تمييزًا خاصًا للقدرات داخل عائلة αA64.تم تصميم بعض ملفات ترميز النبضات في مجموعة FANUC لمحاور الخدمة القياسية حيث يدور المحرك في أقواس محدودة ٪ عدة ثورات على الأكثر في أي اتجاهتم تصميم مكشف نبض دوران مستمر للتطبيقات التي يمكن أن يدور فيها المحرك إلى أجل غير مسمى في اتجاه واحد: الطاولات الدوارة ، معدات التلف ، محاور مركز C ،أو آليات مؤشر تتراكم الدوران دون حدود.

في الممارسة العملية ، تتعامل بنية العد المتعددة الدورات الداخلية مع نطاق الموقف الموسع.لا يعرف المشفّر فقط أين يوجد العمود خلال دورة واحدة، بل يتتبع أيضاً عدد الثورات الكاملة التي تمّ إتمامها، عبر النطاق التشغيلي المتوقع بالكامل للآلة. هذه القدرة الممتدة على الموقف المطلق هي ما يعلمه تسمية "التناوب المستمر":هذا المشفر لن تفقد مرجع الموقف بعد عدد معين من الدورات، مما يجعل من المناسب لتطبيقات الدوران العالي أن المكيف المطلق العادي لمرة واحدة لا يمكن أن يخدم بشكل موثوق.

ملخص الإشارات المتقاطعة

سوف يواجه المشترون الذين يبحثون عن هذا المشفر عددًا من أجزاء الجهاز اعتماداً على الدليل أو كتالوج الأجزاء أو قائمة الموردين الذين يستشرهم.كل ما يلي يتعلق بنفس عائلة تجمعات مكيفات αA64:

• A860-0356-X011تعيين الدوار / العنصر الداخلي
• A860-0360-T201تجميع كامل قياسي
• A860-0360-V501إصدار مع احتياطي سوبر مكثف (يحل محل البطارية في بعض التكوينات)
• A860-0360-V511إصدار مع مكثف فائق، مراجعة لاحقة

عند الطلب، confirm with the supplier which specific variant is compatible with your motor's backup system configuration — battery-based and capacitor-based variants serve the absolute position retention function differently and are not always interchangeable without parameter adjustments on the servo amplifier.

الأسئلة الشائعة

السؤال 1: ما هي محركات FANUC الخدمية التي متوافقة مع مكشف A860-0356-X011 / A860-0360-T201؟

تم تصميم هذا المشفر لمحركات FANUC Alpha AC servo خاصة تلك التي ينتهي رمز طلب المحرك في اللاحقةB75، مثل A06B-0127-B075 أو A06B-0163-B075 وتسميات مماثلة في جميع أنحاء مجموعة المحركات ألفا. المعرف المادي هو غطاء نهاية البلاستيك الأحمر على نهاية المحرك غير المحرك.محركات من سلسلة فانوك بيتا، المحركات القديمة من سلسلة S DC ، أو المحركات الجديدة من سلسلة αi تستخدم أنواع مختلفة من المشفرات مع عواصم مختلفة وتنسيقات إشارة مختلفة ، وعائلة A860-0360 غير متوافقة مع هذه المنصات.دائما التحقق من لوحة اسم المحرك أو شفرة الطلب قبل شراء مكيف استبدال.

السؤال 2: ما هو الفرق بين A860-0360-T201، A860-0360-V501، و A860-0360-V511؟ هل يمكن استخدامها بالتبادل؟

جميعها ثلاثة هو αA64 أكيدات نبضات مطلقة مع 64،000 نبضات لكل دورة و 14 نقطة الخروج التسلسلي.الفرق الوظيفي يكمن في كيفية الاحتفاظ الموقف المطلق عند إيقاف تشغيل الجهازيعتمد الاختلاف T201 على بطارية خارجية في خزانة CNC للحفاظ على ذاكرة موقع المشفر.تتضمن الإصدارات V501 و V511 مكثفًا خارجيًا داخليًا يخزن شحنة كافية للحفاظ على بيانات الموقع لفترة محددة دون بطارية الخزانةفي معظم حالات الصيانة العملية هذه المتغيرات قابلة للتبادل ، ولكن قد يكون من الضروري التحقق من معايير مكبر الخدمة وإعدادات إنذار البطارية بعد الاستبدال.تأكيد مع مستندات مكبر الخدمة الخاصة بك قبل تركيب مختلفة من المتغير الأصلي.

السؤال الثالث: تظهر الآلة إنذار تشفير نبض على هذا المحور. كيف يمكنني التأكد من أن المشفّر هو في الواقع خطأ قبل طلب استبدال؟

ابدأي بكابل الترميز والمتصل، وليس الترميز نفسه، فقطي الكابل في نهاية مكبر الخدمةأو بقايا المبردقم بفحص استمرارية على طول كل موصل.تفتح المتقطعة خاصة في الموصلات المحمية هي سبب متكرر للإنذارات الكودية النبض وسهلة أن تتجاهل دون اختبار دقيق. أيضا تحقق من فولتاج احتياطي البطارية إذا كان الإنذار يتعلق بالبطارية. إذا كان الكابل والبطارية كل من التحقق، واستبدال كابل معروف جيد لا يزيل الإنذار،من المرجح أن تكون الجمعية الضوئية أو الـ PCB المرمز قد فشلتعلى الآلات التي تحتوي على أجهزة التحكم من سلسلة FANUC 0i، 16i، أو 30i، سيساعد رقم الإنذار المحدد المعروض في تضييق نطاق العلم فيما إذا كان الخطأ خطأ بصريًا، أو خطأ اتصالات،أو خطأ بيانات الموقف كل يشير إلى وضع فشل مختلف داخل مكيف.

السؤال 4: هل يمكن إصلاح هذا المشفر، أم أنه يحتاج إلى استبدال تماما؟

الإصلاح على مستوى المكونات لبرمجيات αA64 للنبض ممكن من الناحية التقنية ولكن يقتصر على أنماط الفشل المحددة.يمكن في بعض الأحيان تنظيف المجموعات البصرية الملوثة من قبل المتخصصين الذين لديهم المرافق المناسبة، وإصلاحات مستوى PCB ممكنة لبعض فشل المكونات. ومع ذلك، إذا كان قرص رمز الزجاج نفسه مكسورًا أو مكسورًا، أو إذا فشل مصدر LED،استبدال هو الخيار العملي الوحيد ‬ دقة المكونات البصرية الداخلية لا يمكن الحفاظ عليها في الميدانإن التكلفة والوقت المطلوبين في إصلاح مكيفات المهنية غالبا ما يجعلوا وحدة استبدال مختبرة الخيار الأكثر عملية، لا سيما عندما يتم أخذ تكلفة توقف الإنتاج بعين الاعتبار.إذا حاولت الإصلاح، يجب اختبار المشفر ديناميكياً عند سرعة العمل بعد أي عمل

السؤال 5: لماذا تستخدم سلسلة FANUC Alpha غطاء أحمر على الترميز و هل اللون يشير إلى أي شيء ذي معنى؟

غطاء النهاية الأحمر على المحركات الخدمية من سلسلة FANUC Alpha هو معرف مرئي متعمد لجيل المشفر المثبت في هذا المحرك. إنه يخدم غرضًا عمليًا أثناء الخدمة:يمكن للفني الذي يفتش صف من المحركات أن يرى على الفور من عبر الخزانة أي المحركات تحمل مكشفات αA64 (كوب أحمر) مقابل الأجيال الأخرى. FANUC used different cap colors across their motor families to prevent incorrect encoder substitutions — a grey or blue cap on a FANUC motor indicates a different encoder series with different electrical specifications، مختلفة محاور الدخول، وتنسيقات إشارة مختلفة.استبدال مكيف من محرك ذي غطاء لون مختلف إلى موقف محرك ذي غطاء أحمر في الاعتقاد بأنّهما قابلة للتبادل هو فخ تشخيصي يضيع الوقت ويمكن أن يسبب أخطاء في المضخّممطابقة الألوان شرط ضروري ولكن ليس كافيا لتوافق مكيف دائما التحقق من رمز أمر المحرك وتكوين المضخم كذلك.

عنصر الدوار A860-0356-X011 هو جزء من مجموعة A860-0360 αA64 الكاملة لترميز النبض. تأكد دائمًا من توافق المحرك باستخدام رمز ترتيب لوحة اسم المحرك قبل الطلب.يستلزم استبدال المشفر على محاور FANUC للخدمة إجراءات إعادة النقطة المرجعية وفقًا لوثائق صيانة محرك FANUC للخدمة والمضخم المعمول بها..
