| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A860-0370-V501 |

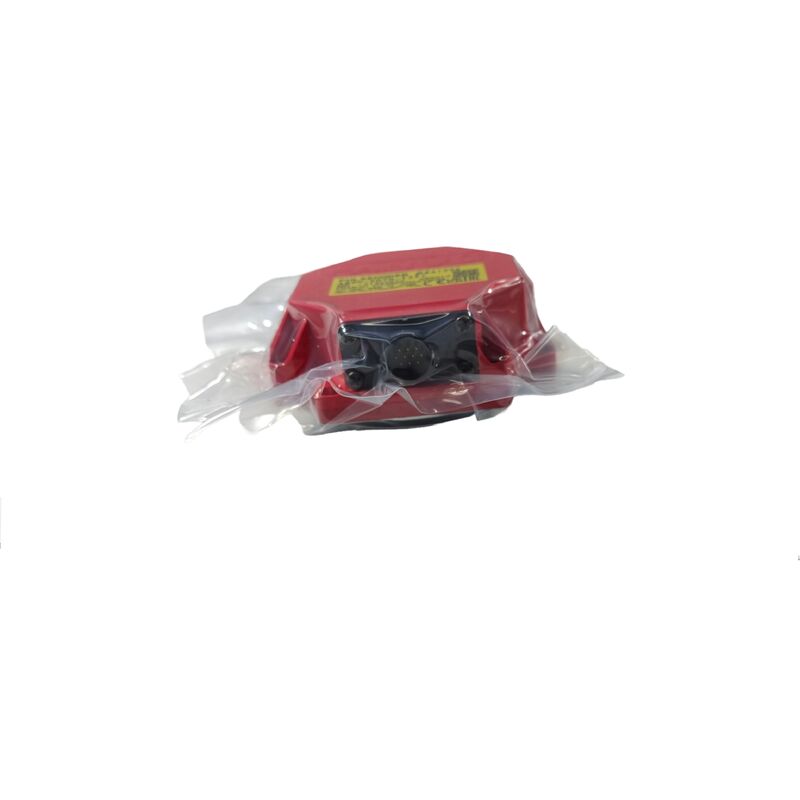

الفانوك A860-0370-V501هو البديل الخالي من الكابلات لمبرمج النبض المطلق αA1000 لمحركات مؤازرة التيار المتردد من سلسلة ألفا ذات الإطار الكبير من Fanuc.
عند 1,000,000 نبضة لكل دورة، فإنه يوفر خمسة عشر مرة دقة تشفير αA64 (64K ppr) المستخدم في محركات ألفا الأصغر - وهي مواصفات تعكس القصور الذاتي العالي، وعزم الدوران الأعلى، ومتطلبات التحكم في السرعة الأكثر تطلبًا للمحركات مثل a12، وa22، وa30، وa40.
إن اللاحقة V في ترقيم أجزاء جهاز التشفير الخاص بـ Fanuc تعني دائمًا شيئًا واحدًا: عدم وجود كابل متضمن. يأتي جسم جهاز التشفير مع الموصل الخاص به للكابل الموجود على جانب المحرك ولكن بدون الكابل نفسه. الكبل - الذي يتم توجيهه من منفذ تشفير المحرك إلى مكبر الصوت المؤازر - إما يبقى مع المحرك أثناء تبادل التشفير أو يتم شراؤه بشكل منفصل.
بالنسبة لعمليات الخدمة حيث يظل غطاء المحرك والكابل وموصل Amphenol دون إزعاج بينما يتم تبديل جسم التشفير فقط، فإن V501 هو الخيار المناسب: يتم توصيل جهاز التشفير البديل مباشرة بموصل نهاية المحرك الموجود للكابل، ويكتمل التثبيت دون التعامل مع الكابل.
تعكس فلسفة تصميم اللاحقة V ما نراه في متغيرات اللاحقة V لعائلة αA64 (A860-0360-V501، V511)، والمنطق هو نفسه - استبدال جهاز التشفير بشكل أنظف مع إزعاج أقل للأسلاك المحيطة.
يقوم غطاء الغطاء البلاستيكي الأحمر بتجميع جهاز التشفير هذا بصريًا مع السلسلة S وأجهزة تشفير جيل ألفا الأقدم. ضمن عائلة A860-0370، يعد الغطاء الأحمر هو المعرف المادي لجيل التشفير αA1000 لمحركات ألفا الكبيرة، مما يميزه عن أجهزة تشفير سلسلة بيتا ذات الجسم الأسود وجيل ألفا آي ذي الهيكل المعدني الذي سيتبعه. عند فحص محرك في الميدان، يحدد الغطاء الأحمر الموجود في الجزء الخلفي من المحرك كلاً من نوع التشفير وتوليد المحرك في لمحة.
تعد أداة التوصيل البيني ذات طراز أولدهام التي تربط مجموعة قرص التشفير بعمود المحرك مكونًا ميكانيكيًا رئيسيًا في تركيب V501.
تستوعب أداة التوصيل هذه اختلالًا زاويًا وقطريًا طفيفًا بين عمود التشفير وعمود المحرك، مما يقلل الضغط على محمل التشفير الناتج عن جريان العمود. عند تركيب V501 بديل، تأكد من أن الوصلة في حالة جيدة ومثبتة بشكل صحيح - تنتج الوصلة البالية أو التالفة ضوضاء ميكانيكية في إشارة المشفر وتقلل من عمر الخدمة.
يشير رقم الجزء البديل A860-0370-T201 لهذا التشفير إلى متغير T201 ضمن نفس عائلة αA1000.
يشتمل الطراز T201 على الكابل كجزء من التجميع (لاحقة T = مع الكابل)، بينما لا يتضمن الطراز V501 ذلك. كلاهما يخدم نفس نطاق محرك ألفا الكبير بدقة مطلقة تبلغ 1M PPR.
| المعلمة | قيمة |
|---|---|
| نموذج التشفير | αA1000 |
| دقة | 1,000,000 pp |
| نوع ردود الفعل | المسلسل المطلق (متعدد المنعطفات) |
| السكن | غطاء بلاستيكي أحمر |
| كابل | غير متضمن (لاحقة على شكل حرف V) |
| اقتران | أولدهام اقتران الربط |
| المحركات المتوافقة | a12 / a22 / a30 / a40 / αM / αL |
| سلسلة المحرك | ألفا (جيل ما قبل الأول) |
| التوافق مع CNC | 15/16/18/21 (النموذج أ) |
| البديل P/N | A860-0370-T201 |
تشرح فيزياء التحكم المؤازر دقة αA1000. يحمل المحرك الكبير مثل a22 قدرًا أكبر بكثير من القصور الذاتي للدوار والحمل مقارنة بالمحرك الصغير.
المزيد من القصور الذاتي يعني أن حلقة السرعة يجب أن تدير عمليات تبادل أكبر للطاقة أثناء التسارع والتباطؤ، كما أن جودة تقدير سرعة مكبر الصوت لها تأثير مباشر على استقرار الحلقة الحالية أثناء تلك المراحل العابرة.
يوفر جهاز التشفير 1M ppr ما يقرب من 33 مليون عدد حافة تربيعية في الثانية بسرعة A22 المقدرة البالغة 2000 دورة في الدقيقة - وهي كثافة بيانات تحافظ على سلاسة تقدير السرعة حتى من خلال تحولات السرعة التي تتضمنها تطبيقات المعالجة بالقصور الذاتي الكبير.
للمقارنة، يوفر مشفر αA64 الموجود في محركات ألفا الصغيرة حوالي 2.1 مليون عدد تربيعي في الثانية بنفس السرعة - وهي كافية تمامًا للمحركات الصغيرة ذات القصور الذاتي الخفيف ولكنها غير كافية لجودة التحكم الأكثر سلاسة التي تحتاجها المحركات الكبيرة.
يعد دقة Fanuc المتدرجة بين أحجام إطارات المحرك بمثابة تطابق هندسي بين جودة التغذية المرتدة التي تتطلبها حلقة المؤازرة والخصائص الميكانيكية للمحرك.
كلاهما عبارة عن تشفير αA1000 لنفس المحركات. يعتمد الاختيار كليًا على حالة الكابل عند تركيب المحرك:
إذا كان كابل المحرك الموجود وموصل Amphenol الموجود في طرف جهاز التشفير سليمين وفي حالة جيدة وسيظلان مثبتين - استخدمV501.
يتم توصيل جهاز التشفير البديل بالكابل الموجود. خدمة أسرع ومخاطر أقل في التعامل مع الكابلات.
إذا كانت هناك حاجة إلى استبدال كابل المحرك إلى جانب جهاز التشفير - استخدمT201.
يشتمل T201 على مجموعة الكابلات، بحيث يصل كل من التشفير والكابل كمجموعة متطابقة. يعد هذا مناسبًا عند تلف سائل التبريد، أو تآكل حامل الكابل، أو تلف الموصل، مما يعني ضرورة تجديد الكابل نفسه.
Q1: هل يمكن استخدام A860-0370-V501 على أي محرك ألفا، أم أنه مقيد بالحجم على a12 وأكبر؟
تم تصميم V501 لمحركات ألفا ذات الإطار الكبير — a12، وa22، وa30، وa40 ومتغيراتها αM وαL. إنه غير متوافق مع محركات ألفا الصغيرة أو متوسطة الإطار لأن الأبعاد المادية لجسم التشفير ونمط التثبيت يتطابقان فقط مع الهيكل الخلفي للمحرك ذو الإطار الكبير.
تستخدم المحركات ذات الإطار الصغير α1 وα2 وαM2.5 عائلة A860-0360 (αA64 64K ppr)، وتستخدم المحركات متوسطة المدى أجهزة تشفير محددة بشكل مماثل.
يحدد حجم إطار المحرك جهاز التشفير الذي يناسبه - قم دائمًا بمقارنة رقم طلب المحرك المحدد بمواصفات جهاز التشفير قبل طلب بديل.
س2: ما هي الحالة التي يجب أن تكون عليها وصلة Oldham قبل تركيب وصلة V501 بديلة؟
افحص أداة التوصيل للتأكد من عدم وجود تشققات وتآكل في فتحات التعشيق ووجود دليل على فقدان مواد التشحيم أو التآكل.
عادةً ما يكون جسم أداة التوصيل من النوع البلاستيكي أو المطاطي الذي يمتص اختلال المحاذاة الطفيفة؛ تنقل أداة التوصيل المتصلبة أو المتشققة إجهاد المحاذاة غير الصحيحة مباشرة إلى محمل المشفر، مما يؤدي إلى تسريع تآكل المحمل.
إذا أظهرت أداة التوصيل أي تدهور، فاستبدلها بجانب جهاز التشفير. يعد تشغيل جهاز تشفير جديد مع أداة توصيل مهترئة طريقًا يمكن التنبؤ به لفشل جهاز التشفير المبكر وتكرار الاستبدال في إطار زمني أقصر من المتوقع.
س3: هل يشتمل الطراز V501 على أي جهاز احتياطي للموضع مثل المكثف الفائق؟
لا، يعتمد V501 بشكل كامل على ذاكرة SRAM المدعومة بالبطارية الخاصة بمكبر الصوت المؤازر للاحتفاظ بالموضع المطلق متعدد المنعطفات بين دورات الطاقة. تحافظ بطارية مكبر الصوت على عدد المواضع أثناء إيقاف تشغيل الماكينة؛ البطارية السليمة تعني عدم الحاجة إلى إرجاع مرجعي عند بدء التشغيل.
تعني البطارية الفارغة فقدان العدد ويلزم إرجاع مرجعي بعد عملية التشغيل التالية.
يجب استبدال البطارية قبل إطلاق إنذار أفضل التقنيات المتاحة (BAT) الخاص بمكبر الصوت أثناء الإنتاج — ويؤدي الاستبدال الاستباقي وفقًا لجدول زمني (عادةً كل 2-3 سنوات، اعتمادًا على نوع البطارية ودرجة حرارة التشغيل) إلى تجنب فقدان بيانات الموقع.
س 4: هل تم اختبار A860-0370-V501 قبل إرساله من مزود خدمة حسن السمعة؟
سيقوم مزود حسن السمعة باختبار V501 على جهاز اختبار محرك ألفا مغلق الحلقة - تركيب جهاز التشفير على محرك ألفا متوافق، قيادة المحرك خلال نطاق سرعته على مضخم صوت مؤازر Fanuc وCNC، والتحقق من أن ردود الفعل المطلقة التسلسلية تتواصل بشكل نظيف، وأن عدد المواضع مستقر ودقيق، وأن العد المطلق متعدد الدورات يتم إعادة ضبطه واستعادته بشكل صحيح بعد دورات الطاقة المحاكاة.
إن المزود الذي يصف فقط الاختبار الكهربائي للمقعد (بدون دوران المحرك) يوفر ضمان جودة أضعف بكثير.
اسأل على وجه التحديد عن طريقة الاختبار وجيل CNC المستخدم للاختبار قبل تأكيد الشراء.
س5: كيف يجب تخزين جهاز التشفير V501 إذا تم شراؤه كقطعة احتياطية قبل تعطل المحرك؟
قم بالتخزين في العبوة الأصلية أو في كيس مغلق مضاد للكهرباء الساكنة في بيئة جافة في درجة حرارة الغرفة (الهدف 0 درجة مئوية إلى +30 درجة مئوية). يُحفظ بعيدًا عن الاهتزازات القوية والمجالات المغناطيسية والرطوبة التي تزيد عن 70% رطوبة نسبية.
يعد القرص البصري الموجود داخل جهاز التشفير هو العنصر الأكثر حساسية - لذا تجنب تخزينه في مكان قد يتشكل فيه التكثيف على سطح القرص.
قبل التثبيت، قم بتدوير عمود التشفير يدويًا للتأكد من سلاسة المحمل وفحص الموصل للتأكد من حالة الدبوس.
إذا تم تخزين القطعة الاحتياطية لأكثر من 18 شهرًا، فمن المفيد استشارة مزود خدمة التوريد حول إعادة الاختبار قبل تثبيتها على آلة الإنتاج.
