وحدة التشفير النبضي المطلق FANUC A860-0347-T001 - بديل لمشفر محرك السيرفو

ما هو A860-0347-T001؟

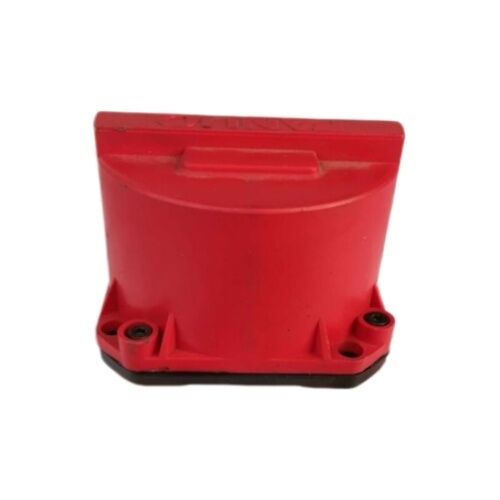

إن FANUC A860-0347-T001 هو مشفر نبضي مطلق من النوع A التسلسلي مصمم ليكون بديلاً مباشرًا لمشفرات محركات السيرفو من FANUC. يتم تركيب هذه الوحدة في الجزء الخلفي من جسم المحرك، وتقوم بتغذية بيانات الموضع والسرعة في الوقت الفعلي باستمرار إلى نظام التحكم CNC - مما يجعلها واحدة من أهم مكونات التغذية الراجعة في أي آلة أداة تعمل بنظام FANUC.

إذا كانت آلتك تُظهر إنذارات متعلقة بالمشفر، أو تعاني من انحراف المحور، أو ببساطة ترفض العودة إلى الوضع الأصلي بشكل صحيح، فإن فشل المشفر النبضي غالبًا ما يكون السبب الجذري. إن A860-0347-T001 هو الحل المحدد من قبل الشركة المصنعة لإعادة هذا المحور إلى العمل.

التوافق - مع أي محركات يتوافق؟

تم تصميم هذا المشفر النبضي خصيصًا لطرازين محددين من محركات السيرفو من FANUC:

• محرك سيرفو FANUC طراز 4-0Sلماذا المشفر أهم مما تعتقد
• يتصل عبر موصل واجهة D-SUB ويركب مباشرة في الجزء الخلفي من غلاف المحرك. قبل الطلب، تأكد من أن لوحة اسم المحرك الخاص بك تتطابق مع أحد التعيينات المذكورة أعلاه. استخدام مشفر غير متوافق - حتى لو كان مناسبًا جسديًا - سيؤدي إلى أخطاء في الاتصال عند المضخم.لماذا المشفر أهم مما تعتقد

في نظام CNC ذي الحلقة المغلقة، لا يعرف محرك السيرفو مكانه. يعتمد بالكامل على المشفر النبضي للإبلاغ عن موضع الدوران إلى مضخم السيرفو ووحدة التحكم CNC. في اللحظة التي تتعطل فيها حلقة التغذية الراجعة هذه - بسبب قرص مشفر متصدع، أو تسرب الرطوبة، أو تلف الكابل، أو التآكل الطبيعي - يصبح المحور غير قابل للتنبؤ.إن A860-0347-T001 هو مشفر من النوع المطلق، مما يعني أنه يحتفظ بذاكرة الموضع حتى بعد إيقاف تشغيل الجهاز (بدعم من بطارية احتياطية على جانب CNC). هذه ميزة رئيسية مقارنة بالمشفرات التزايدية: عند إعادة تشغيل الجهاز، لا حاجة لإعادة المحور إلى الوضع الأصلي. يتم الاحتفاظ ببيانات الموضع والثقة بها فورًا عند التشغيل.نظرة عامة فنية

السمة

التفاصيل

رقم القطعةA860-0347-T001الشركة المصنعة

شركة FANUC

أخطاء موضع متقطعة تختفي ثم تعود

تلف مادي لجسم المشفر أو الموصل (تلوث سائل التبريد، صدمة)

• إذا كانت آلتك تعمل بنظام تحكم FANUC من السلسلة 0، أو السلسلة 15، أو السلسلة 16/18 المبكرة مقترنة بمحرك طراز 3-0S أو 4-0S، فإن A860-0347-T001 هو البديل الصحيح للتحقيق فيه.ملاحظات التركيب
• يتطلب استبدال المشفر النبضي تعاملاً دقيقًا. القرص البصري بالداخل مصقول بدقة وحساس للصدمات. إليك بعض النقاط العملية:
• قم بإيقاف تشغيل الآلة وقفلها تمامًا
• قبل إزالة المشفر.
• لاحظ توجيه الكابل واتجاه الموصل قبل فصل أي شيء.

بعد التركيب، قد تتطلب وحدة التحكم CNC "إعادة تعيين الموضع المرجعي" أو إعادة تعيين الموضع المدعوم بالبطارية اعتمادًا على نوع التحكم.

افحص كابل المشفر ودبابيس الموصل أثناء سهولة الوصول إلى المحرك - تآكل الكابل مشكلة ثانوية متكررة.

عند الشك، ارجع إلى دليل صيانة محرك السيرفو FANUC ذي الصلة (سلسلة B-65165E أو ما يعادلها لطراز المحرك الخاص بك).

1. أسئلة متكررةس1: هل A860-0347-T001 جزء أصلي من FANUC أم بديل ما بعد البيع؟
2. A860-0347-T001 هو رقم قطعة FANUC الأصلية. عند الحصول على هذا المشفر، تحقق مما إذا كان المورد يقدم وحدة OEM جديدة، أو وحدة مجددة معتمدة، أو بديلاً متوافقًا من طرف ثالث. بالنسبة للآلات ذات الأهمية الإنتاجية، يوصى عمومًا بوحدات OEM الجديدة أو الوحدات المجددة المختبرة احترافيًا. توجد بدائل ما بعد البيع ولكنها قد تحمل مخاطر توافق مع إصدارات معينة من برامج التحكم الثابتة.
3. س2: ما هي وحدات تحكم CNC من FANUC التي تعمل مع هذا المشفر؟يرتبط هذا المشفر النبضي بطرازات محركات السيرفو القديمة من FANUC (3-0S و 4-0S)، والتي كانت مقترنة بشكل شائع بوحدات تحكم CNC من سلسلة FANUC 0، وسلسلة 3، وسلسلة 15، بالإضافة إلى بعض تكوينات السلسلة 16i/18i المبكرة. إذا كنت تستخدم محركًا أحدث من سلسلة αi أو βi، فستحتاج إلى طراز مشفر نبضي مختلف - تمتد سلسلة A860-0xxx-T عبر أجيال عديدة وهي غير قابلة للتبديل.س3: هل يمكنني إصلاح المشفر الحالي بدلاً من استبداله؟
4. في بعض الحالات، يمكن لورش الإصلاح المتخصصة استعادة المشفر النبضي الفاشل - تنظيف البصريات الملوثة، أو استبدال الموصل، أو حل المشكلات المتعلقة بالبطارية. ومع ذلك، إذا كان القرص المشفر الداخلي تالفًا ماديًا أو فشل المستشعر البصري، فإن الإصلاح بشكل عام ليس فعالاً من حيث التكلفة أو موثوقًا به مقارنة بتركيب بديل تم اختباره. نظرًا لأن المشفر المعيب يمكن أن يسبب حوادث للمحاور، فإن معظم بيئات الإنتاج تفضل بديلاً يعمل بشكل مؤكد بدلاً من وحدة تم إصلاحها.

س4: تظهر آلتي "إنذار المشفر النبضي" - هل هذا يعني بالتأكيد أن المشفر قد فشل؟

ليس بالضرورة. قبل استبدال المشفر، تحقق مما يلي: كابل المشفر بحثًا عن تلف مرئي أو دبابيس موصل مفكوكة؛ مضخم السيرفو بحثًا عن رموز خطأ منفصلة؛ وبطارية النسخ الاحتياطي لوحدة التحكم CNC (بطارية فارغة في نظام المشفر المطلق ستولد إنذارات تحاكي فشل أجهزة المشفر). قم بتشغيل هذه الفحوصات أولاً - يمكنها توفير وقت وتكاليف كبيرة.

س5: كيف يجب تخزين A860-0347-T001 إذا لم يتم تركيبه على الفور؟

قم بتخزينه في العبوة الأصلية المضادة للكهرباء الساكنة في بيئة جافة ومستقرة حراريًا. تجنب المناطق ذات الرطوبة العالية، أو أشعة الشمس المباشرة، أو الاهتزازات الكبيرة. المكونات البصرية الداخلية حساسة للغبار والرطوبة. يوصي معظم الموردين الصناعيين بالتركيب في غضون 12 إلى 24 شهرًا من الشراء للحصول على أفضل موثوقية؛ يجب أن يتم التخزين طويل الأجل في المستودع بعد ذلك مصحوبًا باختبار وظيفي قبل تركيبه على آلة عاملة.

قم دائمًا بالتحقق المتقاطع من لوحة اسم المحرك ووثائق الآلة قبل طلب مشفرات بديلة. أرقام الطرازات ضمن سلسلة FANUC A860 مرتبطة ارتباطًا وثيقًا ولكنها ليست قابلة للتبديل عالميًا.
