| مكان المنشأ | اليابان |
| اسم العلامة التجارية | TOSOKU |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | RE45BA1R5 |
معظم مهندسي الصيانة الذين يبحثون عن هذا الجزء يعرفون بالفعل الإجراء: بدأت العجلة اليدوية في مركز التشغيل أو مركز الخراطة في التصرف بشكل خاطئ — المحور ينحرف في اتجاه واحد عندما تدير القرص في الاتجاه الآخر، أو أن بعض الدورات لا تنتج أي حركة على الإطلاق، أو أن الحركة متقطعة حتى في أدق إعداد تكبير.
لقد كانت الآلة تعمل لسنوات، وقد جمعت وحدة التشفير الأصلية من توسوكو مئات الآلاف من دورات القرص، وهي تظهر أخيرًا تقدمها في العمر.
RE45BA1R5 هو الجزء الذي تحتاجه.
إنه البديل المباشر لـ RE45BA1R5C (الإصدار الحالي المحدث باللاحقة يحمل حرف C في النهاية، ولكن المواصفات الأساسية والتركيب متطابقان مع RE45BA1R5 الأصلي).
مزيج خرج الجهد 5 فولت، 100 PPR، وقرص 80 مم يمثل المتغير الأكثر انتشارًا من RE45B في لوحات أدوات آلات CNC عبر آسيا وأوروبا وأمريكا الشمالية — إنه التكوين الذي حددته Fanuc و Mitsubishi و Mazak و Haas وعشرات من بناة أدوات الآلات الأخرى في لوحات المشغل الخاصة بهم لعقود.
يجب أن يكون الحصول على بديل مباشرًا إذا ذهبت مباشرة إلى شبكة التوزيع المعتمدة من توسوكو.
احذر من النسخ منخفضة التكلفة — RE45B هو أحد أكثر وحدات تشفير MPG التي يتم نسخها في السوق، وتتراوح النسخ من شبه وظيفية إلى عديمة الفائدة تمامًا بعد بضعة أسابيع.
لقد أثبتت وحدة توسوكو الأصلية طول عمرها في بيئات الإنتاج على وجه التحديد لأن آلية الاستشعار البصري، وآلية التوقف، والبناء الميكانيكي يتم تصنيعها بتفاوتات لا تتطابق مع النسخ العامة.

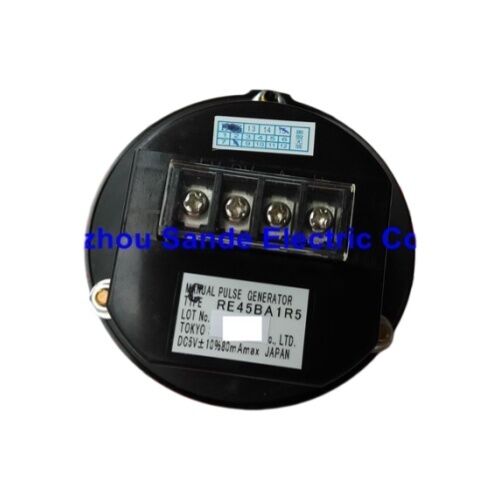

عادةً ما تتم طباعة رقم الجزء على ملصق على الوجه الخلفي لجسم وحدة التشفير، والذي يكون مرئيًا بمجرد فتح لوحة المشغل. ابحث عن "RE45BA1R5" أو "RE45BA1R5C" (اللاحقة C هي تحديث طفيف للمراجعة، مكافئ تمامًا للجزء الأساسي).
الصواميل الثلاثة المثبتة المرئية من مقدمة لوحة المشغل تحددها كنوع A (تركيب 3 صواميل)، والقرص الأسود مع شعار توسوكو على المقبض الأسود 15 مم يؤكد تكوين المقبض من النوع B.
إذا كان الملصق الموجود على وحدة التشفير الخاصة بك تالفًا أو مفقودًا، فإن التعريف المادي هو:
RE45BA1D5 ذو الصلة يبدو متطابقًا من الأمام ولكنه يستهلك 150 مللي أمبير عند 5 فولت ويستخدم خرج مشغل خط تفاضلي — إنه ليس قابلاً للتبديل كهربائيًا مع متغير خرج الجهد R5 دون إعادة توصيل مدخل MPG الخاص بـ CNC. تأكد من رقم الجزء الأصلي قبل الطلب.
نعم. اللاحقة C في RE45BA1R5C تمثل مراجعة طفيفة ضمن نفس جيل المنتج — تقوم توسوكو بتحديث حرف اللاحقة بشكل دوري لتتبع تغييرات الإنتاج المتوافقة تمامًا مع الإصدارات السابقة.
التركيب، التوصيلات الكهربائية، جهد الإمداد، الدقة، تنسيق الخرج، والأبعاد الميكانيكية لم تتغير بين RE45BA1R5 و RE45BA1R5C. رقما الجزء قابلان للتبديل لأغراض الاستبدال.
بعض الموزعين المعتمدين يسردون فقط المتغير C (كإصدار الشحن الحالي)؛ لا تقلق من أنك لا تحصل على التعيين الأصلي الدقيق.
وحدات تشفير MPG نادرًا ما تفشل دفعة واحدة. بشكل أكثر شيوعًا، تتدهور تدريجيًا، والأعراض يسهل تشخيصها بشكل خاطئ إذا لم تكن تبحث عنها على وجه التحديد.
نبضات مفقودة عند زوايا معينة. يتطور القرص البصري إلى لطخة أو خدش دقيق عبر واحد أو أكثر من مساراته، مما يتسبب في فقدان الكاشف الضوئي للنبضات في هذا الجزء من الدوران.
عند إعداد التكبير ×1، يظهر هذا على شكل خطوات مفقودة عرضية — يتحرك المحور 0.001 مم لكل نقرة في معظم الأوقات ولكنه لا يستجيب أحيانًا. عند ×100، قد لا يتم ملاحظة نفس الخطأ لأن الحركة المأمورة الأكبر لكل نبضة تخفي التخطي.
اتجاه معكوس في الدورات الجزئية. قرص ملوث أو دائرة كاشف ضوئي تالفة يتسبب في قراءة خاطئة لعلاقة الطور A/B للحظة، مما يتسبب في عد خطوة واحدة للخلف قبل استئناف العد الأمامي الطبيعي.
يبدو هذا كخطأ تذبذب طفيف أو خطأ يشبه الارتجاع أثناء حركة العجلة اليدوية البطيئة.
لا يوجد خرج عند الدوران الأول بعد بدء التشغيل. باعث الضوء (LED) البصري داخل وحدة التشفير قديم لدرجة أنه يستغرق لحظة للوصول إلى شدة خرج مستقرة بعد التشغيل. في الثواني القليلة الأولى، تكون الإشارة ضعيفة جدًا بحيث لا يمكن للكاشف الضوئي قراءتها بشكل موثوق.
هذا عادة ما يتطور إلى فشل دائم على مدى أسابيع أو أشهر.
شعور متصلب أو غير منتظم بالتوقف. آلية التوقف المزودة بنابض التي تنقر عبر كل موضع قد تآكلت، وردود الفعل اللمسية لم تعد تتوافق بشكل موثوق مع نبضة نظيفة واحدة لكل نقرة.
هذه علامة تآكل ميكانيكي منفصلة عن الأعطال البصرية المذكورة أعلاه، وغالبًا ما تتواجد معها في وحدة شهدت استخدامًا كثيفًا.
أي من هذه الأعراض هي إشارة لاستبدال وحدة التشفير قبل أن تفشل العجلة اليدوية تمامًا أثناء عملية حرجة.
يخرج سلك RE45BA1R5 من خلال الجزء الخلفي لجسم وحدة التشفير. لا تحدد توسوكو موصلًا قياسيًا لطراز RE45BA1R5 الأساسي — تنتهي الأسلاك بأسلاك عارية، ويحدد باني الآلة الموصل وحزام الأسلاك في التكوين المحدد للآلة.
عند إزالة وحدة التشفير القديمة، التقط صورة لتوصيلات الأسلاك قبل فصل أي شيء.
عادةً ما يتبع ترميز ألوان الأسلاك تكوين الخرج القياسي لتوسوكو:
تُحدد تعيينات الدبوس أو الطرف المحددة على موصل واجهة الآلة في المخططات الكهربائية للآلة، وليس بواسطة توسوكو — وحدة التشفير نفسها هي جهاز خرج تربيع قياسي، وتقوم واجهة MPG الخاصة بـ CNC بتعيين دبابيس A و B والإمداد وفقًا لمعيار أسلاك باني الآلة.
استشر دليل صيانة الآلة الكهربائي لتعيينات الطرف الدقيقة قبل توصيل وحدة التشفير البديلة.
تشير اللاحقة C في أرقام أجزاء توسوكو RE45B باستمرار إلى مراجعة داخلية طفيفة — لا تشير أبدًا إلى تغيير في الواجهة الخارجية، أو مواصفات الأداء، أو تكوين التركيب.
ينطبق هذا الاصطلاح على عائلة RE45B بأكملها: RE45BD1R5C يحل محل RE45BD1R5 (بدون قرص 5 فولت 100PPR)، RE45BA2R1C يحل محل RE45BA2R1 (قرص 80 مم 12 فولت 25PPR)، وهكذا. شراء إصدار لاحقة C لأي متغير RE45B كبديل للإصدار الأساسي الأصلي هو دائمًا صحيح.
يجب ألا يتردد بناة الآلات وفرق الصيانة في تحديث اللاحقة عند مقارنة أرقام أجزاء قائمة المواد الخاصة بهم بالمخزون الحالي.
| المعلمة | القيمة |
|---|---|
| جهد الإمداد | تيار مستمر 5 فولت |
| استهلاك التيار | 80 مللي أمبير |
| الدقة | 100 PPR |
| الخرج | جهد (منطق 5 فولت، طور A/B) |
| قطر القرص | قطر 80 مم |
| التركيب | النوع A — تركيب لوحة بـ 3 صواميل |
| سمك اللوحة | t = 3 مم كحد أقصى |
| المقبض | 15 مم، شعار توسوكو (النوع B) |
| تقنية وحدة التشفير | بصري |
| رقم الجزء الحالي للإنتاج | RE45BA1R5C |
| متوافق مع RoHS | نعم |
| المنشأ | اليابان |
س1: تظهر آلتي "خطأ MPG" أو لا تستجيب عجلة المحور — هل RE45BA1R5 هو السبب المحتمل؟
ليس بالضرورة. قبل استبدال وحدة التشفير، تحقق من الأسلاك من وحدة التشفير إلى مدخل MPG الخاص بـ CNC — موصل مفكوك، سلك مكسور في الكابل بالقرب من اللوحة (حيث تنثني الكابلات بشكل متكرر)، أو دبوس موصل متسخ يمكن أن ينتج أعراضًا متطابقة مع وحدة تشفير معطلة.
افصل وأعد توصيل موصل MPG على لوحة واجهة CNC. إذا اختفى الخطأ لفترة وجيزة بعد إعادة التوصيل ثم عاد، فمن المحتمل أن يكون الموصل أو الكابل هو السبب، وليس وحدة التشفير نفسها.
فقط إذا كانت الكابلات والموصلات سليمة ميكانيكيًا وكهربائيًا، يجب استبدال وحدة التشفير.
س2: يصل RE45BA1R5C البديل بأسلاك عارية — كيف أعرف أي سلك هو أي سلك؟
معيار أسلاك توسوكو RE45B: Vcc (+5V) هو عادة السلك الأحمر؛ 0V (الأرضي) هو أسود أو أبيض؛ خرج الطور A هو أخضر؛ خرج الطور B هو أصفر (أو مخطط ألوان زوجي مشابه).
ومع ذلك، يمكن أن تختلف رموز الألوان حسب دفعة الإنتاج وحسب ما إذا كان باني الآلة قد حدد حزام أسلاك مخصص.
تحقق دائمًا من وظائف الأسلاك مقابل الرسم الأصلي للآلة أو عن طريق قياس علاقات الجهد بعناية قبل التوصيل. سيظهر خرجا A و B تقلبات منطق 5 فولت أثناء دوران وحدة التشفير البطيء؛ تبديل A و B يعكس اتجاه المحور ولكنه لا يسبب أي ضرر.
س3: يدرج باني الآلة رقم الجزء على قائمة المواد الخاصة بي على أنه RE45BA1R5 بدون اللاحقة C. هل RE45BA1R5C بديل مباشر؟
نعم، تمامًا. RE45BA1R5C هو إصدار الإنتاج الحالي لـ RE45BA1R5 — أضافت توسوكو اللاحقة C لتتبع مراجعة تصنيع لا تغير مواصفات المنتج أو واجهته أو تركيبه.
أي مورد معتمد من توسوكو سيؤكد ذلك.
استخدام RE45BA1R5C كبديل لتركيب RE45BA1R5 هو الإجراء الصحيح والمتوقع.
س4: هل يمكنني اختبار ما إذا كانت وحدة التشفير معطلة مؤقتًا عن طريق استبدالها بـ RE45BA1R5 من آلة أخرى؟
نعم، تبديل وحدات التشفير بين الآلات من نفس نوع CNC (نفس جهد الإمداد وتنسيق مدخل MPG) هو تقنية تشخيص صالحة، بشرط أن تتطابق موصلات الأسلاك أو يمكنك توصيل الأسلاك بشكل صحيح.
إذا كان المحور الذي كان يتصرف بشكل غير منتظم يعمل بشكل صحيح مع وحدة التشفير المستعارة، فإن وحدة التشفير الأصلية معطلة.
إذا تبع الخطأ وحدة التشفير إلى الآلة الأخرى، فإن وحدة التشفير هي الخطأ المؤكد.
إذا ظل الخطأ على المحور الأصلي مع وحدة التشفير المستعارة، فإن المشكلة تكمن في الأسلاك، أو واجهة MPG الخاصة بـ CNC، أو إعدادات معلمات CNC — وليس وحدة التشفير.
س5: بعد تركيب RE45BA1R5 البديل، يتحرك المحور في الاتجاه الخاطئ عند تدوير العجلة اليدوية. ما الخطأ؟
أسلاك الطور A و B معكوسة — إما أنها تم تبديلها في الأسلاك الأصلية، أو تم توصيل البديل مع تبديل A و B بالنسبة لاتجاه وحدة التشفير الأصلية.
تبديل توصيلات A و B يعكس علاقة الاتجاه بين دوران العجلة اليدوية وحركة المحور دون التأثير على أي وظيفة أخرى. حدد أسلاك الخرج A و B على وحدة التشفير البديلة وقم بتبديلها عند نقطة الاتصال.
بدلاً من ذلك، قد تحتوي CNC على معلمة لعكس اتجاه MPG — في وحدات تحكم Fanuc، يمكن تعديل ذلك عبر معلمة اتجاه محور MPG المناسبة (تحقق من دليل معلمات CNC للسلسلة المحددة).
إما عكس الأجهزة أو تعديل المعلمات يحقق النتيجة الصحيحة.
