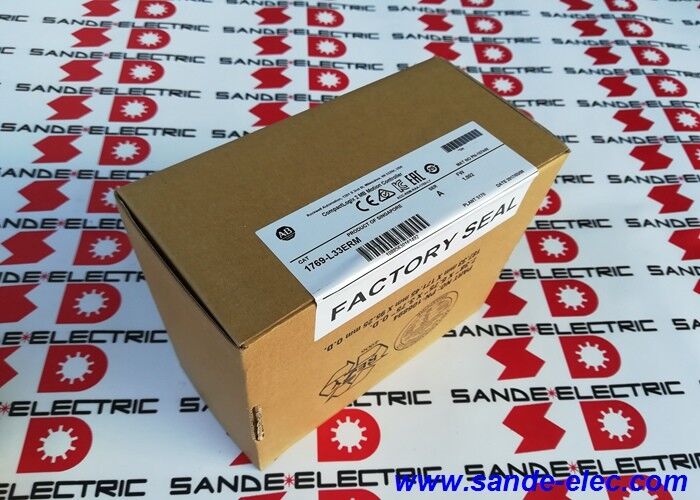

آلن برادلي 1769-L33ERM CompactLogix 5370 وحدة تحكم إيثيرنت

1769-L33ERM. CompactLogix 5370 L3 2MB / 8-Axis CIP Motion + Kinematics / Dual EtherNet / IP / DLR / 32 عقدة / 16 I/O المحلي

كيف يقع L33ERM فوق L30ERM و لماذا يهم

وتمتد مجموعة CompactLogix 5370 L3 على عدة نماذج ، وتحتل 1769-L33ERM المستوى التالي فوق 1769-L30ERM الموصوفة في مكان آخر في مجموعة المنتجات هذه.الفرق في القدرة بين النموذجين ليس تدريجياً، بل يمثل مضاعفة لكل مواصفات وظيفية تقريبًا.:

بالنسبة للآلات المصممة على حدود قدرة L30ERM ، تلك التي تحتاج إلى أكثر من 4 محاور خدمة ، أكثر من 16 جهاز شبكة ،أو مزيد من الذاكرة البرنامج والبيانات من 1MB يوفر L33ERM هو المواصفات الصحيحة من البداية، وليس ترقية في وقت لاحق.

8- محور CIP الحركة مع القدرة الحركية يحدد ما هي بنية الآلة الممكنة. ثمانية محاور يسمح بتنسيق البوابات الكارتيزية مع 3 محور خطي و 1 محور دوران،خلايا الروبوتات المزدوجة للاختيار والمكان مع 3 محاور لكل منها ومحورين أدوات مخصصين، أو آلات التعبئة والتغليف مع محطات تشكيل وقطع متعددة مدفوعة بخدمة تعمل في ملفات تعديل المزامنة.يعمل CIP Motion عبر نفس شبكة EtherNet / IP مثل جهاز إدخال / إخراج و HMI لا يوجد حافلة حركة منفصلة، لا توجد بنية تحتية كابلات مخصصة.

المواصفات الرئيسية

شبكة إثنائية إثنائية / IP و DLR

تشكل منفذتا RJ45 مفتاحًا متكاملًا من منفذين ، مما يتيح توبولوجيا شبكة حلقة مستوى الجهاز (DLR). في حلقة DLR ، يتصل كل جهاز EtherNet / IP بالآخر في حلقة مغلقة. A single cable break anywhere in the ring is automatically rerouted through the surviving path — the ring heals itself within microseconds without any manual intervention or external switch involvement.

توفر سعة 32 عقدة EtherNet / IP مساحة لآلة إنتاج مكتظة بالكامل: 8 محركات Kinetix servo (واحد لكل محور) ، 4 محطات I / O عن بعد ET 200SP ، 2 نظام رؤية ، 1 وحدة تحكم روبوت ،1 ميزان، 1 ماسح شرائط، و 1 لوحة HMI كل ذلك ضمن ميزانية العقدة للمراقب.

سيناريوهات التطبيق

التجميع الآلي مع تنسيق متعدد الروبوتات:روبوتان SCARA من أربعة محاور في مشروع CompactLogix واحد. يعمل كل محور حركي من أربعة محورات كجماعة منسقة. يتعامل L33ERM مع كلتا المجموعتين.

آلة التعبئة مع 6 محطات خدمة:فتح الفيلم، التحكم في التسجيل، تشكيل، وقطع، والطرد، والتعامل مع النفايات كل محطة خاضعة لسيطرة الخدمة. ستة محاور من CIP الحركة مع قطع الطيران ومزامنة الكاميرا،مع وجود محورين متبقين لإضافة القدرات في المستقبل.

معالجة المواد مع إدخال / إخراج موزعة:32 عقدة EtherNet / IP تخدم محطات إدخال / إخراج بعيدة عبر خط إنتاج بطول 40 مترًا ، محركات النقل ، وماسحات الرموز الشريطية. تضمن طوبولوجية حلقة DLR عدم إيقاف خط الكابل واحد.

الأسئلة الشائعة

س1: ما هو الفرق العملي الرئيسي بين L33ERM و L30ERM؟

يوفر L33ERM ذاكرة 2MB (ضد 1MB) ، و 8 محاور CIP Motion (ضد 4) ، و 32 عقدة EtherNet / IP (ضد 16) ، و 16 فتحة إدخال / إخراج محلية (ضد 8). يدعم كلاهما مجموعات الحركة الحركية وتوبولوجيا DLR.اختيار L30ERM عندما 4 محاور و 16 عقدة كافية؛ اختر L33ERM عندما تتطلب هندسة الآلة المزيد من المحاور أو المزيد من الأجهزة المتصلة بالشبكة أو المزيد من ذاكرة البرامج.

س2: ما البرنامج المستخدم لبرمجة 1769-L33ERM؟

ستوديو 5000 لوجيكس ديزائنر هو بيئة تطوير قياسية لعائلة كومباكت لوجيكس.وتشغيل محركات الكمبيوتر يتم التعامل معها جميعا في نفس مشروع ستوديو 5000الاتصال عبر منفذ إيثير نت / IP أو منفذ USB للوصول المباشر إلى محطة البرمجة.

س3: كم من محركات "كينيتيكس" الخدمية يمكن توصيلها بـ "L33ERM" واحدة؟

يمكن تكوين ما يصل إلى 8 محركات خدمة Kinetix كحواف CIP Motion ٪ واحدة لكل محور. محركات Kinetix 300 و 350 و 5100 و 5300 و 5500 و 5700 المسلسل مع واجهات EtherNet / IP متوافقة.كل محرك أقراص يستهلك اتصال إيثير نت / IP واحد من ميزانية 32 عقدة من جهاز التحكم.

السؤال 4: هل L33ERM قيد الإنتاج حالياً؟

نعم حالة Active Mature تشير إلى أن المنتج متاح بشكل نشط ومدعوم. CompactLogix 5380 هو الجيل التالي لخلفة التصاميم الجديدة.بالنسبة لجهاز L33ERM الحالي الذي يحتاج إلى استبدال، استمرارية نفس النموذج هي الطريق الأكثر موثوقية للحفاظ على المشروع الحالي دون إعادة الهندسة.

السؤال 5: من أين يأتي 1769-L33ERM؟

من خلال شبكة التوزيع المعتمدة للوحدات الجديدة، ومن خلال سوق CompactLogix للجزء الخلفي ‬ تجار قطع الغيار للأتمتة الصناعية وموردين فائضين تم اختبارهم ‬ لوحدات الاستبدال.تأكيد رقم الكتالوج 1769-L33ERM (على وجه التحديد -L33، وليس -L30 أو -L32) قبل الطلب لضمان عدد المحاور الصحيح وطبقة الذاكرة.
