| مكان المنشأ | اليابان |
| اسم العلامة التجارية | Mitsubishi |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A1SHCPU |

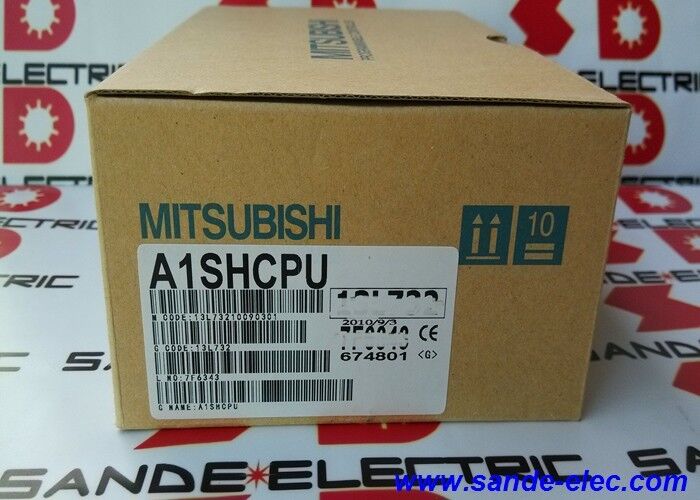

رقم الجزء:A1SHCPU
المصنع:ميتسوبيشي الكهربائية (اليابان)
نوع المنتج:وحدة وحدة المعالجة المركزية لـ PLCعائلة المنتجات:سلسلة MELSEC-A AnSقدرة البرنامج:خطوات 8Kنقاط الدخول والخروج:256نقاط إدخال/إخراج الجهاز:2,048سرعة المعالجة:0.33 μsالذاكرة:مدمج في ذاكرة الوصول العشوائي + فتحة كاسيت الذاكرة (E2PROM / EP-ROM كاسيت مدعومة)
A1SHCPU هي وحدة المعالجة المركزية ذات الأداء الأعلى في عائلة MELSEC-A AnS من Mitsubishiومعدات الإنتاج خلال التسعينيات و 2000عند 0.33 ميكروسكيلومتر لكل تعليمات LD ، يقع فوق A1SCPU القياسي في سرعة المعالجة ، مما يجعله الخيار المناسب لتطبيقات AnS حيث يهم وقت مسح البرنامج.
إنها وحدة وحدة معالجة مركزية مخصصة ، وليست وحدة تحكم متكاملة مستقلة. وهذا يعني أنها تعيش في رف MELSEC-A وحداتي إلى جانب وحدات إدخال / إخراج منفصلة وبطاقات خاصة ووحدات اتصالات.وحدة المعالجة المركزية تتعامل مع التنفيذ؛ معمارية الرف تتعامل مع توزيع الإدخال / الإخراج. بالنسبة لأي شخص يحتفظ بمخزن MELSEC-A الحالي ، فإن هذا التمييز مهم.وبقية الرف يبقى دون لمس.
سعة البرنامج 8K خطوة هي واحدة من الأشياء الأولى للتحقق من قبل الطلب.إذا كان برنامج الماكينة الأصلي يتناسب مع خطوات 8K (والتي هي بالتأكيد تقريبا إذا كانت وحدة المعالجة المركزية الأصلية أيضا A1SHCPU)، يعمل بديل مماثل دون تعديل. نقاط الجهاز 2048 تشير إلى سجلات البيانات الداخلية، أجهزة بت،وعناصر توقيت / العداد يمكن للبرنامج استخدام عدد أكبر من بعض نماذج AnS الأخرى، مما يعطي A1SHCPU مساحة أكبر قليلا للبرامج مع معالجة البيانات المعقدة.
دعم كاسيتة الذاكرة يستحق الملاحظة للتخطيط للصيانة. يعمل كاسيتة E2PROM كمخزن برنامج غير متقلب ، بحيث ينجو البرنامج من فشل البطارية دون فقدان البيانات.إذا كان النظام المثبت يستخدم بالفعل كاسيت، A1SHCPU البديل يدعمها مباشرة.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A1SHCPU |
| السلسلة | MELSEC-A AnS |
| قدرة البرنامج | خطوات 8K |
| نقاط الدخول والخروج | 256 |
| نقاط إدخال/إخراج الجهاز | 2,048 |
| سرعة LD | 0.33 μs |
| الذاكرة | ذاكرة الوصول الالكتروني المدمجة + فتحة الكاسيت |
| أنواع الكاسيت | E2PROM، EP-ROM |
س1: ما هو الفرق بين A1SHCPU و A1SCPU؟
تقوم A1SHCPU بمعالجة التعليمات بشكل أسرع 0.33 μs مقابل 0.48 μs لكل تعليمات LD لـ A1SCPU القياسية. يشترك كلاهما في نفس مقياس نقاط الدخول / الخروج 256 وتوافق رف AnS ،ولكن A1SHCPU هو المتغير أعلى الأداءإذا كانت الوحدة الأصلية هي A1SHCPU ، فاستبدلها بـ A1SHCPU ?? تحل محل A1SCPU البطيئة وتغير وقت مسح البرنامج ، مما يمكن أن يؤثر على تسلسلات الآلة الحساسة للتوقيت.
س2: هل يمكن لـ A1SHCPU تشغيل برنامج الآلة الأصلي دون تعديل؟
نعم، شريطة أن يتناسب البرنامج ضمن خطوات 8K ويستخدم فقط أنواع الأجهزة المدعومة من عائلة وحدة المعالجة المركزية AnS. لمعظم التثبيتات القديمة حيث كانت وحدة المعالجة المركزية الأصلية أيضا A1SHCPU،المبادلة المماثلة للماثلة تعيد التشغيل دون أي تغييرات في البرمجةقم بنسخ النسخ الاحتياطي للبرنامج من وحدة المعالجة المركزية المثبتة قبل استبدالها
السؤال 3: هل تحتاج A1SHCPU إلى شريط ذاكرة، أم أنها تعمل بدون واحد؟
تحتوي ذاكرة الوصول العشوائي المدمجة على البرنامج والمعايير دون كاسيت. يضيف الكاسيت نسخة احتياطية غير متقلبة مفيدة إذا فشلت بطارية وحدة المعالجة المركزية أو أثناء النقل.ما إذا كان النظام المثبت يستخدم كاسيت يعتمد على كيفية إعداد الآلة الأصليةتحقق قبل إزالة المعالجة المركزية القديمة
س4: أي برنامج برمجي يدعم A1SHCPU؟
GX Developer هو أداة برمجة Mitsubishi القياسية لمعالجات MELSEC-A. قد تكون التثبيتات القديمة قد تم إعدادها أيضًا باستخدام SW5D5-GPPW أو أدوات قديمة مماثلة.تنسيق البرنامج هو معيار MELSEC-A سلم ويستخدم نفس عناوين الأجهزة عبر عائلة AnS.
س5: ما الذي يجب تأكيده قبل الطلب؟
تأكد من رقم جزء وحدة المعالجة المركزية المثبتة من ملصق الوحدة، وتحقق من أن البرنامج يتناسب مع خطوات 8K، وتحقق مما إذا كان كاسيت الذاكرة قيد الاستخدام، وتأكد من أن الرف هو وحدة أساسية من سلسلة AnS.لن تناسب A1SHCPU رفوف سلسلة A القديمة التي تستخدم عرض فتحة مختلفة.
