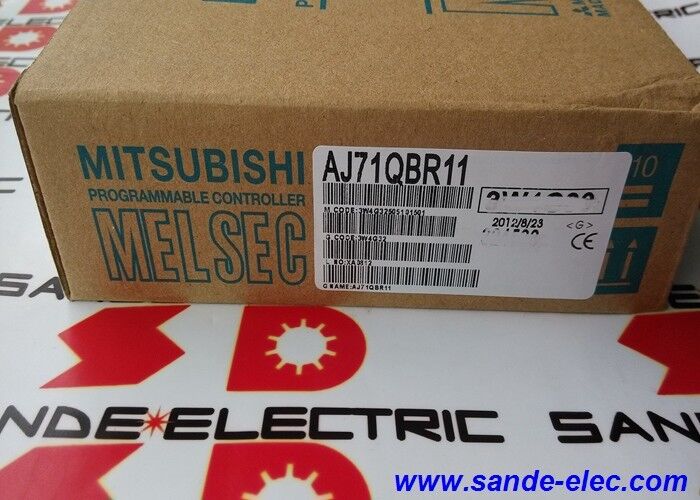

وحدة تحكم جديدة لشركة Mitsubishi AJ71QBR11 أو A J71QBR11

ميتسوبيشي AJ71QBR11 MELSECNET/10 وحدات شبكة الحافلات المتكافئة

رقم الجزء:AJ71QBR11

المصنع:ميتسوبيشي الكهربائية (اليابان)

نوع المنتج:وحدة شبكة الحافلات المتكافئة

الشبكة:MELSECNET/10

ناقل:طريقة الحافلة المتكافئة المفردة، الحافلة الرمزية

السرعة:10 ميجابايت في الثانية

الحفاظ على تشغيل شبكة MELSECNET المتجانسة

AJ71QBR11 هو المتغير الباص المتكافئ من عائلة وحدات الشبكة MELSECNET / 10 من Mitsubishi.تم تصميمه لشبكات الحافلات الرمزية 10 ميغابايت في الثانية التي ربطت حواسيب MELSEC-QnA في التسعينيات وأوائل الألفية، خطوط الإنتاج، ومعمارات إدخال/إخراج عن بعد حيث تم بناء الأسلاك حول كابل محوري بدلاً من الألياف أو الزوج الملتوي.

تعمل MELSECNET/10 على طوبولوجية حافلة رمزية: تمر الشبكة برمز منطقي بين المحطات ، وتقوم المحطة التي تحتفظ بالرمز فقط بإرسالها في أي وقت. وهذا يعطي الشبكة تحديدًا ،سلوك يمكن التنبؤ به مهمة لتطبيقات التحكم حيث تحتاج كل محطة إلى معدل تحديث محددفي 10 ميجابايت في الثانية عبر كابل محوري، تتعامل الشبكة مع تبادل البيانات الدوري من PLC إلى PLC وI / O عن بعد مع نفس الأجهزة.

يستخدم AJ71QBR11 على وجه التحديد كابلات 3C-2V أو 5C-2V متكافئة مع النوع النحيف المتكافئ القياسي في تركيبات الشبكات الصناعية اليابانية في هذه الفترة.والانتهاء في كلا الطرفين من الحافلة جميعها تحتاج إلى أن تكون صحيحة للشبكة للعمل بشكل موثوقاختلاط أنواع الكابلات أو ترك الإنهاء غير صحيح هما السببان الأكثر شيوعًا لأخطاء الاتصالات في MELSECNET/10 في المنشآت القديمة.

تظهر الوحدة في وثائق انتقال Mitsubishi كجزء من مسار الهجرة من أجهزة MELSEC-A / QnA القديمة.العديد من المواقع تقوم بتشغيل هذه الشبكات بعد فترة طويلة من توقف الأجهزةوشركة "ميتسوبيشي" أخذت ذلك بعين الاعتبار في وثائق الدعميتم الحصول عليها من خلال السوق اللاحقة للحفاظ على تشغيل شبكة محورية موجودة أثناء وضع خطط التحديث على المدى الطويل.

المواصفات الرئيسية

الأسئلة الشائعة

س1: ما هو الفرق بين وحدات AJ71QBR11 و MELSECNET/10 الألياف البصرية؟

AJ71QBR11 هو نوع الحافلة المتجانسة ‬ يستخدم كابلًا متجانسًا 3C-2V أو 5C-2V. تستخدم أصناف الألياف البصرية سلكًا حلقة بصرية. يعمل كلاهما على MELSECNET/10 بسرعة 10 ميغابايت في الثانية.لكن الطبقة المادية مختلفة تماماًلا يمكن خلط النوعين في نفس قطاع الشبكة. إذا كانت الشبكة المثبتة تستخدم كابلًا محوريًا ، يجب أن يكون البديل أيضًا من النوع المحوري.

السؤال الثاني: الشبكة MELSECNET/10 تظهر أخطاء اتصال متقطعة. هل يمكن أن يكون AJ71QBR11 هو السبب؟

من الممكن، لكن تحقق من الطبقة المادية أولاً.تحقق من اتصالات الكابلات من أجل التآكل أو الاتصالات المهبلة، والتحقق من عدم وجود أجزاء من الكابلات أو قطع الكابلات المتضررة على الجذع. أخطاء على مستوى الشبكة في المنشآت المتجانسة القديمة هي في كثير من الأحيان قضايا الطبقة المادية أكثر من فشل الوحدة.

السؤال 3: هل يمكن استخدام AJ71QBR11 مع PLCs من سلسلة MELSEC-Q؟

تم تصميم جهاز AJ71QBR11 لأنظمة MELSEC-QnA والأنظمة المتوافقة مع MELSEC-A. تستخدم وحدات تحكم متعددة الأنظمة الحالية من سلسلة MELSEC-Q وحدات شبكة مختلفة (QJ71BR11 لـ MELSECNET/10 المحوري).بينما MELSECNET/10 هي نفس عائلة الشبكة، عوامل شكل الوحدة وواجهات الطائرة الخلفية تختلف بين أجهزة QnA و Q series.

السؤال 4: ما الذي يجب التحقق منه حول تكوين الشبكة قبل استبدال AJ71QBR11؟

تأكيد رقم المحطة (محطة التحكم أو المحطة العادية) ورقم الشبكة وإعدادات التحديث الدوري المبرمجة حاليًا في الوحدة المثبتة.يجب تكرار هذه المعلمات في وحدة الاستبدال أو تكوينها من الوثائقالإعداد الخاطئ للمحطة هو سبب شائع لفشل الاتصالات بعد الاستبدال

السؤال 5: من أين يأتي AJ71QBR11 الآن بعد أن تم إيقافه؟

من خلال سوق التشغيل الآلي الصناعي التجار المتخصصين في MELSEC وشركات إصلاح Mitsubishi PLC يحتفظون بمخزون تبادل للوحدات MELSECNET / 10.طلب تأكيد توفر نوع الحافلة المتكافئة (BR11)اختبار وظيفي على محطة اختبار MELSECNET/10 قبل الشحن هو أفضل ضمان لبدل يعمل.
