جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | MITSUBISHI |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | Q64AD2DA |

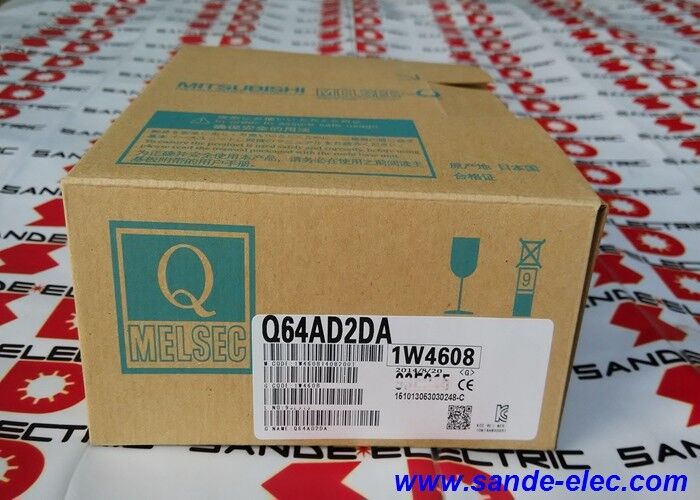

إن Q64AD2DA هي وحدة إدخال/إخراج تناظرية مدمجة ضمن سلسلة MELSEC-Q . تحدد معلومات منتج Mitsubishi على أنها وحدة إدخال/إخراج تناظرية مدمجة مع 4 مدخلات تناظرية مدمجة و 2 مخرجات تناظرية مدمجة ، تعمل بالطاقة من 24 VDC وتشغل 16 نقطة إدخال/إخراج PLC .
تظهر المواصفات المنشورة أيضًا دعمًا لنطاقات إدخال وإخراج متعددة ، بما في ذلك تنسيقات الجهد والتيار ، مما يجعلها واجهة تناظرية مختلطة عملية بدلاً من بطاقة تناظرية ذات وظيفة واحدة.
ما يجعل هذه الوحدة مفيدة بشكل خاص هو قدرتها على التعامل مع مهام كل من التحويل من تناظري إلى رقمي (A/D) والتحويل من رقمي إلى تناظري (D/A) في فتحة واحدة مدمجة من سلسلة Q.
في الخزانات الصناعية الحقيقية ، يمكن أن يقلل ذلك من عدد الوحدات ، ويبسط تخطيط الرفوف ، ويسهل الحفاظ على معالجة الإشارات التناظرية داخل كتلة أجهزة واحدة محددة بوضوح.
تظهر مواصفات Mitsubishi التفصيلية أيضًا سرعة تحويل 500 ميكروثانية/قناة للتحويل من تناظري إلى رقمي و سرعة تحويل 500 ميكروثانية/قناة للتحويل من رقمي إلى تناظري ، مما يمنح الوحدة دورًا عمليًا في التطبيقات التي تحتاج إلى تبادل تناظري سريع بشكل معقول دون الانتقال إلى أجهزة قياس متخصصة عالية السرعة.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | Q64AD2DA |
| الشركة المصنعة | Mitsubishi Electric |
| نوع المنتج | وحدة إدخال/إخراج تناظرية مدمجة |
| سلسلة المنتج | سلسلة MELSEC-Q |
| مزود الطاقة | 24 VDC |
| نقاط إدخال/إخراج PLC المشغولة | 16 |
| مدخلات تناظرية | 4 |
| مخرجات تناظرية | 2 |
| نطاقات جهد الإدخال | -10 إلى 10 فولت، 0 إلى 10 فولت، 0 إلى 5 فولت، 1 إلى 5 فولت |
| نطاقات تيار الإدخال | 0 إلى 20 مللي أمبير، 4 إلى 20 مللي أمبير |
| نطاقات جهد الإخراج | -10 إلى 10 فولت، 0 إلى 5 فولت، 1 إلى 5 فولت |
| نطاقات تيار الإخراج | 0 إلى 20 مللي أمبير، 4 إلى 20 مللي أمبير |
| سرعة التحويل من تناظري إلى رقمي | 500 ميكروثانية/قناة |
| سرعة التحويل من رقمي إلى تناظري | 500 ميكروثانية/قناة |
| الأسلاك | طرفيات لولبية |
| استهلاك التيار الداخلي | 0.17 أمبير |
| الأبعاد | 27.4 × 98 × 112 مم |
| الوزن | 0.23 كجم |
تتناسب وحدة Q64AD2DA بشكل جيد مع وحدات العمليات، وأنظمة المرافق، ومعدات الجرعات، ولوحات الآلات، ومحطات الاختبار، ورفوف الأتمتة المدمجة من سلسلة Q حيث تكون هناك حاجة إلى كل من القياس التناظري والتحكم في الإخراج التناظري من نفس نظام PLC.
نظرًا لأنها تجمع بين 4 مدخلات تناظرية و 2 مخرجات تناظرية في وحدة واحدة ، فهي عملية بشكل خاص في الخزانات التي تكون فيها كفاءة المساحة وبساطة بنية الإشارات التناظرية مهمة.
هذا استنتاج هندسي يعتمد على الدور التناظري المختلط المنشور والمرونة في النطاق للوحدة.
كما أن لها قيمة استبدال قوية في أنظمة سلسلة Q الحالية. عندما يتم تصميم خزان بالفعل حول وحدة تناظرية مدمجة ، فإن استبدالها بنفس الفئة يحافظ عادةً على تعيين الطرفيات ، وتخطيط فتحات الرفوف ، وتوقعات القياس بشكل أنظف بكثير من تقسيم المهمة عبر بطاقات إدخال وإخراج تناظرية منفصلة.
هذا استنتاج هندسي يعتمد على التصميم المدمج المنشور 4 مدخلات / 2 مخرجات.
لأعمال الاستبدال ، يجب مطابقة وحدة Q64AD2DA من حيث عدد القنوات ، ومزيج الإدخال/الإخراج ، ونطاقات الإشارة ، وأسلوب الأسلاك ، وليس فقط باسم عائلة سلسلة Q.
تربط البيانات المنشورة بها بـ 4 مدخلات تناظرية ، و 2 مخرجات تناظرية ، و أسلاك طرفية لولبية ، ونطاقات الجهد/التيار المدرجة ، لذلك يجب أن تتطابق هذه التفاصيل مع التطبيق المثبت.
على الأجهزة التناظرية ، غالبًا ما يكون عدم مطابقة معيار الإشارة أكثر اضطرابًا من الاستبدال المادي نفسه.
س 1: ما نوع الوحدة Q64AD2DA؟
إنها وحدة إدخال/إخراج تناظرية مدمجة في سلسلة MELSEC-Q. من الناحية العملية ، تتعامل مع كل من إشارات الإدخال التناظرية وإشارات الأوامر التناظرية الصادرة في فتحة PLC واحدة.
س 2: ما هي التطبيقات التي تناسبها بشكل أفضل؟
إنها تناسب لوحات الآلات ، ووحدات العمليات ، وأنظمة الجرعات ، وأتمتة المرافق حيث يجب على PLC قراءة القيم التناظرية وإرسال مخرجات تناظرية.
يتوافق ملف تعريف الاستخدام هذا مع التصميم المنشور للوحدة 4 مدخلات / 2 مخرجات تناظرية.
س 3: لماذا التصميم التناظري المختلط مفيد؟
لأنه يقلل من عدد الوحدات ويحافظ على وظائف الإدخال والإخراج التناظرية معًا في كتلة أجهزة واحدة.
في تصميم الخزان الفعلي ، يمكن أن يبسط ذلك تخطيط الفتحات والتوثيق والصيانة.
هذا استنتاج هندسي يعتمد على البنية التناظرية المدمجة للوحدة.
س 4: لماذا أوقات التحويل مهمة؟
تؤثر سرعة التحويل على مدى سرعة تحديث PLC والاستجابة للقيم التناظرية.
إن 500 ميكروثانية/قناة المنشورة لكل من التحويل من تناظري إلى رقمي والتحويل من رقمي إلى تناظري تجعل الوحدة مناسبة للعديد من المهام التناظرية الصناعية العملية دون الحاجة إلى أجهزة قياس متخصصة عالية السرعة.
س 5: ما الذي يجب التحقق منه قبل الطلب؟
تحقق من رمز الوحدة المثبتة ، وأكد على هيكل 4 مدخلات / 2 مخرجات المطلوب ، وتحقق من نطاقات الإشارة المستخدمة في الجهاز ، وتأكد من أن الخزان مجهز بأسلوب الطرفيات اللولبية للوحدة.
عادة ما تكون هذه التفاصيل أكثر أهمية من التشابه العام للسلسلة.
