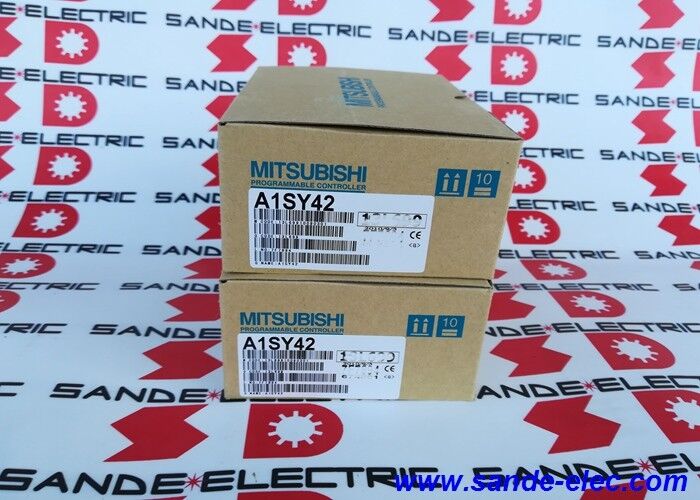

جديد و أصلي Mitsubishi PLC A1SY42

ميتسوبيشي A1SY42 | MELSEC-A مخرج حوض ترانزستور نحيف 64 نقطة - 12/24 فولت تيار مستمر / 0.1 أمبير لكل نقطة / 1.6 أمبير مشترك / 2 مللي ثانية / 40 دبوس FCN

64 مخرج ترانزستور في فتحة A1S رفيعة واحدة

يوفر A1SY42 أعلى كثافة لنقطة إخراج الترانزستور في سلسلة MELSEC-A A1S الرفيعة - 64 مخرج NPN من فتحة حامل واحدة. للمقارنة، يوفر A1SY41 32 نقطة في نفس تنسيق الفتحة. عندما يتعين على نظام التحكم التحكم في العديد من الأجهزة الميدانية المنفصلة - صمامات الملف اللولبي، وملفات الترحيل، والمصابيح التجريبية، وتمكين بدء تشغيل المحرك - من حامل MELSEC-A، تعمل كثافة A1SY42 البالغة 64 نقطة على زيادة سعة الإخراج إلى الحد الأقصى مع تقليل عدد فتحات الحامل المستهلكة.

تتصل جميع القنوات الـ 64 من خلال موصل واحد من نوع FCN ذو 40 سنًا. يتم تشغيل الأسلاك الميدانية عبر مجموعة كبلات FCN إلى لوحة طرفية منفصلة حيث تنتهي الموصلات الفردية عند أطراف لولبية - وهو معيار نهج الأسلاك عبر عائلة وحدة الإخراج MELSEC-A A1S.

المواصفات الرئيسية

A1SY42 في عائلة وحدة الإخراج MELSEC-A

يعمل A1SY42 على زيادة عدد القنوات إلى الحد الأقصى عند المستوى الحالي 0.1 أمبير. للحصول على نقاط أقل عند تيار أعلى، يتم تطبيق A1SY50 أو A1SY60. سبق أن وصفت هذه الجلسة A1SX41 (الإدخال الرقمي) وA1S68DAI (الإخراج التناظري) لنفس منصة A1S - يكمل A1SY42 قدرة الإخراج الرقمي الأساسية لنفس الحامل.

الحد الحالي المشترك - 1.6 أمبير لكل مجموعة

عند 0.1 أمبير لكل نقطة، سيصل 16 مخرجًا متزامنًا محملاً بالكامل إلى 1.6 أمبير - الحد المشترك. من الناحية العملية، ترسم معظم الأجهزة الميدانية أقل بكثير:

• ملف مرحل 24VDC: 30–60 مللي أمبير → 26 مخرجًا متزامنًا محملاً بالكامل لكل مشترك
• طيار الملف اللولبي 24VDC: 80-150 مللي أمبير → 10-20 متزامن
• مؤشر LED 24VDC: 20mA → 64 متزامن ضمن الحد

بالنسبة لتطبيقات الملف اللولبي الكثيفة حيث يقوم العديد من الطيارين بإطلاق النار في وقت واحد بتيار مرتفع، تحقق من إجمالي التيار المشترك المتزامن مقابل حد 1.6 أمبير.

سيناريوهات التطبيق

لوحة صمام كثيفة:64 صمامًا هوائيًا بجهد 24 فولت تيار مستمر. عند 60 مللي أمبير لكل صمام، كل الـ 64 = 3.84 أمبير - يتم توزيعها عبر المشاعات بشكل صحيح. يتعامل واحد A1SY42 مع جميع مخرجات الصمامات من فتحة حامل واحدة.

لوحة مؤشر حالة الجهاز:64 مصباح LED تجريبي بجهد 24 فولت تيار مستمر، كل منها 20 مللي أمبير. الكل في وقت واحد = 1.28A — ضمن الحد. وحدة واحدة تتحكم في عرض الحالة الكاملة.

قيادة التتابع متعددة المناطق:64 قناة إخراج تقود ملفات مرحل 24VDC بمعدل 30-50 مللي أمبير لكل منها. يستخدم في لوحات التحكم الكبيرة حيث تقوم المخرجات بتنشيط المرحلات الميدانية لأحمال الجهد العالي.

التعليمات

س1: ما الفرق بين A1SY42 وA1SY42P؟

يضيف A1SY42P حماية الصمامات المشتركة لكل مجموعة طرفية مشتركة. تؤدي دائرة قصر الأسلاك الميدانية في A1SY42P إلى تفجير المصهر المحلي لتلك المجموعة المشتركة، مما يترك المشاعات الأخرى قيد التشغيل. لا يوجد لدى A1SY42 مثل هذه الحماية. في التركيبات التي تكون فيها أخطاء الأسلاك الميدانية مشكلة تتعلق بالصيانة، فإن A1SY42P هي المواصفات الأكثر قوة.

س2: هل A1SY42 متوافق مع رفوف السلسلة A كاملة الحجم (A2U، A3U)؟

لا. A1SY42 هو تنسيق A1S النحيف - فهو يناسب رفوف A1S النحيفة فقط. تستخدم رفوف السلسلة A كاملة الحجم وحدات أكبر فعليًا. المعادل بالحجم الكامل لإخراج الترانزستور ذو 64 نقطة في السلسلة A هو A2Y42. تأكد من تنسيق الحامل من الأجهزة المثبتة قبل الطلب.

س3: كيف يتم توصيل الأسلاك الميدانية بموصل FCN ذو 40 سنًا؟

عبر مجموعة كبلات FCN — كبل متعدد الموصلات مع قابس FCN ذو 40 سنًا على جانب الوحدة ولوحة طرفية (مثل A1TBN أو متوافقة) على الجانب الميداني. توفر اللوحة الطرفية أطرافًا لولبية فردية لكل قناة ومشتركة. تم تفصيل طريقة الأسلاك هذه في دليل الأجهزة MELSEC-A ضمن قسم التثبيت A1SY42.

س4: ما هي عناوين البرامج التي تتحكم في مخرجات A1SY42؟

عناوين الجهاز Y في منطقة صورة إخراج وحدة المعالجة المركزية MELSEC-A. يقوم تكوين أجهزة GX Developer أو GX Works2 (لنوع وحدة المعالجة المركزية AnS/A1S) بتعيين عنوان البداية Y لكل وحدة بناءً على موضع الفتحة. ملف Y القياسي على شكل سلم وتعليمات SET وRST يأمر بالمخرجات في العناوين المخصصة.

س5: كيف يمكن مقارنة A1SY42 بـ A1SY81 (32 نقطة) من حيث الاختيار؟

يوفر A1SY81 32 مخرجًا عند 0.1 أمبير لكل نقطة مع 2 أمبير لكل مشترك - مساحة أعلى للتيار لكل مشترك مقارنة بـ 1.6 أمبير في A1SY42. يضاعف A1SY42 عدد النقاط إلى 64 ولكن عند 1.6 أمبير لكل مشترك. اختر A1SY81 عندما تكون كثافة التيار المتزامن لكل مشترك أعلى؛ اختر A1SY42 عندما يكون الحد الأقصى لعدد القنوات لكل فتحة هو الأولوية وتكون الميزانية الحالية المشتركة قابلة للإدارة.
