| مكان المنشأ | اليابان |
| اسم العلامة التجارية | MITSUBISHI |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | FX3U-48MR/ES-A |

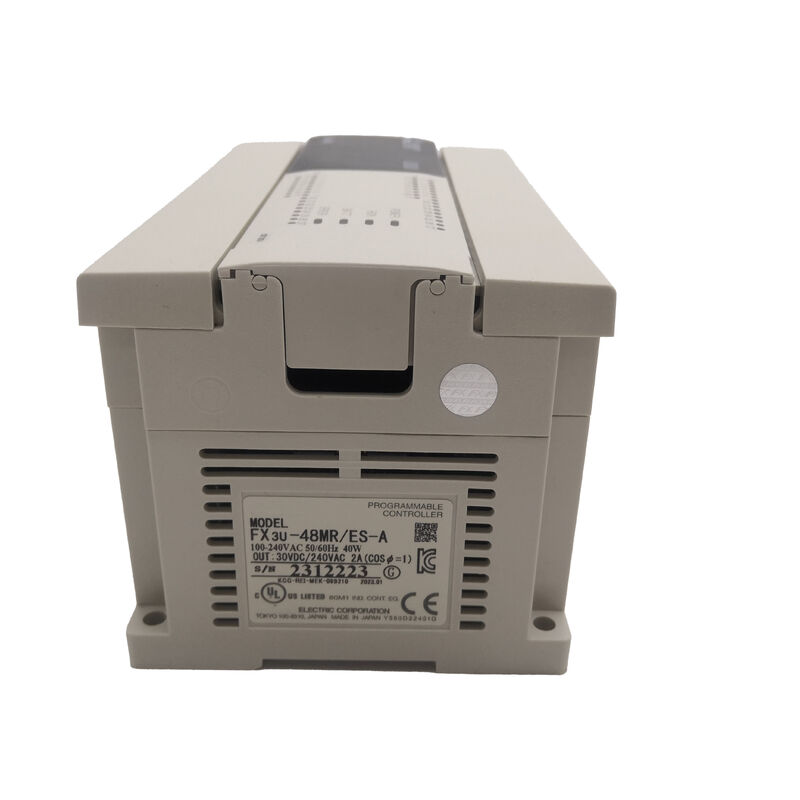

الميتسوبيشي FX3U-48MR/ES-Aهي وحدة رئيسية PLC مدمجة ولكنها ذات قدرة عالية مصممة لأنظمة الأتمتة الصناعية التي تتطلب تحكمًا يمكن الاعتماد عليه وتوسعًا مرنًا وأداء إخراج مرحل ثابتًا. كجزء من ثبتسلسلة MELSEC-F FX3U، وحدة التحكم هذه مناسبة تمامًا للتحكم في الآلات، ومعدات التعبئة والتغليف، والناقلات، وأنظمة التجميع، ومجموعة واسعة من تطبيقات أتمتة المصانع حيث تكون الموثوقية والتكامل العملي أمرًا مهمًا.
تم تصميم هذا الطراز خصيصًا للمستخدمين الذين يحتاجون إلى توازن قوي بين سرعة المعالجة والإدخال/الإخراج المدمج وقابلية توسيع النظام24 مدخلاً رقميًا و24 مخرجًا للتتابعفي هيكل صغير الحجم مع دعم نمو النظام على نطاق أوسع من خلال وحدات الامتداد وتكوينات الإدخال/الإخراج عن بعد. إنه خيار قوي لكل من عمليات التركيب الجديدة ومشاريع الاستبدال في بيئات التشغيل الآلي لشركة Mitsubishi الحالية.
| مواصفة | تفاصيل |
|---|---|
| اسم المنتج | الوحدة الرئيسية لشركة ميتسوبيشي PLC |
| رقم الجزء | FX3U-48MR/ES-A |
| مسلسل | سلسلة ميلسيك-F |
| يكتب | FX3U PLC المدمجة |
| مزود الطاقة | 100-240 فولت تيار متردد |
| نطاق الجهد المسموح به | 85-264 فولت تيار متردد |
| تكرار | 50/60 هرتز |
| المدخلات الرقمية المتكاملة | 24 |
| نوع الإدخال | مصدر/حوض 24 فولت تيار مستمر |
| المخرجات الرقمية المتكاملة | 24 |
| نوع الإخراج | تتابع |
| جهد تحميل الإخراج | 30 فولت تيار مستمر أو أقل / 240 فولت تيار متردد أو أقل |
| تيار الإخراج | 2 كحد أقصى. لكل نقطة الإخراج |
| ذاكرة البرنامج | 64 ألف خطوة |
| وحدة ذاكرة البرنامج | كبش |
| قابلية التوسيع | نعم |
| نقاط الإدخال/الإخراج المحلية | 256 |
| نقاط الإدخال/الإخراج المحلية + البعيدة | 384 |
| سرعة التعليمات الأساسية | 0.065 ميكروثانية |
| سرعة تعليمات MOV | 0.642 ميكروثانية |
| استهلاك الطاقة | 40 واط |
| منفذ الاتصالات | رس-422 |
| USB | خياري |
| فئة الحماية | IP10 |
| درجة الحرارة المحيطة | 0 إلى 55 درجة مئوية |
| الأبعاد (العرض × الارتفاع × العمق) | 182 × 90 × 86 ملم |
| وزن | تقريبا. 0.85 كجم |
تم تصميم FX3U-48MR/ES-A للمستخدمين الذين يحتاجون إلى أكثر من مجرد منطق التبديل الأساسي. مع64 كيلو خطوة من ذاكرة البرنامجوتنفيذ سريع للتعليمات وبنية إدخال/إخراج قابلة للتطوير، فهو يناسب التطبيقات التي تتطلب تحكمًا سريع الاستجابة ومساحة لتوسيع النظام. من الناحية العملية، هذا يعني أنه لا يمكنه دعم التسلسل المباشر للآلة فحسب، بل يدعم أيضًا مهام الأتمتة الأكثر تقدمًا التي تتضمن أجهزة ضبط الوقت والعدادات والاتصالات وتخطيطات التحكم الموزعة.
إنهتتابع تصميم الإخراجيجعلها مفيدة بشكل خاص في التطبيقات التي تتضمن أنواع الأحمال المختلطة أو حيث يفضل المستخدمون تعدد استخدامات تبديل التتابع في دوائر التحكم في الماكينة. وفي الوقت نفسه، المدمج في24 فولت تيار مستمر مدخلات الحوض/المصدرتوفير المرونة لترتيبات أسلاك الاستشعار الشائعة المستخدمة في اللوحات الصناعية.
يستخدم هذا النموذج عادة في:
ماكينات التعبئة والتغليف
أنظمة مناولة المواد
معدات النقل والفرز
محطات التجميع والتفتيش
لوحات التحكم في أتمتة المصانع للأغراض العامة
مشاريع التحديث والاستبدال لأنظمة Mitsubishi PLC
يساعد حجمها الصغير أيضًا عندما تكون مساحة الخزانة محدودة، بينما تعمل قابلية التوسعة لمنصة FX3U على تسهيل توسيع نطاق الماكينة دون تغيير بنية التحكم الأساسية في وقت مبكر جدًا من عملية التصميم.
مدمجالوحدة الرئيسية ميتسوبيشي FX3U PLCللأتمتة الصناعية
إجمالي 48 نقطة إدخال/إخراجمع24 مدخل رقميو24 مخرجات تتابع
مصدر طاقة تيار متردد 100-240 فولتلبيئات التثبيت المرنة
24 فولت تيار مستمر مدخلات الحوض/المصدرمن أجل توافق أجهزة الاستشعار على نطاق واسع
ذاكرة البرنامج 64 كيلو بايتلمنطق التحكم المعقد
بنية قابلة للتوسيع تدعم ما يصل إلى384 نقطة إدخال/إخراجمع التكوين المحلي والبعيد
معالجة سريعة معسرعة التعليمات الأساسية 0.065 ميكروثانية
مدمجالاتصالات RS-422واتصال USB اختياري
مناسبة لتكامل خزانة التحكم والاستبدال وترقيات الماكينة
بالنسبة للعديد من المشترين، تكمن قيمة هذا PLC في توازنه. إنها توفر قدرة أكبر من وحدات التحكم المدمجة ذات المستوى المبتدئ، ولكنها تظل واضحة بما يكفي للاستخدام الصناعي اليومي. يعد عدد الإدخال/الإخراج الموجود على اللوحة عمليًا، كما أن مخرجات الترحيل متعددة الاستخدامات، والمنصة قابلة للتوسيع بما يكفي لدعم تغييرات الماكينة المستقبلية دون فرض إعادة تصميم كاملة.
وهذا يجعل FX3U-48MR/ES-A خيارًا قويًا لمصنعي الآلات وفرق الصيانة ومشتري قطع الغيار الذين يحتاجون إلى وحدة تحكم يمكنها التعامل مع متطلبات الإنتاج الحقيقية مع البقاء مألوفًا وصالحًا للخدمة وسهل الاندماج في الأنظمة الحالية المستندة إلى Mitsubishi.
ج:إن FX3U-48MR/ES-A هي وحدة PLC رئيسية مدمجة من سلسلة MELSEC-F FX3U من شركة Mitsubishi Electric. إنه مصمم لتطبيقات الأتمتة الصناعية والحصادات24 مدخل رقميمع24 مخرجات تتابع، مما يمنحه إجماليًا48 نقطة إدخال/إخراج على متن الطائرة. وهذا يجعلها مناسبة لمجموعة واسعة من مهام التحكم في الماكينة وأتمتة المصنع حيث يلزم معالجة موثوقة للإشارات وتبديل مرن للحمل.
ج:يستخدم هذا PLCمصدر طاقة التيار المتردد مُقدر بـ 100-240 فولت تيار متردد، مع نطاق الجهد المسموح به85-264 فولت تيار مترددو تردد50/60 هرتز. إن نطاق الإدخال هذا يجعله عمليًا للعديد من بيئات الطاقة الصناعية ويبسط التكامل في اللوحات التي تتوفر فيها طاقة التحكم في التيار المتردد بالفعل.
ج:يستخدم FX3U-48MR/ES-Aمخرجات التتابع. إنه يوفر24 نقطة إخراج تتابع متكاملة، مع تصنيفات تحميل الإخراج تصل إلى30 فولت تيار مستمر أو 240 فولت تيار متردد، والحد الأقصى2 ألف لكل نقطة الإخراج. غالبًا ما يتم اختيار نماذج إخراج التتابع عندما يحتاج المستخدمون إلى توافق أوسع للأحمال أو يفضلون التبديل الميكانيكي لتطبيقات التحكم في الماكينة.
ج:نعم. إن FX3U-48MR/ES-A عبارة عن PLC قابل للتوسيع. تظهر معلومات المنتج الرسمية الدعم لـما يصل إلى 256 نقطة إدخال/إخراج محليةوما يصل إلى 384 نقطة إدخال/إخراج محلية وعن بعد، اعتمادا على تكوين النظام. وهذا يمنح المستخدمين مسارًا عمليًا للترقية عندما يتجاوز الجهاز نقاط الإدخال/الإخراج المضمنة البالغ عددها 48 نقطة.
ج:نعم، غالبًا ما يكون هذا خيارًا قويًا لمشاريع الاستبدال والتحديث وترقية لوحة التحكم، خاصة في الأنظمة المبنية بالفعل حول سلسلة PLC من Mitsubishi FX. إن الجمع بين الحجم الصغير ومخرجات الترحيل ومدخل طاقة التيار المتردد والهندسة المعمارية القابلة للتوسيع وقدرات منصة FX3U الراسخة يجعلها حلاً عمليًا لاستعادة التحكم في الماكينة أو تحسينه دون الانتقال إلى عائلة وحدات تحكم مختلفة تمامًا. يجب على المشترين التأكد من متطلبات الإدخال/الإخراج وطريقة الأسلاك وتوافق النظام قبل التثبيت.
قم بشراء الوحدة الرئيسية Mitsubishi FX3U-48MR/ES-A PLC مع 48 مدخلاً/مخرجًا، ومدخلات 24 فولت تيار مستمر، و24 مخرج تتابع، ومصدر طاقة تيار متردد 100-240 فولت، وذاكرة 64 ألف خطوة، وأداء MELSEC-F FX3U قابل للتوسيع للأتمتة الصناعية.
