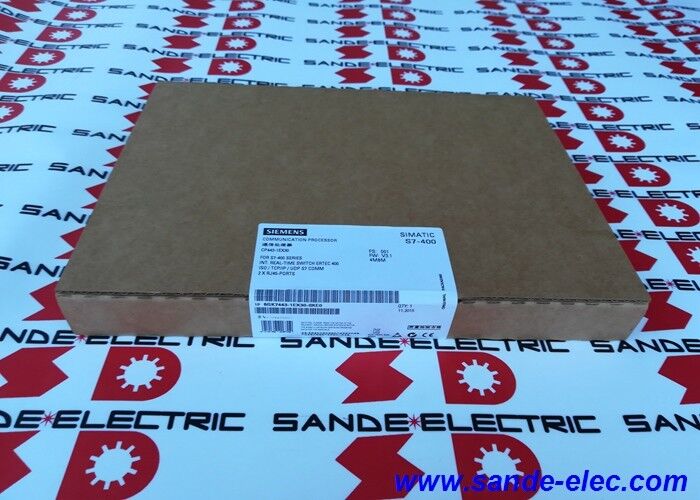

معالج الاتصالات الجديد من سيمنز 6GK7443-1EX30-0XE0 أو 6GK74431EX300XE0

سيمنز 6GK7443-1EX30-0XE0∙ SIMATIC NET CP 443-1 ∙ S7-400 معالج الاتصالات، وحدة تحكم PROFINET IO، سويتش RJ45 IE مزدوج، 10/100 ميجابت/ثانية، ISO/TCP/UDP، PROFIenergy

القيمة الأساسية لـ CP 443-1 ‬ معالجة إيثيرنت المخصصة

تتضمن مجموعة وحدة المعالجة المركزية S7-400 ، بما في ذلك وحدة المعالجة المركزية الرائدة 417-5H ، واجهات MPI و PROFIBUS DP المتكاملة كمعيار.ما لا يتضمنونه هو منفذ Ethernet أو PROFINET متكامل على مستوى وحدة المعالجة المركزية.

يتطلب كل اتصال إيثيرنيت أو بروفينيت من جهاز S7-400 وحدة معالج اتصالات مثل CP 443-1 مثبتة في رف S7-400.

This is not an oversight in the platform design — it is an architectural choice that reflects the S7-400's origins as a high-performance process controller designed before PROFINET matured into the dominant fieldbus.

والنتيجة هي أن CP 443-1 موجودة كمعالج Ethernet مخصص: لديها معالج شبكة ERTEC 400 الخاص بها ، و RAM الخاص بها ،وبرنامجها الخاص الذي يتعامل مع جميع مهام اتصالات إيثيرنت بشكل مستقل عن أي شيء تقوم به وحدة المعالجة المركزية S7-400 مع برنامج التحكم في العملية.

لا يتم إبطاء وحدة المعالجة المركزية التي تنفذ برنامج PID المتسلسل المعقد من خلال حركة المرور في الشبكة CP 443-1 تمتص جميع تبادل البيانات الدوري PROFINET IO ، وجميع معاملات TCP / IP ، وجميع طلبات S7 PUT / GET ،وجميع طلبات التشخيص عبر الإنترنت، وتقديم النتائج إلى وحدة المعالجة المركزية عبر S7-400 خلفية على فترات محددة.

هذا الانفصال المعماري هو أحد الأسباب التي تجعل منصة S7-400 تستمر في النشر في بيئات التحكم في العمليات المطالبة حتى مع ظهور منصات جديدة.

المواصفات الرئيسية

مفتاح متكامل لـ 2 منفذات ‬ طوبولوجيا الخط بدون أجهزة خارجية

واجهة إثنتر CP 443-1 ليست اتصال منفذ واحد إلى مفتاح الشبكة ‬ إنها في حد ذاتها مفتاح 2 منفذ بناءً على معالج الشبكة ERTEC 400.

هذا التمييز له آثار عملية على كيفية توصيل شبكات PROFINET IO.

في تثبيت PROFINET IO القياسي ، يمكن توصيل أجهزة IO في طوبولوجية خط (سلسلة الدعارة) مباشرة من منفذ التبديل المدمج في جهاز واحد إلى آخر ،بدون أي أجهزة مفاتيح متوسطة مطلوبة لكل اتصال.

يشارك منفذتان RJ-45 في CP 443-1 في هذا التوڤولوجي بالضبط: يصل منفذ واحد إلى الأمام (إلى مفتاح العمود الفقري أو الجهاز السابق في الخط) ،والآخر يتصل أسفل (إلى جهاز IO التالي في السلسلة).

بالنسبة لخلايا الأتمتة الآلية وشرائح مصنع أصغر حيث تكون جميع أجهزة PROFINET قريبة من بعضها البعض جسديًا ،هذا النهج الطوبولوجية الخط يلغي تكلفة ومساحة لوحة من مفاتيح الشبكة الوسيطة مع الحفاظ على الأسلاك بسيطة والكابل يذهب قصيرة.

بالنسبة للمنشآت الكبيرة مع العديد من أجهزة PROFINET IO المنتشرة على مساحة مصنع أوسعالطوبولوجيا النجمة من خلال مفتاح مركزي المدار هو أكثر ملاءمة CP 443-1 اثنين من منافذ RJ-45 لا تزال تتصل إلى هذه النجمة من خلال أي من الموانئ.

وحدة تحكم PROFINET IO إدارة أجهزة الميدان من S7-400

عندما يتم تكوينها كجهاز تحكم PROFINET IO ، يتحمل CP 443-1 المسؤولية عن تبادل البيانات الدوري الكامل مع جميع أجهزة PROFINET IO المخصصة (I-Devices).

أجهزة IO محطات Siemens ET 200SP، ET 200M، ET 200MP، محركات مع واجهات PROFINET، وأجهزة السلامة، والأجهزة،وأجهزة الميدان الأخرى المتوافقة مع PROFINET ‬ تبادل بيانات العملية بشكل دوري مع CP 443-1، الذي يرسم خريطة لبيانات الجهاز الواردة في صورة عملية وحدة المعالجة المركزية S7-400 ويكتب بيانات مخرجات وحدة المعالجة المركزية مرة أخرى إلى الأجهزة.

هذا يعني أن وحدة المعالجة المركزية S7-400 تصل إلى بيانات PROFINET IO باستخدام تعليمات PLC القياسية (قراءة عناوين الصور المدخلة ،كتابة عناوين الصور الإخراجية) دون أي كتلة اتصال خاصة أو بدائيات الشبكة CP 443-1 يتعامل مع جميع آليات بروتوكول PROFINET بشكل شفاف.

يتم التكوين في STEP 7 (أو بوابة TIA للتكوينات المدعومة) باستخدام ملف GSDML لجهاز IO: يحدد المهندس جهاز IO الذي يتصل بـ CP 443-1 ،يعطي عنوان جهاز IO، وتقوم برسم خرائط وحدات المدخلات والمخرجات في الجهاز إلى عناوين PLC.

بعد التحميل، يقوم CP 443-1 بإنشاء وصيانة جميع اتصالات أجهزة IO المهيأة تلقائيًا.

بروفي إنرجي إدارة الطاقة المنسقة

PROFIenergy هو ملف تطبيق PROFINET الذي يمكّن إدارة طاقة منسقة عبر أجهزة ميدان متعددة من جهاز التحكم.

أثناء فترات توقف الإنتاج المخطط لها ‬ تغييرات المناوبات، عطلات نهاية الأسبوع، نوافذ الصيانة المخطط لها ‬ يمكن لجهاز التحكم بإرسال أوامر PROFIenergy إلى جميع الأجهزة المتصلة في وقت واحد،إرشادهم للدخول إلى حالات نوم محددة أو حالة هيبرنة تقلل من استهلاك الطاقة دون المستويات العادية للوقوف.

دعم PROFIenergy لـ CP 443-1 يعني أن S7-400 يمكن أن يشارك كمنسق لإدارة الطاقة. يمكن إصدار أوامر إلى المحركات لتوقف وتعطيل مروحي التبريد.محطات IO يمكن أن تقلل من مخرجات إمدادات الطاقة الداخلية إلى الحمل الجزئي؛ يمكن توجيه الأجهزة التي تحتوي على مكونات ميكانيكية لإطلاق الفرامل وتحديد مواقعها.

عندما يستأنف الإنتاج a single PROFIenergy wake command restores all devices to operational readiness in a coordinated sequence — avoiding the chaotic simultaneous power-up that can overload supply circuits when every device starts at once.

لمرافق التصنيع التي تكلف تكاليف الطاقة كمصروف تشغيلي كبير، وللمرافق التي تسعى إلى الامتثال لمعيار ISO 50001 لإدارة الطاقة،تقدم PROFIenergy من خلال CP 443-1 البنية التحتية على مستوى جهاز التحكم لتنفيذ وفورات طاقة منظمة دون الحاجة إلى تدخل يدوي أو رمز آلة مخصص.

أمن الشبكة ‬ قوائم التحكم في الوصول إلى بروتوكول الإنترنت والوصول الآمن إلى الويب

ينفذ CP 443-1 قوائم تحكم الوصول إلى IP (IP ACLs) التي تسمح لمهندس المصنع بتحديد عناوين IP أو نطاقات العناوين التي يسمح لها بالتواصل مع CP 443-1 ، ومن خلالها ،مع وحدة المعالجة المركزية S7-400.

يتم حذف العناوين غير المدرجة في القائمة المسموح بها بصمت، فهي لا تتلقى أي رد، ولا رسالة خطأ، ولا أي إشارة إلى وجود الجهاز.

هذه الآلية البسيطة ولكنها فعالة لمنع المحطات غير المصرح بها في نفس قطاع الشبكة من استجواب جهاز التحكمأو الوصول إلى البيانات التي ينبغي أن تقتصر على محطات الهندسة المعتمدة وأنظمة الإشراف.

In an era where plant network cybersecurity is a genuine operational concern — not a theoretical risk but a documented source of production disruptions and safety incidents in industrial installations worldwide — the IP ACL provides a first line of defence at the controller level without requiring firewall appliances external to the PLC rack.

من أجل توفير أمن أعمق ، يجب أن تستمر بنية شبكة المصنع في تنفيذ التقسيم من خلال المفاتيح المدارة وجدران الحماية ؛ يكمّل IP ACL هذه المعمارية بدلاً من استبدالها.

الأسئلة الشائعة

س1: كم وحدة CP 443-1 يمكن تركيبها في رف واحد S7-400، وهل يزيد إضافة المزيد من CPs من أداء PROFINET؟

يدعم رف S7-400 وحدات CP 443-1 متعددة ، مع العدد الدقيق يعتمد على نوع رف وعدد الوحدات الإجمالي في المحطة.

من حيث الأداء: إن تركيب وحدات CP 443-1 متعددة يحسن من معدل النفاذ الإجمالي لـ PROFINET IO لأن كل CP 443-1 يدير مجموعة أجهزة PROFINET IO الخاصة به بشكل مستقل.

إذا كان CP 443-1 واحد يدير 64 جهاز PROFINET IO وهذا يخلق أوقات دورة تحديث IO غير مقبولة بسبب حمل الشبكة،إضافة CP 443-1 الثانية وتوزيع الأجهزة بينها يقلل من عدد أجهزة كل CP ويقصر وقت الدورة نسبيا.

ومع ذلك ، كل CP 443-1 هو وحدة تحكم مستقلة PROFINET IO ، فإنه لا يجمع مع وحدات CP 443-1 الأخرى في وحدة تحكم واحدة أكبر.

وتحدد وثائق منتج سيمنز لـ CP 443-1 الحد الأقصى لعدد أجهزة IO والحجم الأقصى لبيانات IO لكل CP.يمكن تشغيل ما يصل إلى 4 وحدات CP 443-1 كمحكمات PROFINET IO في محطة S7-400 واحدة (الحد المشترك مع أنواع الوحدات الأخرى).

يمكن لكل CP 443-1 دعم شبكة PROFINET المستقلة الخاصة بها أو مشاركة الشبكة من خلال طوبولوجيا التبديل.

س2: هل يمكن استخدام CP 443-1 في نظام S7-400H الزائد، وكيف يتصرف PROFINET IO أثناء التبديل في وحدة المعالجة المركزية لنظام H؟

يمكن تثبيت CP 443-1 وتشغيلها في أنظمة S7-400H للاتصالات S7 (PUT / GET مع PLCs الشريكة وأنظمة SCADA وأنظمة الإشراف القائمة على الكمبيوتر الشخصي).

بالنسبة لـ PROFINET IO في أنظمة H الزائدة the S7-400H uses a specific PROFINET IO redundancy architecture (System Redundancy S2 or R1 on the IO devices) where the IO devices have two PROFINET IO controller connections simultaneously — one to the primary CPU's CP and one to the backup CPU's CP.

عندما تفشل وحدة المعالجة المركزية الأساسية ويتولى النسخ الاحتياطي ، تقوم أجهزة IO بإعادة توجيه اتصالاتها PROFINET إلى النسخ الاحتياطي دون فقدان البيانات أو إعادة تشغيل الجهاز.

This requires IO devices that support S7-400H PROFINET redundancy (not all PROFINET IO devices support this — it must be verified for each device type from the device's GSDML file and its documented compatibility with S7-400H PROFINET configurations).

يمكن أيضًا استخدام بروتوكول إضافية الوسائط (MRP) لشبكة PROFINET نفسها ، مما يوفر إضافية الطوبولوجيا الحلقة على مستوى الكابل بالإضافة إلى إضافية مستوى جهاز التحكم.

س3: ما هو التشغيل السريع، وفي أي تطبيقات هو مهم؟

التشغيل السريع هو ميزة PROFINET التي تقلل بشكل كبير من الوقت المطلوب لجهاز IO لإقامة اتصال PROFINET مع CP 443-1 بعد تشغيله.

في PROFINET القياسية ، يمر الجهاز بعدة مراحل تفاوض (تعيين عنوان IP ، اكتشاف طوبولوجيا LLDP ،إنشاء AR) التي تستغرق بشكل جماعي عدة ثوان قبل أن يتمكن جهاز IO من تبادل بيانات العملية مع جهاز التحكم.

مع تشكيل بدء سريع،يتم تسريع هذه العملية عن طريق تكوين مُعلمات IP للجهاز مسبقاً في التخزين غير المتطاير وتجاوز مراحل الاكتشاف .

هذه القدرة مهمة في المقام الأول في التطبيقات حيث وقت إعادة تشغيل الجهاز أمر بالغ الأهمية: محطات تجميع السيارات حيث كل ثانية من وقت التشغيل تكلف الإنتاج،أجهزة التعبئة والتغليف حيث يتوقع مشغل الآلة أن يضغط على "البدء" ويتم إنتاج الآلة على الفور، وتطبيقات السلامة حيث إعادة تشغيل سريع بعد حدث توقف إلكتروني يقلل من فقدان الإنتاج.

بالنسبة لمعظم المنشآت الثابتة التي لا يعتبر فيها وقت التشغيل متغيرًا حاسمًا (كانت الآلة مغلقة طوال عطلة نهاية الأسبوع ؛ بضع ثوان إضافية لإعادة التشغيل غير مهمة) ،البداية القياسية PROFINET كافية تماما.

س4: كيف تعمل ميزة تشخيص الويب الموسعة، وما هي المعلومات التي يمكن أن تعرضها؟

يحتوي CP 443-1 على خادم ويب مدمج يمكن الوصول إليه من خلال أي متصفح ويب قياسي على شبكة المصنع لا يلزم تثبيت البرامج على جهاز الكمبيوتر العميل ، لا يلزم STEP 7.ويشمل عرض تشخيص الويب الموسع: حالة CP 443-1 وتكوينها (عنوان IP ، إصدار البرمجيات الثابتة ، عنوان MAC ، الحالة التشغيلية) ،حالة جميع أجهزة PROFINET IO المهيأة (التي تتواصل بشكل طبيعي)، والتي لديها أخطاء، ما نوع الخطأ كل جهاز تقارير) ، تشخيص على مستوى الوحدة لمحطات ET 200S وET 200M (المنطقة التي لديها خطأ) ، ومحفظة تشخيصية S7-400 CPU (أحداث الإنذار،أخطاء في الأجهزة، أحداث النظام مع الطوابع الزمنية).

كما تسمح شركة سيمنس لمهندسي المحطات بإنشاء صفحات ويب محددة من قبل المستخدم تعرض معلومات إضافيةحالة الجهاز من كتلة بيانات وحدة المعالجة المركزية S7-400 عن طريق الوصول إلى البيانات الداخلية لـ CP 443-1.

هذه الصفحات المستخدمة يمكن أن تكون بمثابة شاشات تشغيل أساسية يمكن الوصول إليها من أي جهاز كمبيوتر على شبكة المصنع دون تثبيت عميل HMI SCADA.

السؤال 5: يدعم CP 443-1 UDP/IP بالإضافة إلى TCP/IP. ما هي حالات الاستخدام الأوتوماتيكية التي تحتاج إلى UDP بدلاً من TCP؟

يوفر TCP / IP توصيلًا موثوقًا ومرتب وتحقق من الأخطاء للبيانات إذا فقدت حزمة أثناء الإرسال ، فإن TCP تعيد إرسالها تلقائيًا قبل أن يرى التطبيق أي بيانات.هذا يجعل TCP مثالية للاتصالات S7 (PUT/GET)، نقل ملفات FTP، وأي تبادل حيث كل بايت من البيانات يجب أن تصل بشكل صحيح.

على النقيض من ذلك، يو دي بي / إيه بي لا يوفر أي إعادة إرسال، ولا ضمانات الطلب، ولا تأكيد التسليم، فإنه ببساطة يرسل الحزمة ويتحرك. تكمن قيمة يو دي بي في انخفاض فترة تأخيرها:بدون تكاليف الإقرار والإعادة الإرسال، تصل حزم UDP بشكل أسرع (أو يتم التخلص منها بصمت إذا فقدت) ، وهو أمر مقبول عندما يكون التوقيت أكثر أهمية من الموثوقية.

في الأتمتة الصناعية،يستخدم UDP لإرسال بيانات العملية في الوقت الحقيقي (رسالة أساسية لقيم العملية إلى مستقبلات متعددة حيث يمكن قبول فقدان تحديث واحد أحيانًا لأن التحديث التالي يتبع بسرعة)، لبروتوكولات مزامنة الوقت (NTP/SNTP تستخدم UDP لأن الحزم الزمنية يجب أن تكون الحالية ، لا تتأخر عن طريق إعادة إرسال الحزم القديمة) ،وبعض تطبيقات استطلاع SCADA حيث يرسل نظام الإشراف استفسارات سريعة ويفضل الرد الفوري على انتظار دورات إعادة إرسال TCP.

يدعم CP 443-1 كليهما، ويقوم فريق الهندسة باختيار بروتوكول النقل المناسب لكل علاقة اتصال بناءً على هذه المقايضات.
