| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | SIEMENS |
| إصدار الشهادات | CE RoHS |

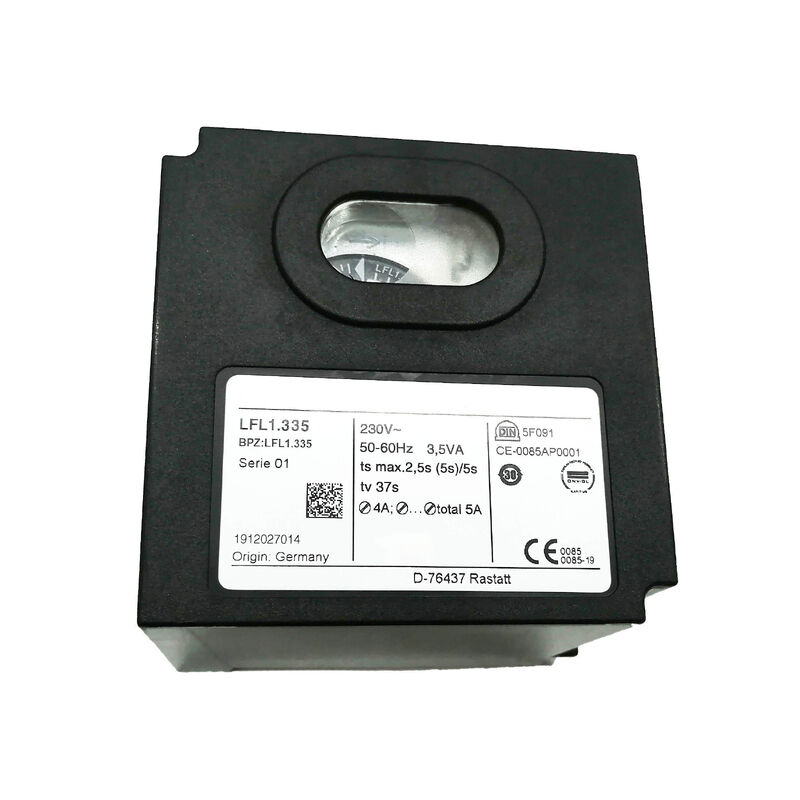

| رقم الموديل | LFL1.335 |
جهاز التحكم في المحرق ليس جهاز تحكم عام أو قابل للبرمجة ، إنه تسلسل سلامة مخصص مصمم خصيصًا لمعدات الاحتراق.335 يدير تسلسل بدء كامل إلى إيقاف من محرقة مشروع القسري: التطهير المسبق، الإشعال، تأكيد تأسيس اللهب، وضع التشغيل تحت الإشراف، واستجابة الوقوف الآمن عند حدوث خطأ. يجب أن تنفذ هذه الوظائف فيطلب مطلوب قانونا للوفاء بمعايير سلامة الاحتراق.
تعريف المعلمات التوقيتية المنشورة الثلاثة تسلسل LFL1.335 المحدد:
t1 = 37 ثانية وقت قبل التطهير:قبل محاولة الإشعال ، يعمل مروحة السحب القسري لمدة 37 ثانية لغسل أي وقود أو غاز غير محترق من غرفة الاحتراق والدخان.هذا التطهير يمنع الغلاف الجوي الغني بالوقود من الإشتعال من الشرارة37 ثانية قبل التطهير هو خيار تصميم مطابقة لحجم غرفة الاحتراق من المحرق.
TSA = 2.5 ثانية وقت الأمان للإشعال (Sicherheitszeit):بمجرد محاولة الإشعال ، يجب اكتشاف اللهب في غضون 2.5 ثانية. إذا لم يؤكد جهاز الكشف عن اللهب إنشاء اللهب داخل هذه النافذة ، فإن LFL1.335 يزيل طاقة صمام الوقود ويذهب إلى القفل- TSA 2.5 ثانية مناسبة لتطبيقات إشعال الغاز المباشر حيث استجابة اللهب سريعة.
t9 = 5 ثواني وقت بعد التطهير:بعد إيقاف التشغيل العادي، يستمر المروحة في العمل لمدة 5 ثواني لإزالة منتجات الاحتراق من المبادل الحراري والدخان قبل أن تتوقف المروحة.
يتم تحديد قيم التوقيت هذه في أجهزة LFL1.335 ، وهي غير قابلة للبرمجة الميدانية.اختيار الاختلاف الصحيح لـ LFL1 يعني اختيار أوقات التطهير السابق والسلامة الصحيحة للمحرق المحدد.
| المعلم | القيمة |
|---|---|
| فولتاج التغذية | 110 فولت AC، 50/60Hz |
| التطبيق | الغاز / النفط / الوقود المزدوج |
| نوع المحرق | السحب القسري |
| وضع العمل | متقطعة |
| قبل التطهير (t1) | 37 ثانية |
| وقت السلامة (TSA) | 2.5 ثانية |
| بعد التطهير (t9) | خمس ثواني |
| السعة | متوسط إلى مرتفع |
"التشغيل المتقطع" له معنى محدد في مصطلحات تحكم المحرقة:يخضع المحرق لإيقاف واحد على الأقل (من خلال تسلسل إيقاف عادي لجهاز التحكم في المحرق) خلال كل فترة تشغيل مدتها 24 ساعة.يتم تمييز هذا من "التشغيل المستمر" حيث يعمل المحرق دون دورة لفترات طويلة.
العديد من أنظمة التسخين الصناعية والتجارية تدور بشكل طبيعي في الأفران الصناعية، الغلايات المعبأة، سخانات الهواء، وأنظمة حرارة العمليات التي تقوم بتعديل طاقة الإنتاج أو المرحلة.,التشغيل المتقطع هو دورة العمل العادية و LFL1.335 مصمم وفقًا لذلك. بالنسبة للمحرقات المطلوبة للعمل بشكل مستمر دون أي إيقاف دوري لأيام أو أسابيع ،جهاز التحكم في المحرق معتاد على العمل المستمر هو المواصفات الصحيحة.
غلايات صناعية ومولدات بخار معبأة:التطهير المسبق، فتح صمام الغاز، إشعال الشرارة، تأكيد اللهب عن طريق التأين أو كاشف الأشعة فوق البنفسجية، التحكم في تعديل أثناء التشغيل335.
تسخينات الهواء للعمليات ومبادلات الحرارة:الموقد القسري الذي يوفر الحرارة للتجفيف أو التجفيف أو تسخين العملية. يضمن LFL1.335 بدء تشغيل آمن بعد إيقاف كل دفعة إنتاج.
أنظمة حرق مزدوج الوقود:تتيح إمكانية التبديل بين الغاز والزيت للحارق العمل على أي من الوقود. يراقب LFL1.335 اللهب بغض النظر عن الوقود النشط.
س1: ما هو الفرق بين LFL1.335 ومتغيرات LFL1 الأخرى مثل LFL1.322 أو LFL1؟338?
تختلف متغيرات LFL1 في المقام الأول في معايير توقيتها وقت قبل التطهير (t1) ووقت السلامة (TSA). يحتوي LFL1.322 على t1 = 12s / TSA = 2s ؛ يحتوي LFL1.338 على t1 = 37s / TSA = 5s.يتم تحديد هذه الأوقات في الأجهزة وتحديد المتغير الصحيح لحارق معين. يمكن أن يسبب استبدال متغير مع توقيت مختلف إغلاق مزعج (وقت سلامة قصير جدًا) أو عدم تلبية معايير سلامة الاحتراق (تطهير ما قبل غير كاف). دائماً مطابقة LFL1 الدقيق.xxx تعيين من الوحدة المثبتة.
س2: ما هي أجهزة كشف اللهب المتوافقة مع LFL1؟335?
تعتبر عائلة LFL1 متوافقة مع أجهزة كشف الشعلة فوق البنفسجية من سلسلة Siemens QR و QRA و QRC ، ومع مسبارات التأين لمراقبة اللهب الغازي.يحدد نوع كاشف اللهب المحدد المثبت في المحرق واجهة الكاشف الذي يستخدمها LFL1.335 يستخدم كاشف الأشعة فوق البنفسجية أو مدخلات التأين. تأكد من طريقة اكتشاف اللهب مع وثائق تصميم المحرق قبل الاستبدال.
س3: ماذا يحدث عندما يذهب LFL1.335 إلى القفل؟
عند القفل ، يقوم LFL1.335 بإلغاء تشغيل جميع صمامات الوقود ومحول الإشعال على الفور. يضيء مؤشر القفل (عادةً مصباح طيار أحمر أو مؤشر على جهاز التحكم).لا يمكن إعادة تشغيل المحرق حتى يتم إعادة تعيين القفل يدويًا عادة عن طريق الضغط على زر إعادة تعيين على LFL1.335 نفسها أو نقطة إعادة التشغيل عن بعد. هذا الشرط إعادة التشغيل يدويا هو متعمد: فإنه يجبر المشغل على الاعتراف والتحقيق في السبب قبل السماح بإعادة التشغيل.
السؤال 4: هل يمكن تعديل معايير توقيت LFL1.335؟
لا، وقت ما قبل التطهير (t1 = 37s) ، وقت السلامة (TSA = 2.5s) ، ووقت ما بعد التطهير (t9 = 5s) ثابتة في أجهزة LFL1.335تغيير التوقيت يتطلب اختيار متغير LFL1 مختلف مع القيم المطلوبة.
السؤال 5: من أين يأتي LFL1.335؟
من خلال متخصصين في ضوابط الاحتراق، وموردين لمعدات HVAC والحارقين، وموزعي قطع الغيار في أنظمة التدفئة الصناعية.توفر Siemens Building Technologies (الآن Siemens Smart Infrastructure) أجهزة تحكم LFL1 من خلال شبكة توزيع أجهزة التحكم في الاحتراقتأكد من رقم الجزء الدقيق LFL1.335 وإصدار إمدادات 110VAC قبل الطلب إصدارات الجهد العالي (220VAC) لها أرقام ترتيب مختلفة وليست قابلة للتبادل.
