جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | Allen Bradley |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 1769-L16ER-BB1B |

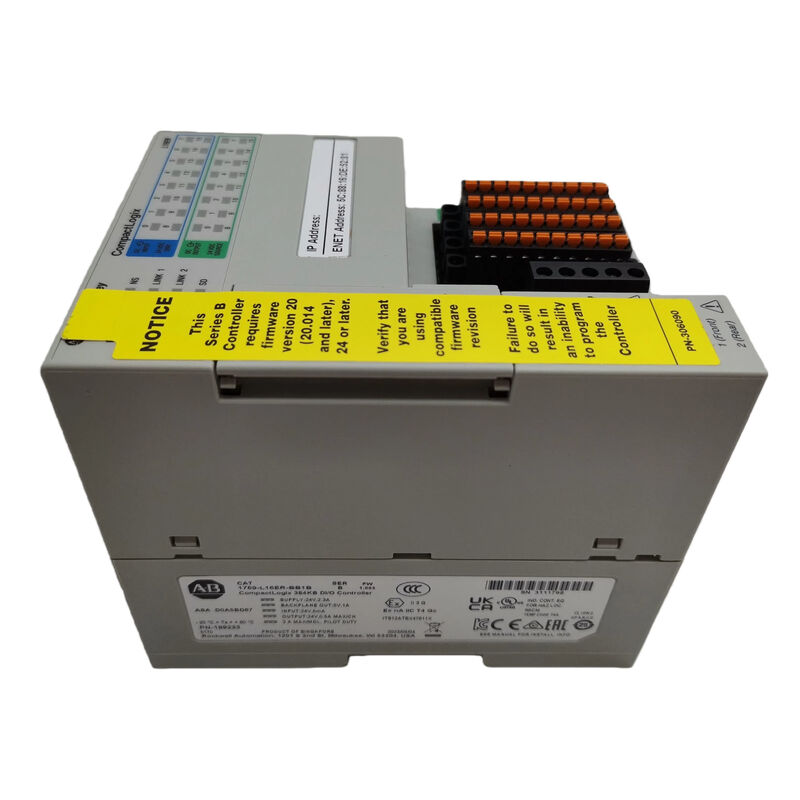

الـ1769-L16ER-BB1Bهوجهاز التحكم CompactLogix 5370 L1مصممة لتحكم آلة EtherNet / IP المدمجة.
(روكويل) يحددها بأنهاوحدة تحكم CompactLogix L16مع384 كيلو بايت من ذاكرة المستخدم,16 مدخلات رقمية ومخرجات رقمية,منافذ إثنريت مزدوجة مع قدرة DLR,ما يصل إلى 6 وحدات توسيع محلية، وبطاقة SD بـ 1 جيجا بايت مُشحَنة مع جهاز التحكم.
كما تظهر تعليمات تركيب روكويل أن جهاز التحكم يستخدمإمدادات الطاقة الاسمية 24 VDCمعنطاق مدخل 10...28.8 VDC، وأن منفذ USB مخصصالبرامج المحلية المؤقتةبدلاً من التواصل الدائم
| المعلم | القيمة |
|---|---|
| رقم الجزء | 1769-L16ER-BB1B |
| المصنع | ألين برادلي / روكويل أوتوماتيك |
| نوع المنتج | جهاز التحكم CompactLogix 5370 L1 |
| ذاكرة المستخدم | 384 كيلوبايت |
| إدخال/إخراج مضمن | 16 DI (المغسلة) ، 16 DO (المصدر) |
| منافذ إيثيرنت | 2 |
| ميزة الشبكة | حلقة مستوى الجهاز (DLR) |
| وحدات التوسع المحلية القصوى | 6 |
| عقد إيثير نت/آي بي | ما يصل إلى 4 |
| إمدادات الطاقة | 24 VDC الاسمية |
| نطاق الجهد المدخل | 10 إلى 28.8 VDC |
| بطاقة SD | 1 جيجا بايت مدرج |
| خيار بطاقة ماكس SD | ما يصل إلى 2 جيجا بايت |
| التثبيت | سكة حديدية DIN |
| درجة حرارة العمل | -20 إلى 60 درجة مئوية |
| إشارة الوضع | مؤشرات حالة LED |
1769-L16ER-BB1B مناسبة جداًخلايا الآلات المدمجة، أنظمة التعبئة والتغليف، الناقلات، معدات OEM الوحيدة، والهندسة المعمارية الصغيرة EtherNet/IPحيث تكون الإدخال / الإخراج المدمج وإيثيرنث مزدوج الموانئ أكثر فائدة من جهاز تحكم رف أكبر.
روكويل CompactLogix 5370 L1 الأدبيات تحديدًا يضع عائلة L1التطبيقات الصغيرة والمتوسطة الحجموالتي تحتاج إلى عدد محور أقل، ومساحة صغيرة، وقدرة شبكة DLR المتكاملة.
هذا يجعل هذا التحكم عمليًا بشكل خاص في الآلات التي تكون فيها مساحة اللوحة محدودة ولكن لا يزال هناك حاجة إلى التحكم القائم على Logix ودمج EtherNet / IP.
قيمته في أعمال الصيانة قوية بنفس القدر.
عندما تم تصميم آلة في الأصل حولL16ER-BB1Bالبصمة، الإدخال/الإخراج المدمج، ومفهوم توسيع POINT Bus، واستبداله بنفس النموذج يحافظ عادة على تخطيط الخزانة، وهيكل الشبكة،وافتراضات المشروع أكثر نظافة من الانتقال إلى فئة حاسوب مختلفة.
هذا استنتاج هندسي بناءً على البنية المعمارية المنشورة للجهاز المضمن للإدخال / الإخراج ، وتوسيع 6 وحدات ، ومفعول DLR للمتحكم.
بالنسبة لعمل الاستبدال ، يجب أن تتطابق 1769-L16ER-BB1B معنوع الإدخال / الإخراج المدمج ، فئة الذاكرة ، تخطيط Ethernet ، ومستوى التوسع المحليليس فقط باسم عائلة (كومباكت لوجيكس)
في الأنظمة العملية، التفاصيل الأكثر أهمية هي16 مدخلات غسيل / 16 مخرجات مصدر,ذاكرة 384 كيلو بايت,تصميم DLR مزدوج الإيثيرنت، ونطاق طاقة 10 إلى 28.8 VDC.
المطابقة نفس نموذج وحدة التحكم عادة ما تكون الطريقة الأكثر أمانا لتجنب الأسلاك والشبكة وتغييرات التشغيل.
س1: أي نوع من أجهزة التحكم هو 1769-L16ER-BB1B؟
انهاجهاز التحكم CompactLogix 5370 L1معالإدخال والخروج الرقمي المدمج,منافذ إيثيرنت مزدوجة، و384 كيلو بايت من ذاكرة المستخدم.
من الناحية العملية ، إنه وحدة تحكم Logix صغيرة المقصودة لأجهزة EtherNet / IP صغيرة إلى متوسطة الحجم بدلاً من الأنظمة الكبيرة القائمة على الرفوف.
س2: ما هي التطبيقات التي تناسبها بشكل أفضل؟
إنه يناسبكأنظمة الأتمتة المدمجةمثل الحاملات، آلات التعبئة والتغليف، المنزلقات الوحيدة، وخلايا الآلة حيث مساحة اللوحة محدودة ولكن البرمجة لوجيكس وإيثير نت / IP لا تزال مهمة.
تضع أدبية وحدة تحكم L1 من روكويل بشكل صريح العائلة في التطبيقات الصغيرة والمتوسطة الحجم مع محور أقل وعدد الإدخالات والإخراجات.
السؤال الثالث: لماذا يهم DLR على هذا جهاز التحكم؟
يساعد DLR على تحسين المرونة في شبكات EtherNet / IP ذات الطوبولوجيا الحلقة. في تركيبات الآلات العملية ، يمكن أن يبسط هذا تخطيط الجهاز ويقلل من تأثير مسار شبكة واحد ضائع.
السؤال 4: لماذا تكوين الإدخال والإخراج المدمج مهم؟
لأن المدمج16 DI / 16 DOترتيب هو جزء من كيفية جهاز الأصلي كان الأسلاك.
استبدال وحدة التحكم بنوع إدخال / إخراج أو نمط إخراج خاطئ يمكن أن يخلق مشاكل في الأسلاك الميدانية والبدء الفوري.
س5: ما الذي يجب التحقق منه قبل الطلب؟
تحقق من رقم الجزء المثبت، تأكيد384 كيلوبايتفئة الذاكرة، تحقق من16 مدخلات غسيل / 16 مخرجات مصدر، وتأكد من أن الآلة تستخدم نفس24 VDCالطاقة وإثنائي إثنترنت قادر على DLRالتخطيط.
