| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | AB |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 1769-L18erm-BB1B |

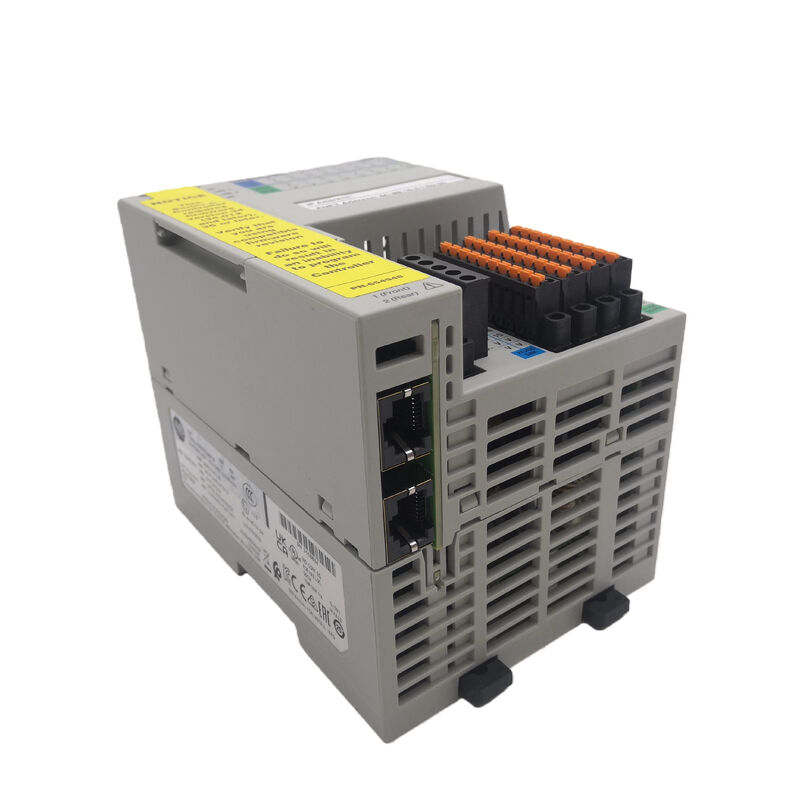

إن 1769-L18ERM-BB1B هي وحدة تحكم CompactLogix 5370 L1 مصممة للتحكم في الآلات المدمجة حيث تحتاج وحدات الإدخال/الإخراج المدمجة، وشبكات EtherNet/IP، والتحكم في الحركة المتكامل إلى أن تكون في منصة تحكم واحدة صغيرة.
تشير مراجع Rockwell والموزعين إلى هذا الطراز بـ 512 كيلوبايت من ذاكرة المستخدم المنشورة، و شبكة إيثرنت مزدوجة مع قدرة حلقة مستوى الجهاز (Device Level Ring) المنشورة، و 16 مدخلًا سالبًا (sink) المنشورة، و 16 مخرجًا موجبًا (source)، ودعم لـ ما يصل إلى 8 عقد EtherNet/IP، و حركة CIP ثنائية المحور مع علم الحركة.
كما أنها تستخدم اللوحة الخلفية لوحدات الإدخال/الإخراج POINT I/O 1734 للتوسع، مما يضعها في فئة توسع مختلفة عن وحدات التحكم Compact I/O الأكبر من عائلتي L2 و L3.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | 1769-L18ERM-BB1B |
| الشركة المصنعة | Allen-Bradley / Rockwell Automation |
| عائلة المنتج | 5370 L1 |
| نوع المنتج | وحدة تحكم CompactLogix |
| ذاكرة المستخدم | 512 كيلوبايت |
| وحدات الإدخال المدمجة | 16 مدخل رقمي (سالب) |
| وحدات الإخراج المدمجة | 16 مخرج رقمي (موجب) |
| منافذ الاتصال | 1 USB، 2 EtherNet/IP |
| طوبولوجيا شبكة الإيثرنت | خطية، نجمية، حلقة مستوى الجهاز |
| عقد الإيثرنت | 8 |
| الحد الأقصى للتوسع | 8 وحدات POINT I/O |
| قدرة الحركة | حركة CIP ثنائية المحور مع علم الحركة |
| مدخل الطاقة | 24 فولت تيار مستمر |
تتناسب وحدة التحكم هذه بشكل جيد مع أنظمة التعبئة المدمجة، والناقلات، ومحطات مناولة المواد، ومنصات OEM، وخلايا الآلات الصغيرة المعتمدة على الإيثرنت حيث تكون منصة Logix محدودة ولكنها قادرة هي الخيار المناسب.
إن الجمع بين وحدات الإدخال/الإخراج المدمجة المنشورة، و شبكة الإيثرنت المزدوجة، و الحركة ثنائية المحور تجعلها عملية بشكل خاص في الآلات التي تحتاج إلى تكامل وثيق بين التسلسل الأساسي والتحكم الخفيف في الحركة دون الانتقال إلى عائلة وحدات تحكم أكبر.
هذا الملف الشخصي للتطبيق هو استنتاج هندسي مستمد من خصائص الذاكرة والعقد والحركة ووحدات الإدخال/الإخراج POINT I/O المنشورة لوحدة التحكم.
لأعمال الاستبدال، يجب مطابقة وحدة التحكم 1769-L18ERM-BB1B من خلال نوع وحدات الإدخال/الإخراج المدمجة، ومفهوم توسيع وحدات POINT I/O، وتخطيط شبكة الإيثرنت، وقدرة الحركة، وليس فقط باسم عائلة CompactLogix.
في الأنظمة العملية، التفاصيل المهمة هي 16 مدخلًا سالبًا / 16 مخرجًا موجبًا، و بنية L1، و قدرة الحركة CIP ثنائية المحور.
مطابقة نفس وحدة التحكم عادة ما تحافظ على أسلاك الآلة وهيكل المشروع بشكل أنظف من الانتقال إلى فئة Logix أخرى.
س1: ما نوع وحدة التحكم 1769-L18ERM-BB1B؟
إنها وحدة تحكم CompactLogix 5370 L1 مع وحدات إدخال/إخراج رقمية مدمجة، وشبكة إيثرنت مزدوجة، وقدرة حركة متكاملة.
في الاستخدام العملي، تستهدف التحكم في الآلات المدمجة بدلاً من أنظمة الرفوف المعيارية الكبيرة.
س2: ما هي التطبيقات التي تناسبها بشكل أفضل؟
إنها تناسب الآلات الصغيرة إلى المتوسطة الحجم التي تحتاج إلى تحكم EtherNet/IP، وبصمة مدمجة، وحركة متكاملة خفيفة.
هذا استنتاج هندسي يعتمد على ذاكرة 512 كيلوبايت المنشورة، و نطاق EtherNet/IP بـ 8 عقد، و الحركة ثنائية المحور.
س3: لماذا يدعم POINT I/O هنا؟
لأن وحدة التحكم هذه تتوسع عبر اللوحة الخلفية لوحدات الإدخال/الإخراج POINT I/O 1734، وليس عبر نمط توسيع Compact I/O الأكبر المستخدم في بعض طرازات CompactLogix الأخرى.
يؤثر ذلك على كيفية توصيل الآلة وكيفية ملاءمة وحدة التحكم للهيكل الأصلي.
س4: لماذا تعتبر حركة CIP ثنائية المحور مهمة؟
لأنها تسمح لوحدة التحكم بمعالجة مهام الحركة الأساسية مباشرة عبر EtherNet/IP.
في تصميم الآلات العملية، يمكن أن يقلل ذلك من الحاجة إلى معالج حركة منفصل في الأنظمة الأصغر.
س5: ما الذي يجب التحقق منه قبل الطلب؟
تحقق من رمز وحدة التحكم المثبتة، وأكد على بنية L1 / POINT I/O، وتحقق من متطلبات 16 مدخل رقمي / 16 مخرج رقمي لوحدات الإدخال/الإخراج المدمجة، وتأكد من أن التطبيق يعتمد على نفس الحركة ثنائية المحور و تخطيط شبكة الإيثرنت المزدوجة DLR.
