جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | AB |
| إصدار الشهادات | CE ROHS |

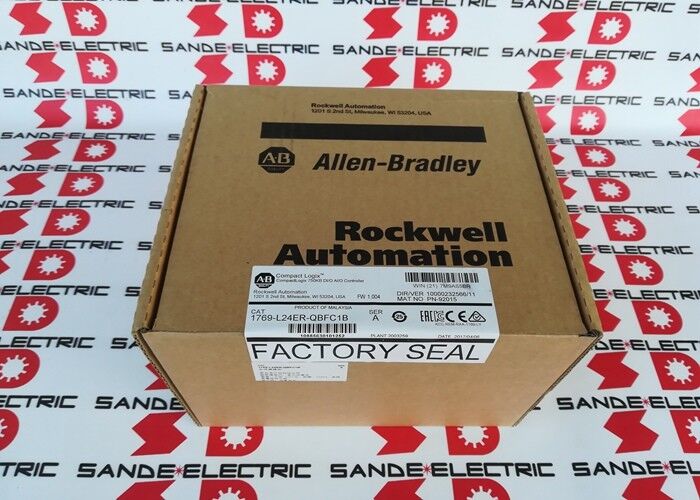

| رقم الموديل | 1769-L24ER-QBFC1B |
الـ1769-L24ER-QBFC1B هوجهاز تحكم CompactLogix 5370 L2 المخصص لتطبيقات الآلات المدمجة التي تحتاج إلى مجموعة إدخال / إخراج أكبر من مجموعة التحكم الرقمي المدمج الأساسي.
بيانات تشكيل روكويل ومراجع المنتجات الصناعية تصفهاذاكرة مستخدم 750 كيلو بايتمنفذين إثيري نت/آي بي مع قدرة دي إل آر16 مدخلات متواصلة16 مخرجات متواصلة4 مدخلات نظرية عالمية2 مخرجات نظرية4 عدادات عالية السرعة، ودعمما يصل إلى 4 وحدات محلية 1769 Compact I/O.
ويشمل أيضاًبطاقة SD بـ 1 غيغابايت، يدعميصل إلى 2 جيجابايت، ويستخدمإمدادات الطاقة المدمجة 24 VDC.
| المعلم | القيمة |
|---|---|
| رقم الجزء | 1769-L24ER-QBFC1B |
| المصنع | ألين برادلي / روكويل أوتوماتيك |
| عائلة المنتجات | كومباكت لوجيكس 5370 L2 |
| نوع المنتج | جهاز التحكم |
| ذاكرة المستخدم | 750 كيلوبايت |
| المدخلات الرقمية المدمجة | 16 |
| المخرجات الرقمية المدمجة | 16 |
| المدخلات التناظرية المدمجة | 4 عالمية |
| المخرجات التناظرية المدمجة | 2 |
| عدادات السرعة العالية | 4 |
| موانئ الاتصال | 2 إيثير نت / IP ، 1 USB |
| ميزة الايثرنت | حلقة مستوى الجهاز |
| الحد الأقصى للتوسع المحلي | 4 وحدات الدخول والخروج المدمجة |
| اتصالات إيثير نت/آي بي | 8 إيثير نت/آي بي، 120 TCP |
| بطاقة SD | 1 جيجابايت متضمنة ، تدعم ما يصل إلى 2 جيجابايت |
| إمدادات الطاقة | مدخل 24 VDC ، معزول |
هذا التحكم يناسب بشكل جيد فيأجهزة OEM، ومعدات التعبئة والتغليف، ومحطات المعالجة المدمجة، وخلايا الآلات، وألواح الأتمتة حيث يجب التعامل مع كل من الإشارات الرقمية والتشابهية مباشرة من جسم جهاز التحكم.
أقوى ميزة عملية لها هي أنها تجمع بينإدخال/خروج رقمية مضمنة، وإدخال/خروج تناظري، وعد عالي السرعة، وإيثيرنث مزدوج في وحدة واحدة مضغوطة، والتي يمكن أن تقلل من عدد الوحدات وتبسيط تصميم الخزانة.
هذا التطبيق مناسب هو استنتاج هندسي بناءً على مزيج الإدخال / الإخراج المدمج المنشور وحدود التوسع المحلية للمراقب.
بالنسبة لعمل الاستبدال، يجب أن تكون 1769-L24ER-QBFC1B مطابقةمزيج الإدخال والخروج المدمج، والقدرة التناظرية، وهيكل إيثيرنت، ومستوى التوسع المحلي، وليس فقط من خلال اسم عائلة كومباكت لوجيكس.
من الناحية العملية، التفاصيل المهمة هيذاكرة 750 كيلو بايت،16/16 إدخال/إخراج رقمي،4 AI / 2 AO الهيكل التناظري،الحد الأقصى للتوسع في إدخال/إخراج المكونات المدمجة بـ 4 وحدات.
المطابقة نفس النموذج عادة ما تكون الطريقة الأكثر أمانا للحفاظ على كل من الأسلاك الميدانية ودور المتحكم في الآلة.
س1: أي نوع من أجهزة التحكم هو 1769-L24ER-QBFC1B؟
انهاجهاز تحكم CompactLogix 5370 L2 مع إدخال / إخراج رقمي وتناظري مضمن ، إثنترانث مزدوج ، وقدرة توسيع إدخال / إخراج مركزية محلية.
س2: ما هي التطبيقات التي تناسبها بشكل أفضل؟
إنه يناسبكأنظمة الآلات المدمجة التي تحتاج إلى معالجة رقمية وتناظرية داخلية دون إضافة وحدات تشبيهية منفصلة على الفور.
إن ملف الاستخدام هو استنتاج هندسي بناءً على مزيج الإدخال / الإخراج المدمج الذي نشره وحدة التحكم و المقياس المدمج.
السؤال 3: لماذا القنوات التناظرية مهمة على هذا النموذج؟
لأن المدمج في4 مدخلات نظرية عالمية و2 مخرجات التناظرية تسمح للمتحكم بدعم وظائف مستشعر مختلطة وحلقة التحكم مباشرة.
في الخزانات العملية، يمكن أن يقلل ذلك من استخدام الفتحات ويبسط تخطيط الأجهزة.
السؤال الرابع: لماذا تعتبر العدادات عالية السرعة مهمة هنا؟
لأنها تسمح للمتحكم بمعالجة مدخلات نبضات رقمية سريعة دون الحاجة إلى وحدة احتساب منفصلة للعديد من التطبيقات المدمجة.
هذا استنتاج هندسي مبني على المراقبأربعة عدادات عالية السرعة
س5: ما الذي يجب التحقق منه قبل الطلب؟
تحقق من رمز وحدة التحكم المثبتة، تأكيد750 كيلو بايت من فئة الذاكرة، تحقق من المطلوبمزيج إدخال/إخراج رقمية وتناظرية، وتأكد من أن الآلة تستخدم نفسالتوسع المحلي بـ 4 وحداتترتيب DLR ثنائي الايثرنت.
