جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | Allen Bradley |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 1769-L30ER |
يتضمن نطاق CompactLogix 5370 L3 العديد من المتغيرات التي تشترك في نفس الذاكرة سعة 1 ميجابايت، وEtherNet/IP المزدوج، و8 مواصفات فتحات إدخال/إخراج محلية. الاختلافات وظيفية وليست مبنية على القدرات:
| البديل | حركة | سوبر كاب (RTC) | الاستخدام النموذجي |
|---|---|---|---|
| 1769-L30ER (هذا) | لا | نعم | التسلسل القياسي، غير خطير |
| 1769-L30ERM | نعم (4 محاور CIP) | نعم | التحكم في الحركة CIP |
| 1769-L30ER-NSE | لا | لا | المواقع الخطرة (Cl.I Div.2) |
1769-L30ER هو تكوين L3 الأساسي: شبكة EtherNet/IP كاملة وقدرة DLR، وذاكرة برنامج سعة 1 ميجابايت، و8 فتحات توسعة، وإيثرنت مزدوج مع DLR - ولكن لا توجد إمكانية لمحور الحركة CIP. بالنسبة للتحكم في الماكينة، والتسلسل، وإدارة الإدخال/الإخراج الموزعة، واتصال HMI بدون تنسيق محور مؤازر، يوفر L30ER مجموعة الميزات الكاملة بتكلفة أقل من L30ERM القادر على الحركة.
يحتفظ المكثف الفائق المدمج بقيمة ساعة الوقت الفعلي (RTC) أثناء فقدان الطاقة - وهي ميزة غائبة في متغير NSE، مما يجعل L30ER القياسي هو المواصفات الصحيحة للتطبيقات غير الخطرة التي تحتاج إلى بيانات دقيقة مختومة بالوقت أو تنفيذ برنامج يعتمد على الوقت بعد استعادة الطاقة.

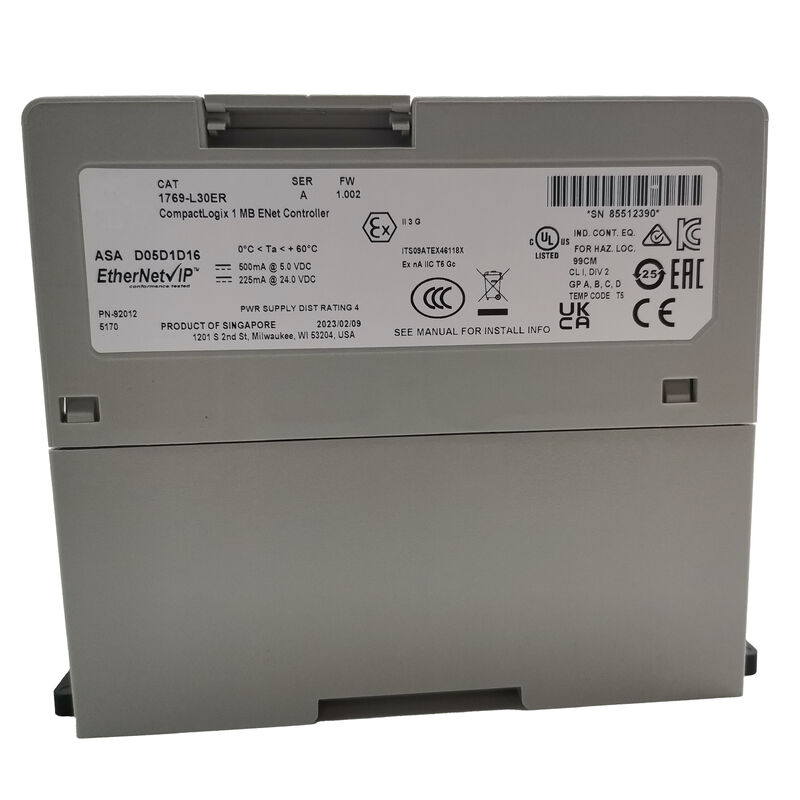

| المعلمة | قيمة |
|---|---|
| ذاكرة المستخدم | 1 ميجا بايت |
| منافذ إيثرنت | 2 × إيثرنت/IP مع DLR |
| البروتوكولات | إيثرنت/IP، حركة CIP، مزامنة CIP، Modbus TCP |
| الأعلى. عقد إيثرنت/IP | 16 |
| توسيع الإدخال/الإخراج المحلي | حتى 8 × 1769 |
| المسح النموذجي | <1 مللي ثانية (برامج صغيرة) |
| المهام | 32 / 100 برنامج لكل منهما |
| إمداد | تيار مستمر 24 فولت (±20%) |
| حاضِر | 500 مللي أمبير عند 5 فولت؛ 225 مللي أمبير @ 24 فولت |
| قوة | 4.5 واط كحد أقصى |
| أبعاد | 130 × 80 × 110 ملم (الارتفاع × العرض × العمق) |
| تصنيف IP | IP20 |
| عزل | 30 فولت مستمر |
| أمان | SIL2 / PLD (مع مدخلات/مخرجات آمنة) |
| تصاعد | السكك الحديدية أو لوحة DIN |
يدعم 1769-L30ER مزامنة CIP، التي توزع مرجعًا زمنيًا مشتركًا عبر جميع أجهزة EtherNet/IP في الشبكة باستخدام بروتوكول IEEE 1588 Precision Time Protocol. مع تنشيط CIP Sync، تتم الإشارة إلى الطوابع الزمنية للأحداث المسجلة في العقد المختلفة - محركات الأقراص، ومحولات الإدخال/الإخراج، ومحطات HMI - إلى نفس الساعة. بالنسبة لتحليل ما بعد الحدث وتتبع الإنتاج، فإن هذا يجعل تسلسل الأحداث عبر النظام الموزع قابلاً للقراءة وموثوقًا به.
خطوط التعبئة والتغليف عالية السرعة:يتم تنسيق آليات تغذية الفيلم وقطعه وختمه ورفضه عبر شبكة EtherNet/IP. تتعامل CIP Motion مع المزامنة المؤازرة؛ يقوم CIP Sync بوضع الطوابع الزمنية لكل حدث عبر الخط.
أنظمة المستودعات الآلية:تعمل رافعات التكديس والناقلات وماسحات الباركود كعقد EtherNet/IP بموجب تنسيق L30ER. ما يصل إلى 16 جهازًا على الحلقة؛ يحمي DLR من أخطاء الكابلات.
محطات معالجة المياه:أجهزة استشعار المستوى، وأجهزة قياس التدفق، ومشغلات صمامات المضخة في محطات الإدخال/الإخراج الموزعة. يقوم L30ER بجمع بيانات العملية والتحكم في تسلسل المضخة من لوحة مركزية.
أنظمة التحكم المتعددة التعاونية:يعمل L30ER كعقدة ذكية محلية داخل شبكة ControlLogix أو CompactLogix أكبر - لإدارة الإدخال/الإخراج المحلي لقسم الجهاز أثناء تبادل البيانات مع وحدة التحكم على مستوى النظام عبر EtherNet/IP.
س1: ما هو الفرق العملي بين الطرازين 1769-L30ER و1769-L30ERM؟
يضيف L30ERM إمكانية التحكم في حركة CIP (4 محاور مؤازرة) إلى نفس النظام الأساسي للأجهزة. لا يحتوي L30ER على وظيفة CIP Motion - ولا يمكنه التحكم في محركات أقراص Kinetix المؤازرة كمحاور حركة CIP منسقة. إذا كان التطبيق يتطلب فقط التحكم المنفصل والتحكم في العملية (لا يوجد تنسيق للحركة المؤازرة)، فإن L30ER هي المواصفات الصحيحة والأكثر فعالية من حيث التكلفة. إذا كان تنسيق المحور المؤازر مطلوبًا، فستكون هناك حاجة إلى L30ERM.
س2: ما هو برنامج البرمجة الذي يتصل بالطراز 1769-L30ER؟
يعد Studio 5000 Logix Designer بيئة برمجة لعائلة CompactLogix 5370. يستخدم الاتصال منفذ USB للوصول المباشر للكمبيوتر المحمول أو منفذ EtherNet/IP لبرمجة الشبكة. يدعم Studio 5000 مخطط السلم والنص الهيكلي ومخطط كتلة الوظائف ومخطط الوظائف المتسلسل. يدعم الطراز 1769-L30ER الإصدار 20 من Logix Designer والإصدارات الأحدث.
س3: كم عدد نقاط الإدخال/الإخراج المحلية التي توفرها 8 وحدات توسعة؟
يعتمد عدد النقاط على وحدات الإدخال/الإخراج المدمجة 1769 المحددة. توفر التوسعة المكونة من 8 فتحات مع وحدات الإدخال/الإخراج الرقمية المختلطة المكونة من 16 نقطة 128 نقطة إدخال/إخراج محليًا. توفر الوحدات ذات 32 نقطة عالية الكثافة في جميع الفتحات الثمانية 256 نقطة إدخال/إخراج محلية. الحد الأقصى المكون من 8 فتحات هو قيد الأجهزة؛ ضمن هذا الحد، يحدد اختيار الوحدة العدد الإجمالي للنقاط.
س 4: ما هو معدل العزل المستمر 30 فولت المستخدم؟
العزل المستمر 30 فولت هو الجهد المقنن للعزل الأساسي بين واجهات USB وEthernet وواجهات الناقل الداخلي لوحدة التحكم. وهو يحدد الفصل الكهربائي الذي يحمي من اختلافات الجهد المشترك بين وحدة التحكم والأجهزة المتصلة. من الناحية العملية، يعني هذا التصنيف أن منافذ الاتصال الخاصة بوحدة التحكم ليست معزولة لتطبيقات الجهد العالي - بالنسبة للاتصالات بالدوائر الميدانية ذات الإمكانات الأعلى، يجب استخدام أجهزة العزل المناسبة بين وحدة التحكم والأسلاك الميدانية.
