جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | AB |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | 1769-L33ER |

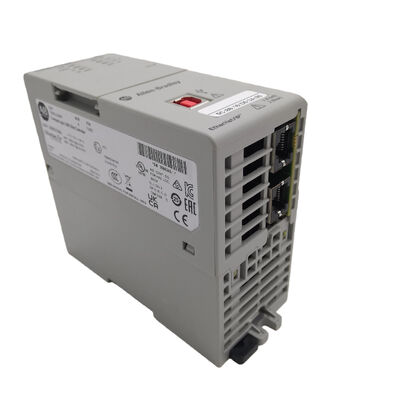

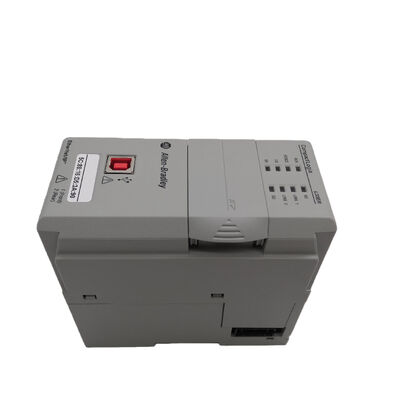

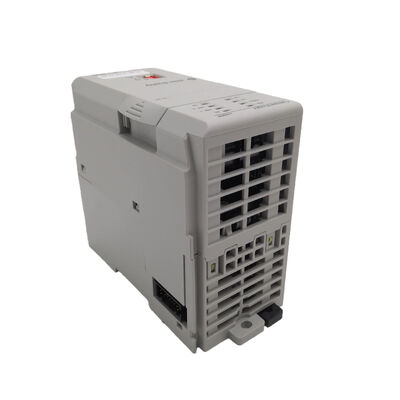

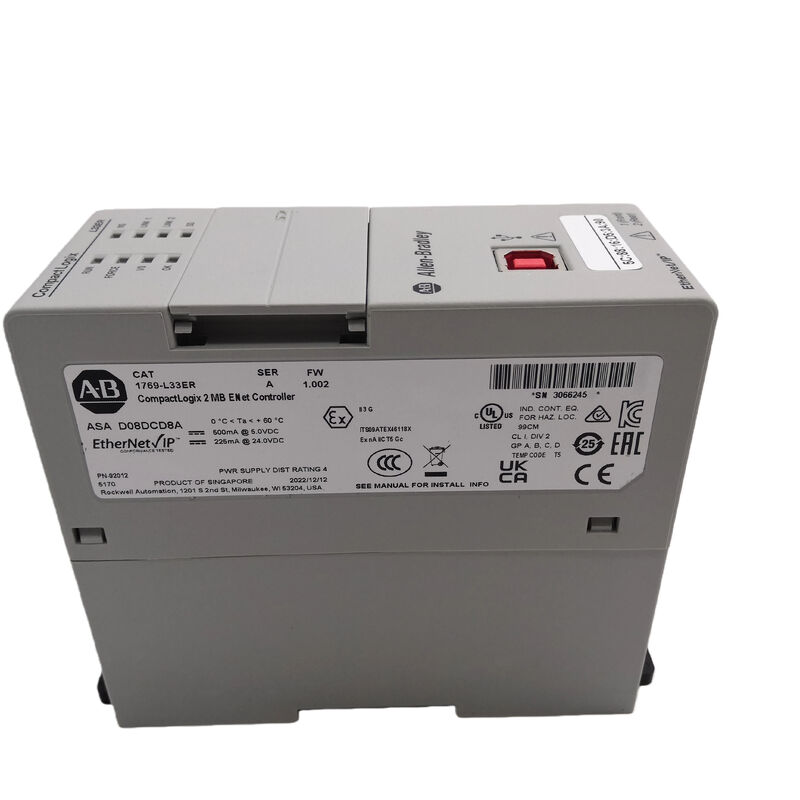

إن 1769-L33ER هي وحدة تحكم إيثرنت CompactLogix 5370 L3 مصممة لأنظمة التحكم المعيارية Logix التي تحتاج إلى اتصال EtherNet/IP مزدوج المنفذ دون حركة مدمجة على نطاق النماذج الأعلى للحركة.
تحدد صفحة المنتج الرسمية من Rockwell على أنها وحدة تحكم CompactLogix 2 ميجابايت ENet، بينما يدرج ملف تعريف منتج 5370 L3 ذاكرة مستخدم 2 ميجابايت، وإيثرنت مزدوج مع قدرة DLR، و16 وحدة توسعة محلية، واتصال 32 عقدة EtherNet/IP.
تتضمن وحدة التحكم أيضًا اتصال USB وهي مخصصة لتطبيقات الآلات الشبكية الصغيرة والمتوسطة الحجم.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | 1769-L33ER |
| الشركة المصنعة | Allen-Bradley / Rockwell Automation |
| نوع المنتج | وحدة تحكم إيثرنت CompactLogix 5370 L3 |
| ذاكرة المستخدم | فئة الذاكرة 2 ميجابايت |
| الاتصالات | إيثرنت، USB |
| منافذ الإيثرنت | 2 EtherNet/IP |
| ميزة الشبكة | قدرة DLR |
| وحدات التوسعة المحلية | 16 |
| نقاط الإدخال/الإخراج للتوسعة المحلية | 512 |
| عقد EtherNet/IP | 32 |
| العمق | 105 ملم |
| العزل | 30 فولت مستمر، عزل أساسي |
| حالة دورة الحياة | ناضج نشط |
تتناسب وحدة التحكم هذه بشكل جيد مع خزائن الأتمتة المعيارية، ومعدات التعبئة والتغليف، وأنظمة مناولة المواد، ووحدات العمليات، وآلات OEM القائمة على EtherNet/IP حيث يجب على وحدة التحكم إدارة نطاق إدخال/إخراج معتدل وبنية إيثرنت مرنة.
تكمن أقوى قيمتها في المشاريع التي تعتمد بالفعل على تحكم إيثرنت CompactLogix، لأن استبدال نفس فئة وحدة التحكم عادة ما يحافظ على هيكل المشروع الأصلي وتخطيط شبكة الجهاز بأقل قدر من الاضطراب.
هذا استنتاج هندسي يعتمد على حجم الذاكرة المنشور للنموذج، وحد توسعة المحل، وبنية الإيثرنت المزدوجة.
لأعمال الاستبدال، يجب مطابقة 1769-L33ER بواسطة حجم الذاكرة، ونطاق التوسعة المحلية، وبنية الإيثرنت، وليس فقط حسب عائلة المنتج.
في الأنظمة الحقيقية، القضايا العملية هي فئة الذاكرة 2 ميجابايت، وتوسعة محلية بـ 16 وحدة، واتصال هيكل DLR مزدوج EtherNet/IP.
مطابقة نفس النموذج هي عادة الطريقة الأكثر وضوحًا لتجنب تغييرات التكوين والشبكة أثناء الاستبدال.
س1: ما نوع وحدة التحكم 1769-L33ER؟
إنها وحدة تحكم إيثرنت CompactLogix 5370 L3 مع ذاكرة 2 ميجابايت، وEtherNet/IP مزدوج، واتصال USB.
س2: ما هي التطبيقات التي تناسبها بشكل أفضل؟
إنها تناسب أنظمة الآلات الشبكية الصغيرة والمتوسطة الحجم التي تعتمد على EtherNet/IP و Compact I/O المعيارية ولكنها لا تحتاج إلى نطاق حركة أكبر لنماذج 5370 L3 الأعلى.
س3: لماذا تعتبر ذاكرة 2 ميجابايت مهمة؟
لأن ذاكرة وحدة التحكم تؤثر على مقدار المنطق ومعالجة البيانات وإدارة حالة الآلة التي يمكن الاحتفاظ بها في مشروع واحد.
من الناحية العملية، تساعد في تحديد نطاق الآلة التي يمكن لوحدة التحكم دعمها بشكل مريح.
س4: لماذا تعتبر منافذ الإيثرنت المزدوجة مهمة هنا؟
إنها تدعم شبكات EtherNet/IP وتخطيطات DLR في أنظمة الآلات المدمجة.
في التركيبات الحقيقية، غالبًا ما يكون تصميم الشبكة بنفس أهمية ذاكرة وحدة المعالجة المركزية أو حجم الرف.
س5: ما الذي يجب التحقق منه قبل الطلب؟
تحقق من رمز وحدة التحكم المثبتة، وأكد فئة الذاكرة 2 ميجابايت، وتحقق من متطلبات التوسعة المحلية بـ 16 وحدة، وتأكد من أن الآلة الحالية تستخدم نفس تخطيط CompactLogix مزدوج الإيثرنت.
