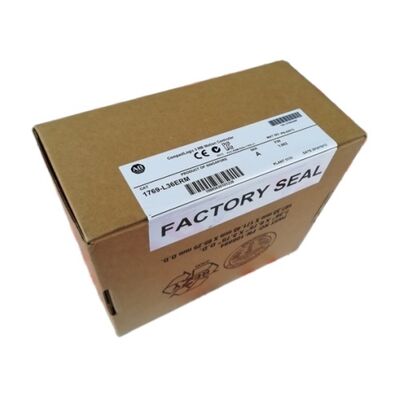

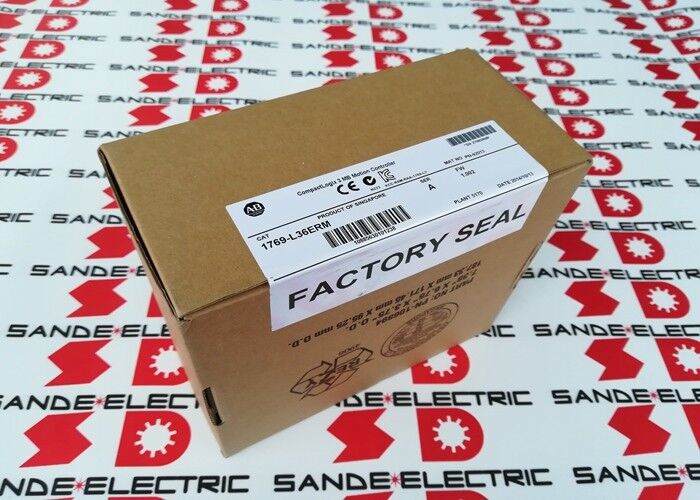

جهاز تحكم منطقي قابل للبرمجة
>
|
| مكان المنشأ | الولايات المتحدة الأمريكية |
| اسم العلامة التجارية | Allen Bradley |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | 1769-L36ERM |
الـ1769-L36ERMهوجهاز تحكم الحركة CompactLogix 5370 L3مصممة لأنظمة التحكم على مستوى الآلة التي تحتاج إلى شبكات إيثير نت / إيب وقدرة حركة متكاملة.3 ميغابايت مراقب الحركة، وقوائم ملفات المنتجات 5370 L3ذاكرة المستخدم 3 ميجا بايت,إيثيرنث مزدوج مع قدرة DLR,30 وحدة توسيع محلية,48 عقدة EtherNet/IP، وحركة CIP ذات 16 محورًا مع الحركات.
تم وضع المنصة لأتمتة صغيرة ذات أداء أعلى بدلاً من التحكم المنطقي فقط على المستوى الأول.
| المعلم | القيمة |
|---|---|
| رقم الجزء | 1769-L36ERM |
| المصنع | ألين برادلي / روكويل أوتوماتيك |
| نوع المنتج | جهاز التحكم في الحركة CompactLogix 5370 L3 |
| ذاكرة المستخدم | 3 ميغابايت |
| منافذ إيثيرنت | إيثيرنت مزدوج |
| ميزة الشبكة | قدرة DLR |
| وحدات التوسع المحلية | 30 |
| نقاط الدخول والخروج للتوسع المحلي | 960 |
| عقد إيثير نت/آي بي | 48 |
| الحركة المتكاملة | 16-محور حركة CIP |
| الدعم الحركي | نعم.. |
| عرض الوحدة | 55 ملم |
| خيارات إمدادات الطاقة المدمجة | 1769-PA2، 1769-PB2، 1769-PA4، 1769-PB4 |
| التوتر العازل | العزل الأساسي المستمر 30 فولت |
| حالة دورة الحياة | نضج نشط |
هذا التحكم يناسب بشكل جيد فيآلات التعبئة والتغليف، أنظمة الحركة المنسقة، معدات التجميع، منصات الفهرسة وخلايا الأتمتة المدمجةحيث يجب أن تتعايش محاور متعددة وأجهزة EtherNet / IP والحركة المتكاملة في وحدة تحكم واحدة.
قيمته العملية أقوى حيث تعتمد الآلة بالفعل على حركة CompactLogixلأن استبدال نفس جهاز التحكم من فئة الحركة يساعد على الحفاظ على هيكل المشروع الأصلي وهندسة Ethernet أكثر نظافة من تبديل عائلات المراقبين.
هذا استنتاج هندسي بناء على النموذج المنشور للحركة ومستوى الشبكة.
بالنسبة للعمل البديل يجب أن تتطابق مع 1769-L36ERMقدرة الحركة، فئة الذاكرة، ومستوى الشبكة، ليس فقط باسم عائلة CompactLogix.
من الناحية العملية، السمات الحاسمة هي:ذاكرة 3 ميجا بايت,16-محور حركة CIP، وDLR مزدوج الإيثيرنتالعمارة.
استمرارية النموذج الدقيقة عادة ما تكون الطريقة الأكثر أمانًا للحفاظ على سلوك التشغيل في نظام CompactLogix الثقيل بالحركة.
س1: أي نوع من أجهزة التحكم هو 1769-L36ERM؟
انهاجهاز تحكم الحركة CompactLogix 5370 L3مع شبكة EtherNet / IP متكاملة وقدرة الحركة متعددة المحاور.
س2: ما هي التطبيقات التي تناسبها بشكل أفضل؟
إنه يناسبكأنظمة الآلات القادرة على الحركةمثل الخلايا التنسيقية للتشغيل والتحميل والتحميل والتحميل والتحميل، حيث تكون محركات الأقراص المتصلة بـ Ethernet وأداء أعلى جزءًا من التصميم الأصلي.
السؤال الثالث: لماذا حركة CIP ذات 16 محور مهمة؟
لأن مقياس الحركة يؤثر بشكل مباشر على هيكل الآلةالقدرة المتكاملة متعددة المحاور يمكن أن تلغي الحاجة إلى أجهزة تحكم حركة إضافية والحفاظ على تنسيق المحور داخل مشروع Logix.
السؤال 4: لماذا تعد DLR و Ethernet عدد العقد مهمة هنا؟
وهي تحدد كيفية تناسب جهاز التحكم في شبكات أجهزة EtherNet / IP. في التثبيتات الحقيقية ، تؤثر مرونة الشبكة وقدرة العقدة على التخطيط العام بقدر ما تؤثر على ذاكرة وحدة المعالجة المركزية.
س5: ما الذي يجب التحقق منه قبل الطلب؟
تحقق من رمز وحدة التحكم المثبتة، تأكيد3 ميغابايت من الحركةفئة، والتحقق من عدد المحاور المطلوبة، ومراجعة بنية إيثير نت/آي بي الحالية ومستوى التوسع المحلي.
